Tìm hiểu quy trình thiết kế băng tải cao su chuẩn kỹ thuật

Quy trình thiết kế băng tải cao su đóng vai trò quyết định đến năng suất vận chuyển trong mọi nhà máy sản xuất. Việc tính toán sai lệch thông số kỹ thuật dễ dẫn đến tình trạng quá tải motor, đứt dây băng hoặc lệch trục nghiêm trọng trong quá trình vận hành. Bạn cần hiểu rõ cấu tạo cơ khí và các nguyên lý ma sát để xây dựng hệ thống ổn định ngay từ khâu bản vẽ.

Thiết kế băng tải cao su là gì và tầm quan trọng trong công nghiệp

Thiết kế băng tải cao su là quy trình kỹ thuật nhằm tạo ra hệ thống vận chuyển hàng hóa tự động dựa trên nguyên lý ma sát giữa dây băng và tang trống.

Vai trò của băng tải cao su trong vận chuyển vật liệu rời

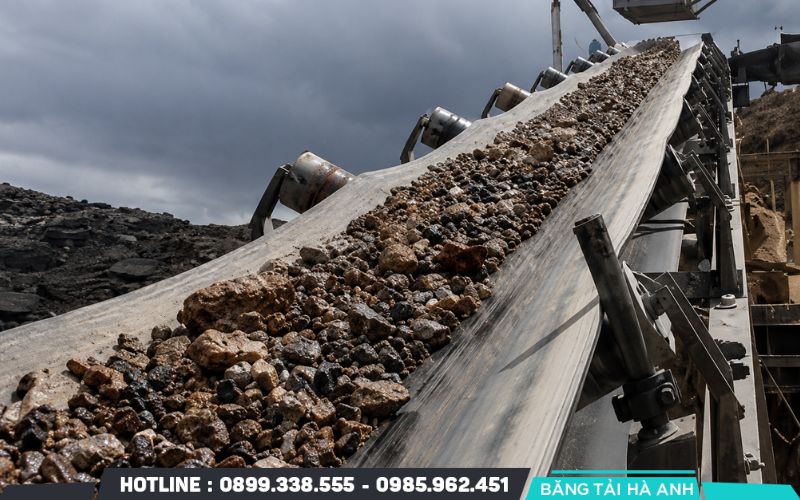

Băng tải cao su đóng vai trò là xương sống trong chuỗi cung ứng vật liệu rời tại các nhà máy và kho bãi hiện đại. Thiết bị này giúp luân chuyển liên tục các loại vật liệu như than đá, cát, đá dăm, quặng hoặc các loại hạt ngũ cốc trên một quãng đường dài. Hệ thống thay thế hoàn toàn phương pháp vận chuyển thủ công, giúp giải phóng sức lao động con người.

Băng tải duy trì dòng chảy vật liệu ổn định từ khu vực khai thác, sơ chế đến nơi chứa hoặc vị trí đóng gói cuối cùng. Khả năng vận hành liên tục trong nhiều giờ giúp hệ thống đáp ứng được các yêu cầu khắt khe về tiến độ sản xuất tại nhà máy.

Lợi ích của một thiết kế băng tải tối ưu đối với doanh nghiệp

Một phương án thiết kế chuẩn xác mang lại hiệu quả kinh tế dài hạn và sự bền bỉ cho toàn bộ dây chuyền sản xuất.

• Thiết kế băng tải tối ưu giúp doanh nghiệp giảm thiểu đáng kể chi phí điện năng tiêu thụ nhờ tính toán công suất motor vừa đủ.
• Việc chọn vật liệu cao su phù hợp với đặc tính vật liệu vận chuyển giúp dây băng đạt tuổi thọ tối đa, giảm tần suất thay thế.
• Thiết kế khung sườn chắc chắn và hệ thống con lăn đồng bộ giúp hệ thống vận hành êm ái, hạn chế tiếng ồn và hiện tượng lệch băng.
• Doanh nghiệp nhờ đó giảm thời gian dừng máy do hư hỏng, từ đó tối ưu hóa năng suất tổng thể và nâng cao lợi nhuận biên trên mỗi đơn vị sản phẩm.

Cấu tạo cơ bản của hệ thống băng tải cao su

Hệ thống băng tải cao su bao gồm nhiều thành phần cơ khí phối hợp chặt chẽ nhằm duy trì quá trình vận chuyển vật liệu liên tục.

Dây băng tải

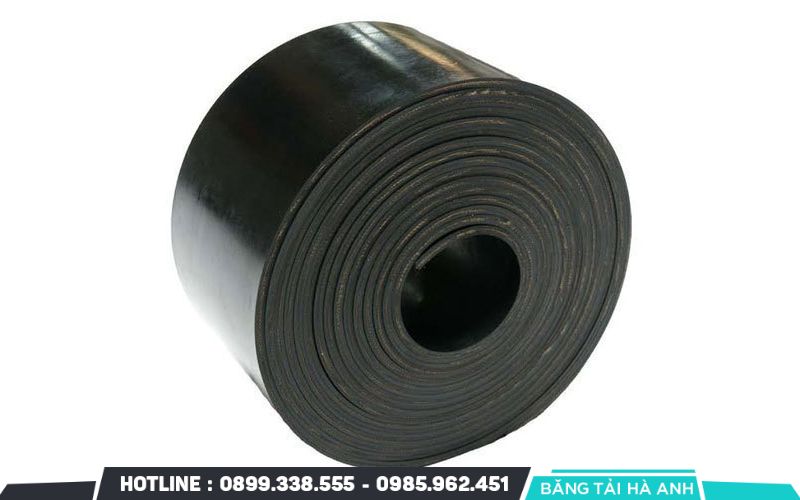

Nhà sản xuất thường chế tạo dây băng từ lớp cao su chịu mài mòn kết hợp với các lớp bố vải chịu lực bên trong. Phân loại phổ biến bao gồm dây băng tải chịu nhiệt, chịu dầu, chịu hóa chất và băng tải gân V dùng cho các địa hình có độ dốc cao. Các thông số kỹ thuật then chốt bạn cần quan tâm là độ dày tổng thể, số lớp bố vải, lực kéo đứt và độ giãn dài của dây. Việc lựa chọn thông số phù hợp giúp dây băng tải không bị biến dạng hoặc đứt gãy dưới tác động của tải trọng lớn.

Hệ thống truyền động

Tang chủ động kết nối trực tiếp với motor thông qua hộp giảm tốc để tạo lực kéo cần thiết cho dây băng. Tang bị động nằm ở đầu đối diện, giữ vai trò dẫn hướng và điều chỉnh độ căng của dây băng thông qua hệ thống trục vít. Động cơ điện (motor) cung cấp mô-men xoắn, trong khi hộp giảm tốc giảm tốc độ vòng quay và tăng lực kéo phù hợp với tải trọng thực tế. Các trục tang thường được bọc một lớp cao su ma sát để tăng khả năng bám dính và chống trượt dây băng khi vận hành ở môi trường ẩm ướt.

Hệ thống đỡ liệu

Khung sườn bằng thép định hình hoặc inox tạo nền móng chịu lực ổn định cho toàn bộ hệ thống. Các bộ con lăn được lắp đặt dọc theo khung giúp nâng đỡ dây băng tải và vật liệu trên bề mặt, giảm ma sát tối đa. Bạn cần lắp đặt thêm hệ thống gạt liệu ở vị trí tang chủ động để làm sạch mùn cưa hoặc bụi bẩn còn bám lại trên dây sau khi xả hàng. Bộ phận làm sạch này giữ cho bề mặt dây băng luôn khô ráo, ngăn chặn hiện tượng vật liệu rơi vãi dọc theo chiều dài khung băng tải.

Các bước thiết kế băng tải cao su chuẩn kỹ thuật

Quy trình thiết kế hệ thống băng tải yêu cầu sự chính xác cao về mặt số liệu để đảm bảo độ bền và hiệu suất làm việc thực tế.

Xác định thông số vật liệu và lưu lượng vận chuyển

Bạn xác định loại vật liệu cần vận chuyển là dạng rời, dạng khối hay dạng hạt. Bạn kiểm tra độ ẩm, độ mài mòn và kích thước hạt của vật liệu vì các yếu tố này ảnh hưởng đến góc tĩnh tự nhiên. Lưu lượng vận chuyển tính bằng tấn/giờ là thông số quyết định kích thước bề rộng dây băng và tốc độ chạy của motor. Bạn lấy số liệu thực tế từ máy nghiền hoặc máy cấp liệu phía trước để đảm bảo tính đồng bộ cho hệ thống băng tải.

Tính toán chiều dài, chiều cao và góc nghiêng của băng tải

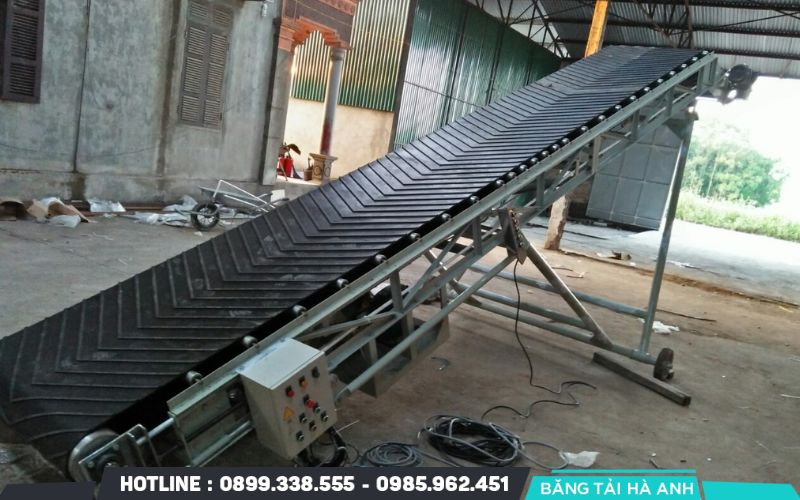

Chiều dài là khoảng cách nằm ngang giữa tâm hai tang trống. Chiều cao nâng xác định độ chênh lệch giữa điểm nạp và điểm xả vật liệu. Góc nghiêng cần đảm bảo nhỏ hơn góc tĩnh tự nhiên của vật liệu để tránh hiện tượng trượt ngược. Bạn áp dụng các định luật hình học để xác định mối liên hệ giữa ba thông số này nhằm tối ưu hóa diện tích mặt bằng tại nhà máy. Kích thước càng chuẩn xác thì việc tính toán lực kéo càng sát với thực tế vận hành.

Lựa chọn vật liệu khung sườn và loại con lăn phù hợp

Khung sườn bằng thép SS400 hoặc thép không gỉ đảm bảo độ cứng vững cho toàn bộ hệ thống. Bạn chọn loại con lăn đỡ có thiết kế máng để tạo lòng dẫn cho dây băng, giúp hạn chế vật liệu rơi vãi. Bạn lựa chọn khoảng cách lắp đặt giữa các con lăn theo tải trọng dự kiến để tránh tình trạng dây băng bị võng. Các loại con lăn tác động tại vị trí nạp liệu cần có lớp cao su giảm chấn để bảo vệ dây băng khỏi hư hỏng do tác động lực va đập đột ngột.

Công thức tính toán khi thiết kế băng tải cao su

Việc áp dụng chính xác các công thức toán học giúp bạn xác định chuẩn xác các thông số kỹ thuật, đảm bảo hệ thống vận hành an toàn và tiết kiệm năng lượng.

Cách tính lực kéo và công suất motor cần thiết

Bạn xác định công suất động cơ dựa trên tổng hợp lực cản ma sát và lực nâng vật liệu trên toàn bộ chiều dài băng tải.

Lực kéo tổng trên tang trống (F) bao gồm lực cản di chuyển trên con lăn và lực nâng vật liệu theo chiều cao. Công thức tính công suất trục motor (P) thể hiện qua mối quan hệ giữa lực kéo và vận tốc băng (v):

P = (F . v) / (1000 . η)

Trong đó:

• P là công suất motor (kW).
• F là lực kéo tổng (N).
• v là vận tốc băng (m/s).
• η là hiệu suất truyền động của hộp giảm tốc.

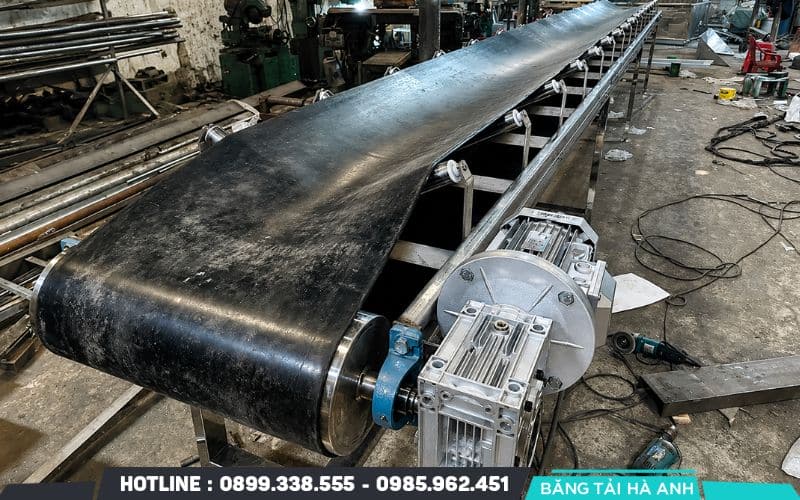

Xác định lực căng dây băng và chọn loại dây phù hợp

Bạn tính toán lực căng (T) dựa trên lực kéo tổng và hệ số ma sát giữa dây băng và tang trống. Bạn sử dụng công thức Euler để xác định lực căng tối thiểu cần thiết để không xảy ra hiện tượng trượt dây. Khi lựa chọn dây băng, bạn chọn loại dây có số lớp bố vải hoặc lõi thép đảm bảo lực kéo đứt (Tbreak) lớn hơn lực căng làm việc (Tworking) tối đa ít nhất từ 6 đến 10 lần. Hệ số dự phòng này bảo vệ dây băng khỏi sự mài mòn và các tác động đột ngột trong quá trình vận hành.

Tính toán tốc độ băng tải dựa trên yêu cầu năng suất

Vận tốc băng tải là yếu tố trực tiếp quyết định khả năng đáp ứng lưu lượng vật liệu theo yêu cầu sản xuất của nhà máy.

Bạn tính toán vận tốc (v) dựa trên lưu lượng khối lượng cần vận chuyển (Q) và diện tích tiết diện ngang của vật liệu trên băng (A). Công thức tính toán chuẩn xác như sau:

v = Q / (3600 . A. p)

Trong đó:

• v là vận tốc băng tải (m/s).
• Q là lưu lượng vận chuyển (t/h).
• A là diện tích tiết diện vật liệu (m2).
• ρ là khối lượng riêng của vật liệu (t/m3).

Bạn điều chỉnh vận tốc phù hợp với đặc tính vật liệu, thông thường từ 1.0 đến 2.5 m/s đối với các vật liệu rời công nghiệp.

Những lưu ý quan trọng để tối ưu hóa hiệu suất thiết kế

Bạn cần chú trọng các chi tiết kỹ thuật nhỏ nhằm nâng cao tuổi thọ và khả năng làm việc ổn định cho toàn bộ hệ thống băng tải. Để tối ưu hóa hiệu suất vận hành, bạn hãy tuân thủ các chỉ dẫn kỹ thuật sau đây:

• Lựa chọn độ dày và lớp bố vải: Bạn chọn thông số này dựa trên lực căng dây băng và kích thước hạt vật liệu để tránh tình trạng dây băng bị rách hoặc biến dạng trong quá trình tải hàng.
• Giải pháp chống trượt liệu: Bạn lắp đặt các thanh chắn hoặc cánh gạt trên bề mặt dây băng đối với các hệ thống có độ dốc cao nhằm ngăn chặn vật liệu trượt ngược khi băng đang di chuyển.
• Thiết kế hệ thống làm sạch: Bạn bố trí bộ gạt liệu chuyên dụng tại vị trí tang chủ động để loại bỏ hoàn toàn bụi bẩn bám dính, đảm bảo bề mặt dây băng luôn sạch sẽ và tăng độ bám ma sát.
• Đảm bảo độ đồng tâm của con lăn: Bạn lắp đặt hệ thống con lăn theo đúng trục hình học, giúp dây băng di chuyển ổn định giữa tâm và giảm thiểu hiện tượng lệch băng gây mài mòn cạnh dây.
• Áp dụng chế độ bảo trì định kỳ: Bạn thực hiện kiểm tra độ căng dây và tình trạng mài mòn của lớp cao su định kỳ, giúp phát hiện sớm các nguy cơ hư hỏng và thay thế linh kiện kịp thời.

Để thiết kế băng tải cao su, bạn cần xác định chuẩn xác lưu lượng vật liệu, tính toán lực kéo motor và lựa chọn vật liệu dây băng phù hợp với môi trường làm việc. Hãy chú trọng khâu lắp đặt con lăn đồng tâm và thực hiện bảo trì định kỳ để kéo dài tuổi thọ thiết bị. Bạn nên áp dụng nghiêm ngặt các tiêu chuẩn kỹ thuật đã nêu để tối ưu hóa chi phí. Giải pháp này giảm thiểu rủi ro hư hỏng trong suốt quá trình sản xuất.
