Sự vận hành ổn định của dây chuyền vận chuyển hàng hóa phụ thuộc hoàn toàn vào các đặc tính kỹ thuật và sự đồng bộ giữa các bộ phận máy móc. Việc hiểu rõ cấu tạo băng tải con lăn giúp các nhà quản lý đưa ra quyết định đầu tư đúng đắn và nâng cao hiệu suất lao động. Tuy nhiên, mỗi chi tiết nhỏ từ vòng bi đến khung sườn đều có những nguyên lý cơ học riêng biệt. Những thông tin chi tiết về các thành phần cấu thành dưới đây sẽ giúp bạn có cái nhìn toàn diện về thiết bị quan trọng này.
Chi tiết các bộ phận cấu tạo băng tải con lăn
Một hệ thống băng tải con lăn hoàn chỉnh được cấu thành từ các bộ phận cơ khí chính xác nhằm tối ưu hóa việc di chuyển hàng hóa.
Hệ thống con lăn

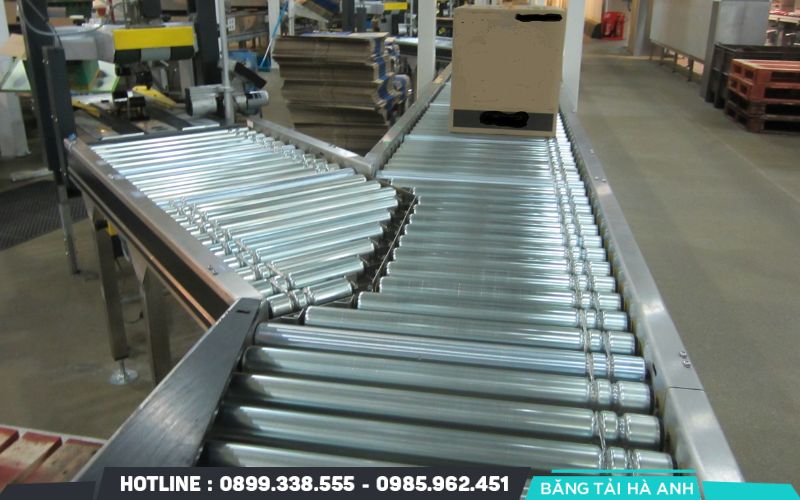

Các con lăn được lắp đặt song song và cách đều nhau trên khung băng tải để tạo thành bề mặt di chuyển cho vật phẩm. Vỏ con lăn thường được làm từ các vật liệu chịu lực tốt như thép mạ kẽm, inox hoặc nhựa công nghiệp. Bên trong mỗi con lăn bao gồm trục thép đặc, vòng bi chuyên dụng và phớt bảo vệ chống bụi bẩn. Khoảng cách giữa các con lăn được tính toán dựa trên kích thước đáy của hàng hóa cần vận chuyển.
Khung băng tải
Bộ phận này thường được chế tạo từ thép sơn tĩnh điện, nhôm định hình hoặc inox tùy theo môi trường làm việc. Khung máy có thiết kế dạng thanh dọc và các thanh giằng ngang để đảm bảo độ cứng vững khi tải hàng nặng. Chiều rộng của khung được sản xuất tương ứng với chiều dài của con lăn để đảm bảo sự đồng bộ kỹ thuật. Bề mặt khung được gia công chính xác các lỗ lắp đặt để giữ cho hệ thống con lăn luôn thẳng hàng.
Hệ thống chân đỡ
Cấu tạo chân đỡ thường bao gồm các thanh thép hộp hoặc thép chữ C được liên kết chặt chẽ với nhau. Chân máy có thể tích hợp thêm bộ phận tăng đưa để thay đổi độ cao hoặc độ dốc của băng tải linh hoạt. Dưới chân đế thường được lắp đặt bánh xe có khóa để di chuyển hoặc chân đế cao su để giảm chấn. Số lượng chân đỡ được bố trí dọc theo chiều dài băng tải nhằm phân bổ trọng lượng hàng hóa đều xuống mặt sàn. H
Bộ phận truyền động
Thành phần này bao gồm động cơ giảm tốc, hệ thống nhông xích hoặc dây đai truyền lực. Động cơ sẽ truyền mô-men xoắn đến một con lăn chủ động thông qua xích tải hoặc dây curoa. Các con lăn còn lại được liên kết với nhau bằng các sợi xích ngắn hoặc dây đai nhỏ để cùng quay một lúc. Tốc độ của bộ phận truyền động có thể được kiểm soát thông qua biến tần hoặc bộ điều khiển tốc độ.
Cấu tạo chi tiết của một con lăn tiêu chuẩn
Mỗi con lăn đơn lẻ là một cấu trúc cơ khí tinh vi được lắp ghép từ các linh kiện bền bỉ nhằm chịu tải và giảm ma sát tối đa.
Vỏ con lăn

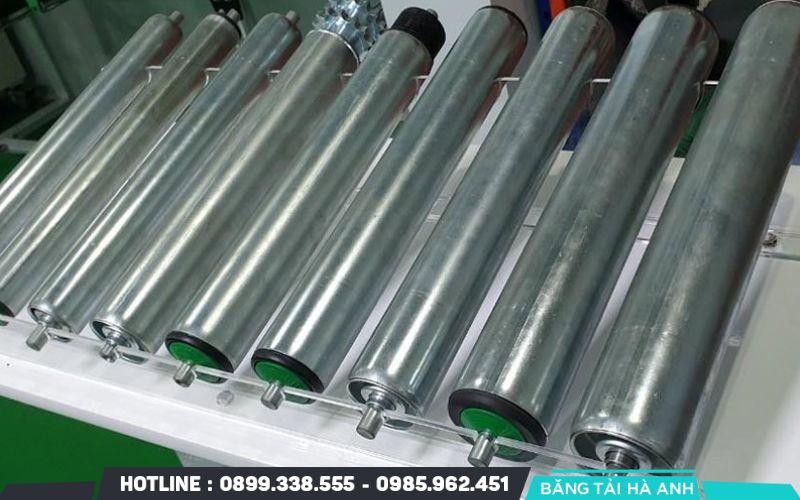

Vỏ con lăn thường có dạng hình trụ tròn và được gia công từ thép mạ kẽm, inox 304 hoặc nhựa PVC cao cấp. Bề mặt vỏ con lăn phải đảm bảo độ nhẵn mịn và độ đồng tâm tuyệt đối để không làm trầy xước hàng hóa. Độ dày của vỏ được lựa chọn dựa trên khối lượng của vật phẩm cần vận chuyển trong dây chuyền.
Trục con lăn
Trục con lăn thường được chế tạo từ thép đặc hoặc thép ống có khả năng chịu uốn và chịu xoắn cực tốt. Hai đầu trục được gia công dẹt hoặc tiện ren để lắp đặt cố định vào khung băng tải một cách chắc chắn. Trục con lăn giữ cho vỏ và vòng bi luôn quay quanh một tâm cố định mà không bị rung lắc. Chiều dài của trục được sản xuất khớp với chiều rộng của khung máy để đảm bảo tính đồng bộ cơ khí.
Hệ thống vòng bi
Hệ thống vòng bi được lắp đặt ở hai đầu của vỏ con lăn và ôm sát lấy phần trục thép bên trong. Vòng bi giúp chuyển đổi ma sát trượt thành ma sát lăn để động cơ tiêu thụ ít năng lượng hơn. Bạn cần lựa chọn các loại vòng bi chuyên dụng có khả năng chịu tải trọng tĩnh và tải trọng động cao. Độ bền của vòng bi ảnh hưởng trực tiếp đến tuổi thọ của toàn bộ hệ thống băng tải con lăn.
Hệ thống phớt bảo vệ
Bộ phận phớt bảo vệ thường được làm từ vật liệu cao su tổng hợp hoặc nhựa có độ đàn hồi và độ bền cơ học cao. Phớt giúp ngăn chặn bụi bẩn, hơi ẩm và các hóa chất ăn mòn làm hỏng hệ thống vòng bi nhạy cảm. Ngoài ra, phớt bảo vệ còn có chức năng giữ mỡ bôi trơn không bị rò rỉ ra bên ngoài trong quá trình quay. Hệ thống phớt đa lớp giúp con lăn hoạt động tốt ngay cả trong môi trường nhiều bụi mịn như nhà máy sản xuất thức ăn chăn nuôi.
Phân loại cấu tạo băng tải con lăn theo phương thức vận hành
Mỗi phương thức vận hành băng tải đòi hỏi một cấu trúc cơ khí riêng biệt để phù hợp với đặc thù hàng hóa và không gian lắp đặt.
Cấu tạo băng tải con lăn tự do
Cấu tạo của hệ thống này hoàn toàn lược bỏ bộ phận động cơ và các chi tiết truyền động phức tạp. Các con lăn được lắp tự do trên khung máy và có độ nhạy rất cao với lực tác động bên ngoài.
Người vận hành thường lắp đặt khung băng tải có độ dốc nhất định để hàng hóa tự trôi về phía trước. Loại băng tải này có chi phí đầu tư thấp và rất dễ dàng trong việc bảo trì định kỳ. Bạn thường thấy chúng xuất hiện tại các khu vực đóng gói hoặc các kho hàng nhẹ.
Cấu tạo băng tải con lăn truyền động bằng xích hoặc dây đai
Cấu tạo máy bao gồm một motor giảm tốc kết nối với các con lăn thông qua hệ thống nhông xích hoặc dây curoa chuyên dụng. Mỗi con lăn trong hệ thống đều đóng vai trò là vật dẫn động giúp vận chuyển các kiện hàng có khối lượng lớn một cách ổn định.
Bạn có thể dễ dàng điều chỉnh tốc độ nhanh chậm của dây chuyền thông qua bộ biến tần trung tâm. Hệ thống truyền động bằng xích mang lại lực kéo mạnh mẽ và sự bền bỉ trong môi trường công nghiệp nặng. Đây là giải pháp tối ưu cho các nhà máy sản xuất tự động hóa hoàn toàn.
Cấu tạo băng tải con lăn xếp
Khung băng tải được cấu tạo từ các thanh thép đan chéo nhau theo dạng khớp nối kéo dài hoặc thu gọn tùy ý. Hệ thống chân đỡ thường được trang bị bánh xe có khóa để di chuyển linh hoạt giữa các vị trí trong kho. Các con lăn được liên kết trên các khung xếp giúp thiết bị có thể bẻ cong theo các góc độ khác nhau một cách dễ dàng.
Sau khi sử dụng, bạn có thể thu nhỏ kích thước máy để tiết kiệm không gian lưu trữ đáng kể. Loại băng tải này rất phổ biến trong các hoạt động bốc xếp hàng hóa lên xuống xe tải và container.
Các vật liệu phổ biến trong cấu tạo băng tải con lăn
Việc lựa chọn vật liệu chế tạo con lăn quyết định trực tiếp đến độ bền của hệ thống và khả năng thích nghi với môi trường làm việc.

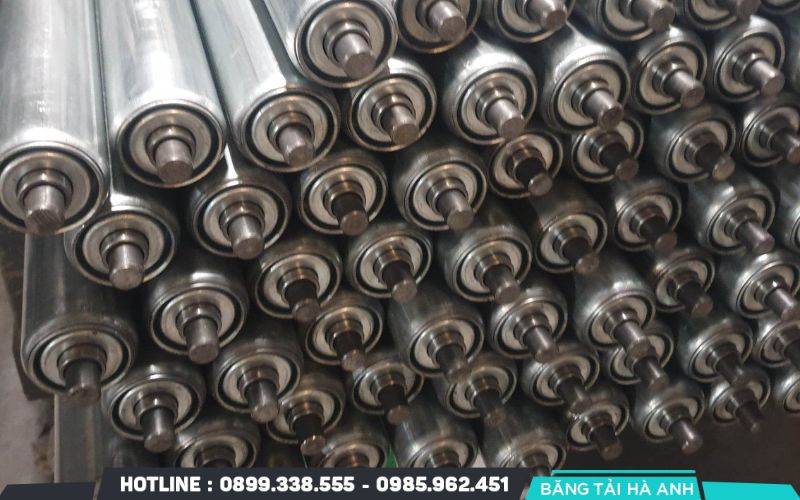

Con lăn inox
Nhà sản xuất thường sử dụng inox 304 hoặc inox 316 để chế tạo vỏ và trục con lăn cho các môi trường ẩm ướt. Bề mặt con lăn inox có độ bóng cao, không bị gỉ sét và rất dễ dàng vệ sinh bằng hóa chất tẩy rửa. Vật liệu này không gây nhiễm độc thực phẩm và chịu được sự thay đổi nhiệt độ đột ngột trong kho lạnh.
Bạn nên ưu tiên sử dụng con lăn inox trong ngành chế biến thủy hải sản, dược phẩm và hóa chất. Độ bền hóa học tuyệt vời của inox giúp doanh nghiệp tiết kiệm chi phí thay thế linh kiện trong dài hạn.
Con lăn thép mạ kẽm
Lớp mạ kẽm bên ngoài bảo vệ lõi thép khỏi hiện tượng oxy hóa và các tác động tiêu cực từ độ ẩm không khí. Con lăn thép có độ cứng rất cao và không bị biến dạng khi vận chuyển các kiện hàng nặng như thùng gỗ hay pallet. Chi phí sản xuất loại con lăn này thấp hơn đáng kể so với inox nhưng vẫn đảm bảo tuổi thọ vận hành ổn định.
Các hệ thống kho vận Logistics và dây chuyền lắp ráp linh kiện thường xuyên ứng dụng loại vật liệu này. Bạn cần kiểm tra lớp mạ định kỳ để phát hiện các vết trầy xước có thể gây ra gỉ sét cục bộ.
Con lăn nhựa
Vỏ con lăn được làm từ nhựa PVC, POM hoặc Teflon có trọng lượng cực nhẹ và khả năng vận hành rất êm ái. Vật liệu nhựa giúp giảm thiểu tiếng ồn trong nhà xưởng và không làm trầy xước bề mặt của những hàng hóa nhạy cảm. Loại con lăn này hoàn toàn không bị ăn mòn bởi nước hoặc các loại dung môi hữu cơ thông thường.
Bạn thường thấy con lăn nhựa trong các dây chuyền sản xuất linh kiện điện tử hoặc đóng gói sản phẩm tiêu dùng. Khối lượng nhẹ của nhựa cũng giúp giảm tải trọng lên hệ thống khung và tiết kiệm năng lượng cho motor truyền động.
Bài viết đã cung cấp cái nhìn tổng thể về cấu tạo băng tải con lăn từ vỏ, trục đến hệ thống truyền động và khung đỡ. Việc nắm vững các thành phần này giúp doanh nghiệp lựa chọn đúng loại vật liệu cho từng môi trường làm việc. Hệ thống con lăn đạt chuẩn sẽ đảm bảo quá trình lưu thông hàng hóa diễn ra trơn tru và giảm chi phí bảo trì. Doanh nghiệp nên ưu tiên sử dụng các linh kiện có độ đồng tâm cao để kéo dài tuổi thọ cho dây chuyền.
