Băng Tải Gấp Khúc

Mô tả chung

Băng tải gấp khúc là giải pháp linh hoạt trong hệ thống vận chuyển hàng hóa tại nhà máy và kho bãi. Thiết kế khớp nối thông minh giúp thiết bị dễ dàng thay đổi chiều dài, góc vận chuyển và vị trí lắp đặt theo nhu cầu. Nhờ khả năng thu gọn và di chuyển nhanh, loại băng tải này phù hợp với nhiều ngành nghề như thực phẩm, điện tử, may mặc và logistics. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và ứng dụng thực tế sẽ giúp doanh nghiệp lựa chọn đúng giải pháp truyền tải cho quy trình sản xuất.

Băng tải gấp khúc là gì?

Băng tải gấp khúc là một loại băng tải công nghiệp có thiết kế linh hoạt, cho phép gấp lại hoặc điều chỉnh theo nhiều góc khác nhau tùy vào địa hình và không gian sản xuất. Cấu trúc gấp khúc giúp hệ thống dễ dàng vận hành trong các dây chuyền có lối đi hạn chế, không gian hẹp hoặc yêu cầu thay đổi vị trí thường xuyên.

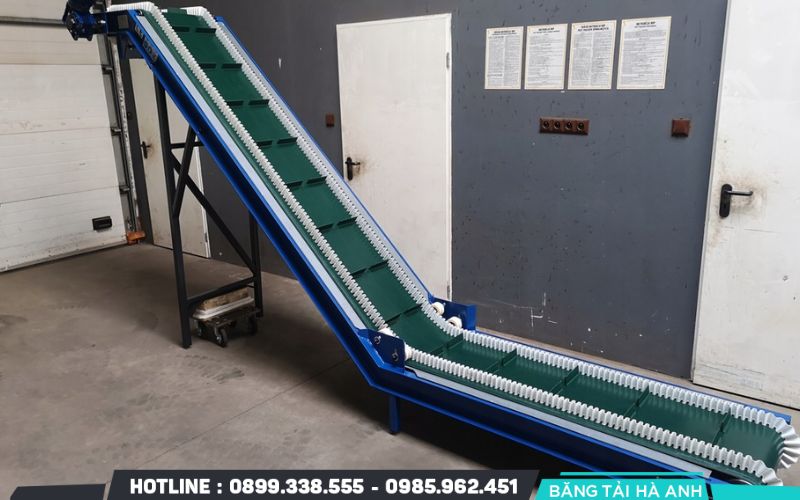

Băng tải gấp khúc là một loại băng tải công nghiệp có thiết kế linh hoạt
Băng tải gấp khúc là một loại băng tải công nghiệp có thiết kế linh hoạt

Băng tải gấp khúc sẽ bao gồm các đoạn khung nối với nhau bằng bản lề hoặc khớp xoay, cho phép chuyển hướng vật liệu theo đường gấp góc hoặc ziczac. Dây băng có thể làm từ chất liệu PVC hoặc PU, được thiết kế để hoạt động ổn định ngay cả khi thay đổi độ dốc và hướng vận chuyển.

Loại băng tải này đặc biệt phù hợp với các dây chuyền sản xuất đa công đoạn, nơi cần tiết kiệm diện tích và tăng tính cơ động. Nhờ khả năng thu gọn, di chuyển nhanh và lắp ráp dễ dàng, băng tải gấp khúc trở thành giải pháp hiệu quả trong các nhà máy, xưởng sản xuất, trung tâm logistics hoặc hệ thống kiểm tra – đóng gói tự động.

Cấu tạo băng tải gấp khúc

Băng tải gấp khúc được thiết kế để linh hoạt trong việc vận chuyển hàng hóa ở những khu vực có diện tích hạn chế hoặc yêu cầu thay đổi hướng truyền tải. Dưới đây là chi tiết cấu tạo và cách thức vận hành của hệ thống này.
  • Trọng tải                :5 – 30 kg/m.
  • Kích thước            : (H) 750 ÷ 3500, (W) 400 ÷1200, (L) 5000 ÷ 25000mm
  • Góc nghiêng         : Nhỏ hơn 20°
  • Phần khung          : Thép sơn tĩnh điện, Inox, nhôm định hình
  • Tốc độ                   : 5  đến 20m/phút
  • Công suất             : Động cơ sử dụng động cơ giảm tốc công suất 0.1 – 2.2 Kw Điện áp 220V
  • Dây belt băng tải  : PVC, PVC nhám, PVK
  • Khung chân bằng thép hộp và C gấp có lắp bánh xe D50, quay, phanh và chân tăng chỉnh

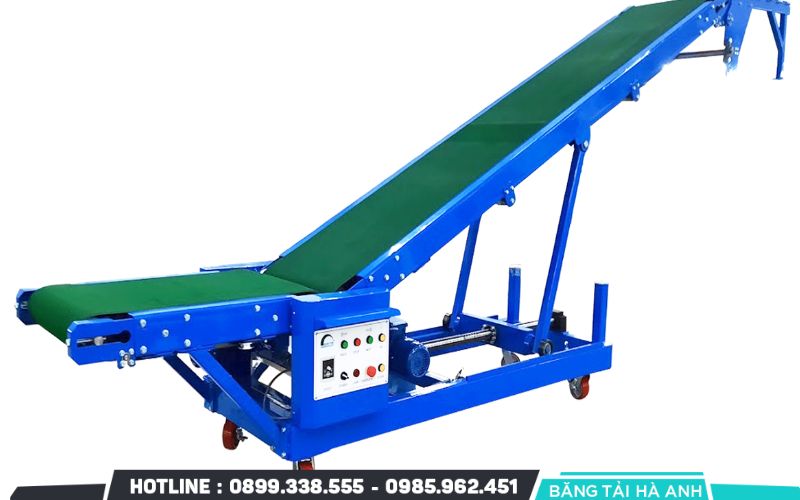

Băng tải gấp khúc được thiết kế để linh hoạt trong việc vận chuyển hàng hóa
Băng tải gấp khúc được thiết kế để linh hoạt trong việc vận chuyển hàng hóa

Nguyên lý hoạt động của băng tải gấp khúc

Băng tải gấp khúc hoạt động dựa trên nguyên lý truyền động bằng motor và con lăn kéo, kết hợp với thiết kế khung chia đoạn linh hoạt theo dạng gấp. Hệ thống này cho phép vận chuyển vật liệu theo nhiều hướng khác nhau trên cùng một mặt phẳng hoặc qua các đoạn có độ nghiêng nhất định.

Khi motor hoạt động, lực truyền được chuyển đến trục con lăn và kéo băng tải chuyển động theo vòng tuần hoàn. Các đoạn khung được nối bằng khớp bản lề hoặc trục xoay, giúp toàn bộ hệ thống băng có thể điều chỉnh góc độ và chiều dài theo yêu cầu thực tế. Nhờ thiết kế gấp khúc, băng tải có thể thay đổi hướng chuyển động như chuyển ngang, chuyển dọc, lên xuống theo dốc mà không cần thêm thiết bị phụ trợ.

Bề mặt băng có thể là dạng nhám, trơn hoặc gân để phù hợp với tính chất hàng hóa như trơn trượt, bụi bẩn hoặc cần giữ vị trí cố định. Tùy vào ứng dụng, băng tải gấp khúc có thể tích hợp thêm bánh xe, tay cầm hoặc cảm biến dừng để tăng tính linh hoạt trong vận hành. Toàn bộ quá trình di chuyển hàng diễn ra liên tục, ổn định và dễ kiểm soát nhờ cơ chế kéo đều và khả năng tùy biến về hình dạng không gian của hệ thống.

Băng tải gấp khúc hoạt động dựa trên nguyên lý truyền động bằng motor và con lăn kéo
Băng tải gấp khúc hoạt động dựa trên nguyên lý truyền động bằng motor và con lăn kéo

Ưu điểm của băng tải gấp khúc

Băng tải gấp khúc mang lại nhiều lợi ích trong sản xuất. Dưới đây là các ưu điểm nổi bật giúp hệ thống này ngày càng được ưa chuộng:

  • Tiết kiệm không gian sử dụng: Nhờ khả năng gấp gọn theo chiều ngang hoặc dọc, băng tải dễ dàng bố trí trong khu vực sản xuất có diện tích hạn chế hoặc lối đi hẹp.
  • Linh hoạt trong lắp đặt và di chuyển: Khung gấp và bánh xe di chuyển giúp hệ thống dễ tháo lắp, thay đổi vị trí hoặc cấu hình mà không cần thay đổi toàn bộ dây chuyền.
  • Tối ưu hóa vận chuyển theo nhiều hướng: Băng tải có thể hoạt động ở các góc gấp khác nhau như chuyển ngang, chuyển hướng góc hoặc lên xuống theo độ dốc tùy biến.
  • Phù hợp với dây chuyền sản xuất đa công đoạn: Hệ thống giúp hàng hóa đi qua nhiều bước như lắp ráp, kiểm tra, đóng gói mà không cần ngắt quãng hoặc thay đổi thiết bị trung gian.
  • Giảm chi phí đầu tư thiết bị phụ trợ: Nhờ tích hợp khả năng chuyển hướng và thay đổi độ cao, doanh nghiệp không cần lắp thêm hệ thống nâng – hạ hoặc chuyển đổi tuyến băng tải.
  • Bảo trì và vệ sinh đơn giản: Cấu trúc mở, ít bộ phận phức tạp giúp dễ dàng kiểm tra, vệ sinh và thay thế linh kiện khi cần thiết.
  • Ứng dụng linh hoạt trong nhiều ngành nghề: Từ lắp ráp linh kiện, kiểm tra hàng hóa, phân loại sản phẩm đến đóng gói cuối dây chuyền, băng tải gấp khúc đều hoạt động hiệu quả.
Băng tải gấp khúc mang lại nhiều lợi ích trong sản xuất
Băng tải gấp khúc mang lại nhiều lợi ích trong sản xuất

Đọc thêm: Băng tải PVC Hà Anh

Các loại băng tải gấp khúc

Băng tải gấp khúc có nhiều dạng khác nhau, phù hợp với từng nhu cầu sản xuất và không gian cụ thể. Dưới đây là ba loại được sử dụng phổ biến nhất hiện nay.

  • Băng tải gấp khúc con lăn

Băng tải con lăn dạng gấp khúc gồm các ống lăn đặt song song, hoạt động nhờ trọng lực hoặc lực đẩy tay. Khung nối bằng bản lề cho phép thu gọn và mở rộng dễ dàng. Loại này phù hợp với thùng carton, khay nhựa hoặc vật liệu đáy phẳng. Ưu điểm là nhẹ, dễ di chuyển, không cần motor và tiết kiệm chi phí.

  • Băng tải gấp khúc dây băng

Băng tải dây băng sử dụng chất liệu PVC hoặc PU, truyền động bằng motor. Thiết kế gấp khúc giúp băng chuyển hướng linh hoạt theo nhiều địa hình. Phù hợp với hàng rời, sản phẩm nhỏ, cần kiểm soát tốc độ và độ chính xác. Thường dùng trong sản xuất thực phẩm, linh kiện điện tử hoặc đóng gói.

  • Băng tải gấp khúc góc cong

Băng tải góc cong cho phép chuyển hướng vật liệu theo cung tròn, phù hợp với không gian có nhiều góc chuyển hướng hoặc khu vực cần tối ưu lối đi. Băng có thể uốn theo các góc 30, 45, 60 hoặc 90 độ. Thường dùng trong hệ thống phân loại, đóng gói tự động hoặc kết nối các khu vực sản xuất.

Băng tải gấp khúc có nhiều dạng khác nhau, phù hợp với từng nhu cầu sản xuất
Băng tải gấp khúc có nhiều dạng khác nhau, phù hợp với từng nhu cầu sản xuất

Ứng dụng của băng tải gấp khúc

Băng tải gấp khúc được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng di chuyển và gấp gọn tiện lợi. Dưới đây là các ứng dụng tiêu biểu trong thực tế sản xuất và vận hành.

  • Trong dây chuyền sản xuất đa công đoạn: Băng tải giúp vận chuyển sản phẩm qua nhiều bước như lắp ráp, kiểm tra, đóng gói mà không cần thay đổi thiết bị trung gian. Thiết kế gấp khúc phù hợp với bố trí dây chuyền có nhiều khu vực nối tiếp nhau.
  • Trong kho bãi và trung tâm phân phối: Hệ thống băng tải gấp khúc hỗ trợ phân loại, trung chuyển và điều hướng hàng hóa hiệu quả trong không gian hạn chế. Có thể dễ dàng thu gọn khi không sử dụng để trả lại mặt bằng lưu thông.
  • Trong ngành thực phẩm và đóng gói: Băng tải được dùng để vận chuyển nguyên liệu, bao bì hoặc thành phẩm trên các đoạn dây chuyền cong, góc hẹp hoặc có độ dốc. Băng có thể kết hợp với cảm biến hoặc máy đóng gói tự động để tối ưu hiệu suất.
  • Trong lĩnh vực logistics và vận chuyển nhanh: Ứng dụng trong các băng tải luân chuyển kiện hàng ở sân bay, bưu cục hoặc kho vận chuyển. Băng gấp khúc hỗ trợ thay đổi hướng chuyển hàng nhanh chóng và linh hoạt theo mặt bằng thực tế.
  • Trong sản xuất điện tử, lắp ráp thiết bị nhỏ: Sử dụng để trung chuyển các linh kiện, bo mạch hoặc thiết bị nhỏ qua các công đoạn kiểm tra, test kỹ thuật và đóng hộp. Khả năng điều chỉnh góc gấp giúp phù hợp với nhiều vị trí thao tác.
  • Trong dây chuyền kiểm tra và phân loại: Băng tải gấp khúc giúp tổ chức quy trình kiểm tra sản phẩm theo từng chặng rõ ràng, dễ dàng bố trí thêm cảm biến, camera hoặc nhân công tại từng điểm kiểm soát mà không ảnh hưởng đến không gian tổng thể.
Băng tải gấp khúc được sử dụng rộng rãi trong nhiều lĩnh vực
Băng tải gấp khúc được sử dụng rộng rãi trong nhiều lĩnh vực

Cách lựa chọn băng tải phù hợp

Chọn đúng loại băng tải gấp khúc giúp hệ thống vận hành hiệu quả, tiết kiệm chi phí và tăng độ bền thiết bị. Dưới đây là một số tiêu chí quan trọng cần xem xét khi đưa ra quyết định.

  • Xác định mục đích sử dụng cụ thể: Cần xác định rõ loại hàng hóa sẽ vận chuyển là gì: thùng carton, sản phẩm rời, thực phẩm đóng gói hay linh kiện điện tử. Mỗi loại yêu cầu cấu tạo băng tải khác nhau về vật liệu bề mặt, độ nghiêng và kiểu truyền động.
  • Tính toán tải trọng và kích thước sản phẩm: Tải trọng tối đa và kích thước của vật liệu vận chuyển là cơ sở để chọn kết cấu khung, loại dây băng hoặc con lăn phù hợp. Với hàng nặng, nên ưu tiên khung thép và motor công suất lớn. Với hàng nhẹ, khung nhôm định hình và dây PVC là lựa chọn hợp lý.
  • Chọn kiểu băng tải theo không gian nhà xưởng: Với mặt bằng nhỏ hoặc nhiều góc chuyển hướng, nên sử dụng băng tải gấp khúc dạng dây băng có thể uốn cong hoặc góc cong tròn. Nếu cần di chuyển linh hoạt hoặc tiết kiệm diện tích, băng tải con lăn gấp khúc là lựa chọn tối ưu.
  • Chú ý vật liệu dây băng: PVC phù hợp với điều kiện khô, thông thường. PU thích hợp cho ngành thực phẩm, dược phẩm nhờ khả năng chống bám bẩn, kháng hóa chất và đạt tiêu chuẩn vệ sinh.
  • Xem xét độ dốc và độ dài băng tải: Nếu có yêu cầu vận chuyển lên cao hoặc xuống thấp, cần chọn hệ khung có hỗ trợ gấp theo chiều dốc và dây băng có gân chống trượt. Độ dài tổng thể nên phù hợp với chiều dài thực tế mặt bằng và khoảng cách giữa các công đoạn.
  • Lựa chọn đơn vị cung cấp uy tín: Nên chọn nhà sản xuất có kinh nghiệm, cung cấp bản vẽ kỹ thuật chi tiết và dịch vụ bảo hành rõ ràng. Điều này giúp đảm bảo thiết bị đúng yêu cầu, dễ lắp đặt và bảo trì trong quá trình sử dụng.
Chọn đúng loại băng tải gấp khúc giúp hệ thống vận hành hiệu quả
Chọn đúng loại băng tải gấp khúc giúp hệ thống vận hành hiệu quả

Bảo trì và vận hành băng tải gấp khúc

Để băng tải gấp khúc hoạt động ổn định và đạt hiệu suất cao, cần duy trì quy trình vận hành đúng kỹ thuật và thực hiện bảo trì định kỳ theo hướng dẫn của nhà sản xuất.

  • Kiểm tra hệ thống khớp nối và bản lề định kỳ

Các khớp gấp là điểm chuyển động thường xuyên nên cần được kiểm tra độ rơ, tra dầu mỡ đúng lịch để tránh mài mòn và giảm tuổi thọ. Nếu phát hiện lỏng lẻo hoặc có tiếng kêu lạ, cần siết chặt hoặc thay thế linh kiện kịp thời.

  • Theo dõi tình trạng dây băng và con lăn

Kiểm tra bề mặt dây băng có bị mòn, rách hoặc lệch hướng không. Với băng tải con lăn, cần kiểm tra khả năng quay của từng con lăn và làm sạch bụi bẩn bám dính, tránh hiện tượng kẹt hoặc lắc rung khi vận hành.

  • Vệ sinh băng tải sau một ngày làm việc

Dây băng, khung và các bộ phận chuyển động nên được lau sạch bụi, dầu mỡ và vật thể lạ. Với môi trường thực phẩm hoặc đóng gói, nên dùng dung dịch vệ sinh chuyên dụng để đảm bảo tiêu chuẩn an toàn.

  • Đảm bảo hệ thống truyền động luôn ổn định

Kiểm tra dây curoa, nhông xích, trục motor và puli định kỳ. Tra dầu bôi trơn đúng chủng loại, đảm bảo không gây trơn trượt hoặc ô nhiễm sản phẩm. Nên quan sát tiếng ồn và độ rung bất thường khi máy đang chạy để phát hiện lỗi sớm.

  • Hiệu chỉnh tốc độ và lực căng băng đúng tiêu chuẩn

Dây băng cần được căn chỉnh đúng độ căng để tránh hiện tượng trượt, lệch hoặc bị đứt. Động cơ và bộ điều tốc nên được cài đặt phù hợp với tải trọng và tốc độ làm việc yêu cầu của từng công đoạn.

  • Đào tạo vận hành cho người sử dụng

Nhân sự trực tiếp vận hành cần nắm rõ cách khởi động, dừng băng tải, xử lý sự cố cơ bản và tuân thủ nguyên tắc an toàn. Không đứng gần đoạn gấp hoặc tiếp xúc với phần truyền động khi máy đang hoạt động.

  • Bảo trì định kỳ

Nên xây dựng lịch kiểm tra chi tiết theo tuần, tháng và quý để chủ động thay thế các bộ phận hao mòn như con lăn, dây băng, ổ trục, bản lề. Việc bảo trì đúng hạn giúp giảm thiểu rủi ro ngừng máy và kéo dài tuổi thọ toàn hệ thống.

Băng tải gấp khúc mang lại nhiều lợi ích trong vận hành như tiết kiệm diện tích, tăng tính linh hoạt và cải thiện hiệu quả dây chuyền sản xuất. Khi được lựa chọn và sử dụng đúng cách, thiết bị này giúp tối ưu hóa quá trình vận chuyển, giảm chi phí đầu tư và tăng năng suất lao động. Doanh nghiệp nên cân nhắc kỹ về mục đích sử dụng, không gian lắp đặt và loại hàng hóa để đưa ra lựa chọn phù hợp.
