Băng Tải Gầu Múc

Mô tả chung

Băng tải gàu múc là giải pháp lý tưởng để vận chuyển vật liệu rời theo phương thẳng đứng với năng suất cao và độ an toàn tuyệt đối. Thiết bị này thường xuất hiện trong các ngành sản xuất xi măng, thức ăn chăn nuôi, nông sản và khoáng sản. Với thiết kế chắc chắn, băng tải gàu giúp giảm thiểu thất thoát nguyên liệu, tối ưu không gian nhà xưởng và rút ngắn thời gian xử lý hàng hóa. Từ đó góp phần nâng cao hiệu quả vận hành tổng thể cho doanh nghiệp.

Băng tải gàu múc là gì?

Băng tải gàu múc là một hệ thống thiết bị cơ khí chuyên dùng để vận chuyển các loại vật liệu rời dạng hạt, bột hoặc cục nhỏ theo phương thẳng đứng hoặc nghiêng. Cấu tạo cơ bản của nó gồm một loạt các gàu (xô) được gắn cố định trên một dây băng tải hoặc xích tải. Hệ thống này hoạt động nhờ một động cơ kéo, giúp các gàu liên tục múc vật liệu từ bên dưới và đổ ra ở độ cao mong muốn. Vật liệu chế tạo gàu và khung có thể là thép, inox hoặc nhựa, tùy thuộc vào đặc tính của vật liệu vận chuyển và môi trường làm việc.

Băng tải gàu là một hệ thống thiết bị cơ khí chuyên dùng để vận chuyển các loại vật liệu rời theo phương thẳng đứng
Băng tải gàu là một hệ thống thiết bị cơ khí chuyên dùng để vận chuyển các loại vật liệu rời theo phương thẳng đứng

Cấu tạo và nhiệm vụ của các bộ phận

Để hiểu rõ cách băng tải gàu vận chuyển vật liệu hiệu quả cần đi sâu vào các bộ phận cấu thành nên hệ thống này. Mỗi phần đều có vai trò quan trọng, đảm bảo băng tải hoạt động trơn tru và bền bỉ.

Gàu tải (Bucket)

Gàu tải hay còn gọi là xô tải, là bộ phận trực tiếp múc và giữ vật liệu. Các gàu này được gắn cố định dọc theo dây băng hoặc xích tải. Có nhiều loại gàu khác nhau để phù hợp với từng loại vật liệu như gàu nông, gàu sâu, gàu góc.

Vật liệu chế tạo gàu cũng đa dạng, bao gồm thép (có độ bền cao, chịu mài mòn tốt), nhựa (nhẹ, chống ăn mòn hóa chất, phù hợp thực phẩm), và inox (đảm bảo vệ sinh, chống gỉ sét, lý tưởng cho ngành thực phẩm, dược phẩm).

Dây băng tải hoặc xích tải

Gàu tải được gắn lên dây băng tải hoặc xích tải, đây là bộ phận truyền động chính đưa gàu đi lên.

  • Dây băng tải cao su: Đây là loại dây băng phổ biến, có độ bền cao, chịu mài mòn tốt và ít gây tiếng ồn khi hoạt động. Các gàu được bắt vít trực tiếp lên bề mặt dây băng. Loại này thường dùng cho vật liệu không quá nặng, ít gây mòn dây.
  • Xích tải (xích tấm, xích con lăn): Khi cần vận chuyển vật liệu nặng, có nhiệt độ cao hoặc có tính mài mòn lớn, xích tải là lựa chọn tối ưu. Các gàu được gắn vào các mắt xích. Xích tải có độ bền cơ học vượt trội, đảm bảo sự ổn định và tuổi thọ cho hệ thống.

Khung băng tải

Khung băng tải có thể được thiết kế dạng ống trụ tròn hoặc dạng hộp chữ nhật, tùy thuộc vào yêu cầu về độ kín, chống bụi và không gian lắp đặt. Thiết kế dạng ống giúp ngăn bụi bẩn thoát ra ngoài hiệu quả hơn.

Khung thường được làm từ thép sơn tĩnh điện để chống gỉ và tăng độ bền. Trong các môi trường đặc biệt như thực phẩm, dược phẩm, hoặc hóa chất, khung inox (SUS 304, SUS 316) là bắt buộc để đảm bảo vệ sinh và chống ăn mòn.

Bộ phận truyền động

Bộ phận truyền động gồm động cơ và hộp giảm tốc. Trong đó, động cơ điện cung cấp năng lượng, sau đó truyền qua hộp giảm tốc để điều chỉnh tốc độ và tăng mô-men xoắn, giúp băng tải vận hành ổn định với tải trọng khác nhau.

Tang chủ động và tang bị động (đối với dây băng) hoặc đĩa xích (đối với xích tải): Tang chủ động (nằm ở đỉnh) nhận lực từ động cơ và kéo dây băng/xích di chuyển. Tang bị động (nằm ở đáy) có vai trò dẫn hướng và hỗ trợ căng dây/xích. Đối với xích tải, đĩa xích sẽ thay thế tang.

Cửa nạp liệu và cửa xả liệu

Đây là hai bộ phận quan trọng để vật liệu đi vào và ra khỏi băng tải gàu.

  • Cửa nạp liệu: Nằm ở phía dưới của băng tải, nơi vật liệu được cấp vào các gàu. Cửa nạp liệu thường có thiết kế phễu để định hướng vật liệu rơi gọn vào gàu.
  • Cửa xả liệu: Nằm ở phía trên đỉnh băng tải. Khi gàu đi lên đến vị trí này, vật liệu sẽ được đổ ra ngoài theo nguyên lý ly tâm hoặc trọng lực, rơi vào đường ống dẫn hoặc hệ thống băng tải khác.

Các bộ phận phụ trợ khác

Để băng tải gàu hoạt động hiệu quả và an toàn, nó còn có một số bộ phận phụ trợ:

  • Hệ thống căng băng/xích: Giúp điều chỉnh độ căng của dây băng hoặc xích tải, tránh bị chùng gây trượt hoặc bị quá căng gây hỏng hóc.
  • Cảm biến an toàn: Các cảm biến được lắp đặt để phát hiện quá tải, lệch băng, hoặc tắc nghẽn, tự động dừng hệ thống để tránh hư hại.
  • Cửa kiểm tra, bảo dưỡng: Các cửa nhỏ bố trí dọc thân băng tải giúp dễ kiểm tra, vệ sinh và bảo trì các bộ phận bên trong mà không cần tháo dỡ toàn bộ hệ thống.
  • Hệ thống bôi trơn: Đảm bảo các bộ phận chuyển động như vòng bi, xích luôn được bôi trơn đầy đủ, giảm ma sát và tăng tuổi thọ.

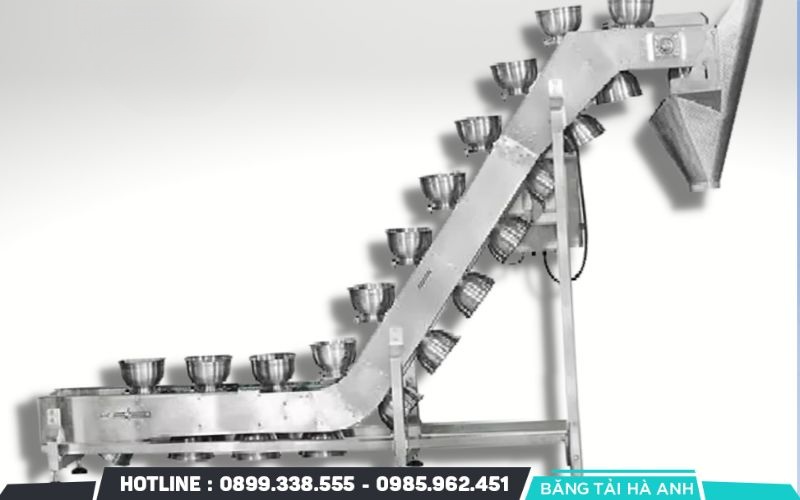

Băng tải gầu được cấu tạo từ nhiều bộ phận kết hợp chặt chẽ với nhau
Băng tải gầu được cấu tạo từ nhiều bộ phận kết hợp chặt chẽ với nhau

Ưu điểm nổi bật của băng tải gàu

Băng tải gàu là giải pháp vận chuyển vật liệu hiệu quả, mang lại nhiều lợi ích cho các doanh nghiệp công nghiệp.

Khả năng vận chuyển vật liệu theo phương thẳng đứng

Băng tải gàu nổi bật với khả năng vận chuyển vật liệu theo phương thẳng đứng hiệu quả. Giúp di chuyển vật liệu rời như xi măng, than, ngũ cốc lên cao liên tục, tối ưu cho việc cấp liệu silo hay dây chuyền sản xuất trên cao.

Tiết kiệm không gian lắp đặt

Băng tải gàu giúp tiết kiệm không gian lắp đặt. Bạn chỉ cần một hệ thống gọn gàng thay vì nhiều băng tải ngang, rất lý tưởng cho nhà máy có diện tích hạn chế, tối ưu mặt bằng sản xuất.

Đảm bảo an toàn và giảm thiểu bụi bẩn

Băng tải gàu thường có vỏ bọc kín, đảm bảo an toàn và giảm thiểu bụi bẩn phát tán. Gàu tải giữ chặt vật liệu, hạn chế rơi vãi. Điều này bảo vệ sức khỏe người lao động, giữ nhà xưởng sạch sẽ và giảm nguy cơ cháy nổ.

Hoạt động liên tục, năng suất cao

Băng tải gàu được thiết kế để hoạt động liên tục, mang lại năng suất cao. Nó vận chuyển lượng lớn vật liệu nhanh chóng, tối ưu thời gian, giảm chi phí nhân công và tăng hiệu quả tổng thể cho nhà máy.

Độ bền và tuổi thọ thiết bị

Với cấu tạo vững chắc từ thép hoặc inox, băng tải gàu có độ bền và tuổi thọ cao. Các bộ phận chịu mài mòn và tải trọng lớn, giúp hệ thống hoạt động ổn định dài lâu mà ít cần bảo trì, giảm chi phí và gián đoạn sản xuất.

Phù hợp với nhiều loại vật liệu rời

Băng tải gàu rất linh hoạt, phù hợp với nhiều loại vật liệu rời khác nhau. Từ bột mịn đến hạt, cục nhỏ như xi măng, than, ngũ cốc. Việc chọn gàu và tốc độ phù hợp giúp nó xử lý đa dạng yêu cầu vận chuyển trong nhiều ngành công nghiệp.

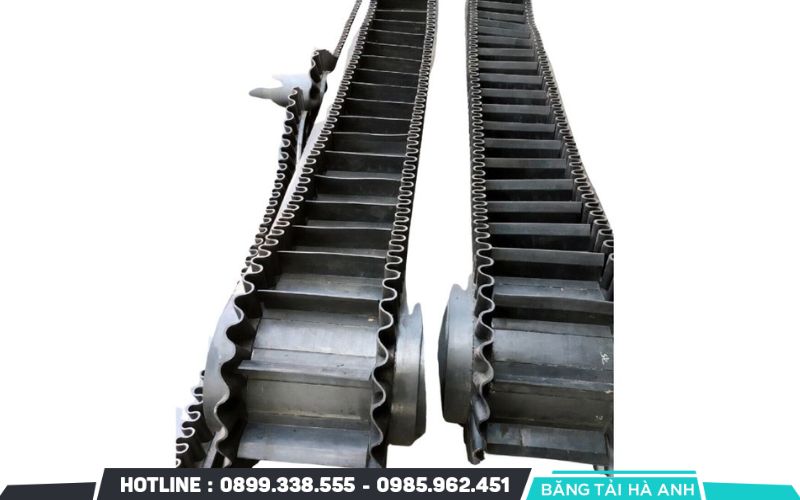

Băng tải gầu
Băng tải gầu

Ứng dụng của băng tải gàu trong các ngành công nghiệp

Băng tải gàu được ứng dụng trong rất nhiều lĩnh vực công nghiệp khác nhau, cụ thể như:

Ngành khai thác mỏ và sản xuất vật liệu xây dựng

Trong khai thác mỏ và vật liệu xây dựng, băng tải gàu rất quan trọng. Loại băng tải này giúp vận chuyển các vật liệu như xi măng, cát, đá dăm lên silo, máy nghiền. Khả năng chịu tải nặng, hoạt động liên tục trong môi trường khắc nghiệt làm nó lý tưởng cho nhà máy xi măng, trạm trộn.

Ngành nông nghiệp và chế biến lương thực

Băng tải gàu cũng phổ biến trong nông nghiệp và chế biến lương thực. Nó giúp vận chuyển ngũ cốc, gạo, cà phê vào kho, lên xe. Thiết kế gàu phù hợp giảm hao hụt, duy trì chất lượng nông sản, đảm bảo vệ sinh an toàn thực phẩm.

Ngành hóa chất và phân bón

Với khả năng vận chuyển vật liệu rời hiệu quả, băng tải gàu rất hợp cho ngành hóa chất và phân bón. Băng tải giúp di chuyển hóa chất, phân bón dạng bột, hạt. Yêu cầu chống ăn mòn đòi hỏi băng tải gàu phải làm từ các vật liệu chịu hóa chất hoặc inox chuyên dụng.

Ngành năng lượng

Trong ngành năng lượng, đặc biệt nhà máy nhiệt điện than, băng tải gàu không thể thiếu. Nó vận chuyển than lên lò hơi, hoặc di chuyển tro xỉ. Khả năng chịu tải lớn, bền bỉ trong môi trường khắc nghiệt đảm bảo cung cấp nhiên liệu liên tục.

Ngành thực phẩm và dược phẩm

Với thực phẩm và dược phẩm, vệ sinh là tối cao. Các loại băng tải gàu inox chuyên dụng được lựa chọn. Chúng vận chuyển nguyên liệu, bán thành phẩm sạch sẽ. Inox dễ vệ sinh, không gỉ, không nhiễm bẩn, tuân thủ tiêu chuẩn an toàn nghiêm ngặt.

Các ngành công nghiệp khác

Ngoài các ngành trên, băng tải gàu còn có mặt ở nhiều lĩnh vực khác như: Trong nhà máy thức ăn chăn nuôi, xử lý rác thải. Khả năng tùy biến giúp nó trở thành giải pháp linh hoạt, đáp ứng nhu cầu vận chuyển vật liệu rời đa dạng.

Băng tải gàu được ứng dụng trong nhiều lĩnh vực công nghiệp
Băng tải gàu được ứng dụng trong nhiều lĩnh vực công nghiệp

Tiêu chí lựa chọn băng tải gàu phù hợp

Để chọn băng tải gàu tối ưu, bạn cần cân nhắc kỹ nhiều yếu tố, đảm bảo hiệu quả và tối ưu chi phí.

Đặc tính của vật liệu cần vận chuyển

Cần xem xét kỹ đặc tính vật liệu vận chuyển như: Khối lượng riêng, độ ẩm, độ mài mòn, kích thước hạt, tính ăn mòn. Điều này quyết định loại gàu, dây băng/xích và vật liệu khung. Vật liệu mài mòn cao cần gàu thép bền. Vật liệu thực phẩm cần inox hoặc nhựa vệ sinh.

Chiều cao và công suất vận chuyển yêu cầu

Xác định rõ chiều cao và công suất vận chuyển yêu cầu. Bạn cần biết vật liệu nâng cao bao nhiêu, bao nhiêu tấn mỗi giờ. Dựa vào đó, nhà cung cấp sẽ tính toán kích thước gàu, tốc độ băng tải, công suất động cơ, đảm bảo băng tải gàu hoạt động hiệu quả, đủ năng suất.

Môi trường lắp đặt

Môi trường lắp đặt ảnh hưởng lớn đến vật liệu và thiết kế. Môi trường ẩm ướt, hóa chất, ngoài trời cần chống ăn mòn tốt (inox, thép sơn tĩnh điện). Môi trường bụi bẩn, hệ thống có vỏ bọc kín là tối ưu.

Ngân sách đầu tư và chi phí vận hành

Ngân sách đầu tư và chi phí vận hành là yếu tố kinh tế quan trọng. Bạn cần cân đối chi phí ban đầu và hiệu quả lâu dài. Hệ thống ban đầu đắt hơn nhưng tiết kiệm năng lượng, ít hỏng hóc về lâu dài có thể kinh tế hơn.

Yêu cầu về vệ sinh và an toàn

Với ngành thực phẩm, dược phẩm, yêu cầu vệ sinh và an toàn là tối cao. Băng tải gàu phải làm từ vật liệu không gỉ, dễ vệ sinh, không gây nhiễm bẩn. Bạn hãy đảm bảo hệ thống có đủ tính năng an toàn như cảm biến quá tải, nút dừng khẩn cấp.

Cần chọn băng tải theo đặc tính của vật liệu vận chuyển
Cần chọn băng tải theo đặc tính của vật liệu vận chuyển

Quy trình lắp đặt và bảo trì băng tải gàu

Để băng tải gàu hoạt động hiệu quả và bền bỉ, lắp đặt đúng kỹ thuật và bảo trì thường xuyên là cực kỳ cần thiết.

Các bước lắp đặt cơ bản

Lắp đặt băng tải gàu cần tỉ mỉ. Bạn hãy làm theo các bước như sau:

  • Chuẩn bị mặt bằng: Đảm bảo khu vực sạch, bằng phẳng, đủ không gian. Nền móng phải vững chắc.
  • Lắp đặt khung sườn: Cố định chân đỡ, lắp ráp khung theo bản vẽ. Đảm bảo mối nối chắc chắn, thăng bằng.
  • Lắp đặt cụm đầu và cuối: Gắn cụm đầu (có động cơ) và cụm cuối vào khung.
  • Lắp dây băng/xích và gàu tải: Dẫn dây/xích qua tang/đĩa xích. Gắn gàu tải vào dây/xích đúng khoảng cách.
  • Kết nối động cơ và hệ thống điện: Đấu nối động cơ, hộp giảm tốc, hệ thống điện điều khiển an toàn, đúng kỹ thuật.
  • Kiểm tra và hiệu chỉnh: Chạy thử không tải, kiểm tra ổn định, độ ồn, cân bằng gàu. Hiệu chỉnh nếu cần.

Hướng dẫn vận hành an toàn

Vận hành băng tải gàu đúng cách bảo vệ thiết bị và an toàn lao động. Bạn hãy luôn ghi nhớ:

  • Kiểm tra trước khi vận hành: Đảm bảo không vật cản, cửa kín.
  • Vận hành đúng quy trình: Khởi động đúng hướng dẫn, tránh khởi động/dừng đột ngột.
  • Tuân thủ tải trọng: Không quá tải, tránh hỏng động cơ, khung.
  • Đảm bảo an toàn lao động: Không chạm bộ phận chuyển động khi băng tải hoạt động. Tuân thủ quy định an toàn.

Lịch trình bảo trì định kỳ

Bảo trì băng tải gàu thường xuyên giúp phát hiện sớm vấn đề, ngăn ngừa hư hỏng. Một số hạng mục cần bảo trì bao gồm:

  • Kiểm tra hàng ngày/hàng tuần: Kiểm tra gàu, vệ sinh hệ thống, nghe tiếng ồn.
  • Kiểm tra hàng tháng: Siết chặt bu lông, kiểm tra độ mòn con lăn, vệ sinh tổng thể, kiểm tra dầu hộp số.
  • Kiểm tra hàng quý/nửa năm: Kiểm tra độ mòn tang/đĩa xích, tình trạng động cơ, hệ thống điều khiển.
  • Kiểm tra hàng năm: Bảo dưỡng tổng thể, thay thế bộ phận hao mòn.

Các lỗi thường gặp và cách khắc phục

Trong sử dụng, băng tải gàu có thể gặp sự cố. Bạn cần biết các lỗi thường gặp và cách khắc phục cơ bản:

  • Gàu tải mòn/hỏng: Thay gàu mới.
  • Dây băng/xích chùng/lệch: Điều chỉnh lại hệ thống căng.
  • Tiếng ồn bất thường: Kiểm tra, bôi trơn, hoặc thay bạc đạn.
  • Động cơ quá nóng/dừng đột ngột: Kiểm tra tải trọng, điện, bộ phận cơ khí.
  • Vật liệu rơi vãi nhiều: Kiểm tra gàu, cửa nạp/xả, tốc độ băng tải, điều chỉnh lại.

Băng tải gàu múc không chỉ đảm bảo khả năng vận chuyển liên tục mà còn phù hợp với nhiều môi trường sản xuất đặc thù. Sử dụng băng tải gàu giúp doanh nghiệp chủ động kiểm soát quy trình, giảm tải nhân công và hạn chế rủi ro phát sinh trong khâu vận chuyển nguyên liệu. Đầu tư vào hệ thống băng tải gàu chất lượng sẽ giúp nâng cao năng suất, tiết kiệm diện tích và tối ưu chuỗi cung ứng trong thời đại công nghiệp hóa hiện nay.
