Sàn nâng thủy lực hay Hydraulic dock leveler là một thiết bị nâng hạ chuyên dụng, được sử dụng phổ biến trong các ngành công nghiệp và logistics nhằm hỗ trợ quá trình xếp dỡ hàng hóa. Thiết bị có khả năng nối liền sàn kho và thân xe vận chuyển với mục đích giúp cho xe nâng có thể ra vào container và bốc dỡ hàng hóa một cách dễ dàng. Sàn nâng này hoạt động dựa trên nguyên lý thủy lực, sử dụng hệ thống bơm dầu để tạo áp lực, từ đó giúp nâng hoặc hạ sàn một cách linh hoạt. Với khả năng nâng hàng hóa nặng và điều chỉnh độ cao theo ý muốn, sàn nâng thủy lực đóng vai trò quan trọng trong việc tối ưu hóa hiệu quả làm việc, giảm thiểu rủi ro cho người lao động và tiết kiệm thời gian.
Cấu tạo của Sản nâng thủy lực
Nguyên lý hoạt đông của sàn nâng thủy lực
- Thiết bị hoạt động không sử dụng điện, thay vào đó là sử dụng kích thủy lực chuyên dụng. Vì vậy mà chúng ta có thể sử dụng chúng trong trường hợp không được kết nối nguồn điện hoặc không được lắp đặt được bộ chỉnh điện.
- Bàn nâng thủy lực được nâng lên, lúc này mép dock sẽ tự động mở khi nhận được lệnh. Nó sẽ được hạ xuống bằng với mặt xe container hoặc xe tải.
- Khi đã hoàn thành xong công việc, sàn nâng tự động nhận lệnh và được hạ xuống, trở về vị trí ban đầu.
Cấu tạo sàn nâng thủy lực
- Mặt sàn nâng thuỷ lực
- Mép sàn nâng thuỷ lực (lip)
- Khung sàn nâng
- Motor nâng và bơm thủy lực
- Ben thủy lực chính cho sàn nâng
- Ben thủy lực phụ cho mép sàn
- Tấm chắn 2 bên giúp bảo vệ ngón chân, chống kẹt.
- Thanh chống bảo vệ an toàn lúc bảo trì
- Cao su giảm chấn
Thông số kỹ thuật của sàn nâng thủy lực
Chiều dài: | 2500 / 2750 / 3000 / 3500 / 4000 / 4500 (mm) |
Chiều rộng: | 2000 (mm) hoặc theo yêu cầu |
Màu sắc: | Xanh, đen, xám (tùy theo nhu cầu) |
Số hệ thống nâng: | Tính toán Xi lanh theo yêu cầu |
Công suất chịu tải: | 6000kg, 12000kg hoặc theo yêu cầu |
Motor: | 1.1kW – 2,2 Kw |
Hiệu điện thế: | 380V, 3 pha |
Hiệu điện thế điều khiển: | 24V |
Độ dày lớp sơn: | 60 – 90 micron |
Phạm vi nhiệt độ: | -30oC – +50oC |
Phân loại sàn nâng dock leveler
Sàn nâng cơ khí
Sàn nâng sử dụng hoàn toàn bằng cơ khí Vận hành thủ công và đòi hỏi sức lực thể chất để định vị. Sàn nâng cơ khí sử dụng trong các không gian khó sử dụng các thiết bị tự động hóa. Chị phí đầu tư thấp tương đối tiết kiệm

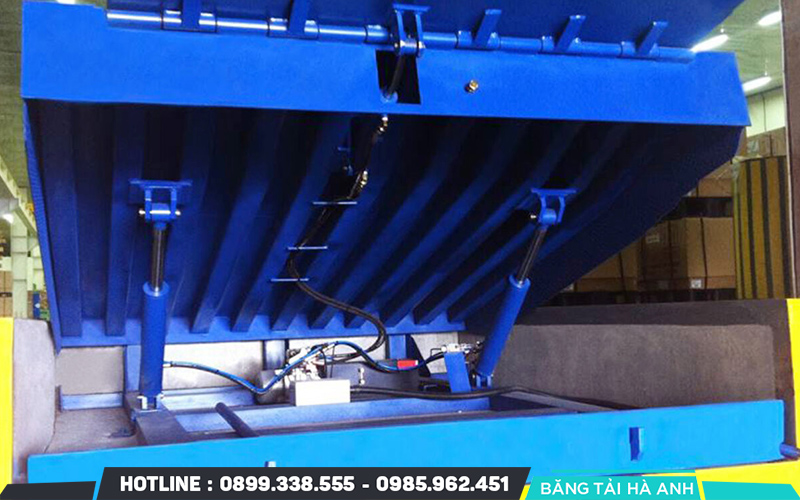

Sàn nâng sử dụng xi lanh thủy lực
Sàn nâng thủy lực dock leveler, hay còn gọi là cầu dẫn thủy lực, là thiết bị hỗ trợ quan trọng trong việc xếp dỡ hàng hóa giữa xe tải và kho bãi. Loại sàn này giúp cân bằng và kết nối khoảng trống giữa xe tải và sàn kho, giúp quá trình di chuyển hàng hóa trở nên an toàn và hiệu quả hơn. Với khả năng điều chỉnh độ cao linh hoạt, sàn nâng thủy lực dock leveler có thể dễ dàng tương thích với các loại xe tải có độ cao sàn khác nhau, giúp xe nâng và nhân viên có thể ra vào xe tải để xếp dỡ hàng một cách nhanh chóng.

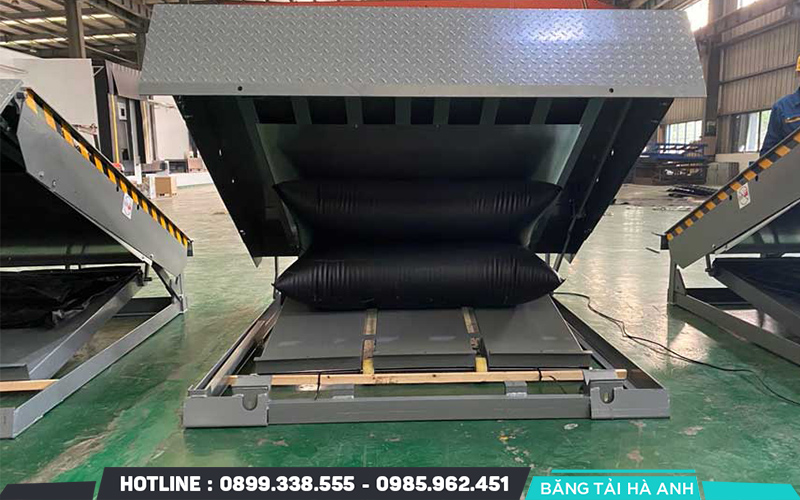

Sàn nâng túi khí
Bằng cách sử dụng áp suất không khí, các sàn nâng túi khí này giúp cân bằng giữa loại cơ khí và thủy lực, mang lại hiệu quả mà chi phí không cao. Chúng rất đơn giản để vận hành và bảo trì, khiến chúng trở thành lựa chọn phổ biến cho các nhà máy sản xuất nhỏ.
Sàn nâng thẳng đứng
Chúng được giữ thẳng đứng khi không hoạt động, cho phép dễ dàng vệ sinh và bảo trì. Phù hợp cho môi trường được kiểm soát nhiệt độ và giúp duy trì các tiêu chuẩn vệ sinh. Thiết kế theo chiều dọc giảm thiểu tổn thất năng lượng.

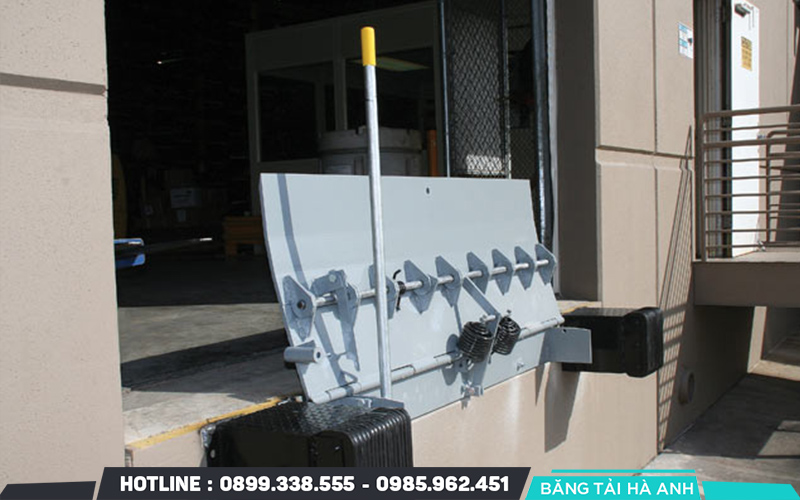

Sàn nâng gấp môi
Nhỏ gọn và dễ lắp đặt, đây là những sản phẩm hoàn hảo cho các khu vực tải nhỏ hơn. Chúng được gắn vào mặt đế và cung cấp phạm vi điều chỉnh độ cao hợp lý. Chúng phù hợp nhất cho các cơ sở có không gian hạn chế và ngân sách thấp.
Sàn nâng lip (môi dock) trượt
Cung cấp một môi (lip dock) có thể điều chỉnh trượt vào dưới sàn nâng, những bộ sàn nâng này mang đến sự linh hoạt cho các kích cỡ xe tải khác nhau. Môi trượt có thể kéo dài hoặc rút lại, phù hợp với nhiều chiều cao sàn xe tải khác nhau. Khả năng thích ứng này làm cho chúng linh hoạt cho các yêu cầu tải khác nhau.
Ứng dụng của Sàn nâng thủy lực dock leveler
Sàn nâng thủy lực dock leveler, với khả năng kết nối giữa sàn kho và các phương tiện vận tải như xe tải hoặc container, là một thiết bị không thể thiếu trong các hoạt động logistics và sản xuất hiện đại. Dưới đây là một phân tích chi tiết về ứng dụng của sàn nâng thủy lực dock leveler trong các ngành công nghiệp khác nhau.
1. Ứng dụng trong kho bãi và logistics
- Xếp dỡ hàng hóa: Sàn nâng dock leveler đóng vai trò quan trọng trong quá trình xếp dỡ hàng hóa giữa xe tải và kho. Nó giúp xe nâng có thể dễ dàng di chuyển qua lại, giảm thiểu thời gian và công sức cần thiết để bốc dỡ hàng. Điều này đặc biệt hữu ích khi xử lý các kiện hàng lớn, nặng hoặc số lượng hàng hóa nhiều.
- Giảm rủi ro tai nạn: Khoảng cách và sự chênh lệch độ cao giữa sàn xe tải và sàn kho thường gây khó khăn và nguy hiểm khi di chuyển hàng hóa. Dock leveler giúp giảm thiểu nguy cơ tai nạn do trượt ngã hoặc rơi hàng hóa, tăng cường an toàn lao động.
- Tăng hiệu quả quy trình logistics: Khi sử dụng dock leveler, quá trình bốc dỡ và vận chuyển hàng hóa trở nên liền mạch và liên tục, giúp tăng hiệu suất làm việc và giảm thiểu thời gian chờ đợi của phương tiện. Điều này rất quan trọng đối với các kho bãi lớn hoặc các trung tâm logistics, nơi có lưu lượng hàng hóa qua lại liên tục.
2. Ứng dụng trong nhà máy và sản xuất
- Di chuyển nguyên vật liệu và sản phẩm: Trong các nhà máy sản xuất, dock leveler hỗ trợ quá trình nhập và xuất nguyên vật liệu, cũng như vận chuyển thành phẩm. Điều này giúp giảm bớt thời gian và chi phí lao động liên quan đến việc di chuyển hàng hóa qua lại giữa kho và xe tải.
- Tối ưu hóa quy trình sản xuất: Khi kết nối với các phương tiện vận tải, dock leveler giúp đảm bảo quy trình vận chuyển nguyên vật liệu đến các dây chuyền sản xuất không bị gián đoạn, từ đó tối ưu hóa hiệu quả sản xuất. Nó cũng giúp bảo vệ chất lượng hàng hóa, hạn chế va đập khi chuyển hàng lên hoặc xuống xe.
- Phù hợp với môi trường sản xuất công nghiệp: Với độ bền cao và khả năng chịu tải tốt, dock leveler là giải pháp lý tưởng cho các nhà máy có tải trọng hàng hóa lớn và môi trường làm việc khắc nghiệt. Sàn nâng thủy lực được thiết kế để đáp ứng các yêu cầu về tải trọng cao và hoạt động liên tục trong thời gian dài.
3. Ứng dụng trong bến cảng và ngành vận tải
- Xử lý container và hàng hóa nặng: Tại các bến cảng, dock leveler giúp bốc xếp container và các kiện hàng nặng từ tàu hoặc xe tải lên các khu vực lưu trữ. Với khả năng nâng tải trọng lớn và chiều cao linh hoạt, dock leveler hỗ trợ tối ưu quá trình vận chuyển, giúp xe nâng di chuyển hàng hóa nặng một cách an toàn và hiệu quả.
- Rút ngắn thời gian bốc xếp tại cảng: Các bến cảng thường có lượng hàng hóa ra vào lớn, việc sử dụng dock leveler giúp tăng tốc quá trình bốc xếp, giảm thời gian chờ đợi của các phương tiện vận tải, từ đó giúp tăng năng suất làm việc tại cảng.
- Thích ứng với các loại phương tiện vận tải khác nhau: Dock leveler cho phép điều chỉnh độ cao để phù hợp với các loại xe tải và container khác nhau, đảm bảo rằng quá trình xếp dỡ diễn ra trơn tru dù chiều cao sàn của các phương tiện có khác biệt.
4. Ứng dụng trong các trung tâm phân phối và thương mại
- Xếp dỡ hàng hóa bán lẻ: Tại các trung tâm phân phối và cửa hàng bán lẻ lớn, dock leveler giúp tối ưu quá trình giao nhận hàng hóa, từ xe tải vào kho lưu trữ hoặc ngược lại. Nó giúp đảm bảo hàng hóa đến kệ kịp thời, giảm thiểu tình trạng thiếu hụt hàng.
- Tăng cường an toàn cho hàng hóa và nhân viên: Tại các trung tâm phân phối nơi có lưu lượng hàng hóa và nhân viên di chuyển liên tục, dock leveler giúp giảm nguy cơ tai nạn và bảo vệ hàng hóa khỏi các rủi ro khi di chuyển qua khu vực chênh lệch độ cao.
- Tiết kiệm chi phí vận hành: Dock leveler giúp giảm thiểu nhu cầu về nhân công và thiết bị bổ sung trong quá trình xếp dỡ hàng hóa, từ đó giúp các trung tâm phân phối giảm bớt chi phí vận hành và tối ưu hóa nguồn lực.
5. Ứng dụng trong ngành xây dựng và công nghiệp nặng
- Hỗ trợ vận chuyển thiết bị xây dựng: Trong ngành xây dựng, dock leveler được sử dụng để xếp dỡ các thiết bị nặng hoặc vật liệu xây dựng từ xe tải lên các khu vực làm việc. Điều này giúp các nhà thầu xây dựng xử lý các thiết bị nhanh chóng và an toàn hơn.
- Tăng cường năng suất lao động trong các khu công nghiệp: Đối với các khu công nghiệp sản xuất và gia công, dock leveler giúp giảm thiểu sự gián đoạn trong quá trình vận chuyển hàng hóa và thiết bị, từ đó cải thiện năng suất tổng thể.
Quy trình lắp đặt sàn nâng thủy lực tại Thiết bị nâng Hà Anh
1. Chuẩn bị trước khi lắp đặt
- Kiểm tra thiết bị: Trước tiên, cần kiểm tra tất cả các bộ phận của sàn nâng dock leveler như hệ thống thủy lực, bơm, ống dẫn dầu và phụ kiện. Đảm bảo rằng không có hỏng hóc nào và tất cả các linh kiện đều đáp ứng tiêu chuẩn chất lượng.
- Xác định vị trí lắp đặt: Vị trí lắp đặt phải đáp ứng các yêu cầu kỹ thuật về độ cao và độ phẳng của mặt nền. Khu vực này cũng cần đủ không gian để hoạt động an toàn, không có vật cản làm gián đoạn quy trình xếp dỡ hàng hóa.
- Chuẩn bị công cụ cần thiết: Các công cụ thường cần bao gồm máy khoan, cờ lê, tua vít, thước đo, và các thiết bị bảo hộ lao động như găng tay và kính an toàn.
2. Quy trình lắp đặt
- Định vị và cố định khung sàn nâng: Đặt sàn nâng vào vị trí đã xác định và sử dụng các bu lông để cố định khung chắc chắn vào nền. Điều này đảm bảo rằng sàn nâng sẽ không bị dịch chuyển trong quá trình sử dụng.
- Lắp đặt mặt sàn và khung cố định: Lắp mặt sàn của dock leveler vào khung cố định đã được chuẩn bị sẵn. Các bu lông được sử dụng để giữ chặt và cố định chắc chắn các bộ phận. Kiểm tra cẩn thận để đảm bảo mặt sàn phẳng và ổn định.
- Kết nối hệ thống thủy lực: Tiếp theo, lắp đặt bơm thủy lực và các ống dẫn dầu vào vị trí, đảm bảo kết nối chắc chắn và đúng hướng để tránh rò rỉ dầu. Kiểm tra toàn bộ hệ thống để đảm bảo không có chỗ bị xoắn hay gấp.
- Kết nối nguồn điện: Đảm bảo kết nối nguồn điện theo hướng dẫn của nhà sản xuất. Đảm bảo hệ thống dây điện được đấu nối đúng cách và an toàn, tránh hiện tượng chập cháy.
3. Kiểm tra và hiệu chỉnh
- Chạy thử hệ thống: Sau khi hoàn tất lắp đặt, thử nghiệm hệ thống thủy lực bằng cách nâng và hạ sàn nâng để kiểm tra độ mượt và tốc độ. Nếu có bất kỳ dấu hiệu bất thường nào như tiếng ồn lớn hoặc rung lắc, cần kiểm tra lại hệ thống ngay.
- Kiểm tra an toàn: Kiểm tra các tính năng an toàn như hệ thống khóa và van giảm áp. Đảm bảo rằng các tính năng này hoạt động bình thường và có thể bảo vệ người lao động khi có sự cố.
4. Chạy thử và bàn giao
- Chạy thử nghiệm với tải trọng: Thử nghiệm dock leveler với tải trọng thực tế để đảm bảo sàn nâng có thể chịu được tải trọng theo thông số kỹ thuật.
- Hướng dẫn vận hành: Sau khi hoàn tất chạy thử, bàn giao thiết bị cho khách hàng và hướng dẫn chi tiết về cách vận hành và bảo dưỡng để đảm bảo an toàn và hiệu quả trong quá trình sử dụng.
- Lập biên bản bàn giao: Cuối cùng, lập biên bản bàn giao và ghi lại các thông tin quan trọng, xác nhận sự đồng ý của khách hàng về tình trạng của thiết bị.
Việc xây lắp sàn nâng thủy lực dock leveler cần một đơn vị có nhiều kinh nghiệm và kiến thức để có thể lắp đặt khi được thực hiện đúng cách, giúp đảm bảo thiết bị hoạt động ổn định, an toàn, và có tuổi thọ lâu dài.
