Hướng dẫn cách tính tải trọng băng tải mùn cưa chuẩn nhất

Thiết kế hệ thống vận chuyển mùn cưa đòi hỏi sự tính toán chính xác về khối lượng vật liệu tác động lên dây băng. Nhiều doanh nghiệp đối mặt với tình trạng motor bị cháy hoặc khung băng tải nhanh hỏng do bỏ qua công đoạn xác định sức nặng tải. Việc hiểu rõ bản chất lực tác động giúp kỹ sư lựa chọn thiết bị phù hợp với năng suất thực tế tại nhà máy. Bài viết dưới đây hướng dẫn chi tiết cách tính tải trọng băng tải mùn cưa theo đúng quy chuẩn kỹ thuật. Bạn sẽ nắm bắt được công thức cần thiết để tối ưu hóa hiệu suất vận hành.

Tải trọng băng tải mùn cưa là gì và tại sao cần tính toán chính xác?

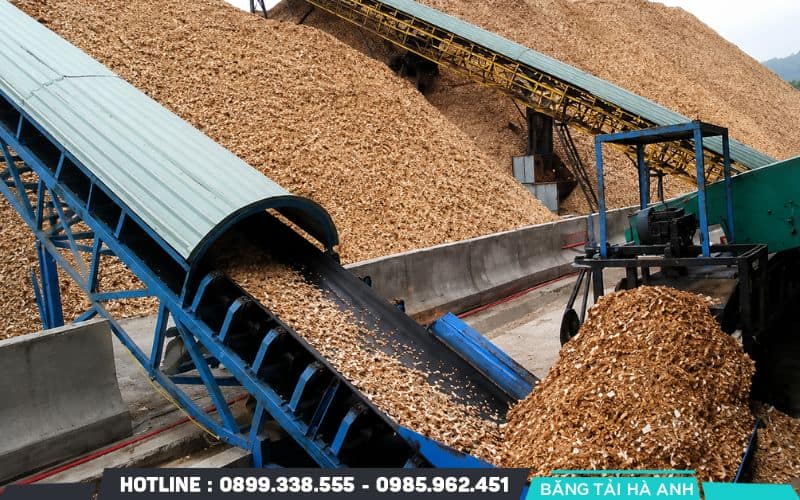

Việc thấu hiểu khái niệm tải trọng giúp bạn chủ động kiểm soát toàn bộ quy trình thiết kế và vận hành hệ thống.

Bản chất tải trọng trong hệ thống vận chuyển mùn cưa

Tải trọng băng tải mùn cưa không đơn thuần là khối lượng của lớp vật liệu đổ trên bề mặt dây băng. Đại lượng này là tổng hợp lực của nhiều yếu tố động học và tĩnh học phát sinh trong quá trình vận hành nhà máy.

• Thành phần đầu tiên bao gồm khối lượng tịnh của mùn cưa phân bổ trên mỗi mét tới của dây băng. Khối lượng này thay đổi liên tục tùy thuộc vào độ ẩm của nguồn nguyên liệu gỗ đầu vào.
• Thành phần thứ hai là khối lượng của tất cả các bộ phận cơ khí di động. Nhóm này gồm trọng lượng của chính dây băng tải, các con lăn đỡ tải và các con lăn đỡ nhánh không tải.
• Thành phần thứ ba bao gồm lực cản ma sát xuất hiện giữa mặt dây băng với hệ thống con lăn quay. Thành phần cuối cùng là lực nâng cơ học phát sinh khi bạn thiết kế băng tải chạy trên các đoạn dốc nghiêng.

Hệ lụy khi tính sai tải trọng đối với tuổi thọ motor và băng tải

Việc tính toán tải trọng qua loa khiến doanh nghiệp đối mặt với nhiều rủi ro kỹ thuật lớn. Khi bạn tính toán tải trọng thấp hơn thực tế, motor giảm tốc sẽ rơi vào trạng thái thiếu công suất. Động cơ phải hoạt động quá tải liên tục để kéo lượng mùn cưa nặng.

Tình trạng này làm tăng dòng điện, gây nóng cuộn dây và dẫn đến chập cháy motor đột ngột. Hệ thống bánh răng bên trong hộp giảm tốc cũng nhanh bị mài mòn và mẻ vỡ do phải chịu lực vặn xoắn quá ngưỡng.

Dây băng tải cũng chịu tác động tiêu cực khi tải trọng vượt quá sức bền vật liệu. Lực căng băng tăng cao làm giãn cốt vải bạt hoặc gây đứt lõi thép bên trong dây băng. Bề mặt cao su nhanh chóng bị bào mòn và rách hỏng do lực ma sát với con lăn tăng mạnh.

Ngược lại, việc tính toán sai lệch làm phóng đại tải trọng sẽ buộc doanh nghiệp phải mua thiết bị quá lớn. Điều này gây lãng phí chi phí mua máy móc ban đầu và tiêu hao một lượng điện năng lớn trong dài hạn.

Các thông số kỹ thuật đầu vào cần xác định

Việc thu thập chính xác các thông số kỹ thuật tạo nền tảng vững chắc cho quá trình thiết kế và tính toán công suất hệ thống băng tải.

Xác định lưu lượng vận chuyển (Q) và tốc độ băng (v)

Lưu lượng vận chuyển (Q) thể hiện khối lượng mùn cưa mà hệ thống phải di chuyển trong một khoảng thời gian nhất định, thường tính bằng tấn/giờ. Kỹ sư căn cứ vào công suất thực tế của máy nghiền hoặc dây chuyền sản xuất phía trước để ấn định giá trị này.

Tốc độ băng (v) biểu thị vận tốc dịch chuyển của dây băng, tính bằng mét trên giây. Tốc độ băng tải mùn cưa thường nằm trong khoảng từ 0.3 đến 1.2 mét trên giây. Bạn cần cân đối tốc độ này để vừa đảm bảo năng suất, vừa hạn chế việc mùn cưa bị bay bụi hoặc rơi vãi ra ngoài trong quá trình vận chuyển.

Tỷ trọng mùn cưa (ρ) – Biến số quan trọng do độ ẩm

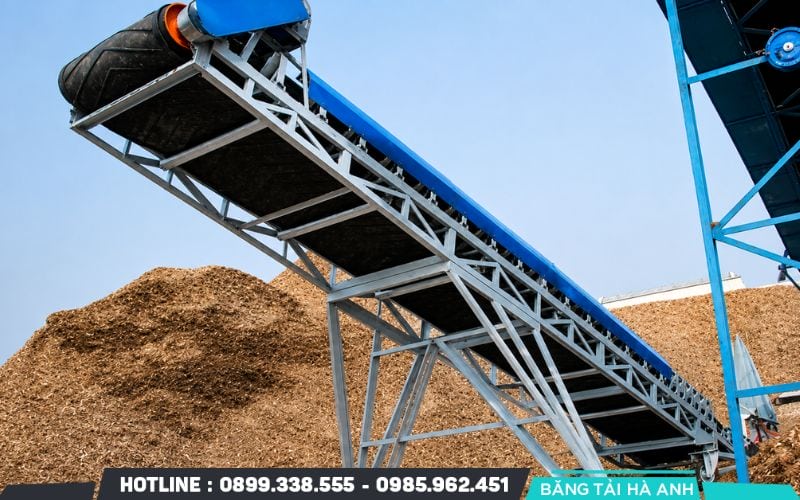

Tỷ trọng mùn cưa (ρ) thường được tính bằng kg/m3. Giá trị này phụ thuộc chủ yếu vào trạng thái khô hay ẩm của nguyên liệu gỗ. Mùn cưa khô có tỷ trọng dao động từ 120 đến 200 kg/m³. Mùn cưa ẩm chứa nhiều nước nên tỷ trọng tăng cao, đạt mức từ 200 đến 350 kg/m³.

Bạn cần tính toán dựa trên khối lượng mùn cưa ẩm nhất để đảm bảo motor luôn có đủ công suất dự phòng trong mọi điều kiện vận hành. Bỏ qua biến số này sẽ dẫn đến tình trạng motor bị quá tải khi nguyên liệu thay đổi trạng thái.

Thông số hình học: Chiều dài (L), chiều cao nâng (H) và góc nghiêng (θ)

Các thông số kích thước hình học định hình cấu trúc không gian và lực cản của hệ thống băng tải nghiêng.

• Chiều dài (L): Khoảng cách đo theo mét từ tâm trục chủ động đến tâm trục bị động của băng tải.
• Chiều cao nâng (H): Khoảng cách thẳng đứng từ điểm nhận liệu đến điểm xả liệu sau cùng.
• Góc nghiêng (θ): Độ dốc của băng tải so với phương nằm ngang, đơn vị tính bằng độ.

Ba thông số này có mối liên hệ mật thiết theo nguyên lý hình học tam giác. Góc nghiêng quá lớn làm mùn cưa dễ bị trượt ngược xuống dưới. Bạn nên duy trì góc nghiêng trong giới hạn an toàn để đảm bảo mùn cưa bám chắc trên mặt băng trong suốt hành trình di chuyển.

Cách tính tải trọng băng tải mùn cưa chi tiết

Việc nắm vững cách tính tải trọng băng tải mùn cưa dưới đây giúp bạn xác định chính xác tải trọng và quy mô lực cho toàn bộ hệ thống băng tải.

Bước 1: Tính toán tiết diện vật liệu trên băng (A)

Tiết diện vật liệu là không gian chiếm chỗ của mùn cưa trên mặt cắt ngang của dây băng tại một thời điểm nhất định.

Bạn tính tiết diện vật liệu (A) dựa trên lưu lượng khối lượng cần vận chuyển và tốc độ của băng tải. Công thức tính toán cụ thể như sau:

A = Q / (3600 . v . p)

Trong đó:

• A là tiết diện vật liệu, tính bằng mét vuông (m^2).
• Q là lưu lượng vận chuyển, tính bằng kilôgam trên giờ (kg/h).
• v là tốc độ băng tải, tính bằng mét trên giây (m/s).
• p là tỷ trọng mùn cưa, tính bằng kilôgam trên mét khối (kg/m^3).

Bước 2: Công thức tính tải trọng phân bố trên 1 mét băng (q)

Tải trọng phân bố trên 1 mét chiều dài băng giúp bạn xác định khối lượng vật liệu thực tế tác động trực tiếp lên hệ thống con lăn đỡ.

Bạn tính toán tải trọng phân bố (q) bằng cách nhân giá trị tiết diện đã xác định với tỷ trọng của mùn cưa. Công thức thể hiện như sau:

q = A . p

Trong đó:

• q là tải trọng phân bố trên 1 mét chiều dài, tính bằng kilôgam trên mét (kg/m).
• A là tiết diện vật liệu, tính bằng mét vuông (m2).
• ρ là tỷ trọng mùn cưa, tính bằng kg/m3.

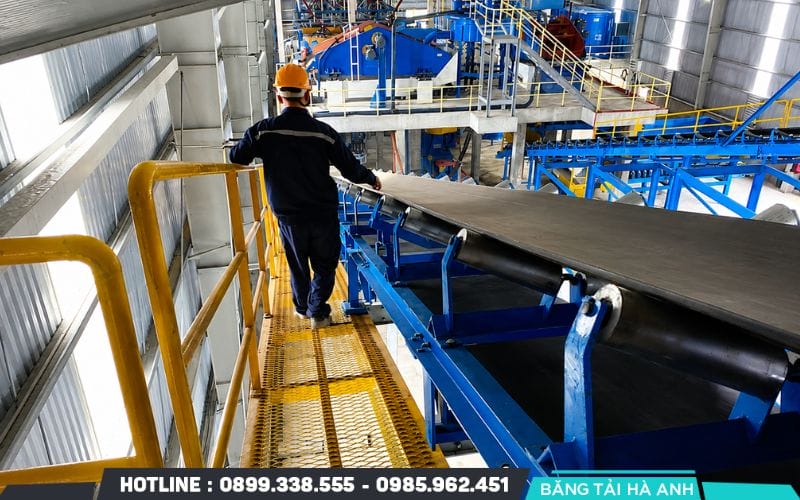

Bước 3: Tính lực kéo tổng (F) cho băng tải nghiêng

Lực kéo tổng thể đại diện cho tổng hợp các lực cản ma sát và lực nâng cần thiết để đưa mùn cưa đến đích.

Đối với hệ thống băng tải dốc, bạn cần tính lực kéo (F) bằng cách tổng hợp lực ma sát trên chiều dài băng và thành phần trọng lực nâng vật liệu theo chiều cao. Công thức chuẩn xác bao gồm các thông số sau:

F = (q . L. f) + (q . H)

Trong đó:

• F là lực kéo tổng trên chu vi tang trống, tính bằng Newton (N).
• q là tải trọng phân bố, tính bằng kilôgam trên mét (kg/m).
• L là chiều dài băng tải, tính bằng mét (m).
• f là hệ số ma sát tổng hợp, thường lấy giá trị từ 0.02 đến 0.05.
• H là chiều cao nâng của băng tải, tính bằng mét (m).

Ứng dụng tính toán công suất motor từ tải trọng

Công suất động cơ là thông số quyết định khả năng vận hành ổn định và hiệu quả năng lượng cho toàn bộ hệ thống băng tải.

Công thức chuyển đổi từ lực kéo sang công suất động cơ (P)

Bạn xác định công suất motor dựa trên lực kéo tổng hợp và tốc độ di chuyển thực tế của dây băng tải.

Sau khi đã tính toán được lực kéo tổng (F) trên tang trống chủ động, bạn áp dụng công thức sau để xác định công suất lý thuyết (P):

P = (F . v) / 1000. η

Trong đó:

• P là công suất cần thiết trên trục motor, tính bằng Kilowatt (kW).
• F là lực kéo tổng, tính bằng Newton (N).
• v là tốc độ dịch chuyển của băng tải, tính bằng mét trên giây (m/s).
• η là hiệu suất tổng thể của hệ thống truyền động.

Hệ số hiệu suất truyền động và hệ số an toàn (Ks) cần áp dụng

Hệ thống truyền động thực tế luôn bị hao hụt cơ năng qua hộp giảm tốc, khớp nối và bộ truyền xích. Bạn cần sử dụng hiệu suất (η) dao động từ 0.80 đến 0.90 để bù trừ lượng năng lượng thất thoát này.

Bên cạnh đó, bạn phải nhân thêm hệ số an toàn (Ks) từ 1.2 đến 1.5 vào công suất tính toán. Hệ số này đảm bảo motor có đủ mô-men xoắn để khởi động khi băng tải chứa đầy mùn cưa và bù đắp cho sự hao mòn cơ khí theo thời gian. Bạn căn cứ vào kết quả công suất thực tế (Ptt = P . Ks) để tra bảng catalog và chọn công suất động cơ tiêu chuẩn từ nhà sản xuất.

Các yếu tố hiệu chỉnh thực tế trong môi trường nhà máy

Các kỹ sư thiết kế cần điều chỉnh công suất motor dựa trên những biến động thực tế tại nhà máy để đảm bảo hệ thống vận hành an toàn.

Tác động của độ ẩm mùn cưa đến tải trọng thực tế

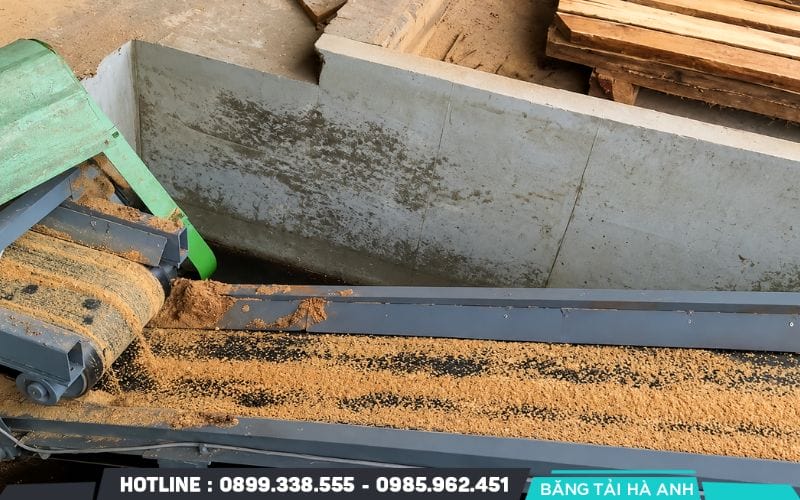

Mùn cưa tươi chứa hàm lượng nước cao nên có tỷ trọng lớn hơn nhiều so với mùn cưa khô. Hệ thống băng tải phải tải một khối lượng mùn cưa nặng hơn trên cùng một đơn vị thể tích khi độ ẩm tăng cao. Bạn cần tính toán công suất thiết kế dựa trên tỷ trọng của mùn cưa ở trạng thái ẩm nhất. Việc này đảm bảo động cơ vẫn đủ mô-men xoắn để vận hành ổn định mà không bị quá tải.

Ảnh hưởng của con lăn bẩn và hiện tượng lệch băng đến ma sát (f)

Bụi mùn cưa bám vào các vòng bi con lăn gây hiện tượng bó cứng hoặc quay không trơn tru. Dây băng tải bị lệch khỏi tâm dẫn đến ma sát trượt giữa mép băng và thành chắn. Những trạng thái này làm hệ số ma sát (f) tăng cao vượt xa mức lý thuyết ban đầu. Bạn cần cộng thêm một khoảng dự phòng công suất từ 10% đến 20% để bù đắp cho các tổn hao cơ khí phát sinh trong quá trình vận hành thực tế.

Xử lý các tải trọng đột ngột trong quá trình nạp liệu

Vật liệu mùn cưa thường được nạp vào băng tải qua phễu chứa với lưu lượng không đồng đều. Tình trạng này tạo ra các điểm tải trọng cục bộ cực đại trên bề mặt dây băng. Motor phải đối mặt với hiện tượng sụt áp và quá tải tức thời khi nhận một lượng lớn vật liệu đổ xuống cùng lúc. Bạn nên sử dụng biến tần để điều khiển tốc độ khởi động mềm hoặc thiết kế máng nạp liệu có cơ cấu điều tiết lưu lượng. Các thiết bị này giúp triệt tiêu xung lực và bảo vệ động cơ khỏi những trạng thái quá tải đột ngột.

Việc làm chủ cách tính tải trọng băng tải mùn cưa là cơ sở quan trọng để đảm bảo sự bền bỉ của hệ thống. Bạn cần thu thập chính xác các thông số về tỷ trọng vật liệu theo độ ẩm, tốc độ băng và chiều dài hành trình trước khi tính toán. Việc nhân thêm hệ số an toàn sẽ giúp motor vượt qua những tải trọng đột ngột trong quá trình nạp liệu. Bạn hãy áp dụng nghiêm ngặt các công thức này để bảo vệ tuổi thọ thiết bị.
