Hướng dẫn phân biệt các loại dây curoa răng chính xác nhất

Phân biệt các loại dây curoa răng là bước quan trọng giúp lựa chọn đúng sản phẩm cho từng hệ thống truyền động. Trên thị trường hiện nay xuất hiện nhiều tiêu chuẩn khác nhau như HTD, STD, T, AT hay hệ inch, khiến quá trình nhận biết trở nên phức tạp hơn. Mỗi loại dây sở hữu biên dạng răng, bước răng và đặc tính vận hành riêng. Việc hiểu rõ sự khác biệt giữa các dòng dây sẽ giúp hạn chế sai sót khi thay thế, đồng thời nâng cao hiệu quả và độ bền của thiết bị trong quá trình sử dụng.

Dây curoa răng là gì?

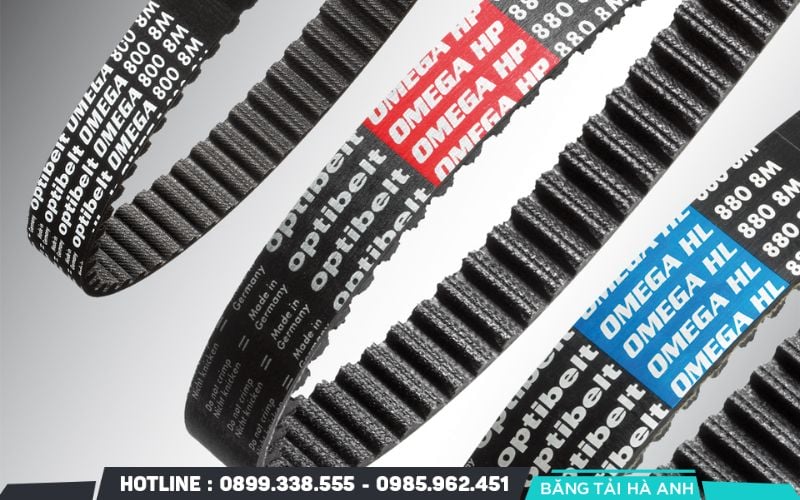

Dây curoa răng là loại dây truyền động có các răng được thiết kế đều nhau trên bề mặt trong của dây. Các răng này ăn khớp trực tiếp với rãnh răng trên puly, giúp truyền chuyển động đồng bộ và hạn chế hiện tượng trượt trong quá trình vận hành.

Loại dây này được sử dụng phổ biến trong máy công nghiệp, hệ thống tự động hóa, máy CNC, thiết bị đóng gói và nhiều ứng dụng yêu cầu độ chính xác truyền động cao.

Cấu tạo của dây curoa răng

Dây curoa răng gồm ba bộ phận chính giúp đảm bảo độ bền và khả năng truyền động ổn định.

• Lớp cao su hoặc polyurethane bên ngoài có chức năng bảo vệ dây khỏi tác động của môi trường và ma sát.
• Lớp sợi chịu lực bên trong thường được làm từ sợi thủy tinh, aramid hoặc thép nhằm tăng khả năng chịu tải và hạn chế giãn dài.
• Hệ thống răng trên bề mặt dây được thiết kế theo các tiêu chuẩn khác nhau như HTD, STD, AT hoặc T để phù hợp với từng loại puly.

Nguyên lý hoạt động của dây curoa răng

Dây curoa răng hoạt động theo cơ chế ăn khớp giữa răng dây và răng puly. Khi puly chủ động quay, các răng trên dây sẽ truyền chuyển động trực tiếp đến puly bị động mà không phụ thuộc vào lực ma sát như các loại dây curoa thông thường. Cơ chế này giúp duy trì tỷ số truyền chính xác, giảm nguy cơ trượt dây và đảm bảo khả năng đồng bộ hóa giữa các bộ phận trong hệ thống truyền động.

Phân biệt các loại dây curoa răng theo hình dạng răng

Hình dạng răng là yếu tố quan trọng để phân loại dây curoa răng. Mỗi biên dạng răng được thiết kế cho mục đích truyền động khác nhau, ảnh hưởng trực tiếp đến khả năng chịu tải, độ chính xác và hiệu suất vận hành của hệ thống.

Dây curoa răng hình thang

Đây là dòng dây curoa răng xuất hiện sớm và được sử dụng rộng rãi trong nhiều thiết bị cơ khí truyền thống. Răng dây được thiết kế theo dạng hình thang với các cạnh thẳng. Kiểu thiết kế này giúp dây ăn khớp với puly một cách ổn định và dễ sản xuất. Các dòng phổ biến thuộc nhóm này gồm MXL, XL, L, H, XH, XXH và hệ mét T như T2.5, T5, T10, T20.

Dây curoa răng hình thang phù hợp với hệ thống có tải trọng trung bình và yêu cầu truyền động cơ bản. Tuy nhiên, khả năng chịu tải và chống trượt thường thấp hơn các dòng răng cung tròn hiện đại.

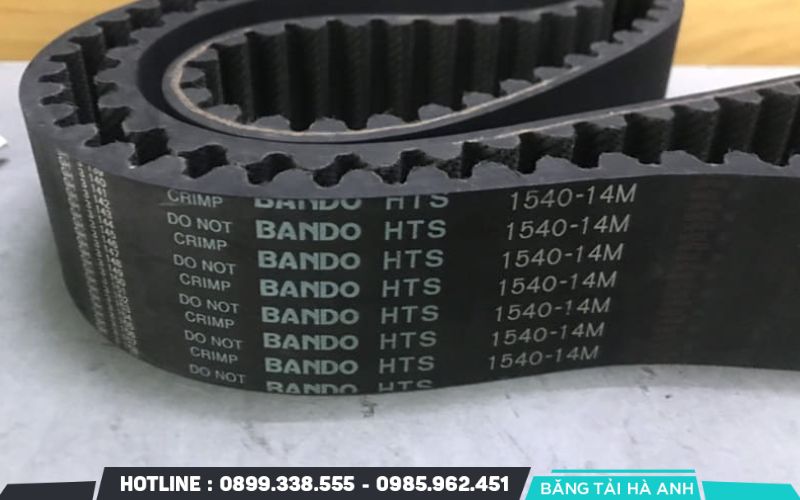

Dây curoa răng cung tròn HTD

Dây curoa HTD (High Torque Drive) sử dụng biên dạng răng cong dạng cung tròn thay cho thiết kế hình thang truyền thống. Thiết kế này giúp tăng diện tích tiếp xúc giữa dây và puly, từ đó cải thiện khả năng truyền mô-men xoắn và giảm áp lực tập trung tại chân răng. Nhờ đó, dây hoạt động ổn định hơn trong điều kiện tải trọng lớn và tốc độ cao.

Các bước răng HTD phổ biến gồm 3M, 5M, 8M, 14M và 20M. Dòng dây này được sử dụng nhiều trong máy CNC, băng tải công nghiệp, thiết bị tự động hóa và hệ thống truyền động tải nặng.

Dây curoa răng cung cải tiến STD / STS / RPP

Nhóm dây STD, STS hoặc RPP được phát triển từ công nghệ răng cung tròn nhằm nâng cao hiệu suất truyền động.

Biên dạng răng được tối ưu để tăng khả năng ăn khớp với puly, giảm độ rung và hạn chế hiện tượng mài mòn trong quá trình vận hành. So với HTD, nhóm dây này thường có khả năng phân bố tải đồng đều hơn và đạt độ chính xác truyền động cao hơn trong một số ứng dụng chuyên dụng.

Các mã thông dụng trên thị trường gồm S3M, S5M, S8M và S14M. Dòng dây này được ứng dụng trong các hệ thống yêu cầu độ ổn định cao, vận hành liên tục và độ đồng bộ chính xác.

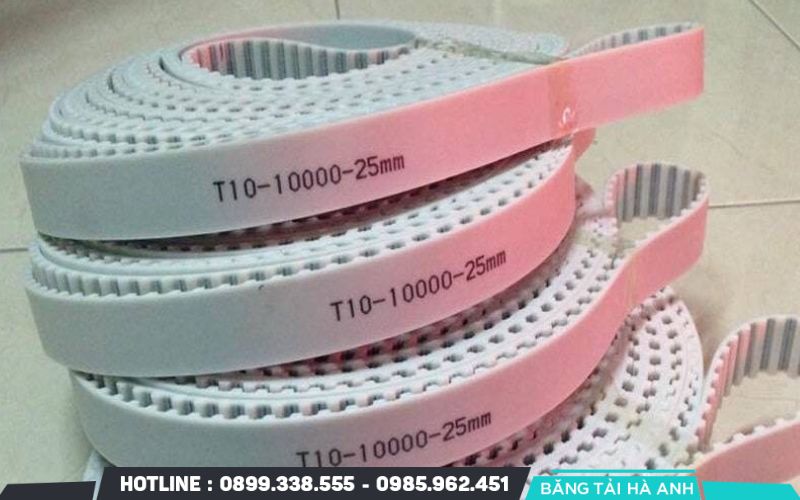

Dây curoa răng PU định hình chính xác cao

Dây curoa răng PU được sản xuất từ vật liệu polyurethane kết hợp với lõi thép hoặc sợi chịu lực cường độ cao. Biên dạng răng được gia công chính xác, giúp duy trì khả năng ăn khớp ổn định trong thời gian dài. Vật liệu PU có độ cứng cao, khả năng chống mài mòn tốt và ít bị ảnh hưởng bởi dầu mỡ hoặc hóa chất công nghiệp.

Dòng dây này thường được sử dụng trong máy đóng gói, máy in, thiết bị điện tử, robot công nghiệp và các hệ thống tự động hóa yêu cầu độ chính xác định vị cao. Nhiều mẫu còn được thiết kế thêm lớp phủ chuyên dụng để đáp ứng các yêu cầu vận chuyển hoặc đồng bộ sản phẩm trong dây chuyền sản xuất.

Phân biệt các loại dây curoa răng theo ký hiệu và bước răng

Mỗi dòng dây curoa răng được nhận biết thông qua ký hiệu và bước răng tiêu chuẩn. Cách phân loại này giúp người dùng xác định chính xác loại dây phù hợp với puly và yêu cầu vận hành của từng hệ thống.

Nhóm dây curoa răng hệ inch: MXL, XL, L, H, XH, XXH

Đây là nhóm dây curoa răng được phát triển theo hệ đo inch và xuất hiện từ khá sớm trong ngành truyền động cơ khí.

Các ký hiệu thể hiện bước răng và kích thước tiêu chuẩn của từng dòng dây. Bước răng tăng dần từ MXL đến XXH, phù hợp với nhiều mức tải trọng khác nhau.

Một số bước răng phổ biến gồm:

• MXL: 2,032 mm
• XL: 5,08 mm
• L: 9,525 mm
• H: 12,7 mm
• XH: 22,225 mm
• XXH: 31,75 mm

Nhóm dây này thường xuất hiện trên các thiết bị cơ khí đời cũ, máy móc nhập khẩu và hệ thống truyền động sử dụng tiêu chuẩn Mỹ.

Nhóm dây curoa răng hệ mét T: T2.5, T5, T10, T20

Nhóm T sử dụng đơn vị milimet để quy định bước răng, giúp việc lựa chọn và thay thế trở nên thuận tiện hơn.

Ký hiệu phía sau chữ T chính là giá trị bước răng của dây.

Ví dụ:

• T2.5: bước răng 2,5 mm
• T5: bước răng 5 mm
• T10: bước răng 10 mm
• T20: bước răng 20 mm

Biên dạng răng của nhóm T thuộc dạng hình thang. Dòng dây này được sử dụng phổ biến trong máy đóng gói, máy in, thiết bị truyền động nhẹ và các hệ thống cơ khí thông dụng.

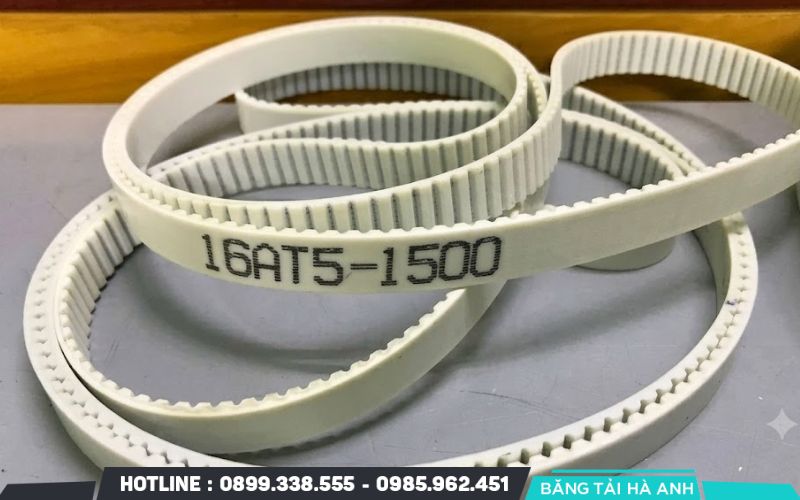

Nhóm dây curoa răng AT: AT5, AT10, AT20

Nhóm AT được phát triển từ hệ T nhằm tăng khả năng chịu tải và nâng cao độ chính xác truyền động. Răng dây AT có chân răng rộng hơn và chiều cao răng lớn hơn so với dòng T tiêu chuẩn. Thiết kế này giúp tăng diện tích tiếp xúc với puly và cải thiện khả năng truyền lực.

Các bước răng phổ biến gồm:

• AT5: bước răng 5 mm
• AT10: bước răng 10 mm
• AT20: bước răng 20 mm

Dòng AT phù hợp với máy CNC, thiết bị tự động hóa, máy cắt và các hệ thống yêu cầu độ chính xác định vị cao.

Nhóm dây curoa răng HTD: 3M, 5M, 8M, 14M

HTD là viết tắt của High Torque Drive, thuộc nhóm dây curoa răng cung tròn có khả năng truyền mô-men xoắn lớn.

Con số đi kèm ký hiệu M thể hiện bước răng của dây theo đơn vị milimet.

Một số quy cách phổ biến gồm:

• HTD 3M: bước răng 3 mm
• HTD 5M: bước răng 5 mm
• HTD 8M: bước răng 8 mm
• HTD 14M: bước răng 14 mm

Thiết kế răng cong giúp giảm ứng suất tại chân răng, hạn chế hiện tượng nhảy răng và nâng cao độ bền khi làm việc dưới tải trọng lớn.

Nhóm dây curoa răng STD: S3M, S5M, S8M, S14M

STD là dòng dây curoa răng cung cải tiến được phát triển để tối ưu khả năng ăn khớp và nâng cao hiệu suất truyền động.

Các ký hiệu thường gặp gồm:

• S3M: bước răng 3 mm
• S5M: bước răng 5 mm
• S8M: bước răng 8 mm
• S14M: bước răng 14 mm

So với HTD cùng bước răng, dây STD có biên dạng răng được tối ưu hơn về khả năng phân bố tải và độ ổn định khi vận hành. Dòng dây này thường được sử dụng trong các thiết bị tự động hóa, máy công nghiệp hiện đại và hệ thống yêu cầu độ chính xác cao.

Cách nhận biết và phân biệt dây curoa răng bằng mắt thường

Trong nhiều trường hợp, người dùng có thể nhận diện loại dây curoa răng mà không cần tra cứu tài liệu kỹ thuật. Việc quan sát hình dạng, ký hiệu và thông số cơ bản trên dây sẽ giúp xác định chính xác chủng loại đang sử dụng.

Nhận biết qua hình dạng răng

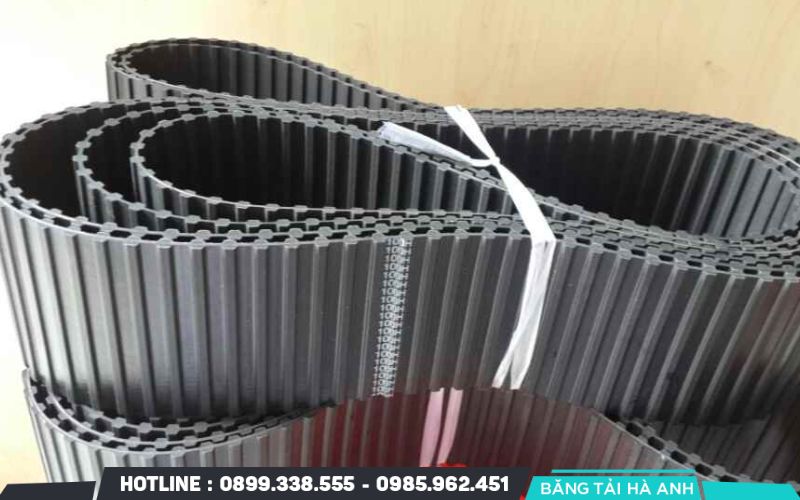

Hình dạng răng là dấu hiệu dễ nhận biết nhất khi phân biệt các loại dây curoa răng.

• Dòng dây hình thang có cạnh răng thẳng và đỉnh răng tương đối phẳng. Nhóm này thường xuất hiện ở các mã MXL, XL, L, H hoặc T5, T10.
• Dòng HTD sử dụng răng cung tròn với đường cong mềm, giúp tăng khả năng chịu tải và giảm hiện tượng tập trung ứng suất.
• Dòng STD, STS hoặc RPP cũng thuộc nhóm răng cong nhưng có biên dạng được tối ưu hơn. Phần chân và sườn răng được thiết kế để tăng độ ăn khớp với puly.
• Dây PU định hình thường có hình dạng răng sắc nét, độ hoàn thiện cao và ít sai lệch kích thước giữa các răng.

Nhận biết qua mã in trên dây

Nhà sản xuất thường in đầy đủ thông số kỹ thuật trên bề mặt dây để hỗ trợ quá trình thay thế và lựa chọn sản phẩm. Mã dây thường bao gồm chiều dài, bước răng và bản rộng. Ví dụ, ký hiệu HTD 800-8M-30 thể hiện dây có chiều dài bước 800 mm, bước răng 8 mm và chiều rộng 30 mm. Các ký hiệu như XL, L, H, T5, T10, AT10, 5M, 8M hoặc S8M cũng giúp xác định nhanh tiêu chuẩn và biên dạng răng của dây.

Nhận biết qua bước răng và chiều rộng dây

Người dùng có thể sử dụng thước đo để kiểm tra khoảng cách giữa các răng và đối chiếu với quy cách tiêu chuẩn như 3 mm, 5 mm, 8 mm, 10 mm hoặc 14 mm.

Chiều rộng dây cũng là yếu tố quan trọng trong quá trình nhận dạng. Các kích thước phổ biến gồm 10 mm, 15 mm, 20 mm, 25 mm, 30 mm và 50 mm.

Hai dây có cùng bước răng nhưng khác chiều rộng vẫn thuộc các quy cách khác nhau và có khả năng chịu tải khác nhau.

Nhận biết qua loại puly sử dụng

Mỗi loại dây curoa răng chỉ hoạt động chính xác với puly có biên dạng tương ứng.

Puly dành cho dây hình thang được gia công theo răng hình thang. Puly HTD sử dụng rãnh răng cung tròn, trong khi puly STD hoặc STS có biên dạng riêng biệt để phù hợp với thiết kế răng cải tiến.

Người dùng có thể quan sát trực tiếp rãnh puly để xác định nhóm dây đang sử dụng. Trường hợp không còn thông số trên dây, đây là phương pháp hỗ trợ nhận diện khá hiệu quả.

Những sai lầm khi phân biệt và lựa chọn dây curoa răng

Nhiều trường hợp lựa chọn sai dây curoa răng xuất phát từ việc nhận diện không đúng tiêu chuẩn kỹ thuật. Những sai lầm dưới đây có thể làm giảm hiệu suất truyền động và rút ngắn tuổi thọ của cả dây lẫn puly.

Nhầm lẫn giữa HTD và STD

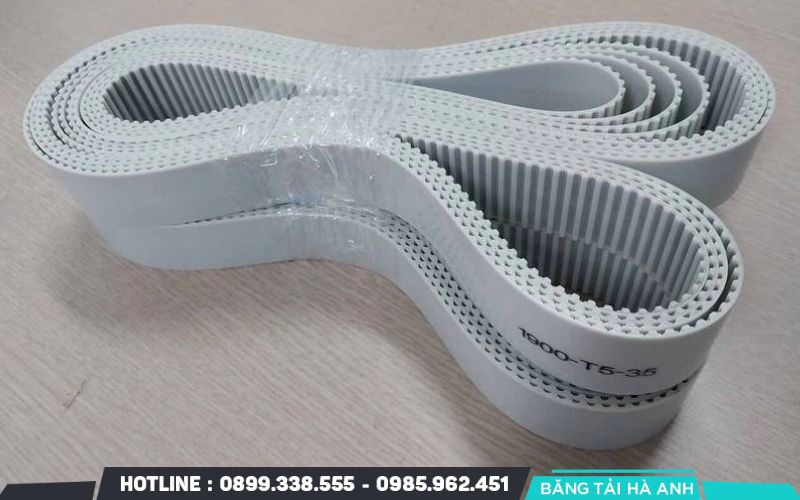

HTD và STD đều thuộc nhóm dây curoa răng cung tròn nên có hình thức khá tương đồng khi quan sát bằng mắt thường. Tuy nhiên, hai dòng này sử dụng biên dạng răng khác nhau và không được thiết kế để thay thế trực tiếp cho nhau. Dây HTD không thể làm việc tối ưu trên puly STD và ngược lại. Việc lắp sai tiêu chuẩn có thể làm giảm độ ăn khớp giữa dây và puly, gây mài mòn nhanh, tăng tiếng ồn và ảnh hưởng đến độ chính xác truyền động.

Chọn sai bước răng dù cùng kích thước dây

Hai dây có cùng chiều dài và chiều rộng vẫn có thể thuộc các tiêu chuẩn hoàn toàn khác nhau nếu bước răng không giống nhau. Ví dụ, dây 5M và dây T5 đều có bước răng 5mm nhưng sử dụng biên dạng răng khác nhau. Khi lựa chọn sai bước răng, dây sẽ không thể ăn khớp chính xác với puly, dẫn đến hiện tượng rung lắc hoặc nhảy răng trong quá trình vận hành.

Thay dây mới nhưng không kiểm tra puly đồng bộ

Nhiều hệ thống gặp sự cố sau khi thay dây dù sản phẩm mới hoàn toàn đúng thông số kỹ thuật. Nguyên nhân thường đến từ tình trạng puly đã bị mài mòn, biến dạng hoặc hư hỏng sau thời gian dài sử dụng. Các rãnh răng không còn đảm bảo độ chính xác ban đầu sẽ làm giảm khả năng ăn khớp của dây mới. Kiểm tra đồng thời cả dây và puly giúp hệ thống vận hành ổn định hơn và hạn chế phát sinh chi phí bảo trì về sau.

Chỉ dựa vào kích thước mà bỏ qua biên dạng răng

Nhiều sản phẩm có cùng chiều dài, chiều rộng và bước răng nhưng sử dụng biên dạng răng khác nhau như T, AT, HTD hoặc STD. Mỗi biên dạng được thiết kế cho một loại puly tương ứng. Nếu chỉ đối chiếu kích thước mà không kiểm tra hình dạng răng có thể dẫn đến lựa chọn sai sản phẩm và làm giảm hiệu quả truyền động của toàn bộ hệ thống.

Qua bài viết trên, việc phân biệt các loại dây curoa răng trở nên dễ dàng hơn khi dựa vào hình dạng răng, ký hiệu kỹ thuật, bước răng và loại puly sử dụng. Mỗi tiêu chuẩn được thiết kế cho những yêu cầu truyền động khác nhau và không thể thay thế tùy ý. Việc lựa chọn đúng chủng loại sẽ giúp hệ thống hoạt động ổn định, hạn chế hư hỏng và tối ưu chi phí bảo trì. Người dùng nên kiểm tra đầy đủ thông số kỹ thuật trước khi thay mới để đảm bảo khả năng vận hành lâu dài.
