Sổ tay hướng dẫn bảo trì hệ thống băng tải tự động chuẩn

Hệ thống băng tải tự động chỉ duy trì hiệu suất cao khi được bảo trì đúng quy trình và đúng chu kỳ. Một sổ tay hướng dẫn bảo trì hệ thống băng tải tự động giúp doanh nghiệp chuẩn hóa công việc kiểm tra, giảm thời gian dừng máy và kéo dài tuổi thọ thiết bị. Tài liệu này còn hỗ trợ kỹ thuật viên thực hiện bảo dưỡng thống nhất, hạn chế sai sót và nâng cao độ an toàn trong vận hành. Bài viết dưới đây tổng hợp quy trình, checklist và những lưu ý quan trọng để xây dựng sổ tay bảo trì hiệu quả.

Sổ tay hướng dẫn bảo trì hệ thống băng tải tự động là gì?

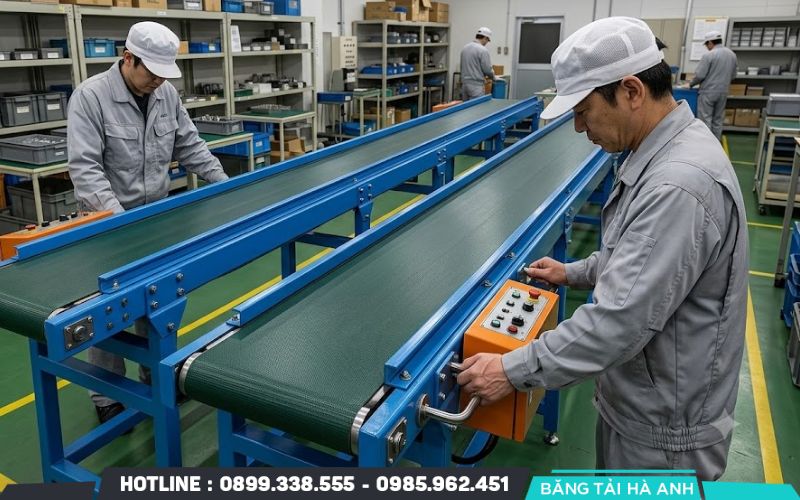

Sổ tay hướng dẫn bảo trì hệ thống băng tải tự động là tài liệu quy định toàn bộ quy trình kiểm tra, bảo dưỡng và xử lý các hạng mục kỹ thuật của hệ thống băng tải trong quá trình vận hành. Tài liệu này giúp doanh nghiệp thống nhất cách thực hiện bảo trì, giảm sai sót và duy trì hiệu suất hoạt động ổn định của thiết bị.

Một sổ tay bảo trì đầy đủ bao gồm danh mục thiết bị, chu kỳ bảo trì, quy trình thực hiện, tiêu chuẩn đánh giá, biểu mẫu ghi chép và hướng dẫn xử lý các sự cố phổ biến. Nội dung được xây dựng dựa trên khuyến cáo của nhà sản xuất, tiêu chuẩn an toàn và điều kiện vận hành thực tế của từng nhà máy.

Sổ tay bảo trì được sử dụng cho nhiều bộ phận tham gia quản lý và vận hành hệ thống băng tải tự động.

• Kỹ thuật viên bảo trì thực hiện kiểm tra, bảo dưỡng và sửa chữa theo đúng quy trình.
• Nhân viên vận hành theo dõi tình trạng thiết bị và phát hiện dấu hiệu bất thường.
• Trưởng bộ phận bảo trì lập kế hoạch, phân công công việc và đánh giá kết quả thực hiện.
• Quản lý nhà máy kiểm soát hiệu quả bảo trì và tối ưu chi phí vận hành.
• Đơn vị bảo trì bên ngoài tham khảo quy trình kỹ thuật trước khi thực hiện dịch vụ.

Các hạng mục kiểm tra định kỳ trong sổ tay bảo trì băng tải

Sổ tay hướng dẫn bảo trì hệ thống băng tải tự động cần quy định rõ các hạng mục phải kiểm tra theo chu kỳ. Các hạng mục nên được ghi nhận bằng biểu mẫu kiểm tra để thuận tiện cho việc theo dõi và đánh giá tình trạng thiết bị theo thời gian.

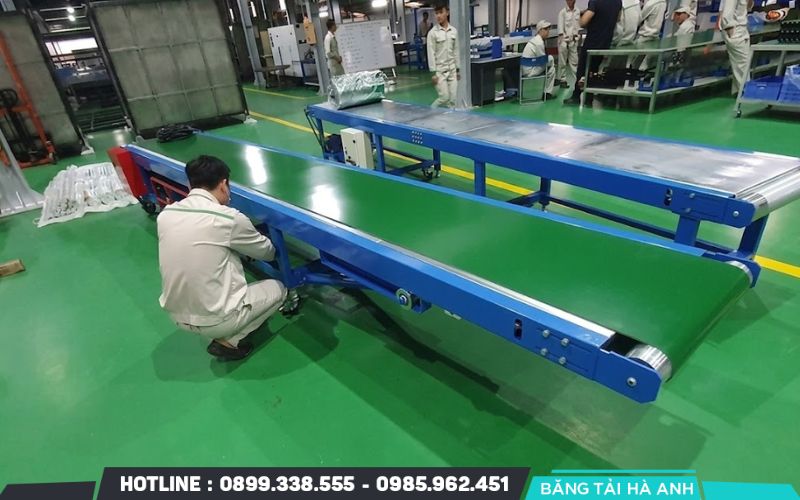

Kiểm tra cơ khí: Con lăn, khung sườn và cơ cấu truyền động

Hệ thống cơ khí là bộ phận chịu tải và truyền lực cho toàn bộ băng tải. Kiểm tra định kỳ giúp phát hiện hiện tượng mài mòn, biến dạng hoặc hư hỏng trước khi ảnh hưởng đến quá trình sản xuất.

Các hạng mục cần kiểm tra gồm:

• Kiểm tra độ mòn, độ đảo và khả năng quay của con lăn.
• Kiểm tra tình trạng ổ bi, bạc đạn và khả năng bôi trơn.
• Kiểm tra độ thẳng của khung sườn, giá đỡ và các mối hàn.
• Kiểm tra bu lông, đai ốc và các vị trí liên kết cơ khí.
• Kiểm tra động cơ, hộp giảm tốc, khớp nối và trục truyền động.
• Kiểm tra mức dầu bôi trơn và tình trạng rò rỉ của hộp giảm tốc.
• Kiểm tra tiếng ồn, độ rung và nhiệt độ của cụm truyền động trong quá trình vận hành.

Nếu phát hiện con lăn kẹt, khung bị cong hoặc hộp giảm tốc phát ra tiếng ồn bất thường, cần xử lý ngay để tránh làm tăng tải cho động cơ và gây hư hỏng lan sang các bộ phận khác.

Kiểm tra hệ thống điện và bảng điều khiển tự động

Hệ thống điện và điều khiển quyết định khả năng vận hành tự động của băng tải. Việc kiểm tra định kỳ giúp thiết bị hoạt động ổn định, giảm nguy cơ mất tín hiệu hoặc dừng dây chuyền ngoài kế hoạch.

Các hạng mục cần thực hiện gồm:

• Kiểm tra nguồn cấp điện và điện áp làm việc.
• Kiểm tra dây dẫn, đầu cốt và các điểm đấu nối.
• Kiểm tra PLC, biến tần và bộ điều khiển trung tâm.
• Kiểm tra contactor, relay, aptomat và các thiết bị đóng cắt.
• Kiểm tra hoạt động của cảm biến quang, cảm biến tiệm cận và cảm biến tốc độ.
• Kiểm tra màn hình HMI và các tín hiệu cảnh báo.
• Kiểm tra quạt làm mát, bộ lọc bụi và nhiệt độ bên trong tủ điều khiển.
• Kiểm tra chức năng của nút dừng khẩn cấp và các thiết bị bảo vệ.

Trong quá trình bảo trì cần vệ sinh tủ điện định kỳ, siết chặt các đầu nối và thay thế linh kiện có dấu hiệu lão hóa để đảm bảo hệ thống điều khiển hoạt động chính xác và ổn định.

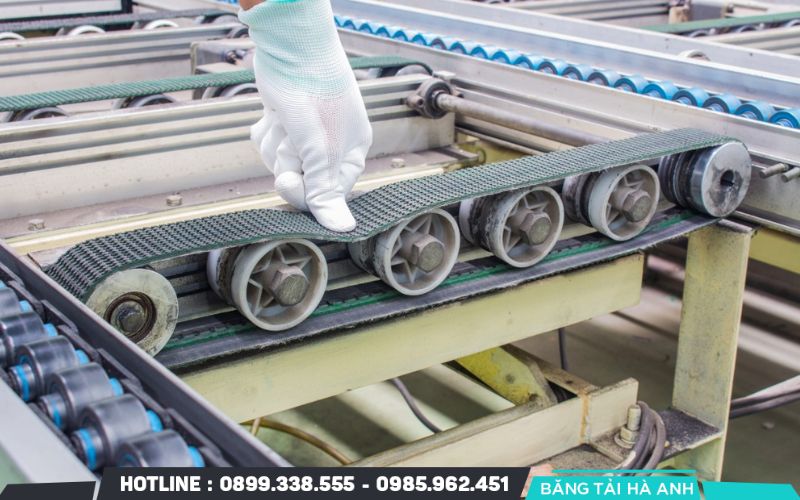

Kiểm tra bề mặt băng tải và độ căng dây đai

Dây băng tải là bộ phận tiếp xúc trực tiếp với vật liệu trong suốt quá trình vận chuyển. Tình trạng của dây băng ảnh hưởng trực tiếp đến năng suất, độ ổn định và tuổi thọ của toàn bộ hệ thống.

Các hạng mục cần kiểm tra gồm:

• Kiểm tra bề mặt dây băng có dấu hiệu rách, nứt hoặc bong tróc.
• Kiểm tra mối nối dây băng và mức độ liên kết.
• Kiểm tra độ căng của dây băng theo thông số kỹ thuật.
• Kiểm tra hiện tượng dây băng chạy lệch hoặc trượt trên pulley.
• Kiểm tra độ mòn của mặt pulley chủ động và pulley bị động.
• Kiểm tra tình trạng bám bụi, dầu mỡ hoặc vật liệu trên bề mặt dây băng.
• Kiểm tra khả năng làm việc của bộ phận căn chỉnh và bộ phận tăng đơ.

Dây băng cần được căn chỉnh đúng tâm và duy trì lực căng phù hợp. Dây quá chùng dễ gây trượt, giảm hiệu suất truyền động và làm mòn pulley. Dây quá căng làm tăng tải lên động cơ, ổ bi và các chi tiết truyền động, từ đó rút ngắn tuổi thọ của thiết bị.

Quy trình bảo trì hệ thống băng tải tự động theo khuyến nghị chuyên gia

Một quy trình bảo trì tiêu chuẩn giúp kỹ thuật viên thực hiện đúng trình tự công việc, hạn chế bỏ sót hạng mục và đảm bảo an toàn trong suốt quá trình bảo dưỡng. Trình tự dưới đây được xây dựng theo nguyên tắc bảo trì phòng ngừa, phù hợp với hầu hết các hệ thống băng tải tự động trong nhà máy.

Bước 1: Công tác chuẩn bị và ngắt nguồn an toàn (Lockout/Tagout)

Kỹ thuật viên cần dừng băng tải theo đúng quy trình vận hành, ngắt nguồn điện chính, khóa thiết bị đóng cắt và gắn thẻ cảnh báo theo quy trình Lockout/Tagout (LOTO). Sau đó, cần kiểm tra lại để xác nhận hệ thống không còn điện và các bộ phận chuyển động đã dừng hoàn toàn. Đồng thời cần chuẩn bị đầy đủ dụng cụ bảo trì, thiết bị đo kiểm, vật tư thay thế và phương tiện bảo hộ cá nhân.

Bước 2: Vệ sinh công nghiệp và loại bỏ dị vật

Sau khi bảo đảm an toàn, hãy vệ sinh toàn bộ hệ thống để loại bỏ bụi bẩn, dầu mỡ, vật liệu tồn đọng và các dị vật bám trên thiết bị. Quá trình vệ sinh tập trung vào bề mặt dây băng, con lăn, pulley, khung sườn, tủ điện và khu vực truyền động. Các khe hở, vị trí khó tiếp cận và khu vực tích tụ bụi cũng cần được làm sạch để tránh ảnh hưởng đến khả năng vận hành của thiết bị.

Bước 3: Bôi trơn các bộ phận chuyển động

Các vị trí cần bôi trơn gồm ổ bi, bạc đạn, trục quay, khớp nối, xích truyền động và các cơ cấu chuyển động khác. Đối với hộp giảm tốc, cần kiểm tra mức dầu, chất lượng dầu và thay mới khi đến chu kỳ bảo dưỡng. Không nên bôi quá nhiều chất bôi trơn vì lượng dầu mỡ dư thừa có thể bám bụi, làm giảm hiệu quả làm việc và gây ô nhiễm khu vực sản xuất. Việc sử dụng đúng loại dầu mỡ cũng giúp giảm ma sát, hạn chế mài mòn thiết bị.

Bước 4: Kiểm tra và hiệu chỉnh độ căng, độ lệch tâm

Kỹ thuật viên cần kiểm tra tình trạng chạy lệch của dây băng, độ mòn của pulley, khả năng quay của con lăn và hoạt động của bộ phận tăng đơ. Nếu phát hiện dây băng lệch khỏi tâm hoặc lực căng không phù hợp, cần tiến hành hiệu chỉnh theo đúng thông số kỹ thuật. Sau khi điều chỉnh, cần kiểm tra lại độ đồng tâm của các cụm truyền động và độ cân bằng của dây băng trên toàn bộ chiều dài hệ thống.

Bước 5: Chạy thử nghiệm và ghi chép nhật ký bảo trì

Sau khi hoàn thành bảo trì, hệ thống cần được lắp ráp đầy đủ, tháo khóa an toàn theo đúng quy trình và đưa vào chạy thử. Trong quá trình chạy thử, cần theo dõi tốc độ băng tải, độ ổn định của dây băng, tiếng ồn, độ rung, nhiệt độ động cơ, hoạt động của cảm biến và khả năng phản hồi của hệ thống điều khiển. Nếu phát hiện dấu hiệu bất thường, cần dừng thiết bị để kiểm tra và khắc phục trước khi vận hành chính thức.

Toàn bộ thông tin cần được ghi vào nhật ký bảo trì, bao gồm thời gian thực hiện, hạng mục đã kiểm tra, linh kiện đã thay thế, kết quả đánh giá và người chịu trách nhiệm. Hồ sơ bảo trì đầy đủ giúp doanh nghiệp theo dõi tình trạng thiết bị, xây dựng kế hoạch bảo dưỡng cho các chu kỳ tiếp theo và nâng cao hiệu quả quản lý hệ thống băng tải tự động.

Checklist bảo trì hệ thống băng tải tự động theo từng mốc thời gian

Một hệ thống băng tải chỉ vận hành ổn định khi được kiểm tra theo lịch bảo trì rõ ràng. Việc phân chia công việc theo từng mốc thời gian giúp doanh nghiệp kiểm soát tình trạng thiết bị, phát hiện sớm hư hỏng và giảm chi phí sửa chữa phát sinh.

Checklist kiểm tra hàng ngày

Kiểm tra hằng ngày giúp phát hiện nhanh các dấu hiệu bất thường trước khi hệ thống đi vào hoạt động. Đây là bước bảo trì đơn giản nhưng có vai trò quan trọng trong việc hạn chế sự cố đột xuất.

Các nội dung cần thực hiện gồm:

• Quan sát tình trạng vận hành của dây băng tải.
• Kiểm tra hiện tượng băng tải chạy lệch hoặc bị trượt.
• Kiểm tra tiếng ồn, độ rung của động cơ và cụm truyền động.
• Kiểm tra hoạt động của cảm biến và nút dừng khẩn cấp.
• Vệ sinh bụi bẩn, vật liệu rơi vãi trên băng tải và khu vực xung quanh.
• Ghi nhận các dấu hiệu bất thường vào nhật ký vận hành.

Nếu phát hiện hiện tượng bất thường, cần thông báo ngay cho bộ phận kỹ thuật để kiểm tra và xử lý trước khi tiếp tục vận hành.

Checklist bảo trì hàng tuần

Bảo trì hằng tuần tập trung vào việc kiểm tra các bộ phận chịu tải và chi tiết cơ khí thường xuyên làm việc dưới áp lực lớn.

Các hạng mục cần kiểm tra gồm:

• Kiểm tra độ căng của dây băng tải.
• Kiểm tra khả năng quay của con lăn và pulley.
• Kiểm tra bu lông, đai ốc và các điểm liên kết.
• Kiểm tra mức dầu hoặc mỡ bôi trơn tại các vị trí quy định.
• Vệ sinh tủ điện và khu vực truyền động.
• Kiểm tra hoạt động của hệ thống cảnh báo và thiết bị bảo vệ.

Việc thực hiện đầy đủ các công việc này giúp giảm tốc độ hao mòn và duy trì hiệu suất làm việc của hệ thống.

Checklist bảo trì hàng tháng

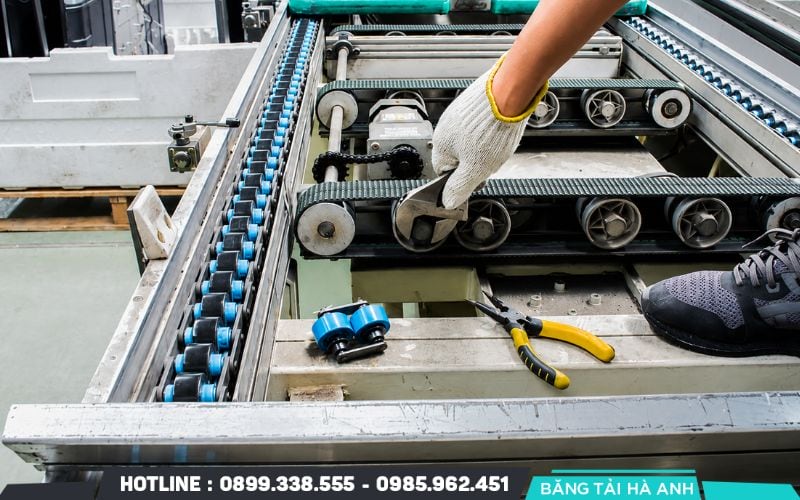

Bảo trì hằng tháng yêu cầu đánh giá chi tiết hơn về tình trạng của các cụm thiết bị chính. Kết quả kiểm tra là cơ sở để lập kế hoạch sửa chữa hoặc thay thế linh kiện khi cần thiết.

Những nội dung cần thực hiện gồm:

• Kiểm tra động cơ điện và hộp giảm tốc.
• Kiểm tra độ đồng tâm của trục truyền động.
• Kiểm tra độ mòn của dây băng, con lăn và pulley.
• Kiểm tra tình trạng ổ bi, bạc đạn và khớp nối.
• Kiểm tra PLC, biến tần, cảm biến và hệ thống điều khiển.
• Kiểm tra toàn bộ hệ thống điện, đầu nối và dây dẫn.

Sau khi hoàn thành, cần cập nhật đầy đủ kết quả vào hồ sơ bảo trì để theo dõi xu hướng xuống cấp của thiết bị.

Checklist bảo trì hàng quý

Bảo trì hằng quý tập trung vào việc đánh giá tổng thể khả năng vận hành của hệ thống và hiệu chỉnh các thông số kỹ thuật sau một thời gian dài khai thác.

Các công việc chính gồm:

• Hiệu chỉnh độ căng và độ lệch của dây băng tải.
• Kiểm tra độ mòn của các cụm truyền động.
• Thay dầu hộp giảm tốc nếu đến chu kỳ.
• Kiểm tra độ chính xác của cảm biến và thiết bị điều khiển.
• Kiểm tra toàn bộ thiết bị an toàn và hệ thống dừng khẩn cấp.
• Đánh giá mức tiêu hao điện năng và hiệu suất vận hành của hệ thống.

Đây cũng là thời điểm thích hợp để rà soát các hạng mục có dấu hiệu xuống cấp nhằm chủ động chuẩn bị vật tư thay thế.

Checklist bảo trì hàng năm

Bảo trì hằng năm là đợt kiểm tra toàn diện nhằm đánh giá tuổi thọ và tình trạng kỹ thuật của toàn bộ hệ thống băng tải tự động. Công việc này thường được thực hiện trong thời gian dừng máy theo kế hoạch của nhà máy.

Các hạng mục cần thực hiện gồm:

• Kiểm tra tổng thể toàn bộ kết cấu cơ khí và hệ thống truyền động.
• Thay thế các linh kiện đã hết tuổi thọ hoặc vượt giới hạn mài mòn.
• Kiểm tra và căn chỉnh toàn bộ dây băng tải.
• Kiểm định hệ thống điện, tủ điều khiển và thiết bị bảo vệ.
• Hiệu chuẩn cảm biến, PLC và các thiết bị đo lường nếu cần.
• Đánh giá hiệu suất vận hành của toàn bộ dây chuyền sau bảo trì.

Sau khi hoàn tất, doanh nghiệp nên cập nhật lại sổ tay hướng dẫn bảo trì hệ thống băng tải tự động, bổ sung lịch sử sửa chữa, linh kiện đã thay thế và kế hoạch bảo trì cho chu kỳ tiếp theo. Cách quản lý này giúp nâng cao độ tin cậy của thiết bị, tối ưu chi phí bảo dưỡng và duy trì hoạt động ổn định trong thời gian dài.

Các lỗi thường gặp khi bảo trì hệ thống băng tải tự động

Trong quá trình vận hành, hệ thống băng tải tự động có thể phát sinh nhiều lỗi do hao mòn tự nhiên, điều kiện làm việc hoặc bảo trì chưa đúng quy trình.

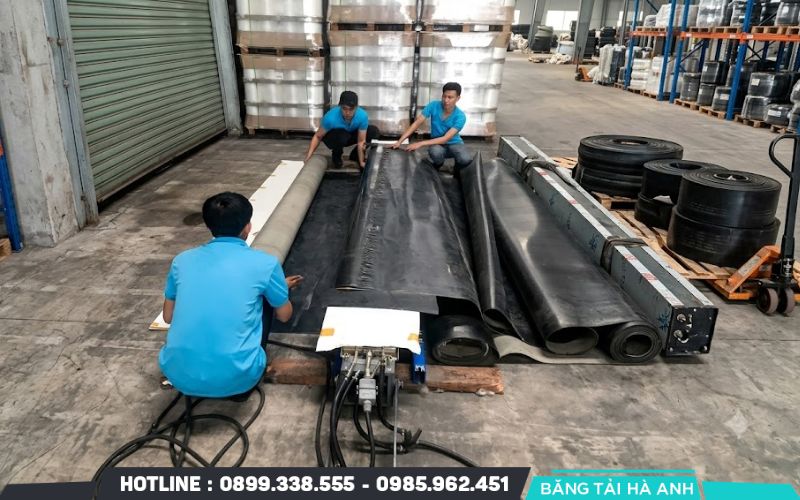

Băng tải chạy lệch

Băng tải chạy lệch làm dây băng dịch chuyển khỏi vị trí thiết kế, gây mài mòn mép băng, tăng tải cho con lăn và giảm tuổi thọ của các bộ phận liên quan.

Nguyên nhân thường gặp gồm:

• Độ căng dây băng không đồng đều.
• Con lăn hoặc pulley lắp đặt sai vị trí.
• Khung băng tải bị cong hoặc mất cân bằng.
• Vật liệu phân bố không đều trên bề mặt băng.
• Con lăn bị mòn hoặc quay không đồng tâm.

Trong quá trình bảo trì, cần kiểm tra độ căng dây băng, hiệu chỉnh cụm con lăn, căn chỉnh pulley và vệ sinh toàn bộ khu vực tiếp xúc với dây băng. Việc xử lý sớm giúp giảm hao mòn và duy trì khả năng vận chuyển ổn định.

Dây băng bị trượt

Dây băng bị trượt làm giảm hiệu quả truyền động và ảnh hưởng trực tiếp đến năng suất của hệ thống. Nếu hiện tượng này kéo dài, bề mặt dây băng và pulley sẽ bị mài mòn nhanh hơn bình thường.

Các nguyên nhân phổ biến gồm:

• Dây băng bị chùng.
• Pulley bị mòn hoặc bám bụi, dầu mỡ.
• Tải trọng vượt quá thiết kế.
• Bộ tăng đơ hoạt động không hiệu quả.
• Động cơ truyền động không đạt mô-men yêu cầu.

Khi bảo trì, cần kiểm tra và điều chỉnh lực căng của dây băng theo thông số kỹ thuật, vệ sinh bề mặt pulley và đánh giá tình trạng của bộ truyền động. Nếu dây băng đã xuống cấp, cần thay thế để bảo đảm khả năng vận hành.

Con lăn bị mòn hoặc kẹt

Con lăn là bộ phận tiếp xúc trực tiếp với dây băng và hoạt động liên tục trong suốt quá trình vận chuyển vật liệu. Sau thời gian dài sử dụng, con lăn có thể bị mòn, biến dạng hoặc kẹt ổ bi.

Dấu hiệu thường gặp gồm:

• Con lăn quay không đều.
• Xuất hiện tiếng rít hoặc tiếng va đập.
• Nhiệt độ tại ổ bi tăng bất thường.
• Dây băng bị rung hoặc chạy lệch.

Trong quá trình bảo trì, cần kiểm tra khả năng quay của từng con lăn, vệ sinh ổ bi, bôi trơn đúng quy định và thay thế các con lăn đã mòn hoặc hư hỏng. Việc thay thế kịp thời giúp giảm ma sát và hạn chế ảnh hưởng đến toàn bộ hệ thống.

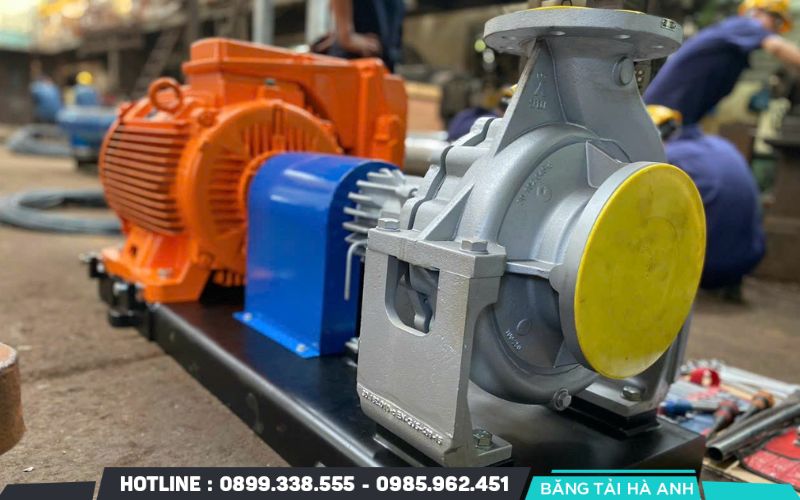

Động cơ quá nhiệt

Động cơ quá nhiệt là dấu hiệu cho thấy hệ thống đang làm việc vượt quá điều kiện thiết kế hoặc xuất hiện lỗi trong quá trình vận hành.

Một số nguyên nhân thường gặp gồm:

• Động cơ hoạt động quá tải.
• Hệ thống truyền động bị ma sát lớn.
• Thông gió hoặc làm mát không hiệu quả.
• Điện áp cấp không ổn định.
• Ổ bi hoặc hộp giảm tốc bị hư hỏng.

Trong quá trình bảo trì, cần đo nhiệt độ động cơ, kiểm tra dòng điện làm việc, vệ sinh quạt làm mát, kiểm tra ổ bi và đánh giá tình trạng của hộp giảm tốc. Nếu động cơ thường xuyên quá nhiệt, cần xác định nguyên nhân gốc để tránh hư hỏng cuộn dây và giảm tuổi thọ thiết bị.

Cảm biến hoạt động không ổn định

Cảm biến giữ vai trò giám sát và điều khiển hoạt động của hệ thống băng tải tự động. Khi cảm biến hoạt động không chính xác, dây chuyền có thể dừng đột ngột hoặc vận hành sai trình tự.

Các nguyên nhân phổ biến gồm:

• Bề mặt cảm biến bám bụi.
• Dây tín hiệu bị lỏng hoặc đứt.
• Khoảng cách lắp đặt không đúng tiêu chuẩn.
• Nguồn cấp không ổn định.
• Cảm biến đã hết tuổi thọ.

Trong quá trình bảo trì, cần vệ sinh cảm biến, kiểm tra dây dẫn, đo tín hiệu đầu vào và hiệu chỉnh vị trí lắp đặt. Nếu cảm biến không còn đáp ứng yêu cầu kỹ thuật, cần thay thế bằng thiết bị có thông số tương đương.

Tiếng ồn và rung bất thường

Tiếng ồn và rung bất thường là dấu hiệu cảnh báo nhiều bộ phận trong hệ thống đang gặp vấn đề. Hiện tượng này thường xuất hiện trước khi xảy ra hư hỏng nghiêm trọng.

Nguồn phát sinh có thể đến từ:

• Con lăn hoặc ổ bi bị mòn.
• Khớp nối truyền động bị lệch.
• Bu lông liên kết bị lỏng.
• Hộp giảm tốc thiếu dầu bôi trơn.
• Động cơ hoặc trục truyền động mất cân bằng.

Kỹ thuật viên cần xác định chính xác vị trí phát sinh tiếng ồn, kiểm tra độ rung của từng cụm thiết bị và đo nhiệt độ tại các bộ phận liên quan. Sau khi xác định nguyên nhân, cần siết chặt các liên kết, bổ sung chất bôi trơn, căn chỉnh lại hệ thống hoặc thay thế linh kiện hư hỏng.

Một sổ tay hướng dẫn bảo trì hệ thống băng tải tự động được xây dựng đầy đủ sẽ giúp doanh nghiệp kiểm soát tốt tình trạng thiết bị, tối ưu hiệu suất vận hành và giảm chi phí sửa chữa. Áp dụng quy trình bảo trì định kỳ cùng checklist kiểm tra theo từng mốc thời gian giúp phát hiện sớm hư hỏng và hạn chế sự cố ngoài kế hoạch. Doanh nghiệp nên cập nhật sổ tay thường xuyên theo tình trạng thực tế của hệ thống và khuyến nghị của nhà sản xuất để duy trì hiệu quả vận hành.
