Quy trình trình lắp đặt hệ thống băng tải chuẩn kỹ thuật

Trong mọi dây chuyền sản xuất, quy trình trình lắp đặt hệ thống băng tải quyết định trực tiếp đến hiệu suất vận hành, độ an toàn và tuổi thọ của thiết bị. Một quy trình đúng kỹ thuật giúp hạn chế sai sót trong thi công, giảm chi phí sửa chữa và bảo đảm hệ thống hoạt động ổn định ngay từ khi đưa vào sử dụng. Bài viết dưới đây tổng hợp đầy đủ các bước lắp đặt, tiêu chuẩn kỹ thuật và những lưu ý quan trọng để doanh nghiệp triển khai hệ thống băng tải đúng quy trình và đạt hiệu quả lâu dài.

Chuẩn bị trước khi lắp đặt hệ thống băng tải

Công tác chuẩn bị giúp quá trình lắp đặt diễn ra đúng tiến độ, hạn chế sai sót và đảm bảo hệ thống vận hành ổn định sau khi hoàn thiện. Trước khi thi công, đơn vị thực hiện cần kiểm tra đầy đủ hiện trạng công trình, hồ sơ kỹ thuật, vật tư và các điều kiện an toàn.

Khảo sát mặt bằng và điều kiện vận hành

Khảo sát mặt bằng giúp xác định phương án lắp đặt phù hợp với điều kiện thực tế. Đội ngũ kỹ thuật cần đánh giá diện tích lắp đặt, kết cấu nền móng, không gian vận hành, hướng di chuyển của hàng hóa và môi trường làm việc. Kết quả khảo sát là cơ sở để bố trí vị trí băng tải hợp lý và hạn chế phát sinh trong quá trình thi công.

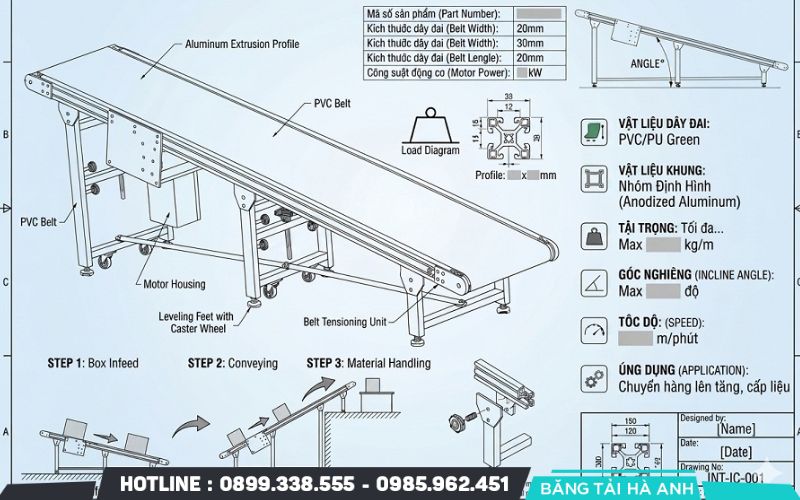

Kiểm tra bản vẽ kỹ thuật và thông số thiết kế

Bản vẽ kỹ thuật cần được đối chiếu với hiện trạng trước khi lắp đặt. Kỹ thuật viên kiểm tra kích thước hệ thống, tải trọng thiết kế, vị trí các cụm truyền động, sơ đồ điện và các thông số vận hành. Việc rà soát kỹ giúp bảo đảm toàn bộ thiết bị được lắp đặt đúng yêu cầu kỹ thuật.

Chuẩn bị vật tư, thiết bị và nhân lực

Toàn bộ vật tư và thiết bị cần được kiểm tra về số lượng, chủng loại và chất lượng trước khi đưa vào thi công. Đồng thời, đơn vị lắp đặt cần bố trí đầy đủ nhân lực có chuyên môn cùng các dụng cụ hỗ trợ để bảo đảm tiến độ và chất lượng công việc.

Đảm bảo an toàn lao động trước khi thi công

An toàn lao động là yêu cầu bắt buộc trong quá trình lắp đặt hệ thống băng tải. Nhân sự thi công cần được trang bị đầy đủ bảo hộ, kiểm tra thiết bị nâng hạ, bố trí khu vực làm việc an toàn và thực hiện đúng quy trình kỹ thuật. Công tác chuẩn bị này giúp giảm thiểu rủi ro và bảo đảm quá trình thi công diễn ra liên tục.

Quy trình lắp đặt hệ thống băng tải chuẩn kỹ thuật

Quy trình lắp đặt hệ thống băng tải cần được thực hiện theo đúng trình tự kỹ thuật để bảo đảm độ chính xác, tăng tuổi thọ thiết bị và duy trì khả năng vận hành ổn định trong thời gian dài.

Bước 1: Định vị và lắp đặt khung băng tải

Khung băng tải là bộ phận chịu lực chính của toàn hệ thống. Đội ngũ kỹ thuật cần định vị chính xác vị trí lắp đặt theo bản vẽ thiết kế trước khi cố định khung. Các công việc thực hiện gồm:

• Xác định tim tuyến và cao độ lắp đặt.
• Đặt từng đoạn khung đúng vị trí thiết kế.
• Liên kết các đoạn khung bằng bu lông hoặc hàn theo yêu cầu.
• Kiểm tra độ ngang, độ thẳng và cao độ bằng thiết bị đo chuyên dụng.
• Siết chặt toàn bộ liên kết sau khi căn chỉnh hoàn tất.

Khung được lắp đặt chính xác sẽ tạo nền tảng ổn định cho các bước tiếp theo.

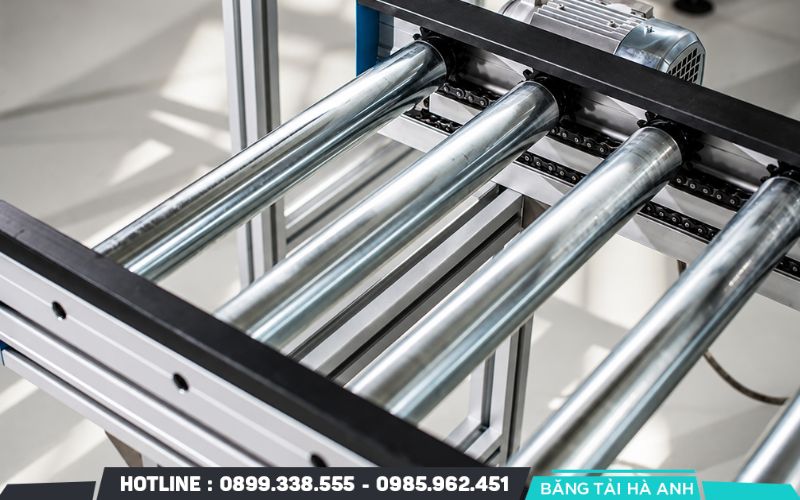

Bước 2: Lắp con lăn, puly và cơ cấu truyền động

Sau khi hoàn thiện phần khung, đội ngũ kỹ thuật tiến hành lắp các cụm truyền động. Các hạng mục bao gồm:

• Lắp con lăn đỡ và con lăn hồi.
• Lắp puly chủ động và puly bị động.
• Lắp gối đỡ, ổ bi và khớp nối.
• Lắp bộ truyền động theo đúng hướng quay thiết kế.

Khoảng cách giữa các con lăn cần đúng tiêu chuẩn để hạn chế hiện tượng võng băng và tăng khả năng chịu tải.

Bước 3: Lắp dây băng tải và căn chỉnh độ căng

Dây băng tải được lắp sau khi toàn bộ cụm khung và con lăn đã hoàn thiện. Quy trình thực hiện gồm:

• Luồn dây băng theo đúng hướng vận hành.
• Nối băng tải bằng phương pháp phù hợp với vật liệu.
• Điều chỉnh lực căng theo thông số của nhà sản xuất.
• Kiểm tra khả năng chuyển động trên toàn bộ chiều dài hệ thống.

Độ căng phù hợp giúp hạn chế hiện tượng trượt băng, lệch băng và mài mòn sớm.

Bước 4: Lắp đặt động cơ, hộp giảm tốc và hệ thống điện điều khiển

Động cơ và hộp giảm tốc cần được lắp đúng vị trí để truyền lực ổn định đến puly chủ động. Các công việc bao gồm:

• Cố định động cơ trên bệ đỡ.
• Lắp hộp giảm tốc và khớp nối.
• Kết nối hệ thống điện điều khiển.
• Lắp cảm biến, công tắc hành trình và thiết bị bảo vệ.
• Kiểm tra chiều quay của động cơ trước khi vận hành.

Hệ thống điện cần được đấu nối đúng sơ đồ và kiểm tra khả năng cách điện trước khi cấp nguồn.

Bước 5: Căn chỉnh đồng tâm, độ thẳng và cân bằng toàn hệ thống

Đây là bước quyết định đến độ ổn định của hệ thống sau khi đưa vào sử dụng. Đội ngũ kỹ thuật cần kiểm tra:

• Độ đồng tâm giữa động cơ và hộp giảm tốc.
• Độ đồng trục của các puly.
• Độ thẳng của khung băng tải.
• Độ cân bằng của toàn bộ hệ thống.
• Khả năng quay tự do của các con lăn.

Việc căn chỉnh chính xác giúp giảm rung động, hạn chế tiếng ồn và kéo dài tuổi thọ linh kiện.

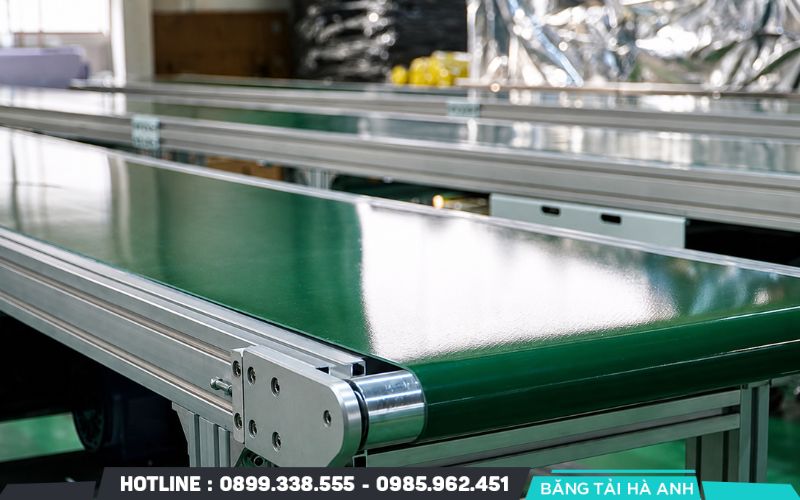

Bước 6: Chạy thử không tải và có tải

Chạy thử giúp đánh giá toàn diện khả năng vận hành trước khi nghiệm thu. Quá trình kiểm tra thường được thực hiện theo hai giai đoạn:

• Chạy không tải để kiểm tra độ ổn định của động cơ, dây băng và hệ truyền động.
• Chạy có tải theo đúng công suất thiết kế để đánh giá khả năng vận chuyển thực tế.

Trong quá trình chạy thử, kỹ thuật viên cần theo dõi:

• Tốc độ vận hành.
• Độ lệch của dây băng.
• Tiếng ồn và độ rung.
• Nhiệt độ động cơ và hộp giảm tốc.
• Hoạt động của hệ thống điện và cảm biến.

Nếu phát hiện bất thường, cần điều chỉnh ngay trước khi bàn giao.

Bước 7: Nghiệm thu, bàn giao và hướng dẫn vận hành

Sau khi hệ thống vận hành ổn định, đơn vị thi công tiến hành nghiệm thu theo các tiêu chí kỹ thuật đã thống nhất.

Nội dung nghiệm thu gồm:

• Kiểm tra toàn bộ kết cấu cơ khí.
• Kiểm tra hệ thống điện và điều khiển.
• Đánh giá khả năng vận hành theo tải thiết kế.
• Xác nhận các thông số đáp ứng yêu cầu kỹ thuật.

Sau nghiệm thu, đơn vị thi công bàn giao hồ sơ kỹ thuật, hướng dẫn quy trình vận hành, bảo dưỡng định kỳ và các lưu ý an toàn để doanh nghiệp khai thác hệ thống hiệu quả và bền vững.

Các tiêu chuẩn kỹ thuật cần đáp ứng khi lắp đặt hệ thống băng tải

Sau khi hoàn thành lắp đặt, toàn bộ hệ thống cần đáp ứng các tiêu chuẩn kỹ thuật cơ bản trước khi đưa vào vận hành. Việc kiểm tra đầy đủ giúp bảo đảm băng tải hoạt động ổn định, an toàn và đạt hiệu suất thiết kế.

Độ thẳng và độ cân bằng của khung

Khung băng tải là kết cấu chịu lực của toàn hệ thống nên cần được lắp đặt chính xác. Độ thẳng của khung phải đồng đều trên toàn bộ chiều dài, không xuất hiện hiện tượng cong, xoắn hoặc lệch tâm. Đồng thời, các chân đỡ cần được cân bằng để phân bố tải trọng đều, hạn chế rung lắc và giảm áp lực lên các cụm truyền động trong quá trình vận hành.

Độ căng và khả năng căn chỉnh băng tải

Độ căng của dây băng cần được điều chỉnh theo đúng thông số thiết kế. Dây băng quá căng sẽ làm tăng tải cho động cơ và ổ bi, trong khi dây quá chùng dễ gây trượt hoặc lệch khỏi con lăn. Sau khi căn chỉnh, băng tải phải chạy ổn định theo đúng tâm, không xuất hiện hiện tượng lệch băng, võng băng hoặc rung bất thường.

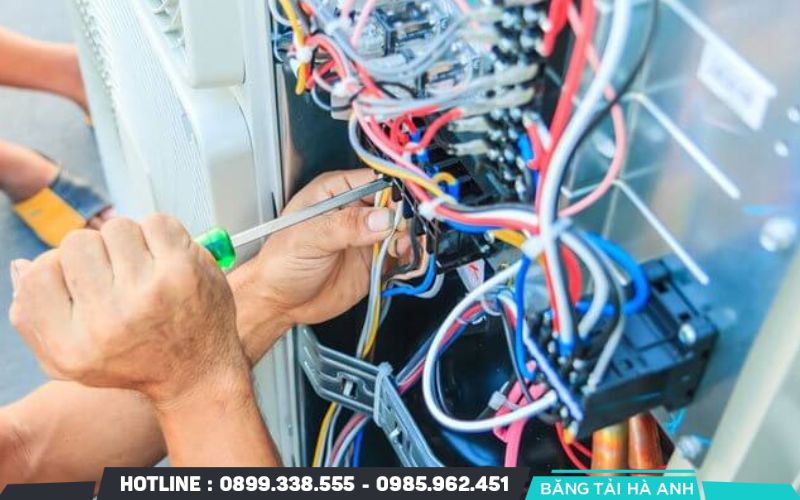

Kiểm tra hệ thống điện, cảm biến và thiết bị an toàn

Hệ thống điện cần được đấu nối đúng sơ đồ và kiểm tra khả năng hoạt động trước khi cấp nguồn. Các cảm biến, công tắc hành trình, nút dừng khẩn cấp và thiết bị bảo vệ phải hoạt động chính xác theo thiết kế. Đồng thời, toàn bộ dây dẫn, tủ điện và thiết bị điều khiển cần được kiểm tra khả năng cách điện, tiếp địa và bảo vệ quá tải để bảo đảm an toàn trong quá trình vận hành.

Tiêu chí nghiệm thu trước khi đưa vào sử dụng

Công tác nghiệm thu cần được thực hiện sau khi hệ thống hoàn thành quá trình chạy thử. Hệ thống chỉ được đưa vào sử dụng khi đáp ứng đầy đủ các yêu cầu về kết cấu cơ khí, độ ổn định khi vận hành, khả năng chịu tải, độ an toàn của hệ thống điện và các thông số kỹ thuật theo hồ sơ thiết kế. Đồng thời, toàn bộ hồ sơ kỹ thuật, hướng dẫn vận hành và kế hoạch bảo trì cũng cần được bàn giao đầy đủ.

Những lỗi thường gặp trong quy trình lắp đặt hệ thống băng tải

Một số sai sót trong quá trình lắp đặt có thể ảnh hưởng trực tiếp đến tuổi thọ thiết bị và hiệu quả vận hành. Việc nhận biết sớm các lỗi phổ biến giúp doanh nghiệp khắc phục kịp thời và hạn chế chi phí sửa chữa.

Lắp khung sai cao độ hoặc sai tâm

Khung băng tải lắp không đúng cao độ hoặc lệch tim tuyến sẽ làm toàn bộ hệ thống mất cân bằng. Sai số này thường gây rung lắc, lệch dây băng, tăng tải cho con lăn và làm giảm tuổi thọ của các bộ phận truyền động.

Dây băng bị lệch, trượt hoặc quá căng

Đây là lỗi phổ biến khi căn chỉnh dây băng không đúng kỹ thuật. Dây băng bị lệch làm vật liệu vận chuyển không ổn định, trong khi hiện tượng trượt làm giảm hiệu suất truyền động. Nếu lực căng vượt mức cho phép, dây băng và ổ bi sẽ bị mài mòn nhanh hơn, đồng thời động cơ phải làm việc với tải lớn hơn thiết kế.

Động cơ và puly không đồng trục

Động cơ, hộp giảm tốc và puly cần được lắp đặt đồng tâm để truyền lực ổn định. Nếu các cụm truyền động không đồng trục, hệ thống sẽ phát sinh rung động, tiếng ồn, hao mòn khớp nối và giảm hiệu suất truyền động trong quá trình vận hành liên tục.

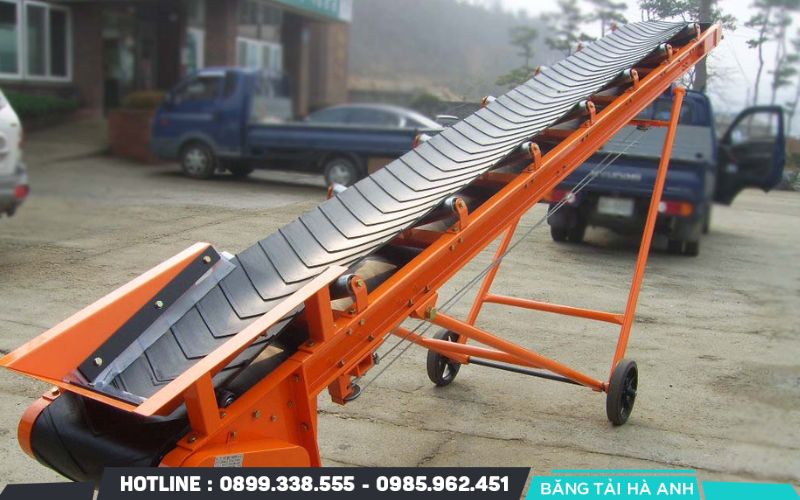

Bỏ qua bước kiểm tra và chạy thử

Nhiều sự cố phát sinh do hệ thống được đưa vào sử dụng ngay sau khi lắp đặt. Việc bỏ qua bước kiểm tra và chạy thử khiến các lỗi về cơ khí, điện hoặc căn chỉnh không được phát hiện kịp thời. Chạy thử đầy đủ giúp đánh giá khả năng vận hành, phát hiện bất thường và điều chỉnh trước khi nghiệm thu chính thức.

Câu hỏi thường gặp

Dưới đây là những câu hỏi được nhiều doanh nghiệp quan tâm khi triển khai quy trình lắp đặt hệ thống băng tải.

Thời gian lắp đặt hệ thống băng tải mất bao lâu?

Thời gian lắp đặt phụ thuộc vào quy mô hệ thống, chiều dài băng tải, mức độ phức tạp của kết cấu và điều kiện thi công thực tế. Với các hệ thống tiêu chuẩn, quá trình lắp đặt thường kéo dài từ 1–3 ngày.

Đối với dây chuyền băng tải nhiều tầng, tích hợp thiết bị tự động hoặc hệ thống điều khiển phức tạp, thời gian có thể từ 1–3 tuần. Tiến độ sẽ được rút ngắn nếu mặt bằng, vật tư và nhân lực được chuẩn bị đầy đủ trước khi thi công.

Sau khi lắp đặt cần kiểm tra những hạng mục nào?

Trước khi đưa vào vận hành chính thức, toàn bộ hệ thống cần được kiểm tra để bảo đảm đáp ứng yêu cầu kỹ thuật. Các hạng mục quan trọng gồm độ thẳng của khung, độ căng và khả năng chạy đúng tâm của dây băng, hoạt động của con lăn, puly, động cơ và hộp giảm tốc.

Đồng thời, hệ thống điện, cảm biến, nút dừng khẩn cấp và các thiết bị bảo vệ cũng cần được kiểm tra đầy đủ. Cuối cùng, hệ thống phải trải qua quá trình chạy thử không tải và có tải để xác nhận khả năng vận hành ổn định.

Bao lâu nên bảo trì hệ thống băng tải sau khi đưa vào vận hành?

Thời gian bảo trì phụ thuộc vào cường độ sử dụng và môi trường làm việc của hệ thống. Trong điều kiện vận hành thông thường, doanh nghiệp nên kiểm tra định kỳ hằng tuần để phát hiện sớm các dấu hiệu bất thường.

Việc bảo dưỡng tổng thể nên thực hiện sau mỗi 3–6 tháng, bao gồm kiểm tra độ căng dây băng, bôi trơn ổ bi, siết lại các mối liên kết, kiểm tra động cơ, hộp giảm tốc và hệ thống điện. Đối với băng tải làm việc liên tục hoặc trong môi trường nhiều bụi, độ ẩm cao hoặc hóa chất, chu kỳ bảo trì cần được rút ngắn để duy trì hiệu suất và kéo dài tuổi thọ thiết bị.

Thực hiện đúng quy trình trình lắp đặt hệ thống băng tải giúp hệ thống vận hành ổn định, nâng cao năng suất và giảm thiểu rủi ro trong quá trình sử dụng. Mỗi giai đoạn từ khảo sát, lắp đặt, căn chỉnh đến nghiệm thu đều cần tuân thủ các yêu cầu kỹ thuật để bảo đảm chất lượng tổng thể. Doanh nghiệp nên lựa chọn đơn vị có kinh nghiệm, áp dụng quy trình tiêu chuẩn và xây dựng kế hoạch bảo trì định kỳ nhằm duy trì hiệu quả vận hành cũng như kéo dài tuổi thọ của toàn bộ hệ thống.
