Thiết kế băng tải con lăn là khâu then chốt quyết định đến tính ổn định và năng suất của toàn bộ hệ thống hậu cần trong nhà máy. Một bản vẽ kỹ thuật chuẩn xác không chỉ giúp tối ưu hóa không gian mà còn giảm thiểu tối đa các rủi ro kẹt hỏng hàng hóa. Việc tính toán sai lệch các thông số về đường kính ống hay khoảng cách trục sẽ dẫn đến lãng phí chi phí đầu tư đáng kể. Bài viết này phân tích sâu các bước tính toán và tiêu chuẩn vật liệu quan trọng.
Thiết kế băng tải con lăn là gì? Tầm quan trọng trong sản xuất
Hoạt động thiết kế băng tải con lăn chuẩn xác giúp doanh nghiệp sở hữu một hệ thống vận chuyển hàng hóa tối ưu và bền bỉ.
Khái niệm thiết kế băng tải con lăn

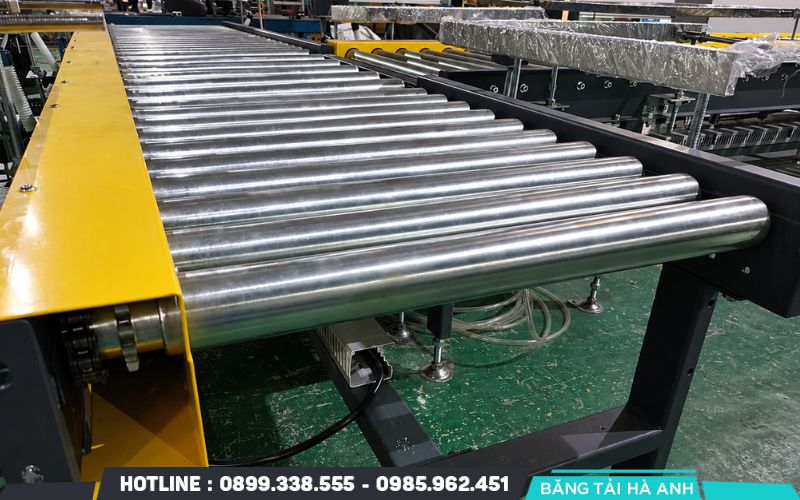

Thiết kế băng tải con lăn là quá trình tính toán kỹ thuật để tạo ra hệ thống vận chuyển hàng hóa bằng các ống trụ quay. Kỹ sư thực hiện xây dựng bản vẽ chi tiết về cấu trúc khung sườn, kích thước con lăn và phương thức truyền động. Quá trình này đòi hỏi sự kết hợp giữa kiến thức cơ khí chế tạo và đặc điểm vật lý của sản phẩm vận chuyển.
Một bản thiết kế hoàn chỉnh phải đảm bảo tính khả thi về mặt thi công và đáp ứng đúng công năng sử dụng. Kết quả của việc thiết kế là các thông số kỹ thuật chính xác cho việc gia công và lắp đặt tại nhà máy.
Vai trò của thiết kế trong quy trình sản xuất
Bản thiết kế bài bản giúp dây chuyền sản xuất vận hành liên tục và giảm thiểu các sự cố kỹ thuật. Hệ thống băng tải con lăn được thiết kế tốt giúp tối ưu hóa không gian nhà xưởng và luân chuyển hàng hóa nhanh chóng. Việc tính toán đúng tải trọng giúp bảo vệ thiết bị khỏi tình trạng biến dạng hoặc gãy hỏng trong quá trình làm việc. Thiết kế chính xác còn hỗ trợ doanh nghiệp kiểm soát chi phí đầu tư và tiết kiệm điện năng vận hành.
Các thông số đầu vào bắt buộc khi thiết kế băng tải con lăn
Việc xác định chính xác các số liệu kỹ thuật ngay từ đầu giúp hệ thống vận hành ổn định và tránh lãng phí vật tư.
Đường kính con lăn và vật liệu chế tạo
Đường kính con lăn quyết định khả năng chịu tải và tốc độ quay của hệ thống. Bạn lựa chọn đường kính phổ biến như 42mm, 50mm, 60mm hoặc 76mm tùy theo khối lượng sản phẩm. Vật liệu chế tạo con lăn thường là thép mạ kẽm, inox 304 hoặc nhựa tùy vào môi trường làm việc. Con lăn thép mạ kẽm phù hợp cho hàng hóa thông thường trong điều kiện khô ráo. Con lăn inox 304 đáp ứng tốt yêu cầu vệ sinh an toàn thực phẩm và chống ăn mòn hóa chất.
Khoảng cách con lăn
Khoảng cách giữa hai tâm con lăn liên tiếp (Pitch) ảnh hưởng đến sự thăng bằng của sản phẩm khi di chuyển. Bạn phải đảm bảo ít nhất ba con lăn luôn tiếp xúc và nâng đỡ sản phẩm tại mọi thời điểm. Khoảng cách này được tính toán dựa trên chiều dài nhỏ nhất của kiện hàng cần vận chuyển. Nếu khoảng cách quá lớn, sản phẩm sẽ bị rung lắc hoặc kẹt giữa hai con lăn.
Chiều dài, chiều rộng và độ cao băng tải

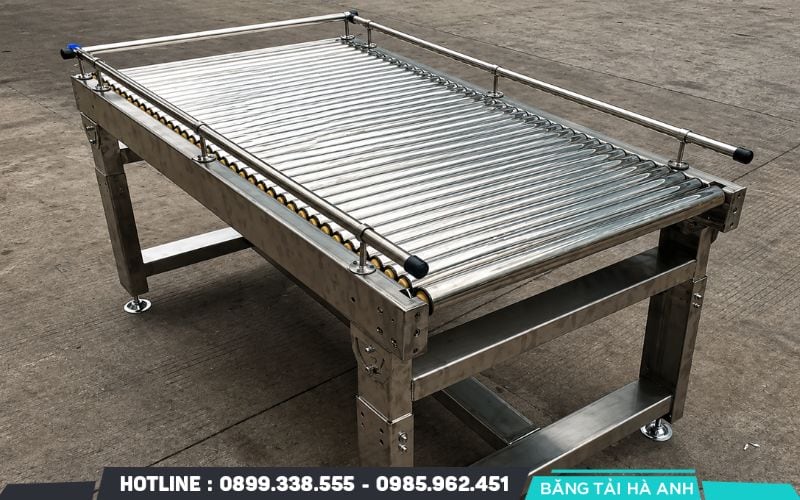

Chiều rộng của băng tải phải lớn hơn chiều rộng sản phẩm ít nhất 50mm để tránh va chạm vào khung sườn. Chiều dài hệ thống được thiết kế dựa trên khoảng cách giữa các công đoạn sản xuất trong nhà xưởng. Độ cao băng tải cần được tính toán phù hợp với tầm với và tư thế làm việc của công nhân. Bạn nên tích hợp bộ phận tăng chỉnh chiều cao ở chân đế để linh hoạt điều chỉnh tại hiện trường.
Tốc độ băng tải và khả năng vận hành
Tốc độ vận chuyển được xác định dựa trên yêu cầu năng suất của toàn bộ dây chuyền sản xuất. Bạn có thể thiết kế băng tải chạy với tốc độ cố định hoặc điều chỉnh qua bộ biến tần. Tốc độ quá nhanh dễ gây ra va chạm mạnh giữa các kiện hàng tại điểm cuối. Hệ thống truyền động phải đảm bảo sự đồng bộ giữa tốc độ của motor và tốc độ quay của từng con lăn.
Khả năng chịu tải và độ bền kết cấu
Tải trọng thiết kế bao gồm tổng khối lượng sản phẩm lớn nhất hiện diện trên băng tải cùng một lúc. Khung sườn phải có độ cứng vững cao để không bị võng hoặc biến dạng dưới áp lực hàng hóa. Bạn lựa chọn độ dày thép khung từ 2mm đến 5mm tùy theo mức độ tải nặng hay nhẹ. Trục con lăn phải đủ cứng để chịu được lực uốn khi tải trọng tập trung tại vị trí giữa.
Quy trình tính toán và thiết kế băng tải con lăn chi tiết
Việc tuân thủ quy trình thiết kế băng tải con lăn chuẩn giúp kỹ sư hạn chế sai sót kỹ thuật và đảm bảo tính kinh tế cho dự án.
Bước 1: Phân tích yêu cầu và bài toán sản xuất
Kỹ sư tiến hành thu thập thông số về kích thước, trọng lượng và hình dạng đáy của sản phẩm. Bạn phải xác định năng suất vận chuyển mục tiêu để tính toán nhịp độ làm việc cho hệ thống. Thông tin về quy trình sản xuất giúp bạn biết băng tải đóng vai trò vận chuyển đơn thuần hay tích hợp kiểm tra chất lượng.
Bước 2: Lựa chọn loại băng tải
Bạn căn cứ vào mục đích sử dụng để chọn giữa băng tải con lăn tự do, truyền động xích hay truyền động đai. Băng tải tự do là giải pháp tiết kiệm cho các vị trí đẩy hàng thủ công hoặc lắp đặt có độ dốc. Băng tải con lăn truyền động phù hợp cho dây chuyền yêu cầu kiểm soát tốc độ và tự động hóa cao. Bạn cũng cần cân nhắc loại băng tải cố định hoặc băng tải con lăn xếp linh hoạt cho các không gian hẹp.
Bước 3: Thiết kế layout và hướng di chuyển
Bạn tiến hành vẽ sơ đồ bố trí hệ thống trên mặt bằng thực tế của nhà xưởng. Thiết kế phải xác định rõ các đoạn thẳng, đoạn cong 90 độ hay các điểm giao cắt giữa các nhánh băng tải. Hướng di chuyển của hàng hóa cần đảm bảo tính logic và không gây cản trở các lối đi lại xung quanh.

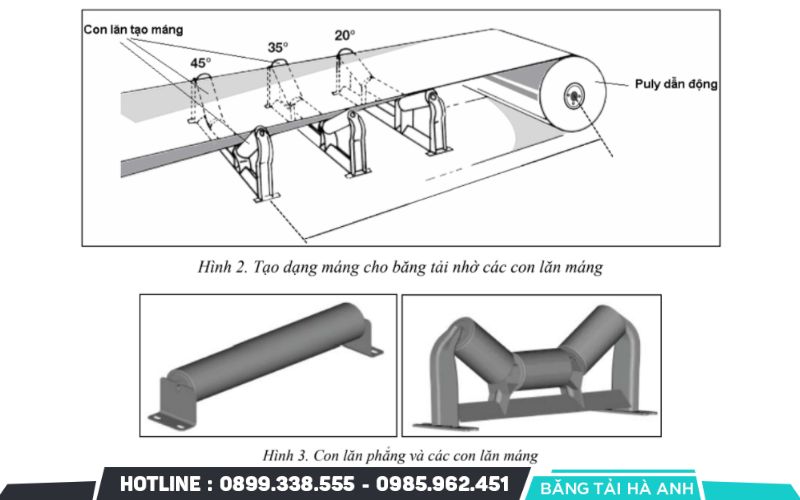

Bạn hãy tính toán chiều cao làm việc sao cho thuận tiện nhất với tư thế của công nhân đứng máy. Bản vẽ layout chi tiết giúp các bộ phận liên quan có cái nhìn tổng quát về hệ thống sau khi lắp đặt.
Bước 4: Tính toán tải trọng và công suất hệ thống
Kỹ sư thực hiện tính toán tổng trọng lượng hàng hóa lớn nhất tập trung trên băng tải tại một thời điểm. Bạn dựa vào tổng tải trọng này để lựa chọn công suất động cơ và tỉ số truyền của hộp giảm tốc. Các lực ma sát giữa con lăn và trục quay cần được tính toán kỹ để đảm bảo motor khởi động mượt mà. Bạn phải cộng thêm hệ số an toàn từ 1.2 đến 1.5 để hệ thống chịu được các trường hợp quá tải đột ngột.
Bước 5: Lựa chọn vật liệu và linh kiện
Bạn lựa chọn vật liệu khung sườn là thép sơn tĩnh điện, nhôm định hình hoặc inox dựa trên môi trường làm việc. Con lăn phải có đường kính và chiều dày ống phù hợp với tải trọng đã tính toán ở bước trước. Bạn chọn loại vòng bi có nắp che bụi để tăng tuổi thọ và độ êm ái khi vận hành. Các thiết bị điều khiển như biến tần và cảm biến cần được chọn từ các thương hiệu uy tín để đảm bảo tính ổn định.
Bước 6: Kiểm tra, mô phỏng và tối ưu thiết kế
Kỹ sư sử dụng các phần mềm chuyên ngành để mô phỏng khả năng chịu lực của khung sườn dưới tác động của tải trọng. Bạn thực hiện tinh chỉnh các chi tiết chưa hợp lý để giảm thiểu khối lượng vật tư mà vẫn đảm bảo độ cứng vững. Việc kiểm tra va chạm giữa các bộ phận chuyển động giúp loại bỏ các rủi ro kẹt hỏng khi vận hành thực tế. Bạn hãy rà soát lại các tiêu chuẩn an toàn như rào chắn bảo vệ và các nút dừng khẩn cấp trên bản vẽ.
Các loại băng tải con lăn phổ biến trong bản thiết kế
Mỗi loại băng tải con lăn được thiết kế riêng biệt để đáp ứng các nhu cầu vận chuyển và không gian nhà xưởng khác nhau.
Thiết kế băng tải con lăn tự do
Băng tải con lăn tự do vận hành dựa vào lực đẩy thủ công của con người hoặc trọng lực khi lắp đặt độ dốc. Kỹ sư thường thiết kế hệ thống này với khung sườn đơn giản bằng thép sơn tĩnh điện hoặc nhôm định hình. Con lăn được lắp đặt trên các ổ bi có độ nhạy cao để giảm thiểu lực ma sát khi hàng hóa di chuyển. Loại băng tải này là giải pháp tối ưu về chi phí cho các khu vực đóng gói hoặc kiểm hàng đơn giản. Bạn có thể dễ dàng lắp ghép thêm các đoạn băng tải tự do để mở rộng dây chuyền sản xuất hiện có.
Thiết kế băng tải con lăn truyền động bằng xích hoặc dây đai
Hệ thống này sử dụng động cơ để điều khiển các con lăn quay đồng bộ qua cơ cấu xích hoặc dây đai chuyên dụng. Thiết kế truyền động xích phù hợp cho các kiện hàng có trọng tải lớn và yêu cầu độ bám cao giữa con lăn với xích. Truyền động bằng dây đai (O-ring hoặc Poly-V) giúp hệ thống vận hành êm ái và đạt tốc độ cao hơn. Bạn có thể điều chỉnh tốc độ vận chuyển thông qua bộ biến tần tích hợp trong tủ điện điều khiển.

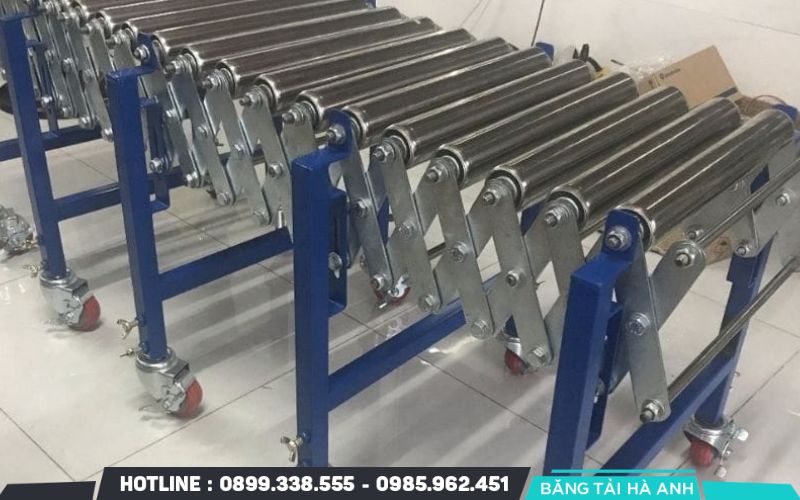

Thiết kế băng tải con lăn xếp
Băng tải con lăn xếp sở hữu khả năng thay đổi chiều dài và uốn cong linh hoạt nhờ kết cấu khung hình zic-zac. Kỹ sư thiết kế các khớp nối di động giúp hệ thống có thể thu gọn lại khi không sử dụng để tiết kiệm diện tích. Chân đế của băng tải xếp luôn được trang bị bánh xe có khóa để di chuyển thuận tiện giữa các vị trí làm việc. Loại này thường được ứng dụng để dẫn hàng trực tiếp từ kho lên xe tải hoặc container tại các bến bãi.
Thiết kế băng tải con lăn góc cong
Băng tải góc cong thực hiện nhiệm vụ chuyển hướng dòng hàng 90 độ hoặc 180 độ trong dây chuyền. Thiết kế này sử dụng các con lăn hình nón (con lăn côn) để đảm bảo hàng hóa không bị văng ra ngoài khi vào cua. Tốc độ của các con lăn tại góc cong phải được tính toán để đồng bộ với các đoạn băng tải thẳng nối tiếp. Khung sườn góc cong yêu cầu độ chính xác cơ khí cao để các con lăn quay đều quanh một tâm trục cố định.
Tiêu chuẩn lựa chọn vật liệu con lăn trong thiết kế
Việc lựa chọn đúng vật liệu con lăn giúp cân bằng giữa chi phí đầu tư ban đầu và độ bền vận hành của hệ thống.
Con lăn thép mạ kẽm cho hàng hóa thông thường
Thép mạ kẽm là vật liệu phổ biến nhất nhờ khả năng chịu tải tốt và giá thành hợp lý. Lớp mạ kẽm bề mặt giúp bảo vệ lõi thép khỏi hiện tượng oxy hóa trong môi trường nhà kho thông thường. Bạn nên sử dụng loại con lăn này để vận chuyển các kiện hàng như thùng carton, pallet gỗ hoặc linh kiện cơ khí. Độ cứng cao của thép đảm bảo con lăn không bị biến dạng khi làm việc với cường độ cao liên tục.
Con lăn Inox 304 cho ngành thực phẩm và y tế
Inox 304 sở hữu bề mặt sáng bóng, không gỉ sét và có khả năng chống bám bẩn tuyệt vời. Vật liệu này đáp ứng các tiêu chuẩn khắt khe về vệ sinh an toàn thực phẩm và dễ dàng vệ sinh bằng hóa chất tẩy rửa. Kỹ sư ưu tiên lựa chọn con lăn inox cho các nhà máy chế biến thủy sản, nước giải khát hoặc sản xuất dược phẩm. Khả năng chịu nhiệt và chống ăn mòn của inox giúp hệ thống vận hành bền bỉ trong môi trường ẩm ướt. Sử dụng inox 304 giúp doanh nghiệp loại bỏ hoàn toàn nguy cơ ô nhiễm kim loại lên sản phẩm.
Con lăn nhựa cho các ứng dụng trọng tải nhẹ và chống ăn mòn

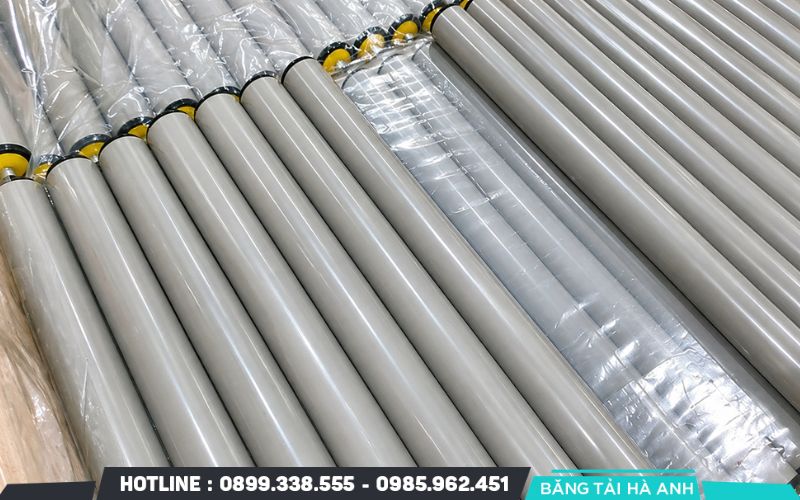

Con lăn nhựa được chế tạo từ các loại polymer chịu lực như PVC, POM hoặc Nylon để giảm trọng lượng hệ thống. Vật liệu này có đặc tính vận hành cực kỳ êm ái, giảm thiểu tiếng ồn và chống ăn mòn hóa học tuyệt đối. Bạn hãy sử dụng con lăn nhựa cho các ứng dụng vận chuyển linh kiện điện tử nhạy cảm hoặc hàng hóa có trọng lượng nhẹ. Bề mặt nhựa mềm mại giúp bảo vệ đáy sản phẩm khỏi bị trầy xước trong quá trình di chuyển. Ngoài ra, con lăn nhựa còn có ưu thế vượt trội trong môi trường có nồng độ axit hoặc muối cao.
Những sai lầm thường gặp khi thiết kế băng tải con lăn
Nhận diện sớm các sai sót trong thiết kế giúp bạn tránh được những lãng phí về tài chính và thời gian sửa chữa sau này.
Tính sai tải trọng và khoảng cách con lăn
Việc tính toán tải trọng thấp hơn thực tế khiến khung sườn và trục con lăn bị võng sau một thời gian sử dụng. Sai lầm trong việc đặt khoảng cách con lăn quá thưa làm cho sản phẩm bị rung lắc hoặc kẹt giữa các khe hở.
Bạn phải đảm bảo đáy sản phẩm luôn được nâng đỡ bởi ít nhất ba con lăn để duy trì sự cân bằng. Tải trọng tính toán cần bao gồm cả trọng lượng của chính các linh kiện trên băng tải. Một hệ thống không đủ sức tải sẽ gây ra hiện tượng quá tải motor và làm giảm tuổi thọ vòng bi.
Chọn sai loại con lăn hoặc vật liệu
Nhiều thiết kế sử dụng con lăn thép cho môi trường ẩm ướt dẫn đến tình trạng gỉ sét và kẹt chết vòng bi chỉ sau vài tháng. Việc chọn con lăn nhựa cho hàng hóa nặng gây ra hiện tượng nứt vỡ và biến dạng bề mặt ống.
Bạn cần đối chiếu đặc tính của vật liệu với điều kiện làm việc thực tế để đưa ra quyết định chính xác. Sai lầm trong chọn loại vòng bi không có nắp che bụi sẽ làm hỏng hệ thống truyền động trong môi trường nhiều mạt sắt. Lựa chọn vật liệu sai lệch luôn dẫn đến chi phí bảo trì phát sinh cực kỳ lớn.
Thiết kế không phù hợp sản phẩm vận chuyển
Kỹ sư đôi khi bỏ qua đặc điểm bề mặt đáy của sản phẩm như có gờ, lõm hoặc có tính bám dính cao. Thiết kế băng tải quá hẹp khiến sản phẩm dễ va chạm vào khung sườn hoặc bị rơi ra ngoài khi vận hành.
Bạn cần tính toán chiều rộng băng tải lớn hơn kích thước lớn nhất của kiện hàng để đảm bảo an toàn. Các sản phẩm có hình dạng đặc biệt cần hệ thống dẫn hướng bên hông để duy trì đúng lộ trình di chuyển. Sự thiếu tương thích giữa thiết bị và hàng hóa làm giảm hiệu suất đóng gói và vận chuyển đáng kể.
Bỏ qua yếu tố môi trường và an toàn
Việc không lắp đặt rào chắn bảo vệ tại các điểm truyền động xích gây ra nguy cơ tai nạn lao động rất cao. Thiết kế thiếu các nút dừng khẩn cấp tại các vị trí thao tác khiến việc xử lý sự cố trở nên chậm chạp.

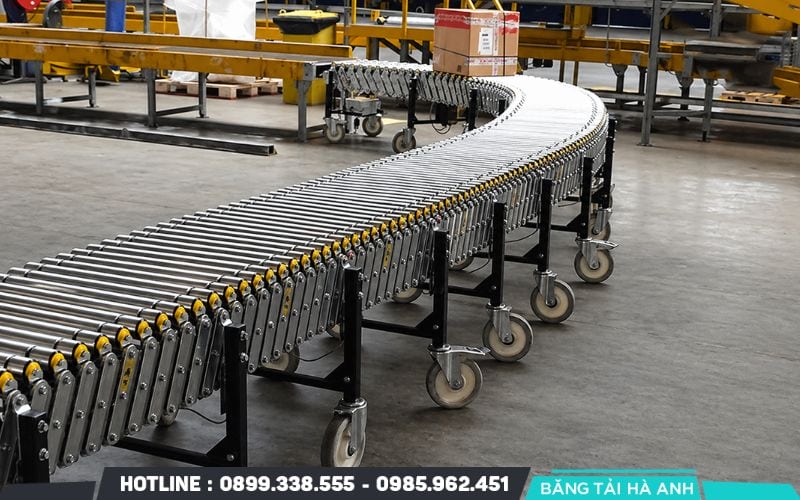

Bạn cũng cần lưu ý đến độ ồn của hệ thống nếu băng tải được lắp đặt trong phòng kín hoặc khu vực văn phòng. Bỏ qua các tiêu chuẩn chống tĩnh điện cho ngành điện tử có thể làm hỏng các linh kiện nhạy cảm trên dây chuyền. Một bản thiết kế hoàn hảo phải đặt sự an toàn của con người và thiết bị lên hàng đầu.
Lưu ý quan trọng để tránh sai sót khi thiết kế băng tải con lăn
Việc tuân thủ các nguyên tắc kỹ thuật cốt lõi giúp kỹ sư tạo ra hệ thống vận hành ổn định và tối ưu chi phí cho doanh nghiệp.
- Kiểm tra kỹ bề mặt đáy sản phẩm: Bạn phải xác định đáy sản phẩm là dạng cứng, phẳng hay có gờ để lựa chọn bước con lăn phù hợp nhất.
- Đảm bảo quy tắc ba con lăn: Thiết kế cần duy trì tối thiểu ba con lăn tiếp xúc với đáy sản phẩm tại mọi thời điểm để tránh hiện tượng lật hoặc kẹt hàng.
- Tính toán hệ số bù tải: Kỹ sư nên cộng thêm từ 20% đến 30% tải trọng dự phòng để hệ thống hoạt động ổn định khi có sự cố dồn hàng trên dây chuyền.
- Lựa chọn vòng bi theo môi trường: Bạn cần sử dụng vòng bi nắp nhựa cho môi trường ẩm ướt và vòng bi chịu nhiệt cho các khu vực lò sấy hoặc nhiệt độ cao.
- Ưu tiên thiết kế dạng module: Việc chia nhỏ hệ thống thành các cụm module giúp quá trình vận chuyển, lắp đặt và thay thế linh kiện sau này trở nên linh hoạt.
- Đảm bảo tính đồng tâm của con lăn: Các lỗ lắp trục trên khung sườn phải được gia công chính xác để con lăn không bị chạy lệch hoặc gây ra tiếng ồn lớn.
- Tích hợp bộ phận tăng chỉnh chiều cao: Chân đế băng tải phải có khả năng điều chỉnh linh hoạt để thích ứng với độ nghiêng thực tế của nền nhà xưởng.
- Bố trí đầy đủ thiết bị an toàn: Bạn hãy lắp đặt các tấm chắn bảo vệ tại vị trí nhông xích và các nút dừng khẩn cấp ở hai đầu băng tải để bảo vệ người vận hành.
Hoạt động thiết kế băng tải con lăn đòi hỏi sự kết hợp chặt chẽ giữa tính toán lý thuyết và khảo sát thực tế hiện trường. Bài viết đã tổng kết đầy đủ từ thông số đầu vào, quy trình thực hiện đến những sai lầm cần tránh để đảm bảo chất lượng hệ thống. Việc lựa chọn đúng vật liệu con lăn và hệ thống truyền động sẽ giúp doanh nghiệp tiết kiệm chi phí bảo trì dài hạn. Bạn nên chú trọng vào yếu tố an toàn và tính đồng bộ giữa các module cơ khí trong bản vẽ.
