Tích hợp băng tải với robot công nghiệp giúp tối ưu sản xuất

Tích hợp băng tải với robot công nghiệp đang trở thành tiêu chuẩn bắt buộc trong các nhà máy thông minh hiện nay. Sự kết hợp này phá vỡ giới hạn của các dây chuyền sản xuất truyền thống bằng cách tạo ra dòng chảy hàng hóa tự động hóa hoàn toàn. Robot không chỉ thay thế con người ở các khâu nặng nhọc mà còn phối hợp nhịp nhàng với tốc độ di chuyển của băng tải. Bài viết dưới đây phân tích chi tiết các thành phần và quy trình triển khai giải pháp này.

Tích hợp băng tải với robot công nghiệp là gì?

Sự tích hợp băng tải với robot công nghiệp tạo ra một hệ thống sản xuất thông minh và vận hành hoàn toàn tự động.

Khái niệm về sự phối hợp giữa băng tải và robot

Tích hợp băng tải với robot công nghiệp là quá trình kết nối vật lý và lập trình điều khiển giữa hệ thống vận chuyển và cánh tay robot. Trong cấu trúc này, băng tải đảm nhận vai trò luân chuyển hàng hóa đến các vị trí chỉ định.

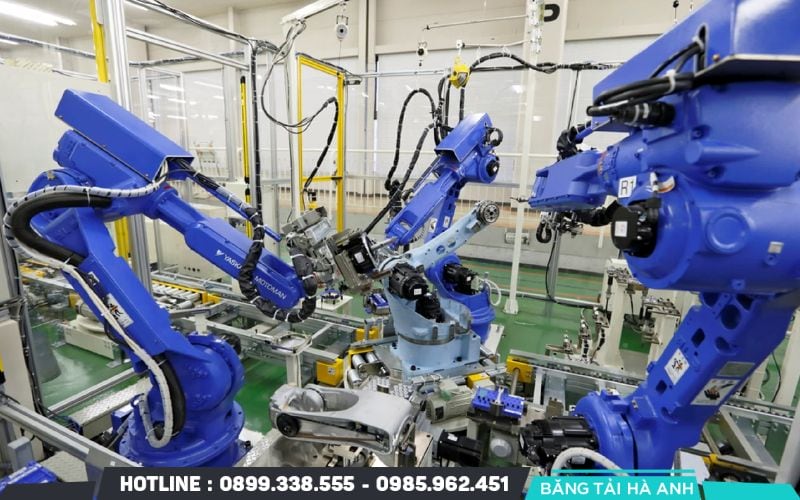

Robot thực hiện các thao tác kỹ thuật như gắp, đặt, phân loại hoặc lắp ráp sản phẩm ngay trên dòng chảy đó. Hai bộ phận này trao đổi dữ liệu liên tục thông qua bộ điều khiển trung tâm để đảm bảo tính đồng bộ. Quá trình này giúp loại bỏ hoàn toàn các thao tác thủ công lặp đi lặp lại của con người.

Cơ chế hoạt động của hệ thống tích hợp

Hệ thống vận hành dựa trên việc chia sẻ tín hiệu thời gian thực giữa cảm biến, bộ lập trình và động cơ. Khi sản phẩm di chuyển trên băng tải, cảm biến sẽ phát hiện vị trí và gửi tín hiệu về bộ điều khiển robot. Cánh tay robot tính toán quỹ đạo chuyển động để tiếp cận vật thể một cách chính xác mà không cần dừng băng tải.

Công nghệ Conveyor Tracking giúp robot bám đuổi sản phẩm dựa trên tốc độ thay đổi của dây chuyền. Toàn bộ quy trình diễn ra khép kín và có khả năng tự điều chỉnh theo các kịch bản sản xuất đã lập trình sẵn. Sự tương tác này đảm bảo dòng sản phẩm lưu thông liên tục và đạt độ chính xác đến từng milimet.

Lợi ích khi tích hợp băng tải với robot công nghiệp

Tích hợp băng tải với robot công nghiệp mang lại bước nhảy vọt về hiệu suất và thay đổi hoàn toàn diện mạo của các nhà máy hiện đại.

Tăng năng suất và tối ưu quy trình sản xuất

Hệ thống tích hợp băng tải với robot công nghiệp cho phép dây chuyền vận hành liên tục 24/7 mà không cần nghỉ ngơi. Robot thực hiện các thao tác lắp đặt với tốc độ nhanh và ổn định hơn nhiều so với lao động thủ công. Băng tải duy trì dòng chảy nguyên liệu đều đặn và loại bỏ các khoảng thời gian chờ lãng phí giữa các công đoạn. Khả năng phối hợp nhịp nhàng giúp doanh nghiệp rút ngắn chu kỳ sản xuất và gia tăng sản lượng thành phẩm.

Nâng cao độ chính xác và giảm sai sót

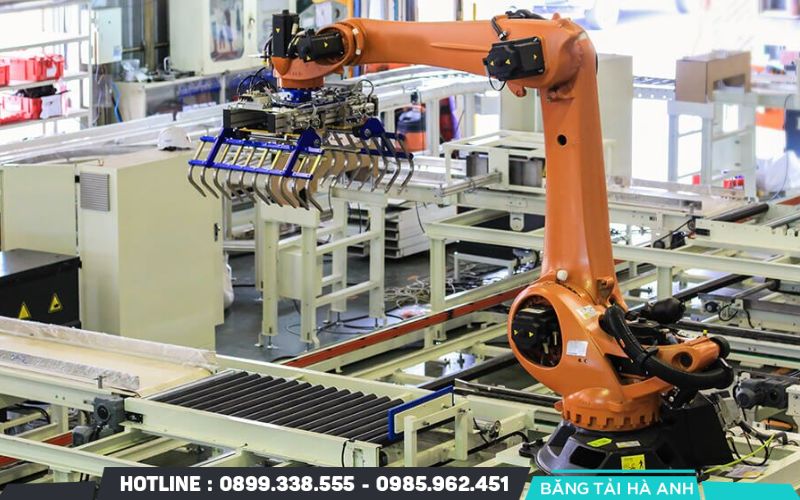

Robot công nghiệp thực hiện các chuyển động theo lập trình với sai số cực nhỏ chỉ tính bằng milimet. Các cảm biến thông minh giúp hệ thống nhận diện đúng vị trí và hướng của sản phẩm trên băng tải. Việc loại bỏ yếu tố mệt mỏi của con người giúp duy trì chất lượng sản phẩm đồng nhất trong mọi ca làm việc. Các sự cố như làm rơi, đặt sai vị trí hoặc làm hỏng sản phẩm được giảm thiểu xuống mức thấp nhất.

Giảm chi phí nhân công và vận hành

Việc tự động hóa giúp doanh nghiệp cắt giảm số lượng nhân sự trực tiếp làm việc tại các vị trí độc hại hoặc lặp đi lặp lại. Chi phí tuyển dụng, đào tạo và phúc lợi cho người lao động được giảm bớt đáng kể sau khi hệ thống đi vào hoạt động. Robot tiêu thụ năng lượng tối ưu và giúp giảm thiểu lãng phí nguyên vật liệu do sai lỗi gây ra. Chi phí vận hành dài hạn ổn định và dễ dự báo hơn so với việc quản lý đội ngũ nhân công lớn.

Tăng khả năng mở rộng và tự động hóa toàn diện

Hệ thống tích hợp có tính linh hoạt cao và dễ dàng tái lập trình khi doanh nghiệp thay đổi mẫu mã sản phẩm. Các module robot và băng tải có thể kết nối thêm để mở rộng quy mô sản xuất theo nhu cầu thị trường. Sự kết hợp này là nền tảng cốt lõi để xây dựng các nhà máy thông minh theo tiêu chuẩn công nghiệp 4.0. Dữ liệu từ hệ thống được đồng bộ với phần mềm quản lý giúp lãnh đạo theo dõi sát sao tiến độ sản xuất.

Các thành phần chính trong hệ thống tích hợp

Một hệ thống tự động hóa hoàn chỉnh đòi hỏi sự phối hợp chặt chẽ giữa các thiết bị phần cứng và nền tảng phần mềm.

Hệ thống băng tải (belt, roller, chain)

Băng tải đóng vai trò là mạch máu vận chuyển hàng hóa xuyên suốt các công đoạn sản xuất.

• Băng tải dây đai (belt) phù hợp cho việc di chuyển các vật phẩm có kích thước nhỏ và bề mặt mềm.
• Băng tải con lăn (roller) thường được sử dụng để tải các thùng hàng nặng hoặc pallet có đáy cứng.
• Băng tải xích (chain) là lựa chọn tối ưu trong môi trường nhiệt độ cao hoặc tải trọng cực lớn.

Robot công nghiệp (6 trục, SCARA, Cartesian, Cobot)

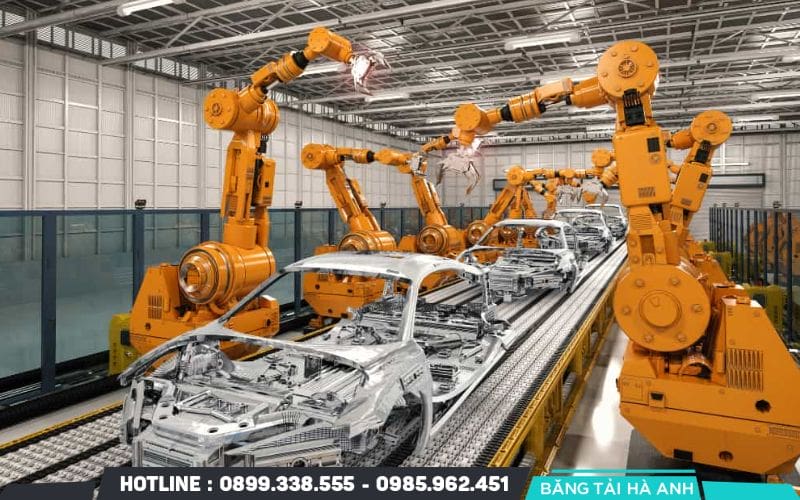

Robot là trung tâm xử lý các thao tác kỹ thuật phức tạp thay thế bàn tay con người.

• Robot 6 trục sở hữu sự linh hoạt tối đa để thực hiện các nhiệm vụ hàn, sơn hoặc gắp đặt ở nhiều góc độ.
• Robot SCARA lý tưởng cho các tác vụ lắp ráp theo phương thẳng đứng với tốc độ cực nhanh.
• Robot Cartesian hoạt động trên hệ trục tọa độ X-Y-Z đơn giản và ổn định cho các không gian làm việc hình hộp.
• Robot cộng tác (Cobot) được thiết kế để làm việc an toàn ngay bên cạnh con người mà không cần rào chắn bảo vệ.

Bộ điều khiển PLC và hệ thống điều khiển trung tâm

Bộ điều khiển lập trình PLC đóng vai trò là bộ não tiếp nhận và xử lý mọi tín hiệu vận hành. Thiết bị này thu thập dữ liệu từ các bộ phận để ra lệnh cho băng tải dừng hoặc chạy đúng lúc. PLC đảm bảo robot khởi động đúng kịch bản khi sản phẩm đã vào vị trí sẵn sàng.

Hệ thống điều khiển trung tâm quản lý giao diện người máy HMI giúp kỹ thuật viên dễ dàng giám sát thông số. Sự ổn định của PLC quyết định tính liên tục và độ tin cậy của toàn bộ dây chuyền tích hợp.

Cảm biến và hệ thống vision (camera công nghiệp)

Cảm biến và camera cung cấp khả năng quan sát và nhận diện vật thể cho hệ thống tự động. Cảm biến quang học hoặc cảm biến tiệm cận giúp xác định chính xác sự hiện diện của hàng hóa trên dây chuyền. Hệ thống Vision sử dụng camera công nghiệp để phân tích hình dạng, màu sắc và kiểm tra lỗi sản phẩm.

Công nghệ xử lý ảnh cho phép robot tự động điều chỉnh tọa độ gắp khi sản phẩm nằm sai lệch vị trí. Dữ liệu hình ảnh từ hệ thống Vision giúp nâng cao khả năng phân loại sản phẩm một cách thông minh.

Phần mềm điều phối và đồng bộ dữ liệu

Phần mềm điều phối là cầu nối kỹ thuật số giúp các thiết bị hiểu và tương tác được với nhau. Nền tảng này thực hiện việc tính toán và đồng bộ hóa tốc độ giữa băng tải và cánh tay robot. Các giao thức truyền thông như EtherCAT hoặc Profinet giúp dữ liệu được truyền tải với độ trễ cực thấp.

Phần mềm còn có chức năng lưu trữ lịch sử vận hành để phục vụ công tác phân tích và tối ưu hóa hiệu suất (OEE). Việc quản lý dữ liệu tập trung giúp hệ thống phản ứng nhanh với các thay đổi trong kế hoạch sản xuất.

Hướng dẫn quy trình tích hợp băng tải với robot công nghiệp

Quy trình tích hợp băng tải với robot công nghiệp bài bản giúp doanh nghiệp sở hữu một hệ thống tự động hóa đồng bộ và hoạt động ổn định.

Phân tích nhu cầu và bài toán sản xuất

Bạn cần xác định rõ mục tiêu cụ thể như tăng sản lượng, giảm phế phẩm hay thay thế nhân công. Kỹ thuật viên tiến hành đo lường kích thước, khối lượng và đặc tính vật lý của sản phẩm cần vận chuyển. Tốc độ đầu ra mong muốn của dây chuyền quyết định trực tiếp đến cấu hình của các thiết bị phần cứng. Việc khảo sát không gian lắp đặt giúp bạn tính toán được tầm với của robot và chiều dài băng tải phù hợp.

Lựa chọn robot phù hợp với ứng dụng

Mỗi loại robot công nghiệp sở hữu những ưu thế riêng về tải trọng, tầm với và tốc độ làm việc. Robot Delta hoặc SCARA là lựa chọn tối ưu cho các tác vụ gắp đặt sản phẩm nhẹ với tần suất cao. Robot 6 trục đáp ứng tốt các yêu cầu đòi hỏi sự linh hoạt trong không gian ba chiều phức tạp. Bạn phải đối chiếu thông số kỹ thuật của robot với trọng lượng sản phẩm và chu kỳ sản xuất dự kiến.

Thiết kế hệ thống băng tải tương thích

Băng tải cần được thiết kế với độ cứng vững cao để đảm bảo không rung lắc khi robot thao tác. Bạn nên chọn động cơ có tích hợp bộ biến tần hoặc động cơ servo để điều khiển tốc độ chính xác. Bề mặt băng tải phải có độ bám tốt hoặc các gờ định vị để giữ sản phẩm không bị trôi lệch. Khoảng cách giữa các sản phẩm trên dây chuyền cần được duy trì ổn định thông qua các cơ cấu tách tải.

Đồng bộ tốc độ và vị trí giữa robot và băng tải

Bạn cần lắp đặt bộ mã hóa vòng quay trên trục động cơ băng tải để phản hồi tốc độ thời gian thực. Tín hiệu từ Encoder giúp bộ điều khiển robot tính toán chính xác quãng đường sản phẩm đã di chuyển. Công nghệ theo dõi băng tải cho phép robot thực hiện thao tác ngay khi sản phẩm đang chạy. Việc đồng bộ hóa ngăn chặn tình trạng robot gắp hụt hoặc va chạm với hàng hóa trên dây chuyền.

Lập trình và kết nối hệ thống điều khiển (PLC)

Bộ điều khiển lập trình PLC đóng vai trò trung tâm điều phối mọi hoạt động của các thiết bị thành phần. Kỹ sư tiến hành kết nối dây tín hiệu giữa robot, băng tải và các cảm biến nhận diện vào PLC. Các câu lệnh lập trình thiết lập kịch bản vận hành, xử lý lỗi và đảm bảo an toàn cho hệ thống. Giao diện HMI được thiết kế để người vận hành dễ dàng theo dõi trạng thái và điều chỉnh thông số sản xuất. Việc sử dụng các giao thức truyền thông tiêu chuẩn giúp dữ liệu được trao đổi nhanh chóng và chính xác.

Kiểm tra, chạy thử và tối ưu vận hành

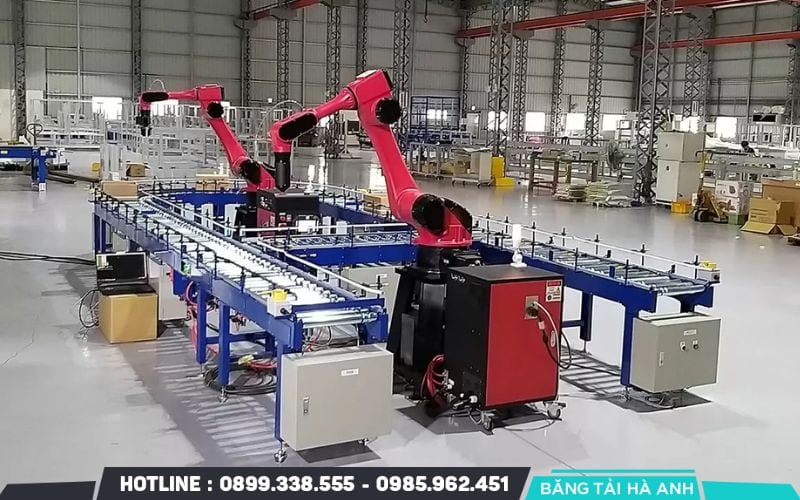

Quá trình chạy thử giúp bạn phát hiện và khắc phục các lỗi phát sinh trong thực tế vận hành. Bạn tiến hành thử nghiệm với nhiều mức tốc độ khác nhau để kiểm tra độ bền và tính ổn định. Kỹ thuật viên thực hiện tinh chỉnh quỹ đạo của robot nhằm tối ưu hóa thời gian chu kỳ. Các kịch bản xử lý sự cố như dừng khẩn cấp hoặc mất vật thể cũng cần được kiểm tra nghiêm ngặt. Việc tối ưu hóa liên tục giúp hệ thống đạt được hiệu suất cao nhất và kéo dài tuổi thọ thiết bị.

Các tiêu chí kỹ thuật quan trọng khi tích hợp

Việc tuân thủ các thông số kỹ thuật nghiêm ngặt đảm bảo hệ thống vận hành bền bỉ và tránh lãng phí năng lượng.

Tải trọng và kích thước sản phẩm

Tải trọng tối đa của robot phải lớn hơn tổng khối lượng của sản phẩm và bộ kẹp đầu cuối. Kích thước vật lý của hàng hóa quyết định độ rộng của mặt băng tải và tầm với cần thiết của cánh tay robot. Bạn cần tính toán lực quán tính phát sinh khi robot thực hiện các chuyển động gắp đặt ở tốc độ cao. Các sản phẩm có hình dạng đặc thù yêu cầu bộ kẹp chuyên dụng để đảm bảo không bị rơi rớt hoặc biến dạng.

Tốc độ băng tải và chu kỳ robot

Tốc độ di chuyển của băng tải phải tương thích với thời gian hoàn thành một chu kỳ làm việc của robot. Nếu băng tải chạy quá nhanh, robot sẽ không kịp thực hiện thao tác và bỏ sót sản phẩm trên dây chuyền. Chu kỳ robot bao gồm thời gian tiếp cận, gắp vật, di chuyển và đặt vật về vị trí mới. Bạn cần tối ưu hóa quỹ đạo chuyển động của robot để giảm thiểu thời gian chờ giữa các lần gắp.

Độ chính xác định vị và đồng bộ chuyển động

Hệ thống yêu cầu độ chính xác cao để robot tiếp cận đúng tâm của vật thể đang di chuyển. Sai số vị trí tích lũy giữa băng tải và robot phải nằm trong ngưỡng cho phép của quy trình lắp ráp. Các bộ mã hóa vòng quay thực hiện nhiệm vụ đo lường và phản hồi vị trí chính xác của băng tải về bộ điều khiển. Thuật toán đồng bộ giúp robot bám sát sản phẩm ngay cả khi tốc độ băng tải thay đổi đột ngột.

Khả năng mở rộng và nâng cấp hệ thống

Kiến trúc hệ thống nên được thiết kế theo dạng module để dễ dàng bổ sung thêm thiết bị trong tương lai. Bộ điều khiển PLC và robot cần có sẵn các cổng kết nối dự phòng cho các cảm biến hoặc camera mới. Phần mềm điều khiển phải có tính linh hoạt cao để cập nhật các kịch bản sản xuất cho sản phẩm khác nhau. Việc sử dụng các giao thức truyền thông tiêu chuẩn quốc tế giúp dễ dàng tích hợp thiết bị từ nhiều hãng sản xuất.

Yêu cầu an toàn và tiêu chuẩn kỹ thuật

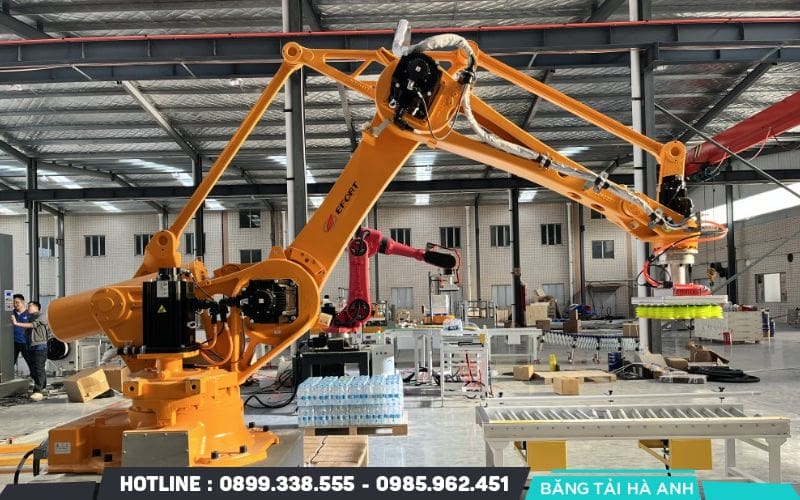

An toàn lao động là tiêu chí bắt buộc hàng đầu trong mọi hệ thống tích hợp robot công nghiệp. Hệ thống rào chắn bảo vệ hoặc mành ánh sáng phải được lắp đặt xung quanh vùng hoạt động của robot. Các nút dừng khẩn cấp cần được bố trí tại các vị trí dễ tiếp cận để ngắt nguồn điện ngay lập tức khi có sự cố. Thiết bị phải đáp ứng các tiêu chuẩn kỹ thuật như ISO 10218 về an toàn cho robot công nghiệp.

Các mô hình tích hợp băng tải với robot công nghiệp trong thực tế

Sự đa dạng của các mô hình tích hợp băng tải với robot công nghiệp giúp giải quyết triệt để các bài toán sản xuất khác nhau của nhà máy.

Robot gắp sản phẩm từ băng tải

Đây là mô hình cơ bản nhất với sự phối hợp giữa một băng tải cấp liệu và một robot gắp đơn trục hoặc đa trục. Robot thực hiện nhiệm vụ lấy sản phẩm từ băng tải để chuyển vào máy gia công hoặc khay chứa. Cảm biến phát hiện sản phẩm sẽ kích hoạt robot thực hiện lệnh gắp tại một tọa độ xác định. Mô hình này ứng dụng phổ biến trong ngành sản xuất linh kiện, thực phẩm và hàng tiêu dùng nhanh. Tốc độ gắp đặt có thể đạt tới hàng trăm sản phẩm mỗi phút tùy theo cấu hình robot.

Robot phân loại và kiểm tra chất lượng

Mô hình này thường kết hợp thêm hệ thống Vision để nhận diện và phân loại sản phẩm dựa trên hình dạng hoặc màu sắc. Camera công nghiệp chụp ảnh sản phẩm trên băng tải và gửi dữ liệu về bộ xử lý để phân tích chất lượng. Robot nhận lệnh để gắp các sản phẩm lỗi ra khỏi dây chuyền hoặc phân chia sản phẩm vào các băng tải nhánh khác nhau. Quy trình này đảm bảo độ chính xác tuyệt đối và loại bỏ hoàn toàn sai sót do cảm quan con người.

Robot đóng gói và xếp pallet tự động

Robot thực hiện việc gom nhóm các sản phẩm từ băng tải và xếp chúng vào thùng carton hoặc pallet một cách khoa học. Cánh tay robot có tải trọng lớn và tầm với rộng thường được sử dụng trong giai đoạn cuối của dây chuyền sản xuất. Hệ thống tính toán sơ đồ xếp hàng để tối ưu hóa không gian và đảm bảo độ vững chắc cho khối pallet. Băng tải con lăn tải nặng thường phối hợp với robot để luân chuyển các pallet đã đầy hàng đến khu vực kho.

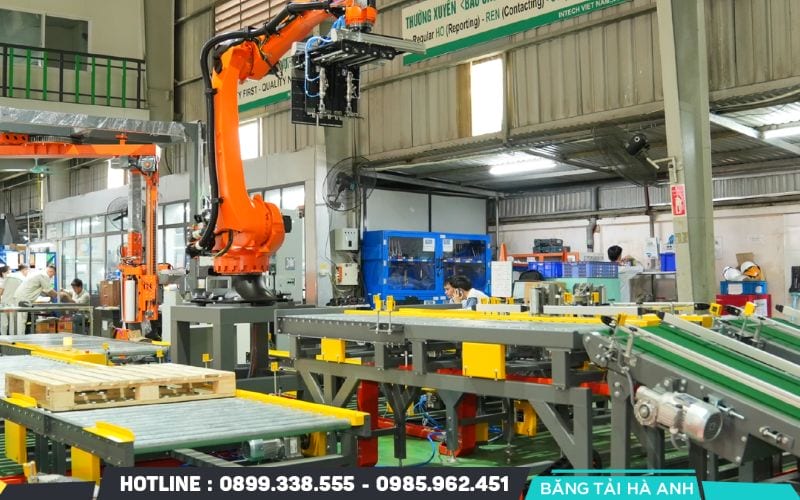

Tích hợp robot với nhiều băng tải trong dây chuyền

Hệ thống phức tạp này sử dụng một robot để điều phối dòng hàng giữa nhiều băng tải vào và ra khác nhau. Robot đóng vai trò là nút giao thông thông minh giúp chuyển hướng sản phẩm theo các kịch bản sản xuất linh hoạt. Sự kết hợp này yêu cầu thuật toán điều khiển cao cấp để tránh va chạm giữa các sản phẩm từ các luồng khác nhau. PLC trung tâm quản lý tốc độ của từng băng tải để đảm bảo robot không bị quá tải tại bất kỳ thời điểm nào.

Thách thức khi tích hợp băng tải với robot công nghiệp

Bên cạnh những lợi ích vượt trội, việc triển khai hệ thống này vẫn tồn tại những rào cản kỹ thuật và kinh tế nhất định.

Khó khăn trong đồng bộ hệ thống

Việc thiết lập sự giao tiếp mượt mà giữa băng tải và robot đòi hỏi sự chính xác tuyệt đối về mặt tín hiệu. Tốc độ băng tải không ổn định sẽ làm sai lệch dữ liệu vị trí mà robot nhận được từ cảm biến. Sự trễ nhịp trong quá trình truyền tải dữ liệu giữa PLC và bộ điều khiển robot gây ra hiện tượng gắp hụt sản phẩm. Bạn cần xử lý triệt để các vấn đề về nhiễu tín hiệu điện từ trong môi trường nhà xưởng công nghiệp. Sự thiếu đồng bộ về mặt cơ khí giữa các khớp nối cũng làm giảm hiệu suất chung của toàn bộ dây chuyền.

Chi phí đầu tư ban đầu cao

Doanh nghiệp cần một nguồn ngân sách lớn để mua sắm robot, hệ thống băng tải chuyên dụng và các bộ điều khiển thông minh. Chi phí cho các thiết bị ngoại vi như cảm biến Vision, bộ kẹp End-effector và rào chắn an toàn thường rất đắt đỏ. Bạn còn phải chi trả cho các đơn vị tư vấn giải pháp và đơn vị thực hiện lắp đặt, lập trình hệ thống. Thời gian thu hồi vốn có thể kéo dài nếu quy mô sản xuất của nhà máy chưa đủ lớn. Việc đầu tư không đồng bộ hoặc thiếu tính toán kỹ lưỡng dễ dẫn đến lãng phí nguồn lực tài chính của doanh nghiệp.

Yêu cầu kỹ thuật và lập trình phức tạp

Quy trình tích hợp đòi hỏi đội ngũ kỹ sư có trình độ chuyên môn cao về cả cơ khí, điện tử và công nghệ thông tin. Việc lập trình quỹ đạo cho robot bám đuổi sản phẩm trên băng tải là một bài toán khó. Kỹ thuật viên phải am hiểu các ngôn ngữ lập trình chuyên biệt và các giao thức truyền thông công nghiệp phức tạp. Hệ thống xử lý hình ảnh yêu cầu việc thiết lập điều kiện ánh sáng và thuật toán nhận diện khắt khe. Doanh nghiệp thường gặp khó khăn trong việc tuyển dụng hoặc đào tạo nhân sự vận hành có đủ năng lực chuyên môn.

Bảo trì và vận hành hệ thống

Hệ thống tích hợp có cấu tạo phức tạp nên việc bảo trì định kỳ đòi hỏi quy trình nghiêm ngặt và tỉ mỉ. Các bộ phận chuyển động của robot và băng tải cần được kiểm tra độ mài mòn và bôi trơn thường xuyên. Một lỗi nhỏ ở cảm biến hoặc phần mềm cũng có thể làm ngưng trệ toàn bộ quy trình sản xuất của nhà máy. Việc tìm kiếm linh kiện thay thế chính hãng đôi khi mất nhiều thời gian và ảnh hưởng đến tiến độ đơn hàng.

Việc triển khai tích hợp băng tải với robot công nghiệp mang lại lợi thế cạnh tranh vượt trội về năng suất và chất lượng sản phẩm. Hệ thống giúp doanh nghiệp chuẩn hóa quy trình sản xuất và giảm thiểu phụ thuộc vào nguồn lao động thủ công. Bạn cần xem xét kỹ lưỡng các yếu tố về tải trọng, tốc độ và tính đồng bộ trước khi bắt đầu lắp đặt. Lời khuyên dành cho các nhà quản lý là hãy lựa chọn các đối tác tư vấn có kinh nghiệm để đảm bảo tính khả thi của dự án.
