Tìm hiểu về bánh răng con lăn trong hệ thống băng tải

Bánh răng con lăn trong hệ thống băng tải là chi tiết quan trọng quyết định hiệu suất và độ bền của toàn bộ dây chuyền vận chuyển. Mỗi bánh răng, mỗi con lăn đều ảnh hưởng trực tiếp đến vận hành, tốc độ và tải trọng của băng tải. Hiểu rõ cấu tạo, vật liệu và cách thức hoạt động giúp tối ưu hóa năng suất, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị. Bài viết cung cấp thông tin chi tiết về các loại bánh răng, ứng dụng thực tiễn và tiêu chí lựa chọn phù hợp cho từng môi trường sản xuất.

Giới thiệu về bánh răng con lăn trong hệ thống băng tải

Hệ thống băng tải là xương sống của mọi dây chuyền sản xuất và logistics hiện đại. Trong đó, bánh răng con lăn là thành phần cơ khí then chốt, quyết định đến hiệu suất và độ ổn định của toàn bộ quá trình vận chuyển vật liệu.

Vai trò của con lăn và bánh răng trong băng tải công nghiệp

Trong môi trường sản xuất công nghiệp, mỗi thành phần đều có chức năng riêng không thể thay thế.

• Con lăn băng tải: Chúng được thiết kế dưới dạng hình trụ, làm bằng nhiều vật liệu khác nhau như thép, inox, hoặc nhựa PVC. Vai trò của con lăn là nâng đỡ dây băng tải và trực tiếp chịu trọng lượng của vật liệu vận chuyển. Con lăn giúp giảm ma sát tối đa, đảm bảo hàng hóa di chuyển trơn tru trên mọi khoảng cách, từ đó bảo vệ dây băng và tăng tuổi thọ hệ thống. Con lăn bị động có thể quay nhờ trọng lực, nhưng con lăn chủ động thì cần cơ cấu truyền động.
• Bánh răng: Thường được lắp đặt kèm các con lăn chủ động hoặc trong hệ thống hộp giảm tốc. Chức năng chính của bánh răng là nhận lực quay từ động cơ, sau đó truyền động năng này sang các con lăn khác, hoặc chính con lăn đó để tạo ra chuyển động quay liên tục. Nhờ có bánh răng, hệ thống băng tải mới có thể hoạt động tự động và liên tục, đặc biệt hữu ích trong các ứng dụng yêu cầu tốc độ cao và tải trọng lớn.

Tại sao “bánh răng con lăn” lại quan trọng?

Cụm từ bánh răng con lăn đại diện cho sự kết hợp hoàn hảo giữa cơ chế chịu tải và cơ chế truyền động. Đây là một giải pháp kỹ thuật có tính kinh tế và hiệu quả cao.

• Sự kết hợp này tạo ra một hệ thống vận hành có độ tin cậy cao và khả năng chịu tải tốt. Các băng tải con lăn truyền động bằng xích hoặc bánh răng cho phép vận chuyển vật phẩm có trọng lượng đa dạng, từ trung bình đến rất nặng.
• Việc sử dụng bánh răng và con lăn chủ động giúp kiểm soát tốt tốc độ di chuyển, dễ dàng điều chỉnh thông qua hệ thống điều khiển tự động. Điều này giúp tối ưu hóa quy trình sản xuất và lắp ráp, giảm thiểu thời gian gián đoạn.
• Việc lựa chọn vật liệu như bánh răng nhựa (PA) cho môi trường ẩm ướt, hay bánh răng inox cho môi trường thực phẩm, đảm bảo độ bền cao, chống ăn mòn và dễ vệ sinh, kéo dài tuổi thọ của cả hệ thống băng tải con lăn công nghiệp.

Khó khăn và vấn đề thường gặp khi sử dụng bánh răng/con lăn

Dù hiệu quả, việc vận hành bánh răng và con lăn băng tải vẫn tiềm ẩn nhiều rủi ro kỹ thuật. Người dùng cần hiểu rõ những vấn đề này để tìm kiếm giải pháp bảo trì và thay thế tối ưu.

• Con lăn bị kẹt hoặc không quay: Đây là sự cố phổ biến nhất. Nguyên nhân thường do bụi bẩn, mảnh vụn lọt vào ổ đỡ, thiếu bôi trơn khiến ma sát tăng cao, hoặc vòng bi bị mòn/vỡ. Khi con lăn ngừng quay, dây băng tải bị kéo trượt, dẫn đến mòn nhanh chóng và tăng nguy cơ cháy nổ do nhiệt độ cao.
• Phát sinh tiếng ồn và rung lắc bất thường: Tiếng ồn lớn thường là dấu hiệu của vòng bi bị khô dầu, mài mòn, hoặc con lăn lắp đặt bị lệch. Rung lắc có thể do hệ thống con lăn bố trí không đồng đều hoặc lực căng dây băng không cân bằng. Những sự cố này ảnh hưởng trực tiếp đến chất lượng sản phẩm và môi trường làm việc.
• Hư hỏng bộ phận truyền động (bánh răng): Bánh răng có thể bị mòn, gãy răng do quá tải, va đập hoặc do chất lượng vật liệu không đảm bảo. Khi bánh răng bị hỏng, hệ thống truyền động bị gián đoạn, gây dừng đột ngột toàn bộ dây chuyền sản xuất.
• Lệch băng tải: Con lăn dẫn hướng bị lệch hoặc liệu bị đóng bám trên bề mặt con lăn hồi về là nguyên nhân chính gây ra hiện tượng băng chạy lệch. Điều này không chỉ làm rơi vãi vật liệu mà còn gây hư hỏng nghiêm trọng cho dây băng và khung đỡ.

Cấu tạo và nguyên lý hoạt động của bánh răng con lăn trong hệ thống băng tải

Hệ thống truyền động bằng bánh răng con lăn là một giải pháp cơ khí tinh vi. Việc hiểu rõ cách các bộ phận này phối hợp sẽ giúp bạn tối ưu hóa hiệu suất và tuổi thọ của băng tải.

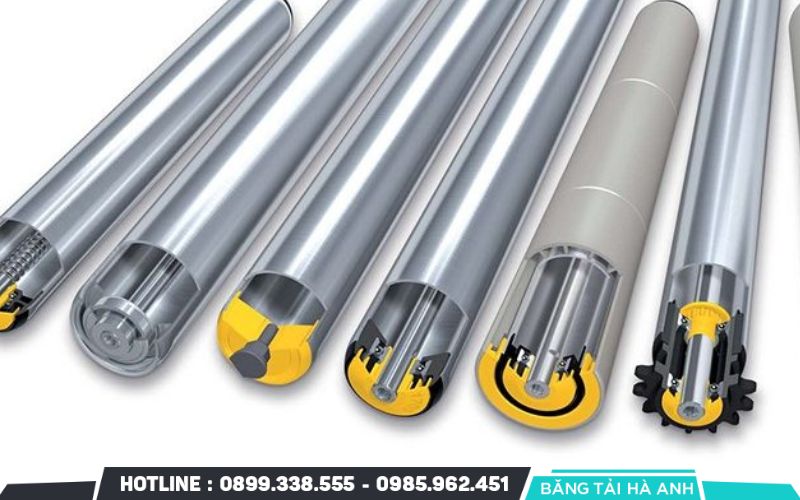

Thành phần chính

Để tạo ra một con lăn truyền động hoàn chỉnh, bốn thành phần cốt lõi sau phải được lắp ráp chính xác:

• Con lăn: Là lớp vỏ ngoài hình trụ, trực tiếp tiếp xúc với vật liệu hoặc dây băng tải. Vỏ con lăn thường làm từ thép, inox hoặc nhựa, có vai trò chịu tải và tạo bề mặt lăn. Kích thước và vật liệu vỏ quyết định khả năng chịu tải và môi trường làm việc.
• Trục: Là thanh kim loại xuyên tâm, cố định vào khung băng tải. Trục đóng vai trò làm điểm tựa và chịu toàn bộ tải trọng. Trong khi vỏ con lăn quay, trục thường đứng yên, đảm bảo sự ổn định của hệ thống.
• Ổ bi: Là bộ phận quan trọng bậc nhất, được lắp giữa trục và vỏ con lăn. Ổ bi giúp giảm ma sát tối đa, cho phép vỏ con lăn quay trơn tru xung quanh trục cố định. Chất lượng ổ bi quyết định tốc độ, độ ồn và tuổi thọ của con lăn băng tải.

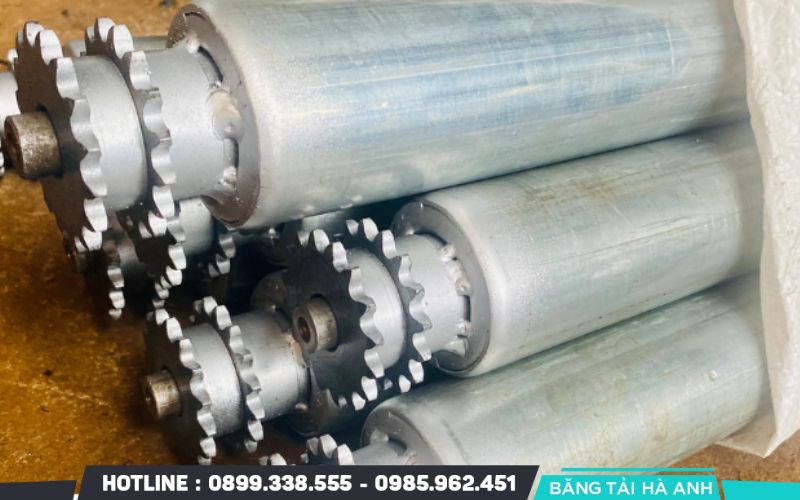

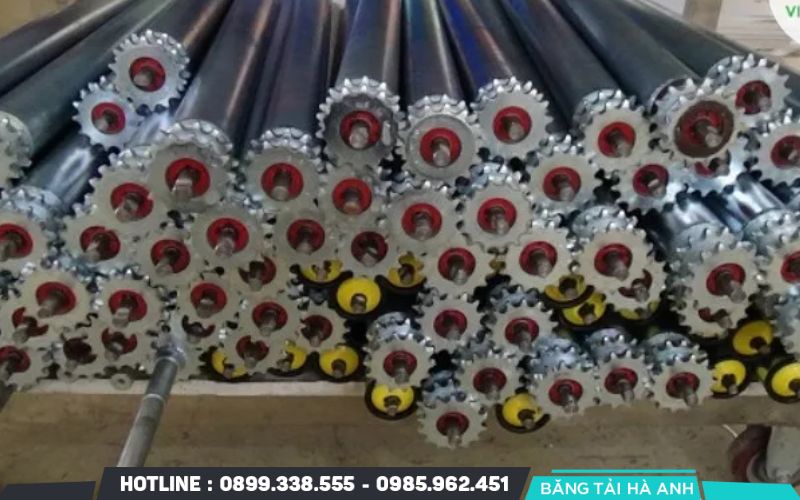

• Bánh răng gắn trên con lăn: Đây là bộ phận truyền lực. Bánh răng được lắp cố định vào đầu của vỏ con lăn chủ động. Khi bánh răng này quay, nó kéo theo vỏ con lăn quay theo, tạo ra chuyển động tịnh tiến cho băng tải.

Cách bánh răng gắn vào con lăn, kết nối với xích/đai/băng tải truyền động

Cơ chế lắp đặt và kết nối của bánh răng là yếu tố then chốt để đảm bảo truyền lực hiệu quả.

Lắp đặt bánh răng: Bánh răng được lắp chặt vào đầu con lăn chủ động bằng phương pháp hàn, chốt định vị, hoặc thông qua một cơ cấu khóa chuyên dụng. Điều quan trọng là bánh răng phải quay đồng bộ tuyệt đối với vỏ con lăn, không được có độ trượt.

Kết nối truyền động:

• Truyền động bằng xích: Xích được móc vào các răng của bánh răng gắn trên con lăn chủ động, sau đó kết nối với bánh răng của con lăn tiếp theo. Sự liên kết này tạo ra một chuỗi truyền động mạnh mẽ, đồng bộ các con lăn.
• Truyền động bằng đai: Trong một số trường hợp đặc biệt, con lăn có thể dùng đai tròn hoặc đai răng. Đai được căng giữa các con lăn, truyền lực quay một cách nhẹ nhàng và ít tiếng ồn hơn.
• Truyền động bằng bánh răng trung gian: Trong một số thiết kế, một bánh răng trung gian sẽ kết nối trực tiếp hai con lăn kề nhau, đảm bảo momen xoắn được truyền tải hiệu quả.

Nguyên lý truyền động

Nguyên lý hoạt động của hệ thống truyền động bánh răng con lăn tuân theo một chu trình logic và tuần tự:

• Động cơ nhận điện năng: Động cơ điện nhận năng lượng và bắt đầu quay, tạo ra momen xoắn.
• Truyền động đến bánh răng chủ động: Momen xoắn từ động cơ được truyền qua hộp giảm tốc để điều chỉnh tốc độ và tăng lực, sau đó truyền đến bánh răng lớn gắn trên con lăn chủ động đầu tiên.
• Bánh răng quay con lăn: Bánh răng này làm quay vỏ con lăn chủ động.
• Truyền lực liên hoàn: Thông qua xích hoặc đai, lực quay từ con lăn chủ động đầu tiên được truyền sang bánh răng của con lăn thứ hai, thứ ba, tạo thành một chuỗi chuyển động liên tục.
• Vận chuyển vật liệu: Khi các con lăn đồng loạt quay, chúng tạo ra lực đẩy lên vật liệu hoặc dây băng tải, khiến vật liệu di chuyển liên tục từ điểm này đến điểm khác trong quy trình sản xuất.

Yếu tố ảnh hưởng tới hiệu suất

Hiệu suất của hệ thống bánh răng con lăn phụ thuộc vào nhiều yếu tố kỹ thuật. Nếu bỏ qua một trong số chúng, hệ thống sẽ nhanh chóng gặp trục trặc.

• Độ chính xác gia công bánh răng: Bánh răng phải được gia công với độ chính xác cao về module, góc ăn khớp và độ đồng tâm. Bánh răng kém chất lượng sẽ tạo ra độ rơ lớn, gây rung động, tiếng ồn và mài mòn nhanh chóng, làm giảm hiệu suất truyền lực.
• Vật liệu: Lựa chọn vật liệu phù hợp cho con lăn và bánh răng là rất quan trọng. Vật liệu phải chịu được tải trọng, chống ăn mòn và mài mòn trong môi trường làm việc cụ thể.
• Ma sát: Ma sát lớn trong hệ thống con lăn sẽ tiêu hao năng lượng, làm tăng nhiệt độ và giảm tuổi thọ. Cần sử dụng ổ bi chất lượng cao, có lớp phớt chắn bụi tốt và được bôi trơn đúng cách.
• Độ đồng tâm trục: Trục con lăn phải được lắp đặt hoàn toàn đồng tâm với ổ bi và vỏ con lăn. Trục bị lệch sẽ gây ra tải trọng không đều lên ổ bi, dẫn đến hỏng hóc sớm và làm cho băng tải bị rung lắc, chạy lệch.

Các loại bánh răng sử dụng trong con lăn băng tải và đặc điểm

Việc lựa chọn vật liệu bánh răng quyết định trực tiếp đến độ bền, chi phí bảo trì, và môi trường làm việc của hệ thống băng tải con lăn. Hai loại vật liệu phổ biến nhất là nhựa kỹ thuật và kim loại.

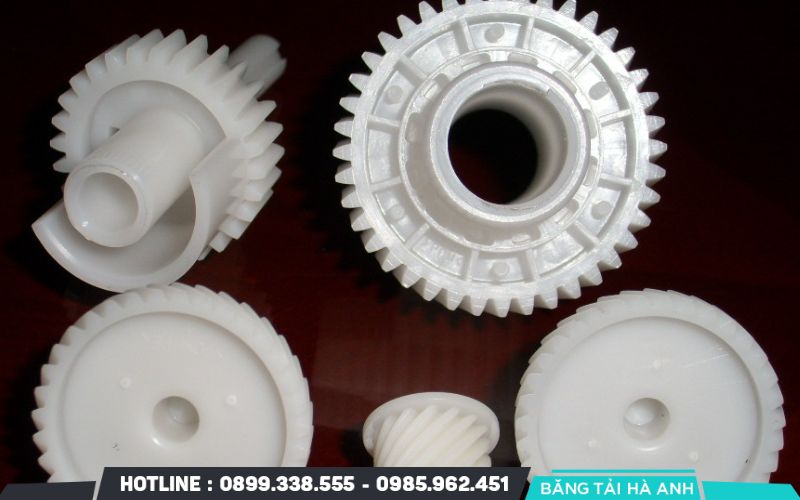

Bánh răng nhựa

Bánh răng nhựa đang ngày càng được ưa chuộng trong nhiều ứng dụng băng tải nhẹ và trung bình nhờ những đặc tính vượt trội của nó.

Ưu điểm:

• Kháng hóa chất và chống ăn mòn: Nhựa kỹ thuật như PA (Nylon), POM, hoặc UHMWPE không bị gỉ sét, lý tưởng cho môi trường ẩm ướt, hóa chất hoặc trong ngành công nghiệp thực phẩm, đồ uống.
• Giảm tiếng ồn và ma sát: Nhựa có khả năng hấp thụ rung động tốt, giúp hệ thống vận hành êm ái hơn nhiều so với kim loại.
• Nhẹ và dễ gia công: Trọng lượng nhẹ giúp giảm tải cho động cơ. Chi phí gia công và thay thế thường thấp hơn so với bánh răng thép.
• Không cần bôi trơn: Một số loại nhựa có khả năng tự bôi trơn, giảm thiểu chi phí bảo dưỡng.

Nhược điểm:

• Khả năng chịu tải và nhiệt độ thấp: Bánh răng nhựa dễ bị biến dạng hoặc mài mòn nhanh khi phải chịu tải trọng nặng, momen xoắn lớn hoặc làm việc trong môi trường nhiệt độ cao.
• Độ bền cơ học kém hơn: Tuổi thọ của nhựa thường không cao bằng kim loại dưới điều kiện vận hành khắc nghiệt.

Ứng dụng phù hợp: Sử dụng rộng rãi trong băng tải con lăn của ngành đóng gói, thực phẩm, dược phẩm, và các hệ thống vận chuyển nhẹ, nơi yêu cầu vệ sinh cao và vận hành êm.

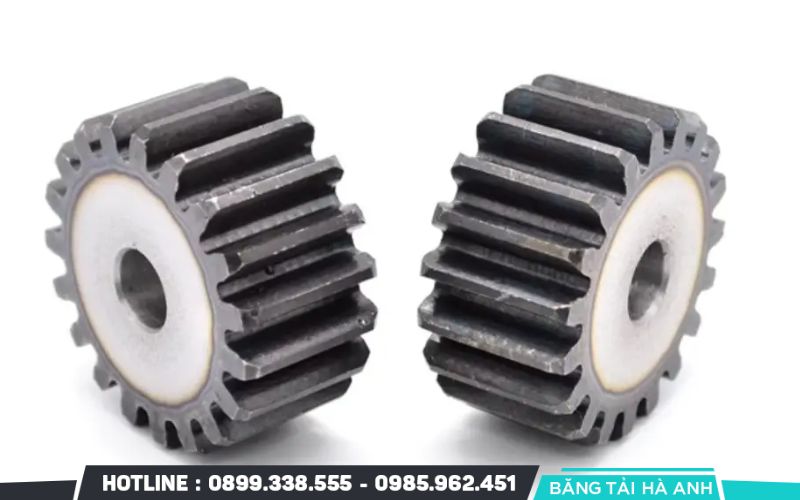

Bánh răng inox/thép

Bánh răng kim loại, bao gồm thép carbon, thép hợp kim và Inox, là lựa chọn bắt buộc cho các hệ thống băng tải tải nặng và tốc độ cao.

Khi nào nên dùng:

• Tải trọng nặng và công suất lớn: Thép có độ bền cơ học và khả năng chịu va đập vượt trội, cần thiết cho việc vận chuyển các vật liệu nặng như thép cuộn, bao xi măng, hoặc pallet hàng lớn.
• Môi trường nhiệt độ cao: Bánh răng thép duy trì độ cứng và hình dạng ổn định trong môi trường làm việc nóng.
• Tốc độ vận hành cao: Thép hợp kim có khả năng chống mài mòn tốt, đảm bảo độ chính xác truyền động ở tốc độ quay lớn.
• Môi trường cần chống ăn mòn cao: Bánh răng inox (như Inox 304, 316) được sử dụng để chống lại rỉ sét và ăn mòn, phù hợp cho ngành hóa chất hoặc chế biến thủy hải sản.

Những yêu cầu kỹ thuật:

• Độ cứng bề mặt: Bánh răng thép cần được tôi luyện và xử lý nhiệt để đạt độ cứng cao, tăng khả năng chống mài mòn và kéo dài tuổi thọ.
• Độ chính xác gia công: Yêu cầu về cấp chính xác (ví dụ cấp 6, 7 theo tiêu chuẩn ISO) phải nghiêm ngặt để đảm bảo sự ăn khớp hoàn hảo, tránh rung động và tiếng ồn lớn.
• Bôi trơn bắt buộc: Bánh răng kim loại luôn cần được bôi trơn định kỳ bằng dầu hoặc mỡ chuyên dụng để giảm ma sát, giảm nhiệt độ và ngăn ngừa ăn mòn.
• Kiểm tra độ đồng tâm: Cần kiểm tra kỹ lưỡng độ đồng tâm của bánh răng với trục con lăn để tránh rung lắc, gây hỏng ổ bi sớm.

Việc hiểu rõ đặc tính của từng loại bánh răng sẽ giúp bạn tối ưu hóa hiệu suất của toàn bộ hệ thống băng tải con lăn và tiết kiệm đáng kể chi phí vận hành lâu dài.

Tiêu chí chọn bánh răng con lăn cho hệ thống băng tải

Việc lựa chọn bánh răng con lăn không chỉ đơn thuần là mua một linh kiện, đó là một quyết định kỹ thuật ảnh hưởng trực tiếp đến hiệu suất và chi phí vận hành lâu dài của toàn bộ dây chuyền sản xuất.

Xác định tải trọng và momen xoắn: Đây là tiêu chí hàng đầu. Tải trọng nặng và yêu cầu lực kéo lớn đòi hỏi bánh răng thép hoặc inox có module lớn và độ cứng cao. Nếu tải nhẹ (dưới 50kg/mét), bánh răng nhựa (PA, POM) có thể là giải pháp kinh tế hơn.

Môi trường làm việc:

• Môi trường ẩm ướt, hóa chất: Cần chọn bánh răng Inox (ví dụ: SUS 304, 316) hoặc nhựa kỹ thuật để đảm bảo khả năng chống ăn mòn tuyệt đối, tránh gỉ sét làm kẹt con lăn.
• Môi trường nhiệt độ cao: Bắt buộc phải dùng bánh răng kim loại đã qua xử lý nhiệt (tôi luyện) vì bánh răng nhựa dễ bị biến dạng.
• Môi trường yêu cầu vệ sinh: Ngành thực phẩm, dược phẩm phải dùng bánh răng nhựa hoặc inox, dễ vệ sinh, không thôi nhiễm tạp chất.

Tốc độ băng tải và độ chính xác:

• Tốc độ cao: Yêu cầu bánh răng phải được gia công với độ chính xác cao (cấp 6 hoặc 7 theo tiêu chuẩn ISO) để đảm bảo sự ăn khớp êm ái, giảm rung động và tiếng ồn.
• Tốc độ thấp: Độ chính xác gia công có thể linh hoạt hơn, nhưng vẫn cần đảm bảo độ đồng tâm trục con lăn.

Kiểu truyền động và kích thước:

• Lựa chọn xích/đai phù hợp: Loại truyền động (xích đơn, xích kép, đai) sẽ quyết định loại bánh răng cần mua (bánh răng xích đơn/kép) và bước xích tương ứng (ví dụ: 1/2 inch, 5/8 inch).
• Số răng và đường kính bước: Cần tính toán số răng (Z) và đường kính bước (D) của bánh răng để đảm bảo tỷ số truyền chính xác, phù hợp với tốc độ đầu ra mong muốn.

Chất lượng vật liệu và gia công:

• Đối với kim loại: Kiểm tra chứng chỉ vật liệu (CO/CQ), đặc biệt là độ cứng sau khi tôi. Bề mặt bánh răng phải sạch, không có ba via hay vết nứt.
• Đối với nhựa: Đảm bảo bánh răng nhựa được sản xuất từ loại nhựa nguyên sinh có khả năng chịu mài mòn cao, không phải nhựa tái chế.

Phương pháp lắp đặt:

• Lắp cố định: Bánh răng cần được lắp chặt vào trục hoặc vỏ con lăn bằng then, chốt hoặc hàn để đảm bảo không có hiện tượng trượt, gây mất đồng bộ trong quá trình truyền động.
• Khả năng thay thế: Ưu tiên chọn các loại bánh răng có thiết kế tiêu chuẩn, dễ dàng tháo lắp và thay thế khi cần bảo trì, giảm thiểu thời gian dừng máy.

Ứng dụng thực tiễn của bánh răng con lăn trong hệ thống băng tải

Dưới đây là các trường hợp cụ thể mà bánh răng con lăn phát huy sức mạnh trong thế giới công nghiệp.

• Ngành sản xuất tự động hóa với dây chuyền lắp ráp: Bánh răng gắn trên con lăn kết nối với xích truyền động giúp hệ thống băng tải vận chuyển linh kiện nhẹ liên tục, chính xác và ổn định.
• Kho vận và logistics vận chuyển hàng khối lớn: Hệ thống băng tải con lăn sử dụng bánh răng kim loại chịu tải lớn, dùng trong băng tải xích hoặc băng tải chuyên chuyển pallet, thùng hàng nặng.
• Ngành thực phẩm / bao bì yêu cầu vệ sinh cao và hoạt động êm ái: Bánh răng nhựa gắn trên con lăn giúp vận chuyển bao bì, chai lọ bằng băng tải con lăn với ma sát thấp, không gỉ, ít tiếng ồn.
• Hệ thống điều kiện môi trường khắc nghiệt: Bánh răng inox hoặc thép gắn con lăn dùng cho băng tải con lăn trong môi trường công nghiệp nặng, bảo đảm độ bền và ổn định vận hành.
• Tình huống thay đổi tốc độ hoặc mở rộng hệ thống băng tải: Khi cần tăng tốc độ vận chuyển hoặc mở rộng đường băng tải, việc lựa chọn đúng bánh răng – con lăn phù hợp giúp tối ưu hiệu suất và giảm chi phí bảo trì về sau.

Bánh răng con lăn trong hệ thống băng tải quyết định chất lượng vận hành và tuổi thọ thiết bị. Lựa chọn đúng loại bánh răng và con lăn phù hợp tải trọng, tốc độ và môi trường làm việc giúp tối ưu hiệu suất, giảm chi phí bảo trì và hạn chế hư hỏng. Kiểm tra định kỳ, bảo dưỡng đúng cách và lựa chọn vật liệu phù hợp là bước quan trọng để duy trì hoạt động liên tục. Áp dụng kiến thức về bánh răng con lăn trong hệ thống băng tải giúp doanh nghiệp nâng cao năng suất và đảm bảo hiệu quả vận hành dài hạn.
