Hệ thống băng chuyền tự động: Cấu tạo và giải pháp tối ưu

Hệ thống băng chuyền tự động đang trở thành yếu tố then chốt trong công cuộc hiện đại hóa sản xuất tại các nhà máy thông minh. Thiết bị này không chỉ đơn thuần là công cụ vận chuyển mà còn là giải pháp tích hợp logic điều khiển để tối ưu hóa dòng chảy hàng hóa. Việc thay thế sức người bằng các cảm biến và bộ lập trình PLC giúp doanh nghiệp kiểm soát chính xác tốc độ và sản lượng đầu ra.

Hệ thống băng chuyền tự động là gì?

Hệ thống băng chuyền tự động là sự kết hợp giữa các thiết bị vận chuyển cơ khí và bộ điều khiển thông minh để dịch chuyển vật liệu không cần sự can thiệp của con người. Sự xuất hiện của thiết bị này giúp loại bỏ các thao tác thủ công lặp đi lặp lại và giảm thiểu tối đa rủi ro gây hư hỏng sản phẩm.

Giải pháp này hoạt động dựa trên các chương trình được lập trình sẵn để điều phối tốc độ, hướng đi và vị trí dừng của hàng hóa. Trong các nhà máy thông minh, băng chuyền đóng vai trò là mạch máu kết nối giữa các công đoạn sản xuất, đóng gói và lưu kho. Hệ thống giúp duy trì dòng luân chuyển hàng hóa liên tục với độ chính xác cao nhất.

Hệ thống băng chuyền tự động giúp kết nối các công đoạn trong quy trình sản xuất hiện đại. Trong ngành thực phẩm và dược phẩm, thiết bị này giúp vận chuyển nguyên liệu qua các khu vực chiết rót, đóng gói và dán nhãn với tiêu chuẩn vệ sinh khắt khe. Tại các trung tâm phân phối thương mại điện tử, hệ thống tích hợp cảm biến thông minh để phân loại hàng nghìn kiện hàng mỗi giờ dựa trên mã vạch hoặc kích thước.

Trong lĩnh vực lắp ráp điện tử và ô tô, băng chuyền tự động phối hợp nhịp nhàng với robot để di chuyển linh kiện đến đúng vị trí sản xuất theo thời gian thực. Ứng dụng này giúp loại bỏ hoàn toàn các thao tác thủ công nặng nhọc, đảm bảo dòng chảy hàng hóa diễn ra liên tục và chính xác tuyệt đối.

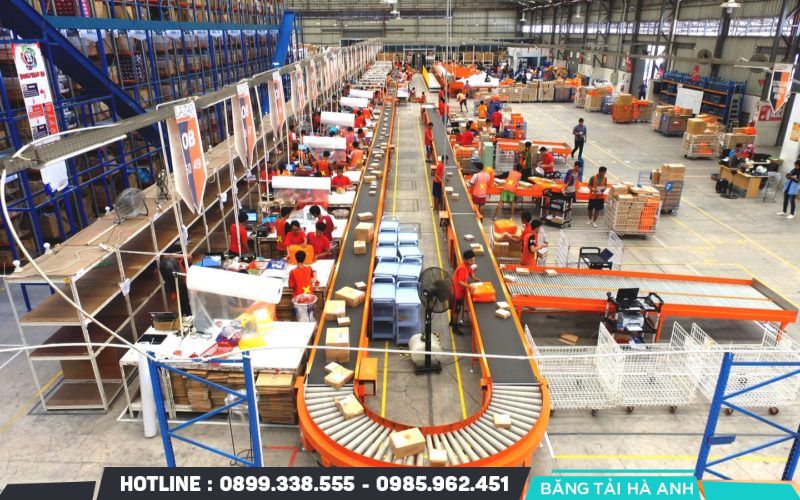

Cấu tạo chi tiết của một hệ thống băng chuyền tự động chuẩn

Sự kết hợp đồng bộ giữa các linh kiện cơ khí và điện tử tạo nên một hệ thống vận hành bền bỉ với độ chính xác tuyệt đối.

• Khung băng tải và dây băng: Bộ phận này định hình cấu trúc vật lý và là bề mặt tiếp xúc trực tiếp để nâng đỡ vật liệu trong suốt quá trình dịch chuyển.
• Vật liệu khung đỡ: Thép sơn tĩnh điện, inox hoặc nhôm định hình được lựa chọn tùy theo môi trường làm việc để chống oxy hóa và chịu tải trọng cao.
• Dây băng chuyên dụng: Các loại dây PVC, PU hoặc băng tải xích lưới được lắp đặt dựa trên đặc tính của sản phẩm như độ bám dính, khả năng chịu nhiệt hoặc tiêu chuẩn vệ sinh thực phẩm.
• Hệ thống truyền động: Đây là cơ cấu cung cấp động lực để chuyển hóa điện năng thành chuyển động cơ học giúp dây băng quay liên tục.
• Motor và hộp giảm tốc: Động cơ điện có công suất phù hợp kết hợp với hộp số giúp kiểm soát mô-men xoắn và duy trì tốc độ vận hành ổn định cho hệ thống băng chuyền tự động.
• Tang chủ động và tang bị động: Các trục lô được gia công chính xác nhằm kéo dây băng và điều chỉnh độ căng để ngăn ngừa hiện tượng trượt hoặc lệch băng trong khi chạy.
• Bộ điều khiển thông minh: Thành phần này đóng vai trò là não bộ trung tâm để tiếp nhận dữ liệu và ra lệnh cho các hoạt động của toàn hệ thống.
• Bộ lập trình PLC: Thiết bị này lưu trữ các thuật toán điều khiển giúp đồng bộ hóa tốc độ băng chuyền với các robot hoặc máy móc khác trong dây chuyền.
• Cảm biến nhận diện: Các loại cảm biến quang, cảm biến tiệm cận được gắn dọc thân băng tải để phát hiện vật phẩm và điều khiển lệnh dừng hoặc chuyển hướng tự động.
• Biến tần và màn hình HMI: Thiết bị biến tần giúp thay đổi tốc độ motor linh hoạt trong khi màn hình cảm ứng hỗ trợ người vận hành theo dõi và cấu hình thông số dễ dàng.
• Các thiết bị phụ trợ và hệ thống an toàn: Những phụ kiện này hoàn thiện chức năng và bảo vệ con người cũng như thiết bị khỏi các sự cố ngoài ý muốn.
• Nút dừng khẩn cấp: Hệ thống công tắc an toàn được bố trí tại các vị trí dễ tiếp cận để ngắt nguồn điện ngay lập tức khi phát hiện tình huống nguy hiểm.
• Thanh dẫn hướng và chân đế: Các thanh biên giữ cho sản phẩm không rơi ra ngoài và chân đế có khả năng điều chỉnh độ cao giúp hệ thống thích nghi với mọi bề mặt nhà xưởng.

Lợi ích khi ứng dụng băng chuyền tự động vào doanh nghiệp

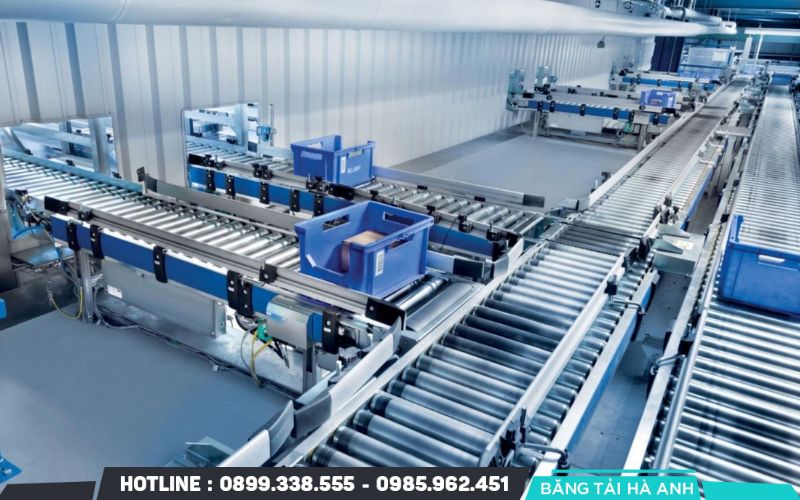

Việc triển khai giải pháp này mang lại những chuyển biến tích cực về mặt kinh tế và giúp đơn vị nâng cao năng lực cạnh tranh trên thị trường.

• Tối ưu hóa năng suất vận chuyển: Hệ thống băng chuyền tự động hoạt động liên tục 24/7 giúp duy trì dòng lưu chuyển hàng hóa ổn định và loại bỏ các khoảng thời gian lãng phí.
• Giảm thiểu chi phí nhân công: Doanh nghiệp tiết kiệm được ngân sách lớn cho việc thuê lao động phổ thông nhờ khả năng thay thế sức người trong các khâu bốc xếp và di dời vật liệu.
• Nâng cao độ chính xác: Các bộ điều khiển thông minh giúp kiểm soát vị trí và số lượng sản phẩm chính xác tuyệt đối và hạn chế tối đa tình trạng nhầm lẫn trong khâu phân loại.
• Đảm bảo an toàn lao động: Hệ thống tự động đảm nhận các công việc nặng nhọc hoặc vận chuyển trong môi trường độc hại giúp bảo vệ sức khỏe và giảm thiểu tai nạn cho nhân viên.
• Tiết kiệm diện tích nhà xưởng: Thiết kế băng chuyền linh hoạt tận dụng tối đa không gian theo chiều dọc và chiều ngang giúp quy hoạch mặt bằng sản xuất khoa học hơn.
• Tăng tính chuyên nghiệp và hiện đại: Sự hiện diện của công nghệ tự động hóa giúp doanh nghiệp ghi điểm trong mắt khách hàng và đối tác về năng lực cung ứng và quản lý chất lượng.
• Dễ dàng quản lý và giám sát: Hệ thống tích hợp các cổng kết nối dữ liệu cho phép người quản lý theo dõi báo cáo sản lượng và tình trạng vận hành theo thời gian thực.
• Kéo dài tuổi thọ sản phẩm: Quy trình dịch chuyển diễn ra êm ái và nhẹ nhàng giúp giảm thiểu va đập gây hỏng hóc hoặc biến dạng hàng hóa trong quá trình vận chuyển.

Quy trình thiết kế và lắp đặt hệ thống băng chuyền tự động

Một quy trình triển khai bài bản giúp doanh nghiệp sở hữu hệ thống vận hành ổn định và đạt hiệu suất tối ưu ngay từ giai đoạn khởi đầu.

Khảo sát nhu cầu và đặc điểm mặt bằng sản xuất

Kỹ sư tiến hành đo đạc diện tích nhà xưởng và xác định các vị trí kết nối giữa các công đoạn sản xuất. Đội ngũ kỹ thuật thực hiện phân tích đặc điểm sản phẩm về kích thước, trọng lượng và tính chất hóa lý của vật liệu vận chuyển.

Việc khảo sát giúp xác định các vật cản và điều kiện môi trường như nhiệt độ hay độ ẩm tại nơi lắp đặt. Thông tin này giúp đơn vị thiết kế lựa chọn loại khung thép và dây băng phù hợp nhất với điều kiện vận hành.

Tính toán thông số kỹ thuật

Kỹ sư xác định tải trọng tối đa và vận tốc cần thiết để đáp ứng mục tiêu năng suất của nhà máy. Việc tính toán bao gồm xác định công suất motor, lực kéo của dây băng và tỷ số truyền động của hộp giảm tốc. Các thông số về độ giãn dài của băng tải và hệ số ma sát giữa tang trống với dây băng được kiểm tra kỹ lưỡng.

Đội ngũ thiết kế lựa chọn các linh kiện cơ khí dựa trên tiêu chuẩn an toàn kỹ thuật quốc tế. Việc tính toán chuẩn xác giúp hệ thống băng chuyền tự động hoạt động ổn định và tiết kiệm điện năng tiêu thụ.

Lập trình điều khiển tự động hóa theo quy trình sản xuất

Kỹ sư lập trình các kịch bản vận hành trên bộ điều khiển trung tâm PLC để đồng bộ hóa các chuyển động của băng tải. Các thuật toán điều khiển giúp hệ thống tự động nhận diện sản phẩm thông qua dữ liệu từ cảm biến quang hoặc cảm biến tiệm cận. Người thiết kế thiết lập giao diện điều khiển HMI giúp nhân viên dễ dàng thao tác và theo dõi tình trạng hoạt động.

Hệ thống được lập trình các tính năng bảo vệ như dừng khẩn cấp khi xảy ra sự cố hoặc quá tải động cơ. Quá trình này đảm bảo tính thông minh và khả năng tích hợp linh hoạt của băng chuyền vào dây chuyền sản xuất có sẵn.

Kiểm thử vận hành và bàn giao hệ thống

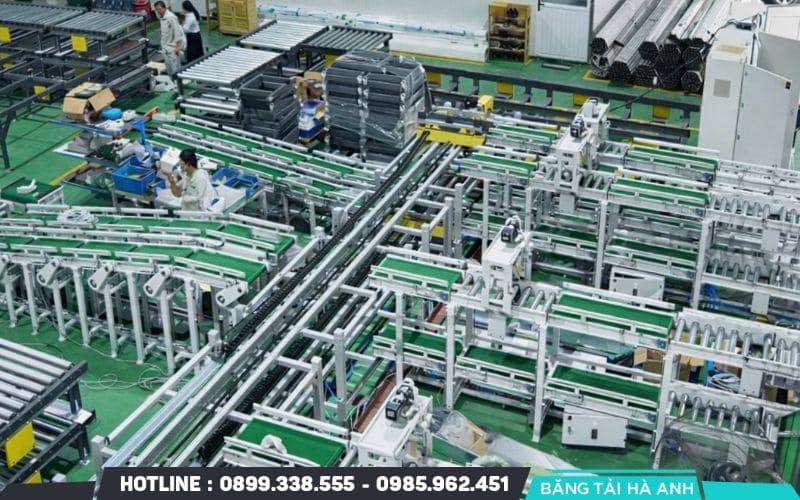

Đội ngũ kỹ thuật thực hiện chạy thử không tải để kiểm tra độ cân bằng và tiếng ồn của các bộ phận cơ khí. Hệ thống tiếp tục được thử nghiệm có tải nhằm xác nhận khả năng vận hành của motor và tính chính xác của bộ điều khiển. Kỹ sư tiến hành tinh chỉnh các thông số cảm biến và thời gian trễ để tối ưu hóa quy trình luân chuyển hàng hóa.

Sau khi đạt các tiêu chuẩn kỹ thuật, đơn vị cung cấp thực hiện đào tạo hướng dẫn vận hành và bàn giao đầy đủ hồ sơ kỹ thuật cho khách hàng. Quy trình kiểm thử nghiêm ngặt giúp doanh nghiệp an tâm khai thác hệ thống một cách hiệu quả nhất.

Những lưu ý quan trọng khi vận hành hệ thống băng chuyền tự động

Tuân thủ các nguyên tắc vận hành và bảo trì giúp hệ thống hoạt động bền bỉ, tránh hỏng hóc đột xuất và đảm bảo an toàn tuyệt đối cho nhân sự.

• Kiểm tra sơ bộ trước khi khởi động: Người vận hành cần quan sát bề mặt dây băng và các vị trí tiếp giáp để đảm bảo không có vật cản gây kẹt hệ thống băng chuyền tự động.
• Kiểm soát tải trọng vật liệu: Nhân viên tuyệt đối không vận chuyển hàng hóa vượt quá trọng lượng thiết kế nhằm tránh tình trạng cháy motor hoặc làm giãn đứt dây băng tải.
• Vệ sinh cảm biến định kỳ: Các đầu mắt cảm biến quang và cảm biến tiệm cận cần được lau chùi sạch bụi bẩn để bộ điều khiển PLC nhận diện sản phẩm chính xác.
• Theo dõi tiếng động lạ từ động cơ: Bộ phận kỹ thuật phải dừng máy kiểm tra ngay khi phát hiện tiếng rít hoặc rung lắc bất thường tại cụm motor và hộp giảm tốc.
• Bôi trơn hệ thống truyền động: Việc tra dầu mỡ vào các ổ bi con lăn và xích tải theo đúng chu kỳ giúp giảm ma sát và hạn chế nhiệt độ tăng cao khi hoạt động liên tục.
• Điều chỉnh độ căng dây băng: Kỹ thuật viên cần kiểm tra và cân chỉnh độ lệch của dây băng định kỳ để ngăn ngừa hiện tượng mòn biên hoặc hỏng tang trống chủ động.
• Sử dụng nút dừng khẩn cấp đúng cách: Nhân sự vận hành chỉ kích hoạt nút ngắt nguồn trong các tình huống nguy hiểm thực sự nhằm bảo vệ tuổi thọ cho các linh kiện điện tử.
• Đảm bảo môi trường làm việc thông thoáng: Hệ thống tủ điện điều khiển và biến tần cần được đặt tại nơi khô ráo để tránh chập cháy do độ ẩm hoặc nhiệt độ quá cao.
• Đào tạo chuyên môn cho người sử dụng: Doanh nghiệp chỉ cho phép những cá nhân đã nắm vững quy trình vận hành và an toàn lao động trực tiếp điều khiển hệ thống.

Hệ thống băng chuyền tự động mang lại bước tiến lớn trong việc nâng cao năng suất và giảm thiểu chi phí vận hành cho doanh nghiệp. Nội dung bài viết đã tổng hợp đầy đủ từ cấu tạo linh kiện cơ khí đến quy trình thiết lập bộ điều khiển PLC và các lưu ý quan trọng khi vận hành hệ thống. Bạn nên thực hiện bảo trì định kỳ và vệ sinh các mắt cảm biến để duy trì tính ổn định lâu dài cho thiết bị.
