Tìm hiểu chi tiết cấu tạo của băng tải cao su chuẩn kỹ thuật

Cấu tạo của băng tải cao su bao gồm nhiều thành phần khác nhau. Mỗi bộ phận đóng vai trò quyết định đến khả năng chịu tải, độ bền kéo và tuổi thọ vận hành của toàn bộ hệ thống. Việc nắm vững các đặc điểm kỹ thuật này giúp doanh nghiệp lựa chọn đúng loại băng tải phù hợp với điều kiện môi trường khắc nghiệt. Nội dung dưới đây cung cấp các thông số chi tiết về thành phần vật liệu và cấu trúc bên trong của thiết bị.

Cấu tạo của băng tải cao su chi tiết nhất

Băng tải cao su sở hữu kết cấu đa lớp phức tạp để đảm bảo khả năng vận chuyển vật liệu nặng trong những điều kiện môi trường khắc nghiệt. Mỗi thành phần trong cấu tạo của băng tải cao su đều đóng vai trò cụ thể nhằm tối ưu hóa độ bền và hiệu suất vận hành của hệ thống.

Lớp cao su bề mặt trên

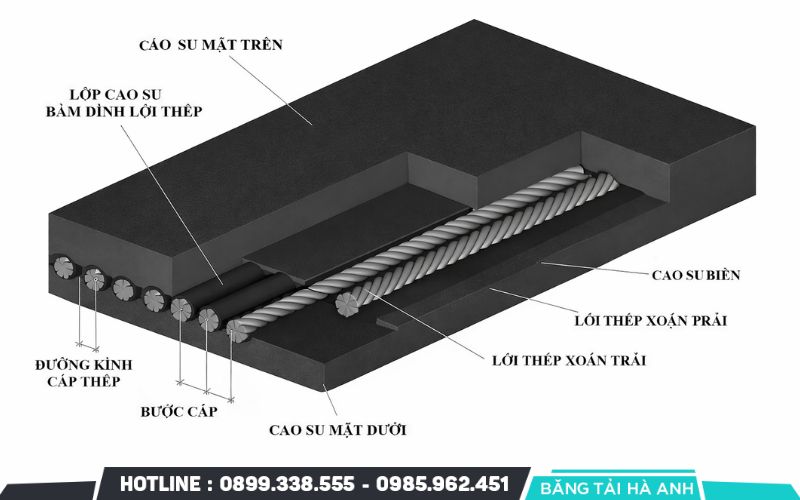

Lớp cao su bề mặt trên được chế tạo từ hợp chất cao su tự nhiên hoặc tổng hợp có khả năng chống mài mòn cực tốt. Độ dày của lớp này thường lớn hơn các lớp khác để chịu đựng sự va đập và ma sát liên tục từ vật liệu rơi xuống. Thành phần cấu tạo có bổ sung các phụ gia giúp kháng tia UV và ngăn ngừa tình trạng rạn nứt bề mặt khi hoạt động ngoài trời.

Lớp cao su này bảo vệ lớp lõi khỏi các tác nhân gây hại như độ ẩm, hóa chất và dầu mỡ. Tùy thuộc vào loại hàng hóa vận chuyển mà bề mặt trên có thể được thiết kế dạng trơn hoặc có gân tăng cứng. Chất lượng của lớp cao su mặt trên quyết định trực tiếp đến tuổi thọ sử dụng của dây băng tải.

Lớp lõi chịu lực

Cấu tạo lõi thường bao gồm các lớp vải EP, NN hoặc cáp thép được bện chặt với nhau để tạo ra cường độ chịu lực tối đa. Các lớp sợi này ngăn chặn hiện tượng giãn dài của băng tải trong quá trình vận hành dưới tải trọng lớn. Lớp lõi vải EP có ưu điểm là độ dãn thấp và chịu được va đập mạnh trong môi trường ẩm ướt.

Đối với các hệ thống tải trọng cực nặng, lõi cáp thép được ưu tiên sử dụng để đảm bảo sự ổn định tuyệt đối về chiều dài. Số lượng lớp lõi vải tỷ lệ thuận với khả năng chịu tải của dây băng tải cao su. Bộ phận này giúp truyền lực kéo từ động cơ đến toàn bộ chiều dài hệ thống một cách hiệu quả.

Lớp cao su bề mặt dưới

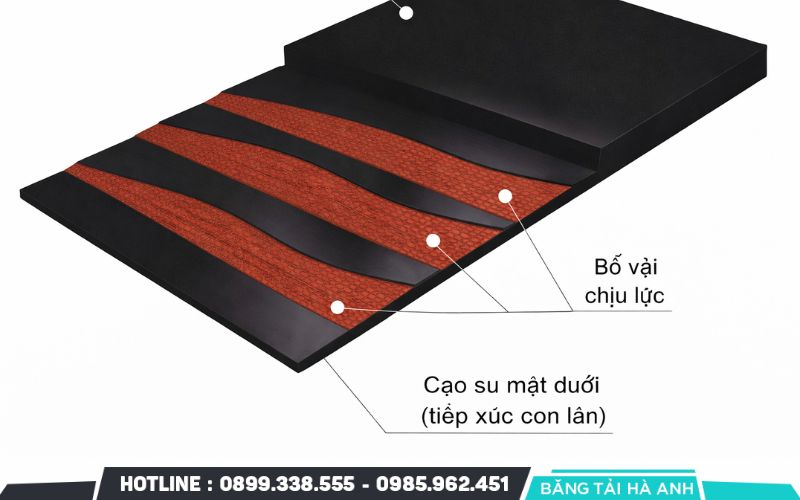

Lớp cao su bề mặt dưới tiếp xúc trực tiếp với các quả lô truyền động và hệ thống con lăn đỡ. Độ dày của lớp này thường mỏng hơn mặt trên nhưng vẫn phải đảm bảo tính đàn hồi cao để giảm thiểu rung động. Cấu tạo đặc biệt của mặt dưới giúp tăng cường độ bám dính vào puly để ngăn chặn hiện tượng trượt băng trong quá trình vận hành.

Lớp này bảo vệ lớp lõi chịu lực khỏi sự xâm nhập của bụi bẩn và các mảnh vụn rơi vãi từ phía trên. Khả năng chống tĩnh điện cũng là một đặc tính kỹ thuật quan trọng của lớp cao su bề mặt dưới. Sự ổn định của lớp đáy giúp băng tải vận hành êm ái và giảm thiểu tiếng ồn phát sinh.

Lớp cao su trung gian và viền bao biên

Lớp cao su trung gian nằm giữa các lớp lõi vải nhằm tăng cường độ bám dính và phân bổ áp lực đồng đều. Thành phần này có tính dẻo cao để hấp thụ các cú sốc và lực tác động mạnh lên bề mặt băng tải. Viền bao biên được đúc liền khối với các lớp cao su bề mặt để bảo vệ lớp lõi chịu lực không bị lộ ra ngoài.

Bộ phận viền ngăn chặn tình trạng tách lớp và chống lại sự xâm nhập của nước vào bên trong cấu trúc lõi. Viền biên chắc chắn giúp băng tải không bị rách cạnh khi va chạm với các thanh dẫn hướng hoặc thành băng chuyền. Sự hiện diện của các lớp bổ trợ này hoàn thiện độ bền vững tổng thể cho cấu tạo của băng tải cao su.

Các loại lõi chịu lực trong cấu tạo của băng tải cao su

Lớp lõi đóng vai trò chịu lực chính giúp quyết định độ bền kéo và khả năng chịu tải của toàn bộ hệ thống dây chuyền. Tùy thuộc vào yêu cầu kỹ thuật của từng ngành sản xuất mà cấu tạo của băng tải cao su sẽ sử dụng các loại lõi khác nhau.

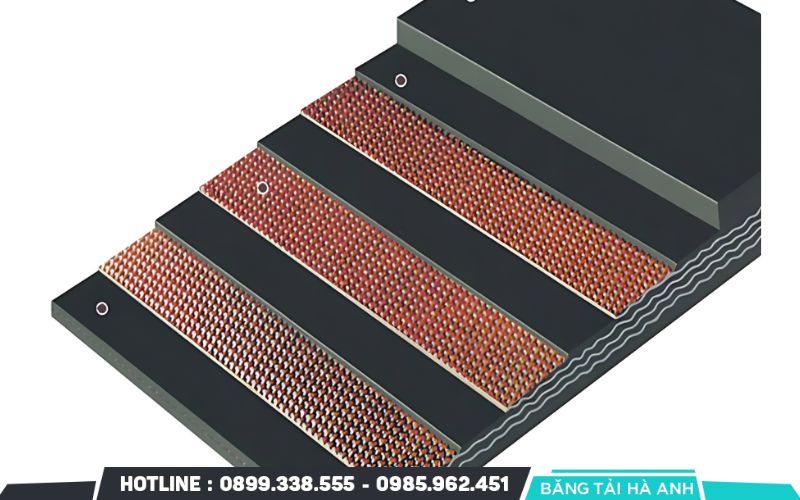

Cấu tạo lõi vải EP

Sợi Polyester được sử dụng theo chiều dọc để hạn chế tối đa tình trạng giãn dài của băng tải trong suốt quá trình hoạt động. Sợi Nylon được dệt theo chiều ngang nhằm gia tăng tính linh hoạt và khả năng chịu va đập cho bề mặt.

Cấu tạo lõi EP có đặc tính chống ẩm mốc và chịu được sự tác động của các loại hóa chất nhẹ. Loại lõi này giúp băng tải có độ bám dính cực tốt giữa các lớp cao su đệm trung gian. Khả năng chịu nhiệt của lõi EP đáp ứng tốt nhu cầu vận chuyển vật liệu trong các nhà máy sản xuất gạch hoặc xi măng.

Cấu tạo lõi vải NN

Toàn bộ các lớp sợi dọc và sợi ngang trong cấu trúc đều được làm từ sợi Nylon siêu bền. Đặc điểm nổi bật của lõi NN là khả năng chịu được sự uốn cong liên tục khi đi qua các quả lô có đường kính nhỏ. Lớp lõi này có độ bền kéo cao và khả năng chịu mỏi tốt trong điều kiện vận hành cường độ lớn.

Tuy nhiên lõi NN có độ giãn dài lớn hơn so với lõi EP nên cần hệ thống tăng đưa băng tải phù hợp. Sản phẩm đặc biệt thích hợp cho việc vận chuyển các loại vật liệu có kích thước lớn và trọng lượng nặng. Khả năng liên kết giữa vải NN và các lớp cao su bề mặt rất bền vững giúp ngăn chặn hiện tượng bong tróc lớp lõi.

Cấu tạo lõi cáp thép dành cho tải trọng nặng

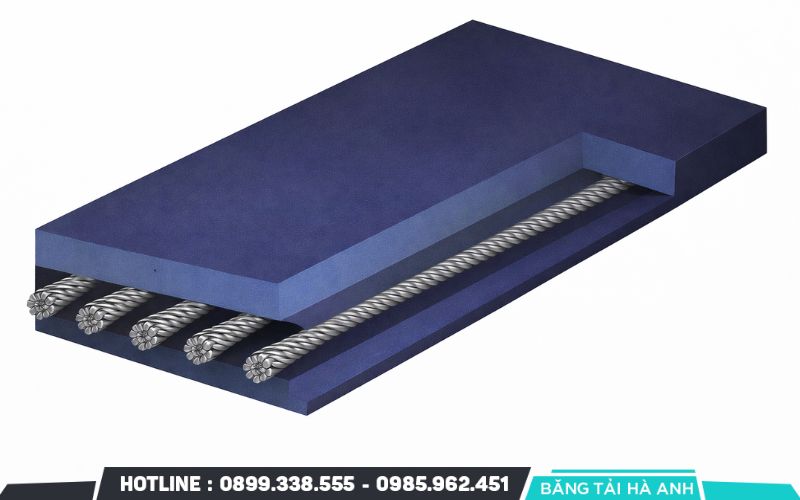

Cấu tạo của loại lõi này bao gồm các sợi cáp thép mạ kẽm được sắp xếp song song theo chiều dọc của dây băng tải. Các sợi cáp thép được bọc trong một lớp cao su kết dính đặc biệt để ngăn ngừa sự ăn mòn và oxy hóa. Lõi cáp thép giúp băng tải gần như không bị giãn dài ngay cả khi hoạt động ở mức tải trọng tối đa.

Khả năng chịu lực kéo đứt của dòng sản phẩm này vượt xa hoàn toàn so với các loại lõi vải thông thường. Hệ thống lõi thép cho phép vận chuyển vật liệu đi xa hàng nghìn mét với tốc độ cao mà vẫn đảm bảo độ an toàn tuyệt đối.

Phân loại băng tải cao su dựa trên đặc điểm cấu tạo bề mặt

Lựa chọn đúng loại bề mặt băng tải giúp tối ưu quy trình vận chuyển và bảo vệ tuổi thọ máy móc. Tùy vào tính chất hàng hóa và độ dốc của địa hình, hệ thống băng tải được chia thành các dòng sản phẩm chuyên biệt sau đây.

Băng tải cao su trơn

Đây là dòng băng tải phổ biến nhất trong các dây chuyền sản xuất công nghiệp hiện nay. Bề mặt băng tải phẳng, mịn, được cấu tạo từ lớp cao su tổng hợp chất lượng cao với khả năng chịu mài mòn tốt.

Sản phẩm này phù hợp để vận chuyển các loại vật liệu rời hoặc đóng bao trên các địa hình bằng phẳng hoặc có độ dốc thấp dưới 15 độ. Các ngành công nghiệp như sản xuất xi măng, khai thác than, luyện kim và chế biến nông sản thường xuyên ưu tiên sử dụng loại băng tải này nhờ chi phí đầu tư thấp và dễ dàng vệ sinh.

Băng tải cao su gân V

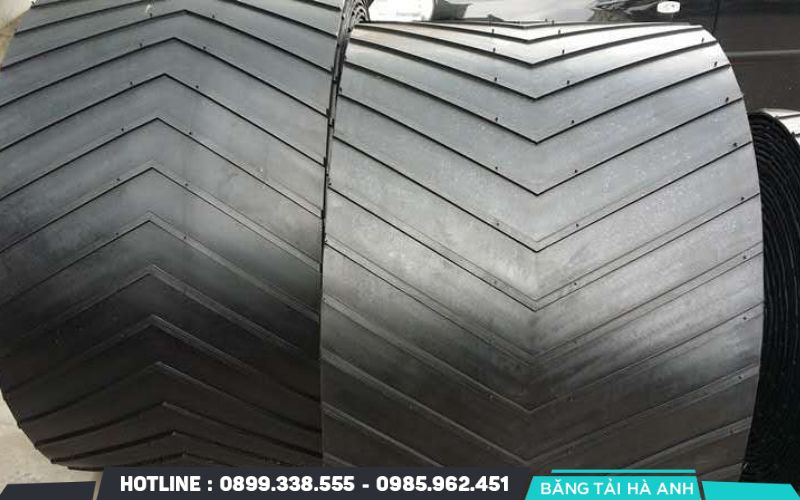

Thiết kế gân chữ V đúc liền với bề mặt băng tải tạo ra độ ma sát cực lớn khi vận hành. Các sợi gân này đóng vai trò như những điểm tựa vững chắc giúp vật liệu không bị trượt lại phía sau trong quá trình di chuyển lên cao.

Loại băng tải gân V là giải pháp tối ưu cho các hệ thống vận chuyển có độ dốc lớn từ 15 đến 35 độ. Các doanh nghiệp thường ứng dụng sản phẩm này để tải vật liệu dạng hạt, cát, đá hoặc các loại bao kiện lên kho bãi cao. Chiều cao và mật độ gân được tính toán kỹ lưỡng để đảm bảo hiệu suất tải hàng cao nhất mà không làm rơi vãi nguyên liệu.

Băng tải cao su tai bèo, vách ngăn

Băng tải tai bèo là dòng sản phẩm đặc thù dành cho các không gian nhà xưởng hẹp cần vận chuyển hàng hóa theo phương thẳng đứng. Cấu tạo của băng bao gồm hai dải tai bèo chạy dọc hai mép biên và các vách ngăn nằm ngang chia mặt băng thành từng ô nhỏ.

Hệ thống vách ngăn và tai bèo tạo thành các “gàu chứa” giúp giữ chặt vật liệu bên trong, ngăn chặn tuyệt đối tình trạng rơi vãi sang hai bên. Loại băng tải này cho phép vận chuyển hàng hóa ở độ dốc lên đến 90 độ. Đây là lựa chọn hàng đầu trong các nhà máy sản xuất thức ăn chăn nuôi, thực phẩm và hóa chất cần đưa vật liệu lên các bồn chứa cao tầng.

Các thông số kỹ thuật cần lưu ý trong cấu tạo của băng tải cao su

Nắm rõ các thông số kỹ thuật giúp doanh nghiệp lựa chọn đúng loại băng tải phù hợp với công suất vận hành và đặc thù hàng hóa. Những chỉ số này quyết định trực tiếp đến hiệu quả kinh tế và độ an toàn của toàn bộ hệ thống dây chuyền.

Độ bền kéo và cường độ chịu lực

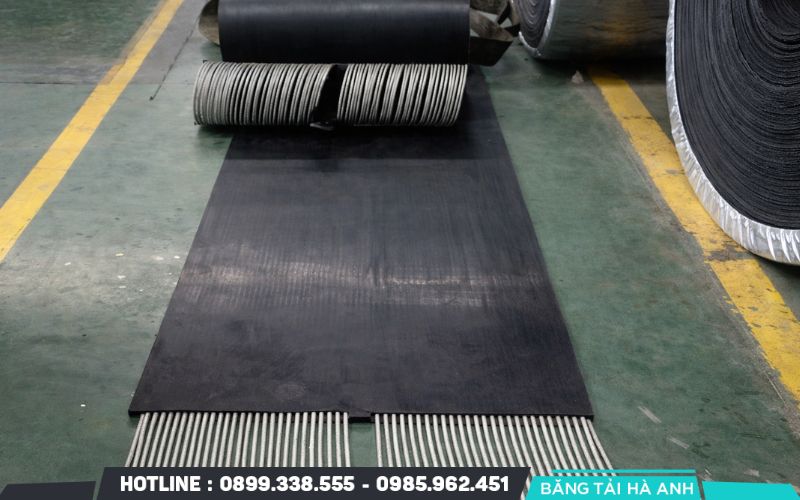

Chỉ số cường độ chịu lực phản ánh khả năng tải hàng nặng và sức chịu đựng của băng tải trước các tác động kéo căng liên tục. Băng tải có cường độ chịu lực cao sẽ hạn chế tối đa tình trạng giãn dài hoặc đứt gãy trong quá trình vận hành tải trọng lớn.

Kỹ thuật viên cần tính toán tổng khối lượng vật liệu trên mỗi mét dài để chọn mức độ bền kéo tương ứng. Việc chọn sai thông số này gây ra hiện tượng trượt băng hoặc làm hỏng động cơ truyền động do quá tải.

Độ dày các lớp cao su và số lớp lõi vải

Độ dày của băng tải được hình thành từ lớp cao su bề mặt và số lượng lớp bố vải (lõi) bên trong. Lớp cao su mặt trên thường dày hơn mặt dưới để trực tiếp tiếp xúc và bảo vệ lõi băng khỏi va đập từ vật liệu.

Số lớp lõi vải quyết định độ cứng và khả năng định hình của băng tải khi di chuyển qua các con lăn. Thông thường, các loại băng tải phổ thông có từ 2 đến 6 lớp bố tùy theo yêu cầu về độ bền. Lớp lõi vải EP giúp băng tải có độ dãn thấp và chịu được môi trường ẩm ướt tốt hơn các loại lõi cốt sợi bông truyền thống.

Khả năng kháng mòn, chịu nhiệt và kháng hóa chất

Mỗi môi trường sản xuất đòi hỏi lớp cao su bề mặt phải có những đặc tính hóa lý riêng biệt để không bị biến dạng. Khả năng kháng mòn được đo bằng độ mòn mất đi tính theo đơn vị mm3, chỉ số này càng thấp thì tuổi thọ băng tải càng cao khi tải các vật liệu sắc nhọn như đá, kính vụn.

Đối với các ngành đặc thù, băng tải cần bổ sung phụ gia chịu nhiệt để vận hành ổn định trong môi trường trên 100°C hoặc kháng hóa chất để chống lại sự ăn mòn của dầu mỡ và axit. Việc xác định đúng môi trường làm việc giúp ngăn ngừa tình trạng cao su bị bong tróc, mủn hoặc nóng chảy gây gián đoạn sản xuất.

Cấu tạo của băng tải cao su quyết định trực tiếp đến hiệu suất và độ an toàn của dây chuyền truyền động. Sự kết hợp giữa lớp lõi vải EP bền bỉ và các hợp chất cao su chuyên dụng giúp thiết bị chịu được cường độ làm việc cao. Người dùng cần căn cứ vào đặc điểm bề mặt và các thông số chịu lực để đưa ra quyết định đầu tư chính xác nhất. Việc bảo trì định kỳ các lớp cấu tạo giúp ngăn ngừa rủi ro đứt gãy và giảm thiểu chi phí sửa chữa phát sinh.
