Hướng dẫn tính toán băng tải cao su chi tiết và chính xác

Việc tính toán băng tải cao su chính xác là yêu cầu bắt buộc để xây dựng một hệ thống vận chuyển vật liệu ổn định. Quá trình này đòi hỏi sự kết hợp chặt chẽ giữa các thông số vật lý của vật liệu và các nguyên lý cơ học về truyền động. Một sai sót nhỏ trong xác định lực căng hoặc công suất động cơ sẽ dẫn đến hiện tượng trượt băng hoặc lãng phí điện năng vận hành. Bài viết sau đây sẽ trình bày chi tiết các công thức tính toán từ năng suất thực tế đến lựa chọn vật liệu tối ưu cho khung thép.

Tại sao cần tính toán thiết kế băng tải cao su chính xác?

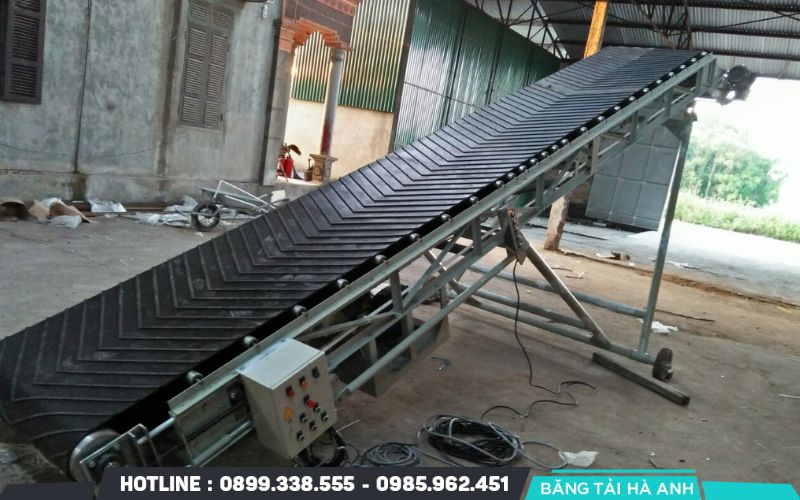

Việc tính toán kỹ lưỡng các thông số kỹ thuật giúp hệ thống vận hành ổn định và tránh các lỗi phát sinh ngoài ý muốn trong quá trình truyền động.

• Tối ưu hóa năng suất vận chuyển: Đảm bảo lưu lượng vật liệu như đất ẩm hoặc khoáng sản đạt mức 45 tấn/h tương ứng với vận tốc 0,85 m/s như thiết kế ban đầu.
• Đảm bảo độ bền cho tấm băng cao su: Xác định đúng số lớp bố và độ dày giúp băng chịu được lực căng Sv và Sr mà không gây ra hiện tượng đứt gãy hay dãn dài quá mức.
• Tiết kiệm chi phí đầu tư thiết bị: Tính toán chính xác chiều rộng băng B = 500 mm giúp doanh nghiệp tránh lãng phí khi mua loại băng quá khổ hoặc không đủ tải.
• Giảm thiểu hao mòn hệ thống cơ khí: Lựa chọn đúng vật liệu thép CT3 cho tang trống và con lăn giúp hạn chế tình trạng cong vênh trục do tải trọng phân bố không đều.
• Ngăn ngừa hiện tượng trượt băng: Tính toán hệ số ma sát u và góc ôm alpha chính xác giúp tang chủ động truyền lực kéo W hiệu quả, không gây cháy hỏng bề mặt cao su.
• Tối ưu điện năng tiêu thụ: Xác định đúng công suất motor N (kW) dựa trên hình chiếu độ dài Ln và chiều cao H để hệ thống không chạy quá tải hoặc dư thừa công suất.
• Tăng tính ổn định của dòng vật liệu: Kiểm soát góc nghiêng 11,5 độ giúp vật liệu không bị đổ tràn hoặc trượt ngược lại trong suốt quá trình vận hành liên tục.

Lựa chọn vật liệu chế tạo băng tải tối ưu chi phí và độ bền

Việc chọn đúng vật liệu từ giai đoạn thiết kế giúp hệ thống băng tải vận hành ổn định và tiết kiệm tối đa chi phí đầu tư ban đầu.

Lựa chọn tấm băng cao su

Kỹ sư căn cứ vào điều kiện làm việc thực tế của băng để lựa chọn loại cốt vải phù hợp cho vật liệu đất ẩm có khối lượng riêng 1,5 tấn/m3. Băng tải cao su cốt vải sở hữu độ bền kéo tốt và khả năng chịu ẩm cao nên đáp ứng hoàn hảo yêu cầu vận chuyển chiều dài 25 m.

Loại băng này giúp kết cấu hệ thống trở nên đơn giản và giảm thiểu chi phí thay thế định kỳ do ít bị ăn mòn bởi độ nhám vật liệu thấp. Người thiết kế thường ưu tiên các dòng băng có ứng suất cho phép lớn để đảm bảo an toàn khi tải trọng phân bố không đều trên mặt băng.

Kết cấu thép khung băng tải

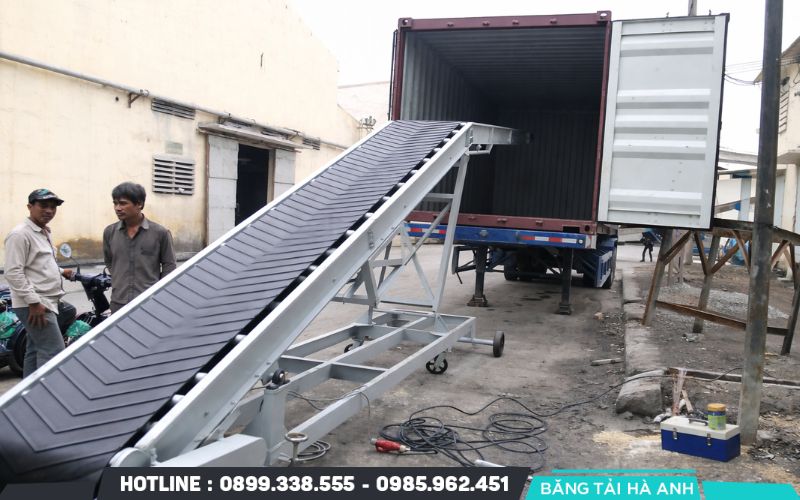

Thép CT3 là lựa chọn phổ biến nhất để chế tạo kết cấu thép nhờ khả năng chịu lực tốt và tính chất dễ gia công cắt gọt hoặc hàn ghép. Bề mặt khung thép cần được sơn bao phủ một lớp bảo vệ chuyên dụng nhằm chống lại tác động oxy hóa từ môi trường bên ngoài và độ ẩm của vật liệu.

Việc sử dụng thép thông thường giúp doanh nghiệp tối ưu giá thành sản xuất mà vẫn đảm bảo độ cứng vững cho toàn bộ hệ thống trong điều kiện làm việc liên tục. Khung băng thiết kế chuẩn giúp triệt tiêu rung động và ngăn ngừa hiện tượng biến dạng khi băng tải hoạt động ở năng suất cao.

Hệ thống tang dẫn và con lăn

Tang trống chủ động và tang bị động thường được chế tạo bằng thép hàn CT3 với bề mặt gia công cơ khí chính xác để đảm bảo độ đồng tâm. Kỹ sư bọc thêm một lớp cao su lên bề mặt tang trống nhằm tăng hệ số ma sát và giảm hiện tượng trượt băng khi vận hành trong môi trường bụi bặm.

Các con lăn đỡ và con lăn đứng sử dụng thép ống CT3 lắp trên ổ lăn hoặc ổ trượt để giảm ma sát lăn tối đa cho dây băng. Hệ thống con lăn đặt trên giá đỡ giúp duy trì hình dạng lòng máng của băng và dẫn hướng cho vật liệu di chuyển ổn định theo đúng lộ trình thiết kế.

Xác định các thông số cơ bản của hệ thống băng tải

Việc xác định chính xác các thông số đầu vào tạo tiền đề quan trọng để tính toán thiết kế băng tải cao su đạt hiệu suất cao nhất.

Năng suất yêu cầu và Chiều dài vận chuyển

Kỹ sư thiết lập năng suất dựa trên nhu cầu thực tế với mức tải phổ biến đạt 45 tấn/h đối với vật liệu có khối lượng riêng 1,5 tấn/m3. Chiều dài vận chuyển được xác định thông qua việc khảo sát vị trí lắp đặt thực tế và đạt khoảng 25 m cho các hệ thống trung bình.

Hai chỉ số này ảnh hưởng trực tiếp đến việc lựa chọn loại motor truyền động và độ bền kéo của lớp bố vải bên trong dây băng. Việc khớp số liệu năng suất và chiều dài giúp đơn vị vận hành kiểm soát tốt lưu lượng hàng hóa và chi phí tiêu hao điện năng hàng tháng.

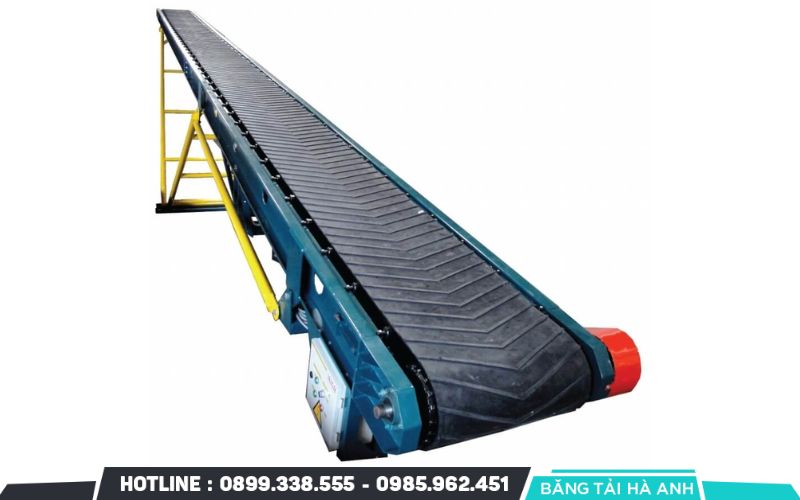

Tính toán góc nghiêng đặt băng đảm bảo vật liệu không trượt

Vật liệu vận chuyển có góc chảy tự nhiên thường nằm ở mức 45 độ nên góc nghiêng đặt băng tối đa không được vượt quá 18 độ. Theo vị trí làm việc thực tế, góc nghiêng tối ưu thường được cố định ở mức 11,5 độ để đảm bảo tính ổn định tuyệt đối cho dòng chảy vật liệu.

Độ dốc này giúp đất ẩm hoặc các loại hạt không bị tụt lùi về phía sau khi băng tải bắt đầu khởi động hoặc dừng đột ngột. Một góc nghiêng hợp lý còn giúp giảm bớt áp lực lên tang trống chủ động và kéo dài tuổi thọ cho bề mặt cao su.

Lựa chọn vận tốc băng tải tối ưu giữa kinh tế và kỹ thuật

Vận tốc làm việc thông thường của hệ thống vận chuyển vật liệu hạt nhỏ và vừa dao động ổn định trong khoảng từ 0,8 m/s đến 1,25 m/s. Kỹ sư lựa chọn vận tốc thiết kế cụ thể là 0,85 m/s để giảm thiểu lực căng băng và hạn chế tình trạng vật liệu văng ra ngoài.

Vận tốc quá cao thường gây ra hiện tượng lệch băng và làm tăng tốc độ mòn của các con lăn đỡ trên khung hình chữ U. Lựa chọn tốc độ vừa phải giúp hệ thống vận hành êm ái, bảo vệ kết cấu thép khỏi các rung động mạnh và tiết kiệm chi phí bảo trì lâu dài.

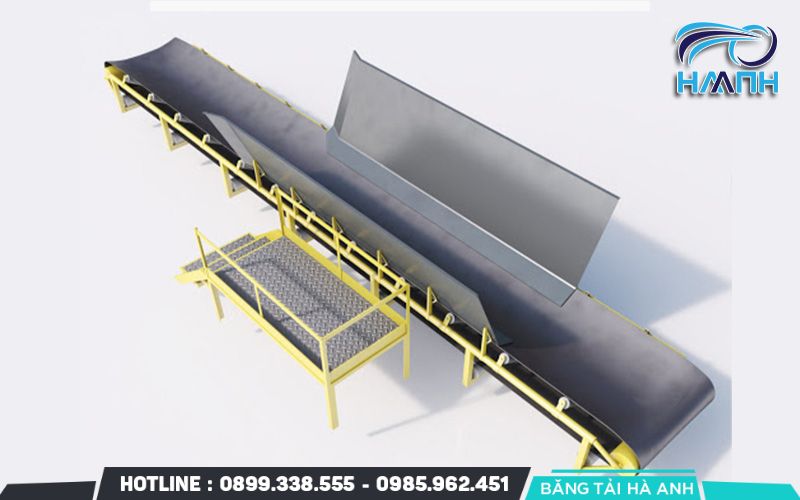

Hướng dẫn tính toán chi tiết chiều rộng băng tải

Việc xác định chính xác chiều rộng băng tải giúp hệ thống vận chuyển đáp ứng đúng năng suất yêu cầu, đồng thời tránh lãng phí vật tư và chi phí đầu tư không cần thiết.

1. Công thức xác định diện tích tiết diện dòng vật liệu

Diện tích mặt cắt ngang của vật liệu trên băng tải là yếu tố quyết định trực tiếp đến khả năng tải của toàn bộ hệ thống.

Kỹ sư xác định diện tích tiết diện Fb​ dựa trên hình dạng lòng máng của băng tải và đặc tính của vật liệu vận chuyển. Đối với băng tải lòng máng sử dụng hai con lăn đỡ, diện tích tiết diện được tính bằng hai lần diện tích tam giác, trong đó góc ở đáy là ρ3.

Công thức tính toán phụ thuộc vào:

• Chiều rộng phần băng chứa vật liệu B0
• Hệ số giảm diện tích CCC khi băng tải làm việc ở trạng thái nghiêng

Với các hệ thống có góc nghiêng nhỏ hơn 10°, hệ số C được lấy bằng 1 để đơn giản hóa quá trình tính toán.

Giá trị diện tích Fb​ thu được là cơ sở quan trọng để xác định chiều rộng B phù hợp cho tấm băng cao su.

2. Cách tính chiều rộng băng dựa trên năng suất và vận tốc

Chiều rộng băng tải cần tương thích với khối lượng vật liệu vận chuyển trong một đơn vị thời gian.

Năng suất băng tải N có mối quan hệ trực tiếp với:

• Diện tích tiết diện Fb
• Vận tốc băng v
• Trọng lượng riêng của vật liệu γ

Với yêu cầu năng suất 45 tấn/giờ và vận tốc băng 0,85 m/s, diện tích mặt cắt ngang cần thiết được tính là:

Fb=0,0098  m2

Từ mối quan hệ hình học giữa diện tích và chiều rộng, giá trị chiều rộng băng tính toán theo lý thuyết vào khoảng:

B≈0,335  m

Tuy nhiên, khi thiết kế thực tế, kỹ sư cần làm tròn và lựa chọn theo các kích thước tiêu chuẩn sản xuất để đảm bảo khả năng chế tạo và lắp đặt.

3. Tra bảng tiêu chuẩn bề rộng băng tải theo kích thước hạt

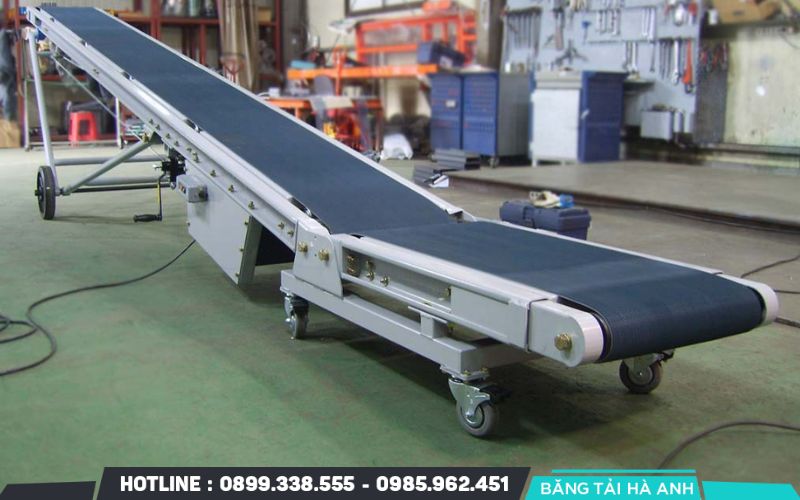

Việc lựa chọn chiều rộng băng theo tiêu chuẩn giúp dễ dàng thay thế phụ tùng và đảm bảo độ bền cơ học của hệ thống.

Dựa vào đặc tính vật liệu có kích thước hạt nhỏ và vừa, kỹ sư chọn chiều rộng băng tiêu chuẩn:

B=500  mm

Chiều rộng này lớn hơn giá trị tính toán lý thuyết, giúp hạn chế hiện tượng vật liệu tràn ra ngoài mép băng trong quá trình vận hành.

Tấm băng được lựa chọn thường có ứng suất cho phép khoảng 150 daN/cm, đủ khả năng chịu lực căng làm việc lâu dài. Kích thước băng 500 mm cũng là loại phổ biến trên thị trường, giúp tối ưu chi phí khi sử dụng con lăn và khung đỡ bằng thép CT3 đi kèm.

Công thức tính toán công suất dẫn động và lực kéo băng tải

Xác định đúng công suất và lực kéo giúp hệ thống băng tải vận hành mạnh mẽ, ổn định và tránh lãng phí điện năng tiêu thụ.

Thiết lập công thức tính công suất dựa trên thông số vận hành

Công suất dẫn động là yếu tố then chốt để lựa chọn động cơ phù hợp với tải trọng và kích thước của hệ thống.

Kỹ sư sử dụng công thức tổng quát để tính công suất cần thiết như sau:

N = (k1 x Ln x v + 0.0015 x Q x L + 0.0024 x Q x H) x k2

Trong đó:

• Ln là hình chiếu chiều dài vận chuyển, được xác định bằng L nhân với cos của góc nghiêng băng tải.
• H là chiều cao nâng vật liệu thực tế.
• Q là năng suất vận chuyển, tính bằng tấn trên giờ.
• v là vận tốc băng tải, tính bằng mét trên giây.

Các hệ số k1 và k2 thay đổi tùy theo chiều rộng băng và tổng chiều dài băng tải.

Với năng suất 45 tấn mỗi giờ và chiều dài băng 25 mét, kết quả tính toán thực tế cho ra công suất động cơ xấp xỉ 2.86 kilowatt. Việc xác định chính xác giá trị này giúp bộ phận kỹ thuật lựa chọn đúng động cơ, biến tần phù hợp và bảo vệ hệ thống khỏi tình trạng quá tải khi vận hành.

Xác định tổng lực kéo cần thiết cho hệ thống

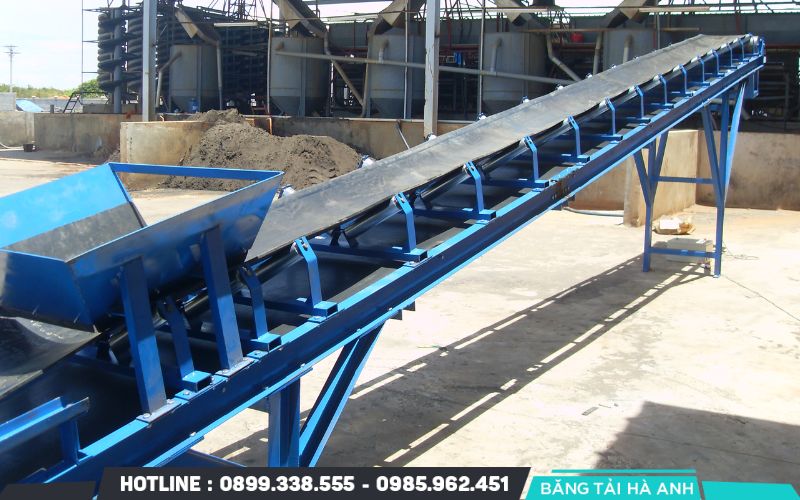

Lực kéo của băng tải phản ánh tổng các lực cản mà động cơ phải thắng để duy trì chuyển động ổn định.

Giá trị lực kéo W được xác định trực tiếp từ công suất dẫn động và vận tốc băng theo công thức:

W = (N x 1000) : v

Với công suất đã tính toán và vận tốc băng 0.85 mét trên giây, tổng lực cản tác động lên hệ thống đạt khoảng 3342 Newton.

Lực kéo này bao gồm lực cản do ma sát tại các ổ lăn của con lăn và lực cản sinh ra khi vật liệu chuyển động trên băng tải lòng máng. Giá trị W là cơ sở để tiếp tục tính toán lực căng tại các vị trí quan trọng trên tấm băng cao su.

Một phép tính lực kéo chính xác giúp ngăn chặn hiện tượng băng bị chùng hoặc trượt trên bề mặt tang trống chủ động.

Hệ số phụ thuộc chiều rộng và chiều dài trong thiết kế thực tế

Các hệ số điều chỉnh giúp đưa công thức lý thuyết tiệm cận với điều kiện vận hành thực tế tại công trường.

Hệ số k1 đặc trưng cho ma sát của các bộ phận quay và thường được lấy bằng 0.015 đối với băng tải có chiều rộng 500 milimet. Hệ số k2 dùng để bù tổn thất năng lượng dọc theo chiều dài băng và thường chọn bằng 1.12 đối với hệ thống có chiều dài vận chuyển 25 mét.

Sự kết hợp của các hệ số này cho phép bù trừ sai số phát sinh do độ ẩm của vật liệu, bụi bẩn bám trên con lăn và sự mài mòn trong quá trình vận hành. Áp dụng đúng bảng tra hệ số tiêu chuẩn giúp bản thiết kế đạt độ tin cậy cao và kéo dài chu kỳ bảo trì thiết bị.

Kiểm tra lực căng băng và điều kiện chống trượt trên tang trống

Các phép tính kiểm tra lực căng đóng vai trò quyết định để hệ thống băng tải vận hành trơn tru và bảo vệ tấm băng khỏi các hư hại vật lý trong quá trình làm việc lâu dài.

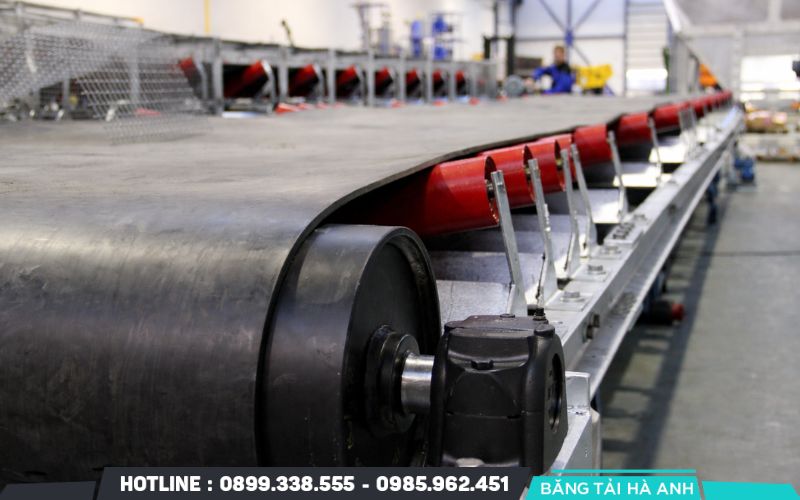

Tính toán lực căng nhánh vào và nhánh ra của tang trống

Xác định chính xác lực căng tại các điểm tiếp xúc giúp kỹ sư kiểm soát được độ giãn dài của băng và khả năng chịu tải của lớp cốt vải.

Lực căng nhánh vào Sv và lực căng nhánh ra Sr được xác định dựa trên tổng lực kéo W và các thông số ma sát của hệ thống truyền động.

Công thức tính toán được sử dụng như sau:

Sv = W nhân với e mũ mu nhân alpha, sau đó chia cho (e mũ mu nhân alpha trừ 1)
Sr = W chia cho (e mũ mu nhân alpha trừ 1)

Trong điều kiện môi trường có nhiều bụi bặm, hệ số ma sát giữa băng và tang trống mu thường được chọn bằng 0.25. Với góc ôm của dây băng quanh tang trống là 180 độ, giá trị e mũ mu nhân alpha đạt xấp xỉ 2.19.

Kết quả tính toán cho thấy lực căng nhánh vào thường lớn hơn hơn hai lần lực căng nhánh ra. Tỷ lệ này là điều kiện cần để hệ thống duy trì trạng thái cân bằng và truyền động ổn định.

Ứng dụng điều kiện Euler để chống trượt băng

Điều kiện chống trượt đảm bảo lực kéo từ động cơ được truyền hoàn toàn sang băng tải mà không phát sinh ma sát trượt gây mài mòn và sinh nhiệt.

Kỹ sư kiểm tra điều kiện không trượt bằng cách so sánh lực căng nhánh vào với lực căng nhánh ra nhân hệ số ma sát theo biểu thức:

Sv <= Sr x với e^mu x alpha

Với hệ thống có lực kéo W bằng 3342 Newton, lực căng nhánh vào được tính xấp xỉ 6150.4 Newton và lực căng nhánh ra là khoảng 2808.4 Newton.

Khi nhân lực căng nhánh ra với giá trị e mũ mu nhân alpha, kết quả thu được khoảng 6152 Newton, lớn hơn lực căng nhánh vào thực tế. Chênh lệch dương này xác nhận băng tải làm việc bình thường và không xảy ra hiện tượng trượt trên tang trống chủ động.

Việc đảm bảo điều kiện này giúp bảo vệ lớp cao su bề mặt và ngăn ngừa tình trạng quá nhiệt tại bộ phận truyền động.

Kiểm tra ứng suất cho phép của tấm băng cao su

Đối chiếu lực căng thực tế với khả năng chịu tải của vật liệu là bước bắt buộc nhằm loại bỏ nguy cơ đứt băng trong quá trình vận hành.

Giá trị lực căng cực đại Sv phải nằm trong giới hạn bền kéo cho phép của loại băng tải cao su đã lựa chọn.

Với băng tải có chiều rộng 500 milimet và ứng suất cho phép bằng 150 daN trên centimet, khả năng chịu lực của băng đáp ứng đầy đủ yêu cầu làm việc. Kỹ sư luôn đảm bảo lực căng lớn nhất trong mọi chế độ vận hành không vượt quá giới hạn an toàn của lớp cốt vải EP.

Việc kiểm soát tốt ứng suất giúp duy trì độ ổn định hình học của tấm băng, hạn chế hiện tượng chùng băng và giảm mài mòn tại các khoảng giữa hai con lăn.

Tính toán băng tải cao su đóng vai trò nền tảng trong việc kéo dài tuổi thọ thiết bị và tối ưu hóa chi phí đầu tư. Bài viết đã hệ thống hóa các bước xác định thông số cơ bản, diện tích tiết diện vật liệu và phương pháp kiểm tra lực căng theo điều kiện Euler. Việc tuân thủ đúng các hệ số ma sát và tiêu chuẩn thép CT3 giúp hệ thống vận hành bền bỉ trong môi trường khắc nghiệt. Bạn nên kiểm tra kỹ lưỡng các đặc tính của vật liệu đầu vào như độ ẩm và khối lượng riêng để có kết quả chính xác nhất.
