Hướng dẫn cách chọn băng tải theo tải trọng chính xác nhất

Dây chuyền sản xuất thường gặp sự cố đứt dây hoặc cháy động cơ do khâu tính toán thiết bị ban đầu thiếu chính xác. Việc xác định đúng khả năng chịu lực giúp hệ thống vận hành liên tục và hạn chế tối đa chi phí sửa chữa phát sinh. Kỹ sư vận hành cần nắm rõ các chỉ số kỹ thuật về khối lượng, tốc độ và độ dốc để đưa ra phương án thiết kế tối ưu. Bài viết này hướng dẫn chi tiết cách chọn băng tải theo tải trọng giúp doanh nghiệp chủ động lựa chọn dòng thiết bị phù hợp nhất cho nhà máy.

Tại sao cần chọn băng tải chuẩn theo tải trọng?

Việc xác định chính xác tải trọng băng tải giúp hệ thống vận hành ổn định và tránh được các sự cố kỹ thuật tốn kém.

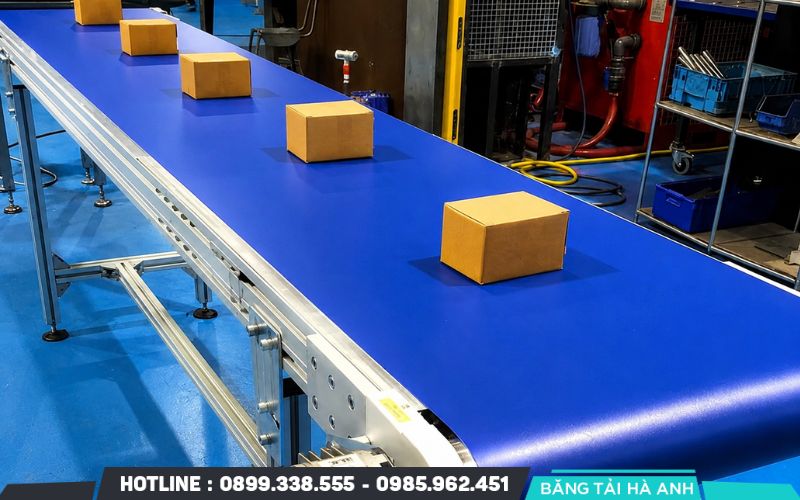

Hậu quả khi chọn sai tải trọng băng tải

Lựa chọn sai thông số chịu tải sẽ trực tiếp gây ra những hỏng hóc nghiêm trọng cho toàn bộ dây chuyền sản xuất.

• Đứt gãy dây băng tải: Lực kéo vượt quá ngưỡng bền kéo tối đa sẽ làm giãn cơ học, gây rách hoặc đứt đột ngột lớp bố vải EP và lõi thép.
• Quá tải và cháy động cơ: Động cơ phải hoạt động liên tục vượt công suất thiết kế, làm tăng nhiệt độ cuộn dây và gây cháy môtơ giảm tốc.
• Hỏng hóc hệ thống cơ khí: Trục chủ động, con lăn đỡ và vòng bi bị biến dạng, mài mòn nhanh chóng do lực nén vượt mức cho phép.
• Gián đoạn sản xuất: Dây chuyền dừng hoạt động đột ngột làm chậm tiến độ giao hàng và phát sinh chi phí sửa chữa khẩn cấp rất lớn.

Lợi ích tối ưu chi phí vận hành và tăng tuổi thọ hệ thống

Thiết kế đúng tải trọng ngay từ đầu mang lại hiệu quả kinh tế bền vững cho doanh nghiệp.

• Tiết kiệm điện năng: Động cơ và biến tần hoạt động đúng dải hiệu suất tối ưu, giảm thiểu lượng điện tiêu thụ thừa thải.
• Kéo dài tuổi thọ thiết bị: Các linh kiện cơ khí và bề mặt cao su vận hành đúng thiết kế, giảm tỷ lệ mài mòn theo thời gian.
• Tối ưu chi phí bảo trì: Doanh nghiệp chủ động được lịch bảo dưỡng định kỳ, hạn chế tối đa chi phí thay thế linh kiện hỏng hóc bất ngờ.
• Đảm bảo an toàn lao động: Hệ thống vận hành ổn định giúp loại bỏ nguy cơ đứt băng hay rơi vãi vật liệu gây nguy hiểm cho công nhân.

Các thông số kỹ thuật cốt lõi quyết định tải trọng băng tải

Kỹ sư vận hành cần tổng hợp đầy đủ các chỉ số đầu vào để tính toán chính xác lực kéo và độ bền cần thiết cho hệ thống.

Khối lượng và kích thước sản phẩm

Khối lượng đơn chiếc hoặc trọng lượng riêng của vật liệu quyết định trực tiếp đến tải trọng phân bố trên bề mặt băng. Việc xác định chính xác tải trọng phân bố trên mỗi mét dài giúp tính toán mức độ tập trung lực trên diện tích tiếp xúc. K

ích thước đáy sản phẩm càng lớn thì lực nén càng lan tỏa đều, ngược lại các sản phẩm nhỏ nhưng nặng sẽ tạo ra điểm áp lực cao, đòi hỏi dây băng phải có độ dày và số lớp bố vải chịu lực nhiều hơn.

Chiều dài, độ dốc và tốc độ băng tải

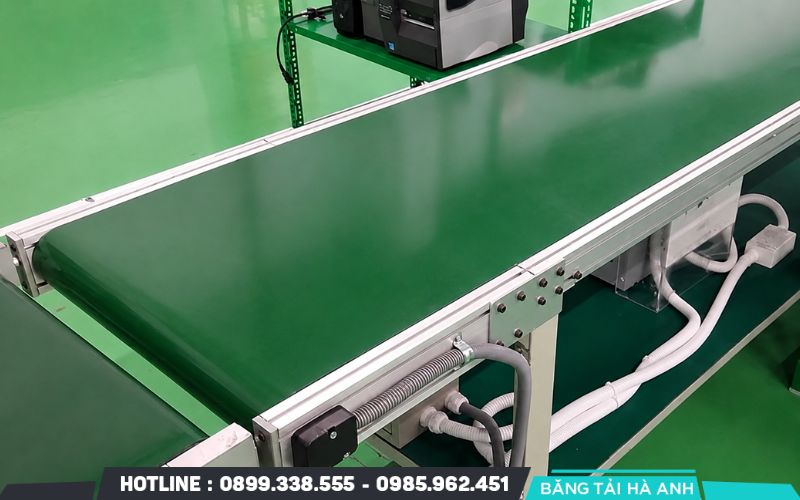

Tuyến băng tải càng dài thì tổng trọng lượng tích lũy của vật liệu trên toàn bộ hệ thống càng lớn, làm tăng đáng kể lực cản chuyển động. Bên cạnh đó, góc nghiêng của tuyến tải làm tăng lực kéo do thành phần trọng lực ngược chiều xuất hiện, đòi hỏi động cơ và dây băng phải chịu tải lớn hơn gấp nhiều lần so với mặt phẳng ngang.

Tốc độ di chuyển của hệ thống cũng tác động trực tiếp đến lực động, làm gia tăng sự va đập và yêu cầu công suất truyền động lớn hơn.

Đặc tính vật liệu cần vận chuyển

Hình dạng hình học và độ sắc nhọn của vật liệu ảnh hưởng trực tiếp đến kết cấu dây băng cũng như chất lượng lớp vỏ bọc cao su. Các loại vật liệu dạng khối lớn như đá hoặc quặng đòi hỏi lớp cao su bề mặt phải dày và có khả năng chống đâm thủng tốt.

Ngoài ra, các yếu tố như độ ẩm, tính chất ăn mòn hóa học hoặc nhiệt độ của vật liệu sẽ làm thay đổi hệ số ma sát giữa dây băng và tang trống, tác động trực tiếp đến khả năng truyền động an toàn.

Thời gian và tần suất vận hành

Hệ thống hoạt động liên tục 24/7 đòi hỏi hệ số dự phòng tải trọng cao hơn rất nhiều so với các dây chuyền vận hành ngắt quãng theo ca. Quá trình khởi động hệ thống khi đang mang đầy tải luôn tạo ra lực quán tính cực lớn trên toàn bộ tuyến băng.

Do đó, tần suất khởi động càng cao thì dải chịu tải tức thời của dây băng và các linh kiện cơ khí đi kèm càng phải được thiết kế rộng hơn để tránh nguy cơ quá tải.

Hướng dẫn cách chọn băng tải theo tải trọng chuẩn kỹ thuật

Doanh nghiệp cần tuân thủ đúng cách chọn băng tải theo tải trọng để đảm bảo tính đồng bộ cho toàn bộ hệ thống.

Bước 1: Xác định tải trọng và năng suất yêu cầu

Khối lượng hàng hóa di chuyển trong một giờ quyết định trực tiếp đến quy mô thiết kế của hệ thống. Kỹ sư cần tính toán tải trọng phân bố trên từng mét dài cùng tải trọng cực đại tại thời điểm cao điểm. Việc nắm rõ khối lượng vật liệu giúp xác định chính xác năng suất vận chuyển theo giờ hoặc theo ca làm việc.

Bước 2: Chọn khổ rộng băng tải phù hợp

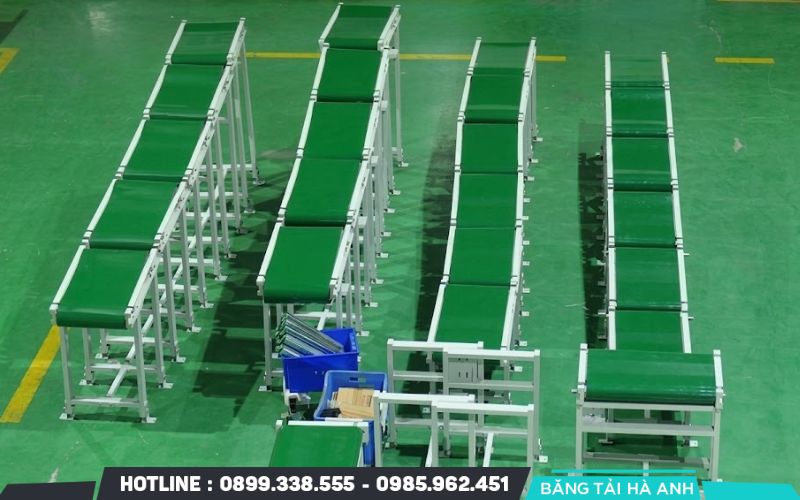

Bề rộng mặt băng phải đủ lớn để chứa trọn vẹn kích thước sản phẩm và vật liệu. Kích thước đáy hàng hóa hoặc kích thước hạt của vật liệu rời là cơ sở chính để chọn kích thước khổ rộng tiêu chuẩn từ 400mm đến 1200mm. Khổ rộng phù hợp giúp vật liệu không bị rơi vãi ra ngoài trong suốt quá trình vận hành.

Bước 3: Chọn tốc độ băng tải

Tốc độ di chuyển quyết định thời gian hoàn thành chu trình vận chuyển hàng hóa. Việc lựa chọn dải tốc độ từ 0.5m/s đến 2.5m/s phụ thuộc vào bản chất vật liệu và độ bền của bề mặt băng. Tốc độ cao giúp tăng năng suất nhưng sẽ gia tăng mức độ va đập và mài mòn thiết bị.

Bước 4: Chọn loại dây băng và khả năng chịu tải

Chất liệu cấu tạo dây băng quyết định trực tiếp đến giới hạn chịu lực kéo cơ học. Dây băng tải PVC hoặc PU phù hợp cho nhu cầu tải nhẹ, trong khi dây cao su lõi vải EP hoặc lõi thép ST dành riêng cho nhu cầu tải nặng. Chỉ số lớp bố vải cùng độ dày vỏ cao su phải đáp ứng đúng lực kéo cực đại của tuyến tải.

Bước 5: Chọn con lăn, khung băng và tang phù hợp

Hệ thống kết cấu đỡ phải chịu được toàn bộ trọng lượng tĩnh của vật liệu và trọng lượng động khi vận hành. Đường kính con lăn cùng khoảng cách đặt con lăn được tính toán dựa trên mức độ tập trung lực trên mặt băng. Khung thép định hình hoặc thép mạ kẽm cần có độ dày đủ lớn để chống cong vênh, biến dạng dưới áp lực tải trọng cao.

Bước 6: Tính công suất động cơ theo tải trọng

Công suất môtơ giảm tốc quyết định khả năng kéo toàn bộ tải trọng trên tuyến đường vận chuyển. Kỹ sư dựa trên tổng lực cản chuyển động, chiều dài tuyến tải, góc nghiêng và hiệu suất truyền động để lựa chọn động cơ có số kilowatt phù hợp. Động cơ phải có dải công suất dự phòng để đảm bảo khả năng khởi động an toàn khi mang đầy tải.

Phân loại các loại băng tải phổ biến theo từng mức tải trọng

Mỗi dòng thiết bị băng tải được thiết kế tối ưu cho từng dải tải trọng và môi trường làm việc đặc thù.

Băng tải tải trọng nhẹ: Băng tải PVC, PU

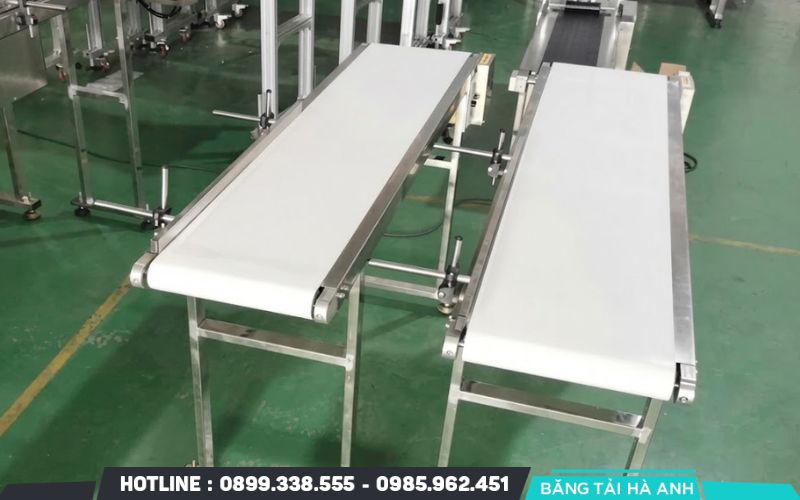

Băng tải PVC và PU thường phù hợp với dây chuyền vận chuyển sản phẩm nhẹ hoặc tải vừa trong môi trường sản xuất, đóng gói và phân loại.

Băng tải PVC có ưu điểm về chi phí và khả năng đáp ứng nhiều ứng dụng thông thường. Băng tải PU có khả năng chống dầu mỡ và phù hợp với nhiều ứng dụng trong ngành thực phẩm khi lựa chọn đúng vật liệu đạt yêu cầu.

Nhóm này thường sử dụng khung nhẹ, con lăn và tang có kích thước vừa phải. Khi tải tăng cao, cần kiểm tra lại độ bền dây băng, khoảng cách con lăn và công suất truyền động thay vì mặc định rằng PVC hoặc PU luôn thuộc nhóm tải nhẹ.

Băng tải tải trọng trung bình: Băng tải cao su trơn, con lăn

Băng tải cao su trơn và băng tải con lăn sử dụng rộng rãi trong các nhà kho lưu trữ, nhà máy sản xuất bao bì và hàng hóa đóng kiện.

• Băng tải cao su trơn phù hợp với nhiều loại vật liệu và có thể đáp ứng điều kiện làm việc khắc nghiệt hơn so với các dòng băng tải nhẹ. Dây băng có thể sử dụng cấu trúc nhiều lớp để tăng khả năng chịu lực.
• Băng tải con lăn phù hợp với hàng hóa dạng kiện, thùng, khay hoặc sản phẩm có bề mặt đáy tương đối ổn định. Khả năng chịu tải phụ thuộc vào đường kính con lăn, vật liệu chế tạo, khoảng cách giữa các con lăn và kết cấu khung.

Với tải trung bình, người thiết kế cần tính đồng bộ giữa dây băng hoặc con lăn, khung đỡ và hệ thống truyền động để tránh tập trung tải tại một số vị trí.

Băng tải tải trọng nặng: Băng tải cao su lõi thép, gân V

Băng tải cao su lõi thép được sử dụng cho các tuyến vận chuyển dài và yêu cầu lực kéo lớn. Lõi thép có độ bền kéo cao, giúp dây băng đáp ứng các hệ thống có tải trọng lớn và khoảng cách vận chuyển dài khi được thiết kế đúng.

Băng tải cao su gân V thường được sử dụng khi cần vận chuyển vật liệu trên tuyến có độ dốc. Các gân trên bề mặt tạo khả năng giữ vật liệu tốt hơn so với băng trơn, nhưng góc nghiêng cho phép vẫn phụ thuộc vào loại vật liệu, chiều cao gân, tốc độ và thiết kế cụ thể.

Với băng tải tải nặng, cần tính đầy đủ lực căng, công suất truyền động, khả năng chịu tải của tang và con lăn, kết cấu khung cùng điều kiện khởi động. Việc chỉ tăng độ bền dây băng mà không nâng cấp các bộ phận liên quan sẽ không bảo đảm hệ thống vận hành ổn định.

4 Lỗi thường gặp khiến băng tải nhanh hỏng dù chọn đúng tải trọng

Nhiều hệ thống gặp sự cố sớm do doanh nghiệp mắc phải các sai sót trong khâu lựa chọn vật liệu và lắp đặt thực tế.

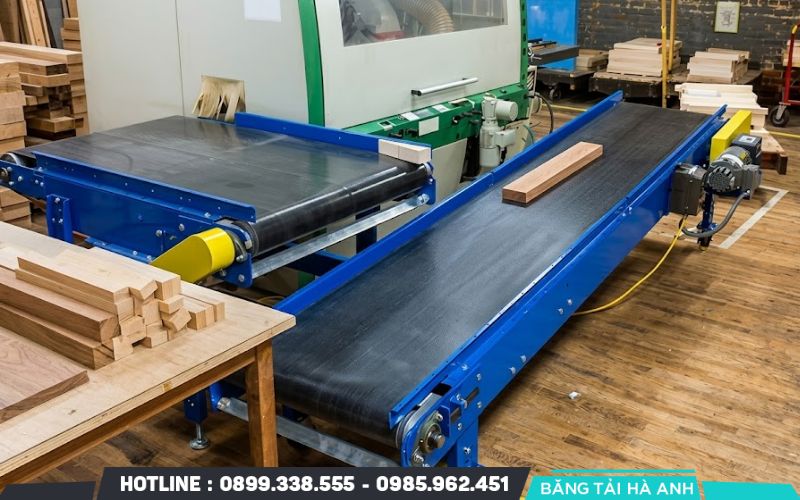

Mua phải cao su tái chế kém chất lượng, sai chỉ số EP

Dây cao su sản xuất từ chất liệu tái chế có độ đàn hồi rất kém và nhanh chóng nứt vỡ dưới áp lực liên tục. Các đơn vị cung cấp không uy tín thường gian lận chỉ số bố vải EP, khiến lực kéo thực tế của dây không đạt tiêu chuẩn thiết kế. Bề mặt cao su kém chất lượng sẽ bong tróc nhanh chóng, làm lộ lớp bố vải bên trong và gây đứt băng đột ngột.

Bỏ qua hệ số ma sát và góc nghiêng của băng tải

Nhiều người chỉ tính toán tải trọng trên mặt phẳng ngang mà quên mất góc nghiêng làm tăng lực cản đáng kể. Hệ số ma sát thay đổi do độ ẩm hoặc bụi bẩn làm giảm khả năng bám dính giữa mặt dưới dây băng và tang trống. Lực kéo không đủ sẽ gây ra hiện tượng trượt dây băng, làm mòn vẹt bề mặt cao su và gây quá nhiệt động cơ.

Lắp đặt sai lệch tâm khiến lực phân bố không đều

Quá trình cân chỉnh khung thân không chuẩn xác làm cho dây băng bị chạy lệch về một phía trong vận hành. Lực kéo tập trung toàn bộ vào một mép dây thay vì phân bố đều trên toàn bộ bề mặt chịu lực. Mép dây băng sẽ bị xé rách nhanh chóng do va chạm liên tục vào thành khung bảo vệ.

Chọn sai loại con lăn đỡ và tang trống chịu lực

Đường kính tang trống quá nhỏ so với độ dày dây băng sẽ tạo ra ứng suất uốn cực lớn, làm gãy các lớp bố vải bên trong. Con lăn đỡ có khả năng chịu tải kém sẽ bị kẹt vòng bi, tạo thành lực cản ma sát mài mòn mặt dưới dây băng. Tang trống không được bọc cao su nhám sẽ giảm khả năng truyền động, gây ra hiện tượng trượt tải trọng khi vận hành.

Hệ thống vận chuyển hàng hóa vận hành bền bỉ phụ thuộc hoàn toàn vào việc tính toán các thông số đầu vào chính xác. Doanh nghiệp nắm rõ phương pháp xác định lực kéo, công suất môtơ và hệ số an toàn sẽ bảo vệ dây chuyền khỏi các nguy cơ sự cố cơ học. Việc áp dụng đúng cách chọn băng tải theo tải trọng giúp tối ưu chi phí đầu tư ban đầu và kéo dài tuổi thọ thiết bị. Chủ đầu tư nên tham khảo thêm ý kiến từ các chuyên gia kỹ thuật để nhận tư vấn chuyên sâu cho từng hệ thống thực tế.
