Băng tải nghiêng và băng tải ngang: So sánh chi tiết

Việc lựa chọn đúng loại băng tải giúp doanh nghiệp tối ưu mặt bằng, năng suất và chi phí vận hành. Hai phương án phổ biến trong nhà máy là băng tải nghiêng và băng tải ngang, mỗi loại đáp ứng một điều kiện vận chuyển khác nhau. Băng tải nghiêng phù hợp với dây chuyền cần thay đổi cao độ, còn băng tải ngang thích hợp cho tuyến vận chuyển trên cùng mặt bằng. Bài viết sẽ phân tích từng tiêu chí để doanh nghiệp lựa chọn phù hợp.

Băng tải nghiêng và băng tải ngang là gì?

Băng tải nghiêng và băng tải ngang đều vận chuyển sản phẩm hoặc vật liệu theo một tuyến cố định. Điểm khác biệt chính nằm ở hướng di chuyển và cao độ giữa điểm cấp liệu với điểm xả.

Băng tải nghiêng là gì?

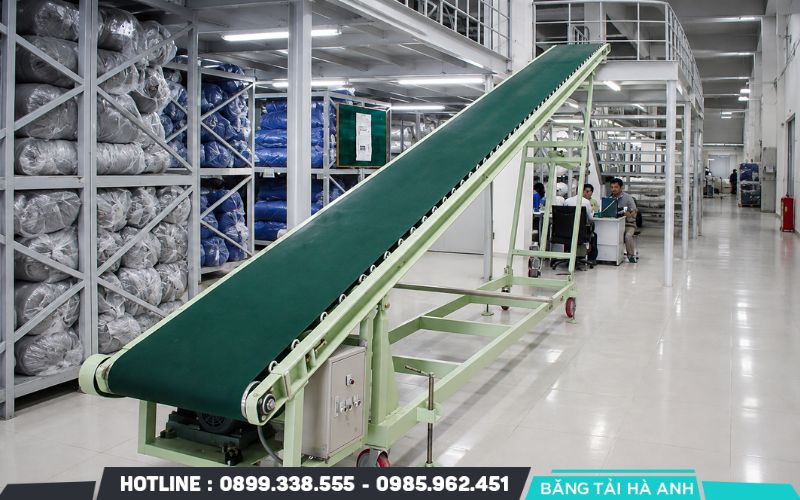

Băng tải nghiêng là hệ thống vận chuyển có mặt băng đặt theo một góc so với phương ngang. Thiết bị thường dùng để đưa vật liệu từ cao độ thấp lên cao độ cao hơn hoặc vận chuyển theo chiều ngược lại. Góc nghiêng được xác định dựa trên đặc tính vật liệu, tải trọng, tốc độ và loại bề mặt dây băng.

Khi góc nghiêng tăng, lực trọng trường tác động lên vật liệu cũng tăng theo. Sản phẩm có thể trượt, lăn hoặc rơi khỏi băng nếu bề mặt không tạo đủ độ bám. Vì vậy, hệ thống có thể sử dụng băng nhám, băng gân, gờ ngang hoặc thành chắn tùy loại vật liệu và độ dốc.

Băng tải nghiêng thường xuất hiện trong dây chuyền sản xuất, kho vận, đóng gói, khai thác và xử lý vật liệu. Thiết bị giúp kết nối các khu vực có cao độ khác nhau mà không cần bố trí thêm một tuyến vận chuyển nằm ngang ở từng tầng.

Băng tải ngang là gì?

Băng tải ngang là hệ thống có mặt băng vận chuyển theo phương gần như song song với mặt sàn. Thiết bị phù hợp với các dây chuyền cần đưa sản phẩm hoặc vật liệu từ điểm này sang điểm khác trên cùng một cao độ.

Cấu tạo cơ bản gồm dây băng liên tục, tang dẫn động, tang bị động, con lăn đỡ, khung băng và cụm truyền động. Tùy quy mô, hệ thống có thể bổ sung bộ phận căng băng, máng dẫn liệu, thành chắn hoặc thiết bị làm sạch.

Băng tải ngang có ưu điểm về khả năng vận chuyển ổn định vì vật liệu ít chịu tác động của lực trượt theo phương dốc. Thiết bị phù hợp với nhiều loại hàng hóa và vật liệu, từ sản phẩm đóng gói đến nguyên liệu rời trong sản xuất công nghiệp.

So sánh băng tải nghiêng và băng tải ngang

Băng tải nghiêng và băng tải ngang đều sử dụng dây băng liên tục để vận chuyển vật liệu, nhưng cách bố trí tuyến băng tạo ra sự khác biệt rõ về thiết kế và phạm vi ứng dụng. Bảng dưới đây tập trung vào những tiêu chí có ảnh hưởng trực tiếp đến hiệu quả đầu tư và vận hành.

Khi nào nên chọn băng tải nghiêng?

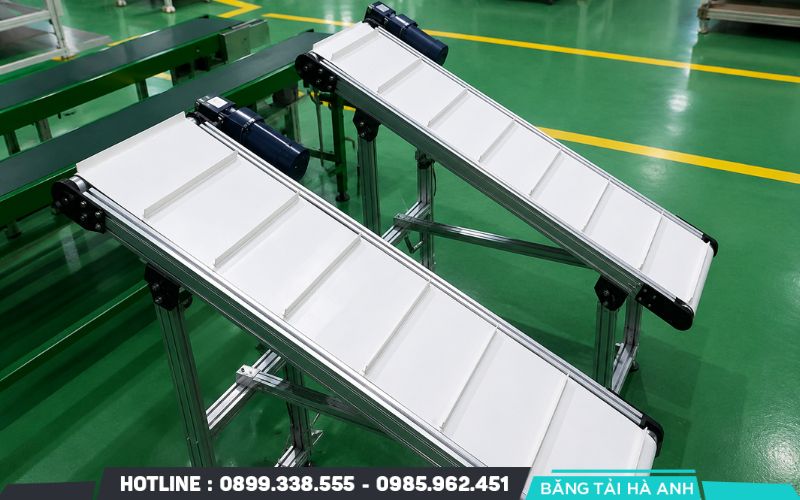

Băng tải nghiêng phù hợp với dây chuyền cần thay đổi cao độ trong quá trình vận chuyển. Doanh nghiệp nên đánh giá đặc tính vật liệu và góc nghiêng trước khi lựa chọn.

• Cần nâng hoặc hạ vật liệu giữa các cao độ: Băng tải nghiêng giúp kết nối hai khu vực có vị trí cao thấp khác nhau mà không cần bố trí tuyến vận chuyển ngang dài.
• Mặt bằng nhà xưởng hạn chế: Hệ thống có thể tận dụng không gian theo chiều cao, giúp rút ngắn tuyến vận chuyển trên mặt sàn.
• Cần đưa sản phẩm lên phễu hoặc máy ở vị trí cao: Băng tải có thể cấp liệu trực tiếp đến máy đóng gói, máy phân loại, phễu chứa hoặc công đoạn tiếp theo.
• Vận chuyển sản phẩm đóng gói hoặc vật liệu có khả năng ổn định trên băng: Các sản phẩm có hình dạng ổn định sẽ ít bị trượt hoặc lăn khi di chuyển trên mặt dốc.
• Cần kiểm soát vật liệu trên tuyến dốc: Doanh nghiệp có thể sử dụng băng nhám, băng gân, gờ ngang hoặc thành chắn để tăng khả năng giữ sản phẩm.
• Cần kết nối nhiều công đoạn khác cao độ: Băng tải nghiêng có thể kết hợp với băng tải ngang để tạo thành tuyến vận chuyển liên tục giữa các khu vực sản xuất.

Khi nào nên chọn băng tải ngang?

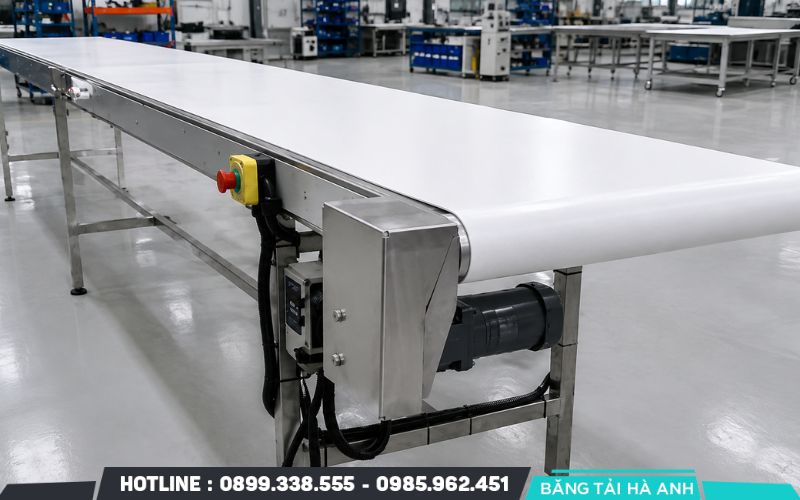

Băng tải ngang phù hợp với tuyến vận chuyển trên cùng mặt bằng và các sản phẩm cần di chuyển ổn định. Thiết kế này thường có cấu tạo đơn giản và dễ tích hợp vào nhiều dây chuyền.

• Các điểm cấp liệu và xả liệu nằm cùng cao độ: Băng tải ngang đưa sản phẩm giữa hai vị trí mà không cần thay đổi độ cao.
• Cần vận chuyển sản phẩm ổn định: Mặt băng nằm ngang giúp hạn chế hiện tượng trượt, lăn hoặc dịch chuyển do trọng lực theo chiều dốc.
• Vận chuyển hàng hóa đóng gói: Thùng carton, bao bì, khay, hộp và nhiều sản phẩm dạng đơn chiếc có thể vận chuyển hiệu quả trên băng ngang.
• Cần phân loại hoặc kiểm tra sản phẩm: Tuyến băng ngang tạo mặt vận chuyển ổn định cho các công đoạn kiểm tra, phân loại, đóng gói và chuyển tiếp.
• Cần tuyến vận chuyển dài trên cùng mặt bằng: Băng tải ngang phù hợp với nhà xưởng có đủ diện tích để bố trí tuyến băng theo chiều dài.
• Ưu tiên kết cấu đơn giản và dễ bảo trì: Hệ thống băng ngang thường không cần nhiều giải pháp chống trượt như băng tải nghiêng, giúp quá trình thiết kế và bảo dưỡng thuận tiện hơn.

Xem thêm: Băng tải thực phẩm hay băng tải PVC: Nên chọn loại nào?

Câu hỏi thường gặp

Phần giải đáp dưới đây tập trung vào những yếu tố ảnh hưởng trực tiếp đến việc lựa chọn và thiết kế băng tải nghiêng, băng tải ngang.

Băng tải nghiêng có cần băng tải gân không?

Băng tải nghiêng không bắt buộc phải sử dụng băng tải gân. Doanh nghiệp cần căn cứ vào góc nghiêng, đặc tính vật liệu và khả năng trượt của sản phẩm.

Băng trơn có thể phù hợp với độ dốc nhỏ và sản phẩm có bề mặt ổn định. Khi góc nghiêng tăng hoặc vật liệu dễ trượt, băng gân, băng nhám hoặc băng có gờ ngang sẽ giúp tăng độ bám và giữ vật liệu trên tuyến vận chuyển.

Vật liệu dạng hạt, bao tải, hộp hoặc sản phẩm có hình dạng không ổn định thường cần thiết kế bề mặt băng phù hợp để hạn chế trượt và lăn. Doanh nghiệp cũng cần tính đến chiều cao gờ và khoảng cách giữa các gờ khi lựa chọn.

Góc nghiêng tối đa của băng tải là bao nhiêu?

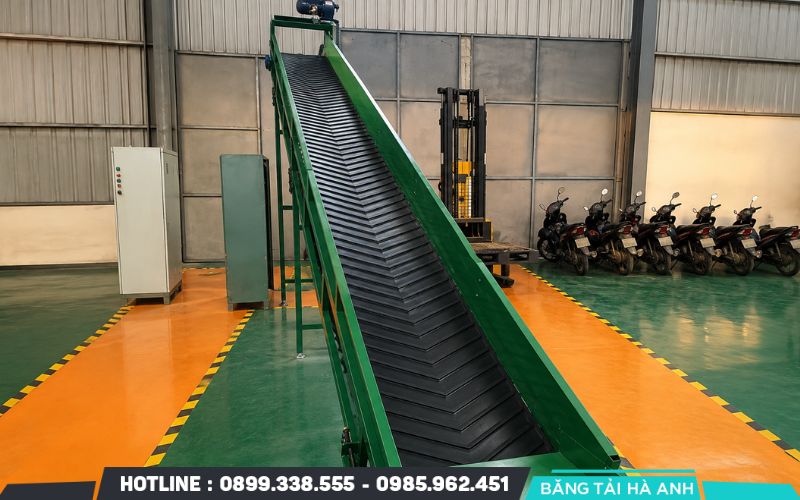

Băng tải không có một góc nghiêng tối đa áp dụng cho mọi trường hợp. Góc phù hợp phụ thuộc vào loại vật liệu, kích thước hạt, độ ẩm, trạng thái bề mặt, loại dây băng và phương thức giữ vật liệu.

Với vật liệu rời, góc nghiêng thường cần được xác định dựa trên đặc tính dòng chảy và khả năng trượt của vật liệu. Với sản phẩm đóng gói, doanh nghiệp có thể sử dụng băng có độ bám hoặc gờ để tăng góc vận chuyển. Góc nghiêng càng lớn thì yêu cầu về độ bám, công suất truyền động và khả năng giữ sản phẩm càng cao.

Băng tải nghiêng và băng tải ngang có thể kết hợp không?

Băng tải nghiêng và băng tải ngang có thể kết hợp trong cùng một hệ thống. Cách bố trí này phù hợp với dây chuyền cần vận chuyển sản phẩm qua nhiều cao độ khác nhau.

Băng tải ngang có thể đảm nhiệm công đoạn tiếp nhận và chuyển sản phẩm trên cùng mặt bằng. Băng tải nghiêng tiếp tục đưa sản phẩm lên hoặc xuống cao độ cần thiết. Hai tuyến có thể kết nối trực tiếp hoặc thông qua phễu, máng chuyển tiếp tùy thiết kế. Phương án kết hợp giúp hệ thống tận dụng không gian nhà xưởng và tạo tuyến vận chuyển liên tục.

Loại băng tải nào có chi phí đầu tư thấp hơn?

Băng tải ngang thường có chi phí đầu tư thấp hơn khi hai hệ thống có cùng chiều dài, tải trọng và yêu cầu kỹ thuật. Thiết kế của băng ngang thường đơn giản hơn vì hệ thống không cần xử lý chênh lệch cao độ và lực trượt theo độ dốc.

Băng tải nghiêng có thể phát sinh thêm chi phí cho công suất động cơ, kết cấu khung, băng có độ bám, gờ giữ hoặc thành chắn. Mức chi phí thực tế còn phụ thuộc vào góc nghiêng, chiều cao nâng, loại vật liệu và yêu cầu năng suất.

Mỗi hệ thống vận chuyển cần được thiết kế theo đặc điểm sản phẩm và điều kiện nhà xưởng. Băng tải nghiêng phù hợp với nhu cầu nâng hoặc hạ vật liệu giữa các cao độ, trong khi băng tải ngang đáp ứng tốt tuyến vận chuyển ổn định trên cùng mặt bằng. Khi lựa chọn Băng tải nghiêng và băng tải ngang, doanh nghiệp nên xác định tải trọng, năng suất, góc nghiêng, loại dây băng và không gian lắp đặt. Doanh nghiệp cũng nên tính cả chi phí vận hành và bảo trì để đánh giá hiệu quả lâu dài.
