Cách chọn băng tải theo kích thước phù hợp sản xuất

Kích thước băng tải quyết định trực tiếp đến năng suất, độ ổn định và khả năng bố trí trong dây chuyền. Một thiết bị quá nhỏ có thể hạn chế lưu lượng vận chuyển, trong khi băng tải quá lớn lại làm tăng chi phí đầu tư và diện tích lắp đặt. Vì vậy, cách chọn băng tải theo kích thước cần dựa trên loại vật liệu, tải trọng, năng suất và không gian thực tế. Việc xác định đúng các thông số ngay từ đầu giúp doanh nghiệp hạn chế sai lệch khi vận hành. Bài viết dưới đây sẽ phân tích từng tiêu chí để bạn dễ dàng lựa chọn băng tải phù hợp.

Cách chọn băng tải theo kích thước đúng nhu cầu

Doanh nghiệp cần tổng hợp đầy đủ dữ liệu thực tế để lựa chọn hệ thống truyền tải tối ưu nhất.

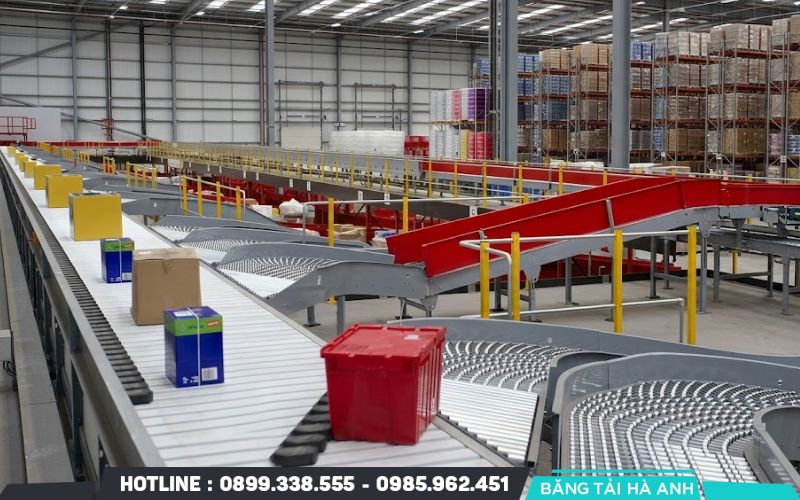

Xác định kích thước sản phẩm và tải trọng vận chuyển

Hình dáng và khối lượng đơn vị hàng hóa quyết định trực tiếp đến kết cấu chịu lực của dây băng. Sản phẩm có kích thước chiều rộng, chiều dài và chiều cao lớn đòi hỏi diện tích bề mặt băng tương ứng để tránh bị rơi vãi. Trọng lượng cực đại của vật liệu đặt nền tảng cho việc tính toán độ bền cơ học của hệ thống khung đỡ.

Xác định năng suất và lưu lượng cần vận chuyển

Khối lượng hàng hóa di chuyển qua dây chuyền trong một giờ xác định quy mô của toàn bộ thiết bị. Lưu lượng vận chuyển cao đòi hỏi mặt băng rộng hơn hoặc tốc độ di chuyển nhanh hơn để đáp ứng đúng tiến độ. Kỹ sư dựa trên sản lượng mục tiêu để tính toán chính xác thể tích vật liệu chứa trên từng mét dài dây băng.

Xác định chiều rộng băng tải phù hợp

Bề rộng mặt băng tải phải đảm bảo chứa trọn vẹn sản phẩm và có khoảng cách an toàn ở hai mép. Đối với vật liệu rời, chiều rộng được tính toán dựa trên góc sụt tự nhiên và khả năng tạo lòng máng của con lăn. Khổ rộng tiêu chuẩn giúp ngăn chặn tình trạng vãi hàng và kéo dài tuổi thọ của mép dây băng.

Xác định chiều dài băng tải theo mặt bằng lắp đặt

Khoảng cách di chuyển giữa điểm nạp liệu và điểm xả hàng quy định chiều dài cơ sở của tuyến tải. Bố trí tuyến tải cần căn cứ vào diện tích sàn khả dụng, vị trí các máy móc liên quan và luồng di chuyển của nhân công. Chiều dài tuyến tải càng lớn thì hệ thống đòi hỏi công suất môtơ và độ bền kéo dây băng càng cao.

Xác định tốc độ băng tải tương ứng với kích thước

Tốc độ di chuyển kết hợp cùng chiều rộng mặt băng sẽ quyết định trực tiếp đến năng suất thực tế. Tốc độ cao giúp giảm chiều rộng băng tải cần thiết nhưng sẽ làm tăng mức độ va đập và mài mòn thiết bị. Dải tốc độ từ 0.5m/s đến 2.0m/s được áp dụng phổ biến để cân bằng giữa năng suất và độ bền cơ khí.

Các thông số cần tính khi chọn kích thước băng tải

Kỹ sư vận hành áp dụng các công thức tính toán chuyên ngành để đưa ra bộ thông số hình học chuẩn xác.

Chiều rộng băng tải

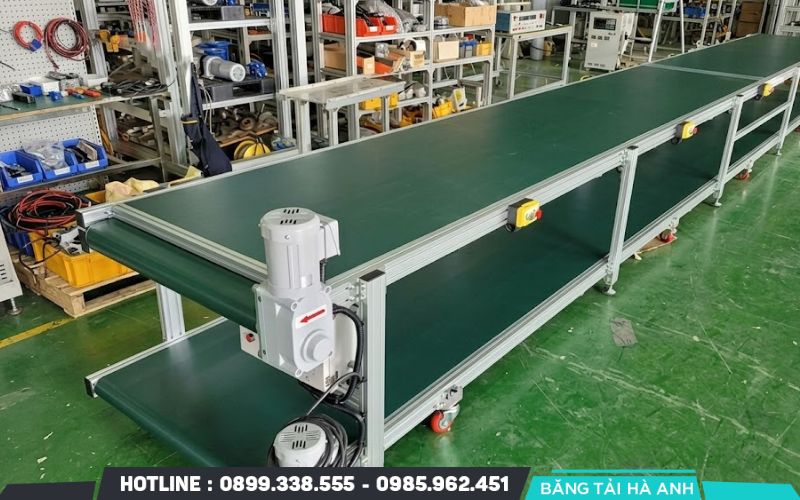

Chiều rộng băng tải (W) được tính theo năng suất yêu cầu (Q), tốc độ băng (v) và góc chất đống của vật liệu. Đối với hàng kiện, khổ rộng mặt băng bằng chiều rộng sản phẩm cộng thêm khoảng hở an toàn tối thiểu 100mm. Kỹ sư lựa chọn các khổ băng tiêu chuẩn như 400mm, 500mm, 600mm, 800mm, 1000mm hoặc 1200mm.

Chiều dài băng tải

Chiều dài băng tải (L) được tính toán dựa trên khoảng cách giữa hai tâm tang trống đầu và cuối. Tổng chiều dài dây băng thực tế bằng hai lần khoảng cách tâm cộng với chu vi các tang drums và độ chừa dán nối. Thông số L đóng vai trò quyết định trong việc tính toán tổng lực cản ma sát của toàn hệ thống.

Tải trọng trên băng

Tải trọng phân bố (q) được xác định bằng khối lượng vật liệu nằm trên một mét dài của dây băng. Công thức tính tải trọng phân bố dựa trên năng suất chia cho tốc độ vận hành của hệ thống. Chỉ số này quyết định độ võng của dây băng giữa các con lăn đỡ và số lớp bố vải chịu lực cần chọn.

Tốc độ vận chuyển

Tốc độ vận hành (v) được tính toán dựa trên đường kính tang chủ động và số vòng quay của động cơ giảm tốc. Tốc độ chuyển động phải phù hợp với tính chất vật liệu để tránh gây trượt hoặc văng hàng ra ngoài. Việc điều chỉnh tốc độ thông qua biến tần giúp doanh nghiệp linh hoạt thay đổi năng suất theo từng thời điểm.

Góc nghiêng và chiều cao nâng

Chiều cao nâng (H) và góc nghiêng (α) quyết định lực kéo bổ sung do trọng lực tác động lên vật liệu. Góc nghiêng lớn làm giảm năng suất tải trọng phân bố so với tuyến tải nằm ngang. Kỹ sư cần chọn loại dây băng trơn cho góc nghiêng dưới 18 độ hoặc dây gân V cho góc nghiêng lên tới 30 độ.

Cách chọn chiều rộng băng tải theo tải trọng và kích thước vật liệu

Kỹ sư cần căn cứ vào lượng hàng luân chuyển và đặc tính hình học của vật liệu để chọn bề rộng mặt băng phù hợp.

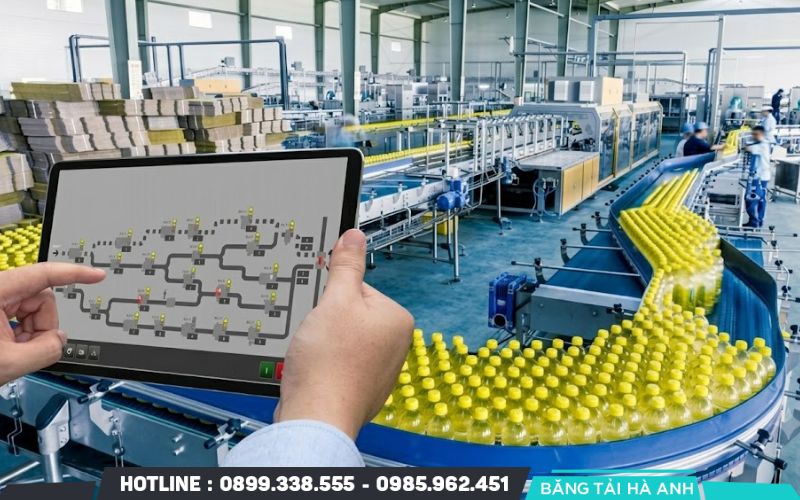

Chọn khổ băng theo năng suất vận chuyển

Bề rộng mặt băng tỉ lệ thuận với khối lượng vật liệu di chuyển qua dây chuyền trong một đơn vị thời gian. Năng suất vận chuyển càng lớn thì khổ rộng băng tải càng phải tăng để chứa đủ lượng hàng hóa mà không làm tràn ra ngoài. Doanh nghiệp dựa vào bảng lưu lượng tiêu chuẩn để chọn các kích thước phổ biến như 500mm, 600mm, 800mm hoặc 1000mm.

Kiểm tra kích thước vật liệu lớn nhất

Kích thước của hạt vật liệu lớn nhất quyết định đến giới hạn chiều rộng tối thiểu của mặt băng. Đối với vật liệu rời không đồng đều, chiều rộng băng tải phải gấp tối thiểu 3 lần kích thước của viên vật liệu lớn nhất. Quy tắc này ngăn chặn hiện tượng vật liệu văng ra ngoài hoặc làm kẹt hệ thống con lăn trong quá trình di chuyển.

Tính tiết diện vật liệu trên mặt băng

Tiết diện cắt ngang của dòng vật liệu phụ thuộc vào góc sụt tự nhiên và hình dạng lòng băng. Băng tải dạng lòng máng với góc võng con lăn từ 20 đến 45 độ giúp tối ưu diện tích chứa hàng hơn so với mặt băng phẳng. Việc tính toán đúng diện tích tiết diện giúp đảm bảo vật liệu nằm gọn trong phạm vi an toàn cách mép băng từ 50mm đến 100mm.

Dự phòng công suất để hạn chế quá tải

Dải rộng mặt băng cần được thiết kế dư ra từ 10% đến 15% so với tính toán lý thuyết ban đầu. Mức dự phòng này giúp hệ thống hấp thụ tốt các đợt tải tăng đột ngột khi cấp liệu không đều. Bề rộng dư tải cũng bảo vệ dây băng khỏi tình trạng mòn vẹt mép khi có hiện tượng dạt băng nhẹ.

Cách chọn chiều dài băng tải theo không gian lắp đặt

Chiều dài tuyến tải được xác định dựa trên khoảng cách địa lý và quy hoạch mặt bằng nhà xưởng thực tế.

Đo khoảng cách giữa điểm cấp liệu và điểm nhận liệu

Kỹ sư tiến hành đo đạc chính xác khoảng cách định vị giữa phễu nạp liệu và vị trí xả hàng. Khoảng cách này thiết lập chiều dài trục cơ sở tối thiểu cho toàn bộ kết cấu khung đỡ. Việc đo đạc chuẩn xác giúp tránh tình trạng thiếu hụt hoặc dư thừa kết cấu cơ khí khi đưa vào lắp đặt.

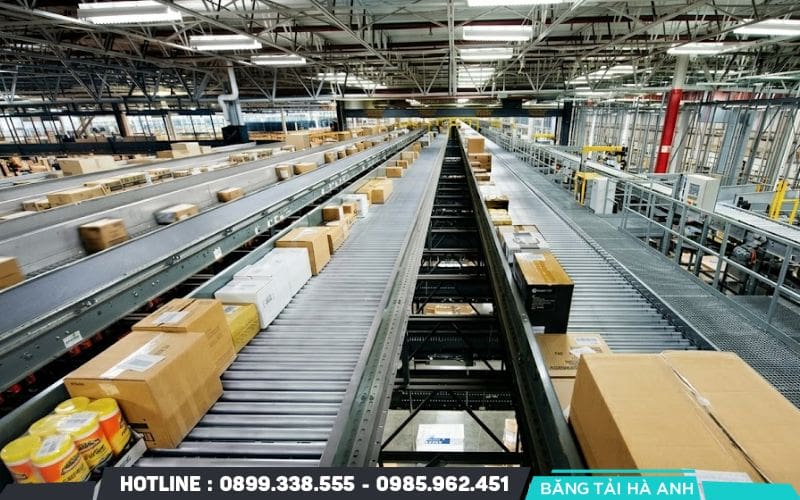

Tính chiều dài theo đường vận chuyển thực tế

Chiều dài dây băng tổng thể phải tính đến đoạn vòng qua các tang trống chủ động, tang bị động và hệ thống con lăn căng dây. Công thức tính chiều dài dây băng dạng phẳng bằng hai lần khoảng cách trục cộng với chu vi tang trống. Kỹ sư cộng thêm khoảng chừa mối dán nối cao su từ 500mm đến 1000mm tùy theo độ dày của dây.

Xác định chiều dài khi băng tải có độ nghiêng

Tuyến tải chuyển hàng lên cao có chiều dài thực tế lớn hơn khoảng cách mặt bằng do ảnh hưởng của góc nghiêng. Chiều dài tuyến nghiêng được tính theo định lý Pytago dựa trên chiều cao nâng và khoảng cách hình chiếu bằng. Góc nghiêng tiêu chuẩn cho băng tải cao su trơn thường không vượt quá 18 độ để tránh làm trượt lùi vật liệu.

Kích thước băng tải phổ biến và cách lựa chọn

Doanh nghiệp căn cứ vào quy mô sản xuất và bản chất hàng hóa để chọn dải quy cách tiêu chuẩn phù hợp.

Khổ băng tải nhỏ cho sản phẩm nhẹ

Phân khúc bề rộng từ 200mm đến 400mm phục vụ cho các ngành sản xuất linh kiện điện tử, dược phẩm và thực phẩm đóng gói. Kết cấu khung nhôm định hình hoặc inox giúp hệ thống vận hành linh hoạt trong không gian nhỏ hẹp. Bề mặt dây PVC hoặc PU mỏng đảm bảo độ chính xác cao khi di chuyển các gói hàng có trọng lượng nhẹ.

Khổ băng tải trung bình cho dây chuyền sản xuất

Giải pháp bề rộng từ 500mm đến 800mm ứng dụng phổ biến trong các nhà máy chế biến, đóng gói nông sản và kho vận logistic. Dải kích thước này đáp ứng tốt các loại thùng carton, bao tải và hàng hóa kiện tiêu chuẩn. Hệ thống con lăn đỡ kết hợp dây cao su trơn mang lại khả năng chịu lực ổn định cho các dây chuyền hoạt động liên tục.

Khổ băng tải lớn cho vật liệu nặng và hàng rời

Quy cách bề rộng từ 1000mm đến 1400mm chuyên dùng cho ngành khai khoáng, sản xuất xi măng, than đá và vật liệu xây dựng. Lòng máng sâu giúp tối đa hóa diện tích mặt cắt ngang để chứa lưu lượng đá, quặng khối lượng lớn. Dây băng tải cao su lõi thép hoặc nhiều lớp bố vải EP đảm bảo độ bền kéo cực cao dưới áp lực tải trọng nặng.

Những sai lầm khi chọn băng tải theo kích thước

Đơn vị thiết kế thường gặp phải các hỏng hóc kỹ thuật sớm do mắc sai lầm trong quá trình xác định thông số hình học.

Chọn băng quá hẹp so với vật liệu

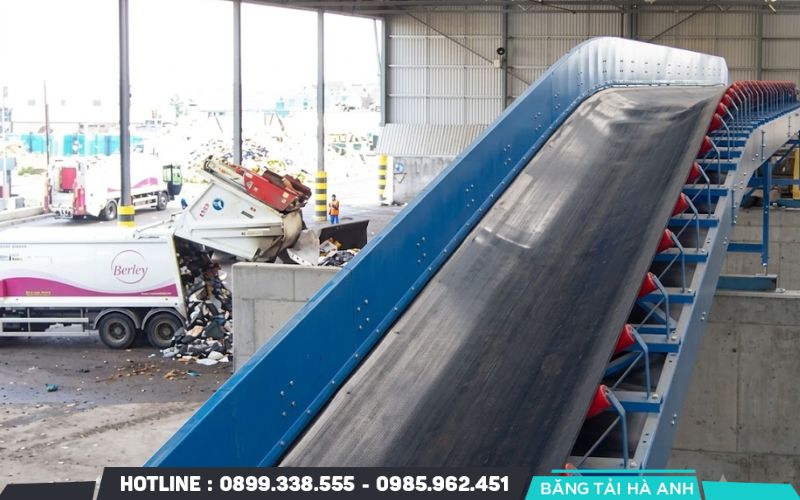

Mặt băng hẹp khiến hàng hóa dễ bị dạt ra hai bên và rơi vãi xuống sàn nhà xưởng trong quá trình vận chuyển. Vật liệu sắc nhọn cọ xát liên tục vào thành bảo vệ làm rách mép dây cao su và gây hư hỏng kết cấu khung thân. Doanh nghiệp phải tốn thêm chi phí dọn dẹp vệ sinh và thay thế dây băng mới trước thời hạn.

Chọn chiều dài không phù hợp mặt bằng

Tuyến tải thiết kế quá dài hoặc quá ngắn gây khó khăn cho việc kết nối trực tiếp với các máy móc công đoạn khác. Chiều dài không tối ưu làm lãng phí diện tích lắp đặt và cản trở luồng di chuyển của nhân công trong nhà máy. Khung thân băng tải phải cắt nối lại làm giảm độ sảo và kết cấu chịu lực ban đầu.

Bỏ qua tải trọng và năng suất thực tế

Nhiều đơn vị chỉ chú trọng vào kích thước bề ngoài mà quên mất bài toán tính toán trọng lượng vật liệu rải đều trên mặt băng. Dây băng có khổ rộng đúng nhưng thiếu độ dày và số lớp bố chịu lực sẽ bị giãn cơ học nhanh chóng. Động cơ môtơ giảm tốc bị quá tải liên tục dẫn đến nguy cơ cháy cuộn dây và ngưng trệ toàn bộ dây chuyền.

Chỉ dựa vào kích thước sản phẩm để chọn băng tải

Việc lựa chọn khổ rộng vừa bằng kích thước đáy thùng hàng làm mất đi khoảng không gian an toàn hai bên mép. Sản phẩm bị lệch tâm trong quá trình nạp liệu sẽ lập tức va chạm vào khung đỡ gây xô lệch hoặc rơi rớt. Kỹ sư luôn phải tính toán chiều rộng mặt băng lớn hơn kích thước sản phẩm tối thiểu từ 100mm đến 150mm.

Xác định quy cách thiết bị chính xác đóng vai trò cốt lõi trong việc duy trì năng suất và tối ưu hóa không gian nhà xưởng. Doanh nghiệp nắm rõ các chỉ số chiều rộng, chiều dài và dải dốc sẽ chủ động kiểm soát chi phí đầu tư ban đầu. Việc áp dụng chuẩn xác cách chọn băng tải theo kích thước giúp hạn chế tối đa nguy cơ quá tải và kéo dài tuổi thọ thiết bị. Chủ đầu tư nên phối hợp chặt chẽ với đơn vị chế tạo uy tín để khảo sát thực tế trước khi chốt phương án thi công.
