Bản vẽ con lăn băng tải

Bản vẽ con lăn băng tải là tài liệu kỹ thuật quan trọng, cung cấp thông tin chi tiết về kích thước, cấu tạo và các thông số kỹ thuật của con lăn trong hệ thống băng tải. Đây là công cụ hỗ trợ đắc lực cho kỹ sư, nhà sản xuất và các doanh nghiệp trong việc thiết kế, lắp đặt và bảo trì băng tải. Trong bài viết này, chúng ta sẽ tìm hiểu về nội dung, cách đọc và ứng dụng thực tế của bản vẽ con lăn băng tải, giúp tối ưu hóa hiệu quả vận hành và sản xuất.

Bản vẽ con lăn băng tải là gì?

Bản vẽ con lăn băng tải là tài liệu kỹ thuật thể hiện chi tiết các thông số kỹ thuật, cấu tạo và kích thước của con lăn – một bộ phận quan trọng trong hệ thống băng tải. Bản vẽ này thường được thiết kế dưới dạng 2D hoặc 3D, sử dụng trong quá trình sản xuất, lắp đặt và bảo trì hệ thống băng tải. Bản vẽ cung cấp thông tin đầy đủ về đường kính, chiều dài, vật liệu cấu tạo và các chi tiết liên quan khác của con lăn, giúp kỹ sư và nhà sản xuất đảm bảo sự chính xác trong thiết kế và vận hành.

Tầm quan trọng của bản vẽ con lăn băng tải

Bản vẽ con lăn băng tải đóng vai trò quan trọng trong nhiều khía cạnh của quá trình thiết kế và vận hành hệ thống băng tải, cụ thể như sau:

• Hỗ trợ thiết kế: Bản vẽ là cơ sở để xác định cấu hình con lăn phù hợp với hệ thống băng tải, bao gồm kích thước, vật liệu và các yêu cầu kỹ thuật.
• Đảm bảo độ chính xác trong sản xuất: Giúp nhà sản xuất chế tạo con lăn đúng thông số, đảm bảo sự đồng nhất và tương thích khi lắp đặt vào hệ thống.
• Tối ưu hóa quy trình lắp đặt: Kỹ sư có thể dựa vào bản vẽ để lên kế hoạch lắp đặt con lăn một cách hiệu quả, giảm thời gian và chi phí thi công.
• Hỗ trợ bảo trì và thay thế: Khi con lăn gặp vấn đề, bản vẽ cung cấp thông tin chi tiết để kỹ thuật viên dễ dàng kiểm tra, sửa chữa hoặc thay thế linh kiện.

Nội dung chi tiết trong bản vẽ con lăn băng tải

Bản vẽ con lăn băng tải bao gồm các thông tin kỹ thuật quan trọng để hỗ trợ việc thiết kế, sản xuất, lắp đặt và vận hành hệ thống. Dưới đây là các nội dung chính thường có trong một bản vẽ con lăn băng tải:

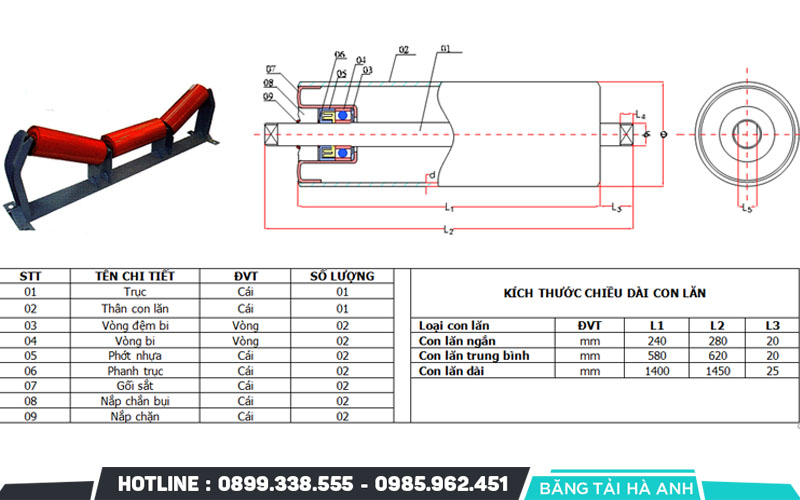

Cấu tạo cơ bản được thể hiện trong bản vẽ

Trục con lăn:

• Thông số kích thước: đường kính, chiều dài và độ dày trục.
• Chất liệu: thép không gỉ, thép carbon hoặc nhôm.
• Thiết kế trục: trục trơn, trục có rãnh hoặc trục có bước ren để tăng khả năng vận hành.

Ống con lăn:

• Đường kính bên ngoài và chiều dài ống.
• Vật liệu chế tạo: thép, nhôm, inox, hoặc nhựa cao cấp.
• Các đặc điểm bổ sung: bề mặt nhẵn, bọc cao su, hoặc lớp phủ chống mài mòn.

Ổ bi (vòng bi):

• Loại ổ bi sử dụng: ổ bi cầu, ổ bi côn, hoặc ổ bi tự lựa.
• Kích thước và vị trí lắp đặt trên trục.

Thông số kỹ thuật quan trọng

Kích thước tổng thể: Bao gồm chiều dài con lăn, đường kính ngoài, và kích thước các chi tiết liên quan.

Khả năng chịu tải:

• Tải trọng tối đa mà con lăn có thể chịu đựng.
• Ứng dụng cho từng loại vật liệu vận chuyển (nặng, nhẹ, hoặc trung bình).

Tốc độ quay tối đa: Biểu thị khả năng quay của con lăn ở tốc độ cao mà không gây rung lắc hoặc mất cân bằng.

Góc nghiêng: Áp dụng cho các băng tải nghiêng, hỗ trợ vận chuyển hiệu quả.

Các chi tiết bổ sung trong bản vẽ

Vòng đệm và nắp chắn bụi:

• Được thiết kế để bảo vệ ổ bi khỏi bụi bẩn và độ ẩm, giúp tăng tuổi thọ con lăn.
• Thông tin về kích thước và vật liệu của các chi tiết này.

Cơ chế lắp đặt:

• Vị trí và kích thước lỗ gắn trên khung băng tải.
• Thông số vít hoặc bu lông cố định.

Lớp phủ bề mặt (nếu có): Đặc điểm của lớp phủ như cao su, nhựa PVC hoặc PU để tăng độ bám hoặc giảm mài mòn.

Hệ thống ký hiệu và chú thích

• Sử dụng các ký hiệu kỹ thuật tiêu chuẩn để mô tả các chi tiết.
• Ghi chú rõ ràng về dung sai, chất liệu và phương pháp gia công.
• Các thông tin cảnh báo hoặc lưu ý đặc biệt khi lắp đặt và vận hành con lăn.

Phân loại bản vẽ con lăn băng tải

Bản vẽ con lăn băng tải được phân loại dựa trên các tiêu chí như loại con lăn, ứng dụng ngành nghề và yêu cầu thiết kế kỹ thuật. Dưới đây là các loại phổ biến:

Theo loại con lăn

Bản vẽ con lăn trơn:

• Dành cho con lăn có bề mặt trơn, sử dụng trong các ứng dụng vận chuyển hàng hóa thông thường.
• Đặc điểm: Kích thước đơn giản, bề mặt nhẵn, ít chi tiết phức tạp.

Bản vẽ con lăn bọc cao su:

• Phù hợp với các ứng dụng cần tăng ma sát hoặc giảm tiếng ồn.
• Đặc điểm: Bao gồm lớp cao su hoặc vật liệu đặc biệt bọc bên ngoài, được mô tả chi tiết trong bản vẽ.

Bản vẽ con lăn tự chỉnh:

• Dành cho con lăn có khả năng tự điều chỉnh vị trí, giúp băng tải cân bằng khi vận hành.
• Đặc điểm: Hiển thị cơ chế tự chỉnh và các bộ phận phụ trợ.

Bản vẽ con lăn dẫn hướng:

• Dùng để định hướng băng tải, giữ băng tải di chuyển theo đúng quỹ đạo.
• Đặc điểm: Có thêm các chi tiết để định vị băng tải.

Theo ứng dụng ngành nghề

Bản vẽ cho ngành công nghiệp nặng:

• Dùng trong các ngành khai khoáng, xi măng, thép.
• Đặc điểm: Kích thước lớn, chịu tải cao, mô tả rõ vật liệu chịu mài mòn và chịu lực.

Bản vẽ cho ngành công nghiệp nhẹ:

• Dành cho các ngành thực phẩm, dược phẩm, đóng gói.
• Đặc điểm: Kích thước nhỏ gọn, bề mặt nhẵn hoặc phủ vật liệu an toàn thực phẩm.

Bản vẽ cho ngành xây dựng:

• Dùng để vận chuyển các loại vật liệu xây dựng như cát, sỏi, bê tông.
• Đặc điểm: Mô tả lớp phủ bảo vệ chống mài mòn, chịu lực tốt.

Theo thiết kế kỹ thuật

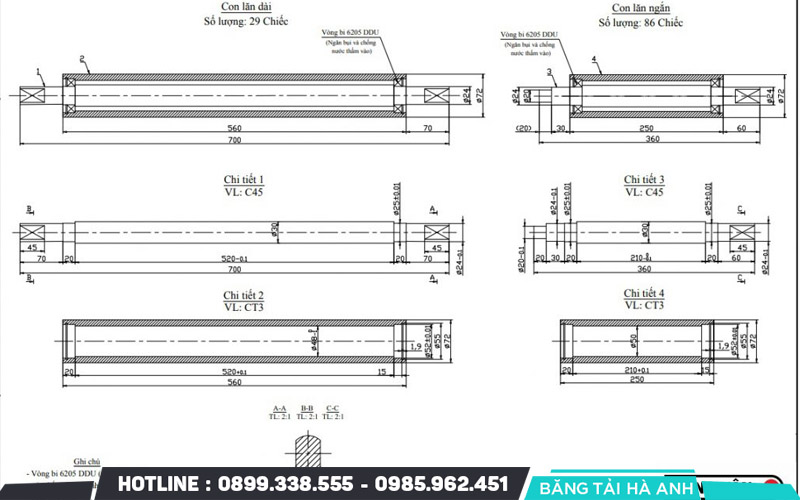

Bản vẽ 2D con lăn băng tải:

• Hiển thị các chi tiết cơ bản như kích thước, cấu tạo và vị trí lắp ráp.
• Phù hợp cho việc sản xuất và lắp đặt đơn giản.

Bản vẽ 3D con lăn băng tải:

• Mô phỏng con lăn dưới dạng không gian 3 chiều, giúp hình dung rõ cấu trúc và cơ chế hoạt động.
• Phù hợp cho các hệ thống băng tải phức tạp hoặc yêu cầu mô phỏng trước khi sản xuất.

Theo chi tiết thiết kế

Bản vẽ con lăn tiêu chuẩn:

• Thiết kế theo kích thước và thông số chung, áp dụng cho nhiều loại băng tải.
• Đặc điểm: Đơn giản, dễ sản xuất hàng loạt.

Bản vẽ con lăn tùy chỉnh:

• Thiết kế theo yêu cầu đặc biệt của khách hàng hoặc ứng dụng cụ thể.
• Đặc điểm: Mô tả chi tiết các yếu tố độc đáo như kích thước phi tiêu chuẩn, vật liệu đặc biệt.

Cách đọc và sử dụng bản vẽ con lăn băng tải

Bản vẽ cung cấp thông tin chi tiết về cấu tạo, kích thước, vật liệu và các yêu cầu kỹ thuật của con lăn, giúp đảm bảo con lăn được chế tạo và lắp đặt chính xác, hoạt động hiệu quả và an toàn.

Dưới đây là các bước cơ bản để đọc và sử dụng bản vẽ con lăn băng tải:

Xác định các thành phần của bản vẽ:

Một bản vẽ con lăn băng tải điển hình thường bao gồm các thành phần sau:

• Hình chiếu: Thể hiện hình dạng của con lăn từ các góc nhìn khác nhau (ví dụ: hình chiếu đứng, hình chiếu cạnh, hình chiếu bằng).

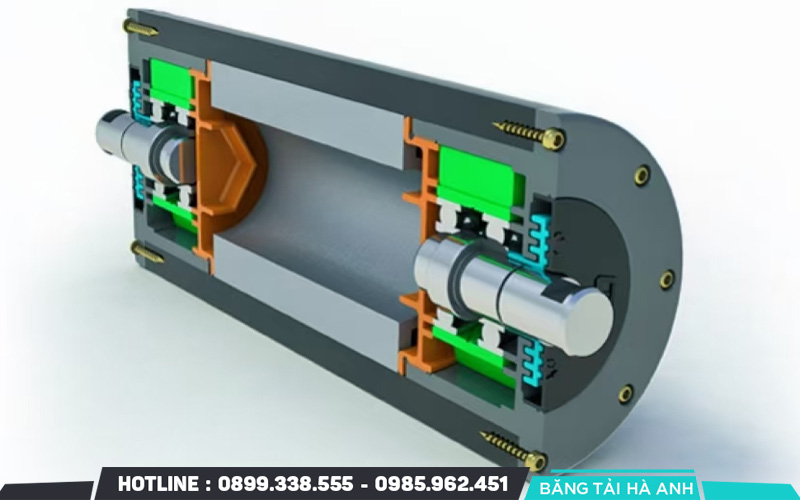

• Mặt cắt: Thể hiện cấu trúc bên trong của con lăn bằng cách cắt qua nó theo một mặt phẳng nhất định.
• Kích thước: Các số liệu chỉ định chiều dài, đường kính, độ dày và các kích thước khác của con lăn và các bộ phận của nó.
• Chú thích: Giải thích các ký hiệu, vật liệu, dung sai và các thông tin kỹ thuật khác được sử dụng trong bản vẽ.
• Bảng kê vật liệu (BOM): Liệt kê tất cả các bộ phận cấu thành con lăn, bao gồm số lượng, vật liệu và thông số kỹ thuật của từng bộ phận.

Hiểu các ký hiệu và quy ước:

Bản vẽ kỹ thuật sử dụng một hệ thống các ký hiệu và quy ước thống nhất để biểu diễn các đối tượng và thông tin. Việc hiểu các ký hiệu này là rất quan trọng để đọc và hiểu bản vẽ. Ví dụ:

• Đường nét liền đậm: Thể hiện đường bao thấy của vật thể.
• Đường nét đứt: Thể hiện đường bao khuất của vật thể.
• Đường chấm gạch: Thể hiện đường tâm hoặc đường trục đối xứng.
• Các ký hiệu về vật liệu, độ nhám bề mặt, dung sai kích thước, v.v.

Phân tích hình chiếu và mặt cắt:

• Hình chiếu: Giúp hình dung hình dạng tổng thể của con lăn từ các góc nhìn khác nhau.
• Mặt cắt: Cho thấy cấu trúc bên trong của con lăn, giúp hiểu rõ cách các bộ phận được lắp ráp với nhau.

Đọc kích thước và dung sai:

• Kích thước: Xác định kích thước chính xác của con lăn và các bộ phận của nó.
• Dung sai: Xác định phạm vi cho phép của sai lệch so với kích thước thiết kế. Dung sai đảm bảo tính lắp lẫn và chức năng của con lăn.

Tham khảo bảng kê vật liệu (BOM):

BOM cung cấp thông tin chi tiết về vật liệu và số lượng của từng bộ phận, giúp đảm bảo con lăn được chế tạo bằng vật liệu phù hợp và đủ số lượng.

Ví dụ về các thông tin thường có trong bản vẽ con lăn băng tải:

• Đường kính ống con lăn: Ảnh hưởng đến khả năng chịu tải và tốc độ của băng tải.
• Chiều dài con lăn: Xác định chiều rộng của băng tải.
• Vật liệu ống con lăn: Thường là thép, thép không gỉ hoặc nhôm, tùy thuộc vào ứng dụng và môi trường làm việc.
• Vật liệu trục con lăn: Thường là thép.
• Loại ổ bi: Ảnh hưởng đến tuổi thọ và độ bền của con lăn.
• Lớp phủ bề mặt: Có thể là mạ kẽm, sơn tĩnh điện hoặc cao su, tùy thuộc vào yêu cầu về chống ăn mòn, chống mài mòn hoặc độ bám dính.

Để sử dụng bản vẽ con lăn băng tải hiệu quả, bạn cần:

• Đọc kỹ tất cả các thông tin trên bản vẽ, bao gồm hình chiếu, mặt cắt, kích thước, chú thích và BOM.
• Hiểu rõ những  ký hiệu và quy ước được sử dụng trong bản vẽ.
• Kiểm tra tính chính xác của bản vẽ và đảm bảo nó phù hợp với yêu cầu của ứng dụng.
• Sử dụng bản vẽ làm hướng dẫn trong quá trình chế tạo, lắp ráp và kiểm tra con lăn.

Lợi ích của việc sử dụng bản vẽ con lăn băng tải

Việc sử dụng bản vẽ con lăn băng tải mang lại rất nhiều lợi ích quan trọng trong quá trình thiết kế, chế tạo, lắp ráp, vận hành và bảo trì hệ thống băng tải.

Đảm bảo được tính chính xác và đồng nhất:

• Thiết kế chính xác: Bản vẽ cung cấp thông tin chi tiết về kích thước, hình dạng, vật liệu và các thông số kỹ thuật của con lăn, giúp đảm bảo con lăn được thiết kế chính xác theo yêu cầu.
• Chế tạo đồng nhất: Bản vẽ là cơ sở để chế tạo hàng loạt con lăn với chất lượng đồng đều, đảm bảo tính lắp lẫn và hoạt động ổn định của hệ thống.
• Giảm thiểu sai sót: Bản vẽ giúp giảm thiểu sai sót trong quá trình chế tạo và lắp ráp, tránh lãng phí vật liệu và thời gian.

Tối ưu hiệu suất cũng như tuổi thọ:

• Lựa chọn vật liệu phù hợp: Bản vẽ xác định vật liệu phù hợp cho từng bộ phận của con lăn dựa trên yêu cầu về tải trọng, môi trường làm việc và các yếu tố khác, giúp tối ưu hóa hiệu suất và tuổi thọ của con lăn.
• Đảm bảo dung sai chính xác: Bản vẽ chỉ định dung sai cho phép của các kích thước, đảm bảo các bộ phận được lắp ráp chính xác và hoạt động trơn tru, giảm ma sát và mài mòn.
• Tối ưu hóa thiết kế: Bản vẽ giúp tối ưu hóa thiết kế của con lăn để đạt hiệu suất vận hành cao nhất, ví dụ như lựa chọn đường kính con lăn phù hợp, thiết kế ổ bi tối ưu, v.v.

Hỗ trợ lắp ráp và bảo trì:

• Hướng dẫn lắp ráp: Bản vẽ cung cấp hướng dẫn chi tiết về cách lắp ráp các bộ phận của con lăn và lắp đặt con lăn vào hệ thống băng tải.
• Kiểm tra và bảo trì: Bản vẽ giúp kiểm tra và đánh giá tình trạng của con lăn trong quá trình bảo trì, giúp phát hiện sớm các hư hỏng và đưa ra biện pháp khắc phục kịp thời.
• Thay thế linh kiện: Bản vẽ cung cấp thông tin về các bộ phận của con lăn, giúp việc thay thế linh kiện trở nên dễ dàng và chính xác.

Tiết kiệm chi phí, thời gian:

• Giảm thiểu lãng phí: Bản vẽ giúp giảm thiểu lãng phí vật liệu và thời gian do sai sót trong quá trình chế tạo và lắp ráp.
• Tối ưu hóa quy trình: Bản vẽ giúp tối ưu hóa quy trình chế tạo và lắp ráp, giảm thời gian sản xuất và chi phí nhân công.
• Giảm thời gian bảo trì: Bản vẽ giúp việc bảo trì và sửa chữa trở nên nhanh chóng và hiệu quả hơn, giảm thời gian ngừng hoạt động của hệ thống.

Một số phần mềm phổ biến để thiết kế bản vẽ con lăn băng tải

Dưới đây là một số phần mềm phổ biến được sử dụng trong thiết kế bản vẽ con lăn băng tải:

AutoCAD

AutoCAD là một phần mềm CAD (Computer-Aided Design) 2D và 3D rất phổ biến và được sử dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm cả thiết kế cơ khí. AutoCAD thường được sử dụng để tạo ra các bản vẽ 2D chi tiết của con lăn, bao gồm hình chiếu, mặt cắt, kích thước và chú thích. Nó cũng có thể được sử dụng để tạo mô hình 3D đơn giản của con lăn.

• Ưu điểm: Khả năng tùy chỉnh cao, nhiều tính năng, cộng đồng người dùng lớn, nhiều tài liệu hướng dẫn và hỗ trợ.
• Nhược điểm: Yêu cầu cấu hình máy tính khá cao, giá thành khá đắt.

SolidWorks

SolidWorks là một phần mềm CAD 3D mạnh mẽ được sử dụng rộng rãi trong thiết kế cơ khí. Nó cung cấp các công cụ mạnh mẽ để tạo ra các mô hình 3D phức tạp, lắp ráp ảo và mô phỏng. SolidWorks cho phép tạo ra các mô hình 3D chi tiết của con lăn, bao gồm cả các chi tiết phức tạp như ổ bi và vòng bi. Nó cũng cho phép mô phỏng hoạt động của con lăn trong hệ thống băng tải.

• Ưu điểm: Giao diện thân thiện với người dùng, dễ học và sử dụng, khả năng mô phỏng và phân tích mạnh mẽ, thư viện linh kiện phong phú.
• Nhược điểm: Cần máy tính cấu hình cao.

Inventor:

Inventor là một phần mềm CAD 3D khác của Autodesk (công ty phát triển AutoCAD). Tương tự như SolidWorks, Inventor cho phép tạo ra các mô hình 3D chi tiết của con lăn và mô phỏng hoạt động của nó.

• Ưu điểm: Khả năng tương thích tốt với AutoCAD, khả năng mô phỏng và phân tích mạnh mẽ.
• Nhược điểm: Yêu cầu máy tính có cấu hình cao.

SketchUp:

SketchUp là một phần mềm mô hình hóa 3D dễ sử dụng, thường được sử dụng trong kiến trúc, thiết kế nội thất và thiết kế cảnh quan. SketchUp phù hợp để tạo ra các mô hình 3D trực quan của con lăn và hệ thống băng tải để trình bày ý tưởng hoặc cho mục đích minh họa.

• Ưu điểm: Giao diện đơn giản, dễ học và sử dụng, giá thành hợp lý (có phiên bản miễn phí).
• Nhược điểm: Khả năng mô hình hóa và phân tích không mạnh mẽ bằng SolidWorks hoặc Inventor.

FreeCAD

FreeCAD là một phần mềm CAD 3D mã nguồn mở và miễn phí. Nó cung cấp các những công cụ cơ bản để tạo ra các mô hình 3D đơn giản của con lăn cho mục đích học tập hoặc cho các dự án cá nhân.

• Ưu điểm: Miễn phí, mã nguồn mở, có thể chạy trên nhiều hệ điều hành.
• Nhược điểm: Khả năng và tính năng không mạnh mẽ bằng các phần mềm thương mại, cộng đồng người dùng nhỏ hơn.

Bản vẽ con lăn băng tải đóng vai trò thiết yếu trong việc đảm bảo độ chính xác và hiệu quả của hệ thống băng tải. Việc hiểu và sử dụng đúng bản vẽ không chỉ giúp quá trình thiết kế và sản xuất trở nên dễ dàng hơn mà còn nâng cao hiệu quả vận hành lâu dài. Hãy tận dụng bản vẽ một cách thông minh để tối ưu hóa hệ thống băng tải, đáp ứng tốt nhất các yêu cầu sản xuất của bạn.
