Quy Trình Sản Xuất Chip Bán Dẫn: Khám Phá Công Nghệ Đằng Sau Các Thiết Bị Thông Minh

Quy trình sản xuất chip bán dẫn là một quy trình công nghệ phức tạp, đóng vai trò quan trọng trong việc tạo ra các vi mạch điều khiển hầu hết thiết bị điện tử hiện đại. Với thành phần chính từ silicon và hàng tỷ bóng bán dẫn, chip bán dẫn được sản xuất qua nhiều bước chính xác và tỉ mỉ. Bài viết dưới đây sẽ giới thiệu chip bán dẫn là gì, cấu tạo, ứng dụng và quy trình sản xuất chip bán dẫn.

Chip bán dẫn là gì?

Chip bán dẫn (hay vi mạch) là các thiết bị điện tử nhỏ nhưng mạnh mẽ, đóng vai trò cực kỳ quan trọng trong việc điều khiển và xử lý dữ liệu trong các thiết bị công nghệ. Các con chip này được sử dụng trong hầu hết các thiết bị điện tử hiện đại, bao gồm điện thoại thông minh, máy tính, xe ô tô, thiết bị y tế và cả hệ thống vũ trụ.

Chip bán dẫn có chức năng chính là kiểm soát dòng điện và biến tín hiệu điện tử thành tín hiệu số hoặc analog để xử lý các tác vụ khác nhau, từ việc thực hiện các phép tính phức tạp đến điều khiển các hoạt động của thiết bị.

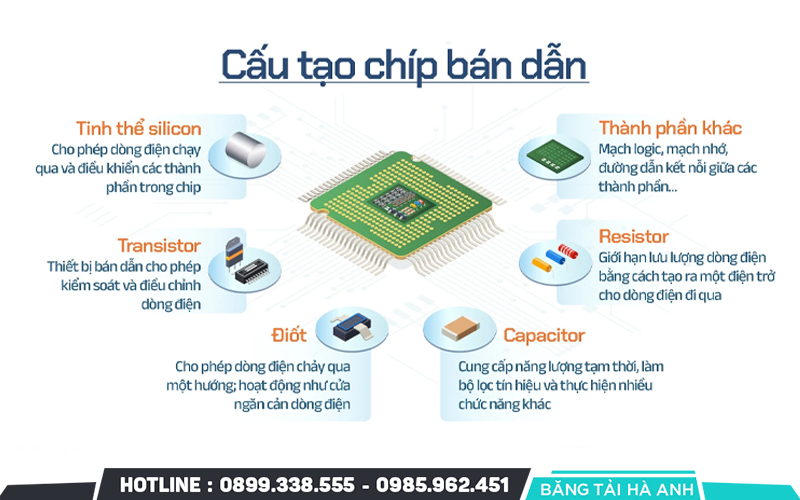

Cấu tạo của chip bán dẫn

Chip bán dẫn được cấu tạo từ nhiều lớp vật liệu, trong đó silicon là thành phần quan trọng nhất, nhờ tính chất bán dẫn độc đáo của nó. Chip có thể bao gồm hàng tỷ bóng bán dẫn – là những linh kiện nhỏ giúp điều khiển dòng điện qua các mạch. Bên cạnh silicon, các vật liệu khác như đồng, nhôm và các chất hóa học cũng được sử dụng để tạo nên các lớp mạch phức tạp trên chip.

Cấu trúc cơ bản của chip bán dẫn bao gồm:

• Lớp silicon: Là phần cơ bản để tạo ra các bóng bán dẫn.
• Bóng bán dẫn: Các linh kiện nhỏ giúp điều chỉnh và chuyển đổi tín hiệu điện.
• Các dây dẫn và mạch điện: Là các đường mạch tạo nên các kết nối giữa các bóng bán dẫn để xử lý và truyền tải dữ liệu.
• Lớp cách điện: Giúp cách điện giữa các lớp mạch và bóng bán dẫn nhằm tránh rò rỉ dòng điện.

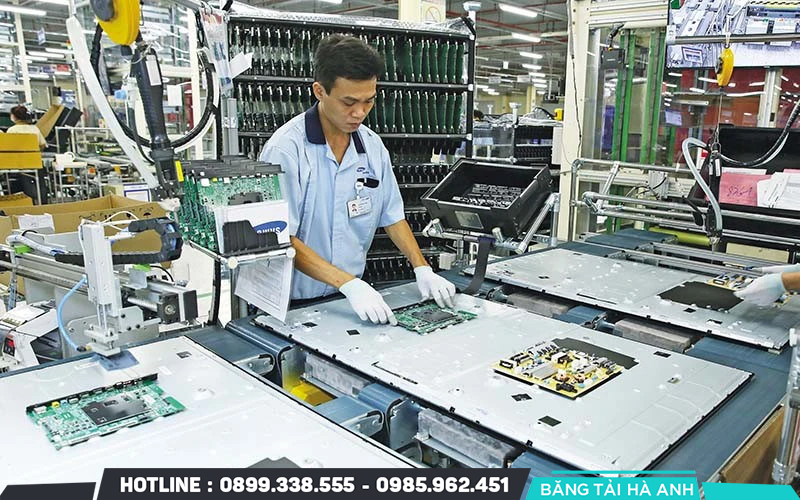

Ứng dụng của chip bán dẫn

Chip bán dẫn có nhiều ứng dụng quan trọng trong hầu hết các lĩnh vực công nghệ và đời sống hiện đại. Dưới đây là một số ứng dụng chính:

1. Điện thoại thông minh và máy tính: Chip bán dẫn là thành phần cốt lõi của bộ vi xử lý (CPU), giúp điện thoại thông minh, máy tính, và laptop xử lý dữ liệu, chạy các ứng dụng và phần mềm một cách nhanh chóng và hiệu quả.
2. Ô tô và công nghệ tự lái: Trong ô tô hiện đại, chip bán dẫn điều khiển các hệ thống như phanh, cảm biến, hệ thống giải trí, và đặc biệt quan trọng trong công nghệ xe tự lái, giúp phân tích dữ liệu từ các cảm biến và ra quyết định.
3. Thiết bị y tế: Chip bán dẫn được sử dụng trong các thiết bị y tế như máy quét MRI, máy đo nhịp tim, máy đo huyết áp, và thiết bị chẩn đoán hiện đại khác, giúp tăng độ chính xác trong khám và chữa bệnh.
4. Hệ thống viễn thông: Chip bán dẫn đóng vai trò trong các thiết bị mạng và viễn thông như bộ định tuyến (router), thiết bị phát sóng 5G, đảm bảo khả năng truyền tải dữ liệu nhanh và ổn định.
5. Điện tử tiêu dùng: Từ tivi, máy giặt, tủ lạnh đến các thiết bị thông minh như loa thông minh và đồng hồ thông minh, tất cả đều sử dụng chip bán dẫn để hoạt động hiệu quả và thông minh hơn.
6. Trí tuệ nhân tạo (AI) và máy học: Các chip đặc biệt như GPU (Graphic Processing Unit) và NPU (Neural Processing Unit) hỗ trợ xử lý dữ liệu lớn và thuật toán AI, phục vụ trong các ứng dụng như nhận diện giọng nói, hình ảnh và học máy.
7. Hàng không vũ trụ và quân sự: Chip bán dẫn được sử dụng trong hệ thống định vị, điều khiển bay, radar và các hệ thống công nghệ quốc phòng, đảm bảo độ tin cậy và hiệu quả cao trong các môi trường khắc nghiệt.

Quy trình sản xuất chip bán dẫn chi tiết

Quy trình sản xuất chip bán dẫn là một quá trình phức tạp, tỉ mỉ và cần đến công nghệ cao. Dưới đây là các bước cơ bản trong quy trình sản xuất chip bán dẫn:

1. Chuẩn bị wafer (tấm silicon)

• Tạo wafer: Wafer là một tấm đĩa mỏng được cắt từ các thanh silicon đơn tinh thể. Silicon nguyên chất được tinh chế từ cát thạch anh và được kéo thành các thanh silicon dài. Sau đó, các thanh này được cắt thành các tấm wafer mỏng.
• Làm sạch wafer: Wafer sau khi cắt sẽ được làm sạch để loại bỏ bụi bẩn và tạp chất, chuẩn bị cho các bước xử lý tiếp theo.

2. Quang khắc (Photolithography)

• Lớp phủ quang trở (photoresist): Wafer được phủ một lớp chất quang trở nhạy sáng. Lớp quang trở này sẽ phản ứng khi tiếp xúc với ánh sáng cực tím (UV).
• Khắc mẫu lên wafer: Bằng cách sử dụng tia UV qua một mặt nạ (mask), một mẫu thiết kế mạch sẽ được chiếu lên bề mặt wafer. Các phần của quang trở tiếp xúc với tia UV sẽ bị phân hủy, để lộ các khu vực cần khắc mạch.
• Khắc mạch: Sau khi mẫu mạch đã được chiếu, các khu vực quang trở đã phân hủy sẽ bị loại bỏ thông qua quy trình rửa, để lộ silicon bên dưới.

3. Doping (pha tạp chất)

• Pha tạp chất: Sau khi khắc mạch, wafer sẽ trải qua quá trình pha tạp chất, nơi các nguyên tố khác như boron hoặc phosphorus được đưa vào lớp silicon. Quá trình này thay đổi tính chất điện của silicon, cho phép nó hoạt động như một bán dẫn.

4. Khắc lớp mạch

• Khắc hóa học hoặc plasma: Các lớp mạch được tạo ra bằng cách sử dụng quá trình khắc hóa học hoặc khắc plasma để loại bỏ các phần silicon hoặc kim loại không cần thiết. Quá trình này giúp định hình các bóng bán dẫn và đường mạch điện trên wafer.

5. Cạo lớp và tạo lớp cách điện

• Lớp cách điện: Sau khi mạch điện đã được khắc, các lớp cách điện sẽ được phủ lên để bảo vệ các mạch khỏi bị nhiễm điện từ các phần khác của chip. Lớp cách điện thường là một lớp oxit silicon.
• Tạo các lớp mạch bổ sung: Các lớp mạch tiếp theo sẽ được tạo ra bằng cách lặp lại quá trình quang khắc và khắc mạch, để tạo nên một hệ thống mạch nhiều lớp phức tạp.

6. Kiểm tra và đóng gói

• Kiểm tra wafer: Sau khi hoàn tất quá trình sản xuất, các wafer sẽ được kiểm tra để đảm bảo rằng các bóng bán dẫn và mạch điện hoạt động đúng cách. Nếu phát hiện lỗi, chip sẽ bị loại bỏ.
• Cắt wafer: Sau khi kiểm tra, wafer sẽ được cắt thành các chip nhỏ riêng lẻ. Mỗi chip sẽ là một vi mạch hoàn thiện.
• Đóng gói chip: Cuối cùng, các chip sẽ được gắn vào một đế kim loại hoặc gốm, được kết nối với các chân điện tử và sau đó được đóng gói để bảo vệ khỏi các tác động bên ngoài.

Quy trình sản xuất chip bán dẫn là một quá trình tinh vi, kết hợp giữa khoa học vật liệu và công nghệ tiên tiến. Từ việc tinh chế silicon đến việc tạo ra hàng tỷ bóng bán dẫn trên mỗi chip, quy trình sản xuất chip bán dẫn đòi hỏi độ chính xác và kiểm soát chất lượng cao. Các chip bán dẫn, tuy nhỏ bé, nhưng đóng vai trò to lớn trong cuộc sống hiện đại, giúp thúc đẩy sự phát triển của công nghệ và các thiết bị điện tử trong mọi lĩnh vực đời sống.
