Hướng dẫn cách tính góc nghiêng băng tải chuẩn kỹ thuật

Cách tính góc nghiêng băng tải là một bước quan trọng trong thiết kế hệ thống vận chuyển vật liệu công nghiệp. Góc nghiêng ảnh hưởng trực tiếp đến khả năng bám liệu, tốc độ vận hành và độ ổn định của toàn bộ dây chuyền. Nếu tính sai, băng tải có thể xảy ra hiện tượng trượt, rơi vãi hoặc quá tải động cơ. Bài toán này không chỉ dựa vào công thức hình học mà còn liên quan đến đặc tính vật liệu và điều kiện làm việc thực tế. Bài viết dưới đây sẽ hướng dẫn bạn cách tính và các yếu tố cần kiểm soát.

Vì sao cần tính đúng góc nghiêng băng tải?

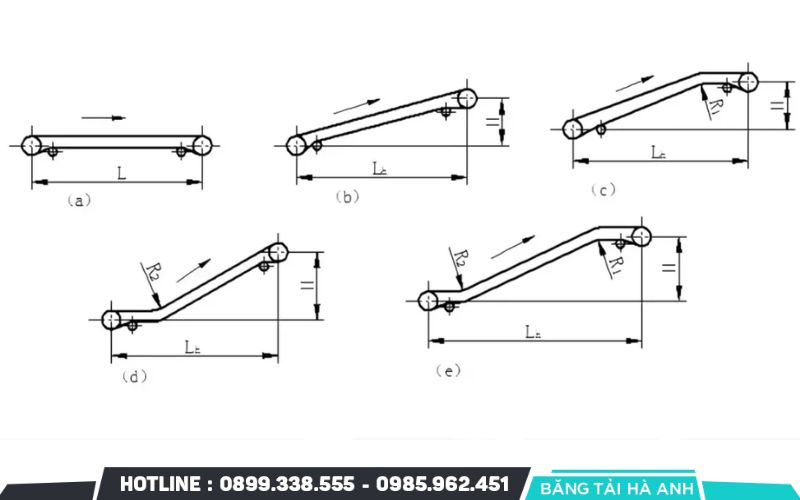

Việc xác định đúng góc nghiêng băng tải giúp hệ thống vận hành ổn định, hạn chế sự cố và tối ưu hiệu quả đầu tư. Các lợi ích quan trọng gồm:

• Đảm bảo vật liệu không bị trượt: Góc nghiêng phù hợp giúp lực ma sát giữa vật liệu và bề mặt dây băng đủ lớn để giữ vật liệu ổn định trong suốt quá trình vận chuyển.
• Duy trì năng suất vận chuyển: Góc nghiêng hợp lý giúp vật liệu di chuyển liên tục, giảm tình trạng rơi vãi, ùn ứ hoặc tụt ngược làm ảnh hưởng đến lưu lượng vận chuyển.
• Giảm công suất tiêu thụ của hệ thống: Góc nghiêng phù hợp giúp mô tơ và hộp giảm tốc làm việc trong điều kiện tối ưu, từ đó tiết kiệm điện năng và giảm tải cho thiết bị.
• Kéo dài tuổi thọ băng tải: Hệ thống vận hành đúng thông số giúp giảm mài mòn dây băng, tang, con lăn và các bộ phận truyền động.
• Tiết kiệm chi phí đầu tư và bảo trì: Góc nghiêng được tính toán chính xác giúp hạn chế việc thay đổi kết cấu sau khi lắp đặt, đồng thời giảm chi phí sửa chữa và thay thế linh kiện.

Những thông số cần xác định trước khi tính góc nghiêng băng tải

Việc thu thập đầy đủ thông số đầu vào giúp kết quả tính toán sát với điều kiện vận hành thực tế và hỗ trợ lựa chọn góc nghiêng phù hợp.

Chiều cao nâng của băng tải

Chiều cao nâng là khoảng cách theo phương thẳng đứng từ điểm cấp liệu đến điểm xả liệu. Thông số này quyết định trực tiếp góc nghiêng hoặc chiều dài băng tải cần thiết để đạt độ cao mong muốn.

Chiều dài băng tải hoặc chiều dài theo phương nghiêng

Chiều dài băng tải là khoảng cách thực tế mà dây băng di chuyển từ đầu đến cuối tuyến vận chuyển. Khi đã biết chiều cao nâng và chiều dài theo phương nghiêng, có thể áp dụng các công thức lượng giác để xác định góc nghiêng chính xác.

Loại vật liệu vận chuyển

Đặc tính của vật liệu ảnh hưởng trực tiếp đến góc nghiêng cho phép. Vật liệu dạng bột, hạt mịn, hạt rời, viên nén hoặc vật liệu có độ ẩm cao sẽ có hệ số ma sát khác nhau, từ đó làm thay đổi giới hạn góc nghiêng an toàn.

Loại dây băng và bề mặt băng tải

Băng tải trơn, băng tải gân, băng tải có gờ hoặc băng tải thành bên có khả năng giữ vật liệu khác nhau. Băng tải có gân hoặc gờ chắn thường cho phép sử dụng góc nghiêng lớn hơn so với băng tải trơn trong cùng điều kiện vận hành.

Điều kiện vận hành và mặt bằng lắp đặt

Không gian lắp đặt, chiều dài bố trí, tốc độ vận chuyển, năng suất yêu cầu và môi trường làm việc đều ảnh hưởng đến việc lựa chọn góc nghiêng. Quá trình tính toán cần cân bằng giữa khả năng vận chuyển, diện tích lắp đặt và độ ổn định của toàn bộ hệ thống.

Cách tính góc nghiêng băng tải theo công thức

Góc nghiêng băng tải được xác định dựa trên mối quan hệ giữa chiều cao nâng và chiều dài lắp đặt. Việc áp dụng đúng cách tính góc nghiêng băng tải đúng giúp hệ thống vận hành ổn định, tránh trượt liệu và tối ưu không gian.

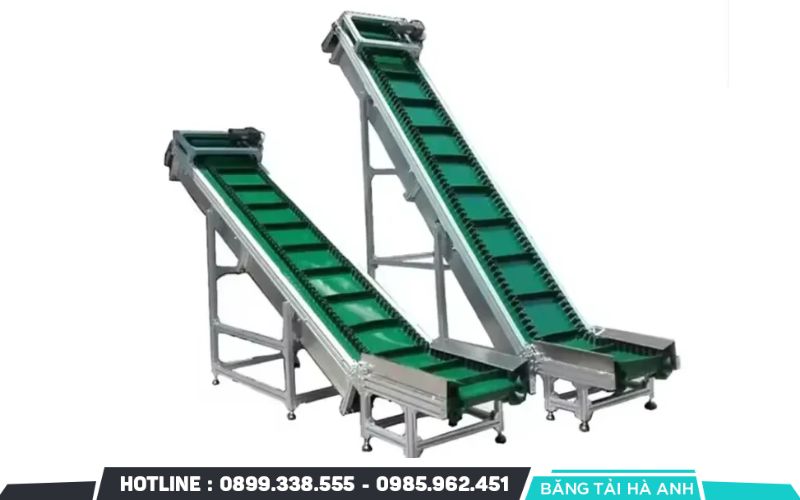

Công thức tính góc nghiêng từ chiều cao và chiều dài băng tải

Góc nghiêng được tính theo chiều dài thực của băng tải như sau:

• sin(alpha) = H / L
• alpha = arcsin(H / L)

Trong đó:

• alpha: góc nghiêng của băng tải (độ)
• H: chiều cao nâng (m)
• L: chiều dài băng tải theo phương nghiêng (m)

Công thức này dùng khi đã xác định được chiều dài băng tải thực tế.

Công thức tính góc nghiêng từ chiều cao và chiều dài mặt bằng

Khi thiết kế theo mặt bằng lắp đặt, dùng công thức:

• tan(alpha) = H / C
• alpha = arctan(H / C)

Trong đó:

• C: khoảng cách ngang giữa hai đầu băng tải (m)
• H: chiều cao nâng (m)

Công thức này phù hợp giai đoạn thiết kế bố trí không gian.

Ý nghĩa các ký hiệu trong công thức

• alpha: góc nghiêng của băng tải
• H: chiều cao cần nâng vật liệu
• L: chiều dài băng tải theo phương nghiêng
• C: khoảng cách theo phương ngang
• sin, tan: hàm lượng giác dùng để liên hệ chiều cao và chiều dài

Các ký hiệu này phải được đo đúng thực tế để tránh sai số khi thiết kế.

Cách quy đổi giữa độ (°), phần trăm (%) và lượng giác

Trong thực tế thi công, góc nghiêng có thể được thể hiện theo nhiều cách:

• Độ dốc (%) = tan(alpha) × 100
• alpha = arctan(độ dốc / 100)

Quy đổi nhanh:

• 10° ≈ 17.6%
• 15° ≈ 26.8%
• 20° ≈ 36.4%

Đơn vị % thường dùng trong bản vẽ kỹ thuật và thi công thực tế.

Cách xác định góc nghiêng băng tải phù hợp theo vật liệu

Sau khi tính được góc theo công thức, cần kiểm tra theo loại vật liệu để đảm bảo không bị trượt hoặc rơi vãi trong vận hành thực tế.

Mối quan hệ giữa góc nghiêng và hệ số ma sát

Vật liệu chỉ không trượt khi lực ma sát đủ giữ lại trên mặt băng.

Điều kiện cơ bản:

tan(alpha) <= mu

Trong đó:

mu: hệ số ma sát giữa vật liệu và bề mặt băng

Góc càng lớn thì nguy cơ trượt càng cao nếu ma sát không đủ.

Góc nghiêng an toàn đối với băng tải trơn

Với băng tải trơn, góc làm việc thực tế thường:

• Cám mịn: 8° – 12°
• Cám viên: 10° – 15°
• Vật liệu rời thông thường: không nên vượt 20°

Nếu vượt ngưỡng này, nguy cơ trượt và rơi vãi tăng mạnh.

Khi nào nên dùng băng tải gân hoặc băng tải gờ?

Nên sử dụng khi:

• Góc nghiêng lớn hơn 15° – 20°
• Vật liệu dễ trượt hoặc dạng viên tròn
• Không gian lắp đặt bị hạn chế
• Cần nâng cao chiều cao trong diện tích nhỏ

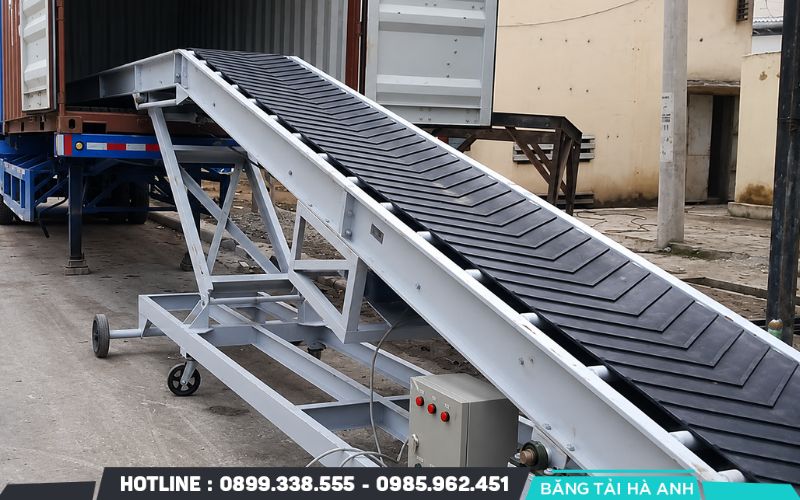

Băng gân hoặc băng gờ giúp tăng ma sát và giữ vật liệu tốt hơn khi vận hành ở góc lớn.

Nguyên tắc lựa chọn góc nghiêng có hệ số an toàn

Thiết kế thực tế không nên sử dụng ngay giá trị góc nghiêng tối đa theo lý thuyết. Hệ thống luôn cần một khoảng dự phòng để bù cho các yếu tố phát sinh trong quá trình vận hành.

Một số nguyên tắc cần áp dụng gồm:

• Chọn góc làm việc thấp hơn giới hạn trượt của vật liệu.
• Xem xét đồng thời loại vật liệu, tốc độ băng tải và phương pháp cấp liệu.
• Đánh giá ảnh hưởng của rung động, độ ẩm, bụi và điều kiện môi trường.
• Chạy thử với vật liệu thực tế trước khi đưa hệ thống vào vận hành chính thức.
• Ưu tiên thay đổi loại dây băng hoặc kết cấu băng tải thay vì tăng góc nghiêng đến sát giới hạn cho phép.

Cách lựa chọn này giúp hệ thống đạt năng suất ổn định, giảm hao mòn dây băng, hạn chế sự cố và kéo dài tuổi thọ của toàn bộ thiết bị.

Góc nghiêng băng tải khuyến nghị trong thực tế

Góc nghiêng của băng tải không có một con số cố định cho mọi trường hợp mà thay đổi theo loại hàng hóa, bề mặt băng và yêu cầu vận hành.

Băng tải vận chuyển hàng bao, thùng carton

Nhóm hàng bao và thùng carton thường cho phép góc nghiêng tương đối rộng, phổ biến trong khoảng 0° đến 18°. Với bề mặt băng có độ nhám tốt, hàng hóa vẫn giữ được trạng thái ổn định khi nâng dốc. Tuy nhiên, khi góc tăng gần ngưỡng 18°, cần xem xét bổ sung gân hoặc thanh chặn để hạn chế trượt trong điều kiện rung động hoặc cấp liệu không đều.

Băng tải vận chuyển vật liệu rời

Đối với vật liệu rời như cát, than, hạt hoặc bột, góc nghiêng thường nằm trong khoảng 8° đến 20° tùy đặc tính từng loại. Vật liệu càng mịn thì khả năng bám càng kém và góc cho phép càng thấp. Khi góc tăng, hiện tượng tràn mép hoặc trượt lớp vật liệu dễ xảy ra nếu không kiểm soát tốt tốc độ băng và lượng cấp liệu.

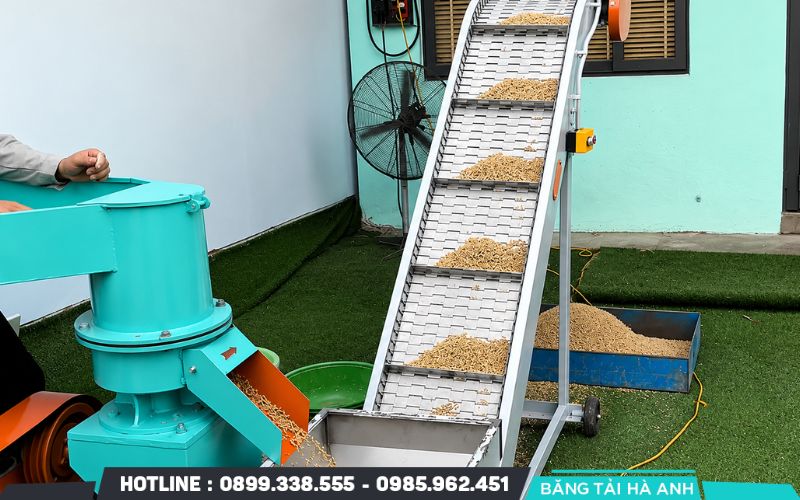

Băng tải vận chuyển nông sản, thức ăn chăn nuôi

Trong nhóm nông sản và thức ăn chăn nuôi, góc nghiêng phổ biến của băng trơn thường dao động 10° đến 15°. Cám mịn có xu hướng chảy và mất ổn định sớm hơn, trong khi cám viên lại dễ lăn ngược khi độ dốc lớn. Khi yêu cầu vượt mức 15°, hệ thống thường cần nâng cấp bề mặt băng bằng dạng gân hoặc bổ sung gờ giữ liệu để đảm bảo an toàn vận hành.

Băng tải góc lớn và giới hạn ứng dụng

Các hệ thống băng tải góc lớn có thể làm việc trong khoảng 20° đến 90° nếu được thiết kế chuyên biệt. Khi đó, bề mặt băng thường được tạo gân, thêm gờ chắn hoặc thiết kế dạng máng để tăng khả năng giữ vật liệu. Tuy nhiên, khi góc tăng cao, hệ thống cần đồng thời điều chỉnh tốc độ, điểm cấp liệu và cấu trúc khung để tránh mất ổn định dòng chảy vật liệu.

Những sai lầm khi tính góc nghiêng băng tải

Trong thực tế thiết kế và thi công, nhiều hệ thống gặp sự cố không phải do thiết bị mà do sai lệch ngay từ bước tính góc nghiêng. Các lỗi dưới đây xuất hiện khá thường xuyên và ảnh hưởng trực tiếp đến hiệu quả vận hành.

Chỉ dựa vào diện tích lắp đặt

Một sai lầm phổ biến là chọn góc nghiêng theo không gian xưởng thay vì theo đặc tính vận chuyển. Khi chỉ ưu tiên mặt bằng, góc thường bị đẩy lên quá cao hoặc quá thấp so với nhu cầu thực tế. Điều này làm tăng nguy cơ trượt liệu hoặc kéo dài chiều dài băng không cần thiết, gây lãng phí chi phí đầu tư.

Bỏ qua đặc tính của vật liệu vận chuyển

Mỗi loại vật liệu có hệ số ma sát và hành vi trượt khác nhau trên bề mặt băng tải. Cám mịn, cám viên hay vật liệu ẩm đều phản ứng khác nhau khi tăng góc nghiêng. Nếu không phân tích đặc tính vật liệu ngay từ đầu, thiết kế rất dễ rơi vào tình trạng mất ổn định khi vận hành thực tế.

Áp dụng cùng một góc nghiêng cho mọi loại băng tải

Việc dùng chung một giá trị góc cho nhiều hệ thống khác nhau thường dẫn đến sai số lớn trong thiết kế. Băng trơn, băng gân và băng có gờ có giới hạn làm việc hoàn toàn khác nhau. Khi bỏ qua sự khác biệt này, hiệu suất vận chuyển giảm và tuổi thọ dây băng cũng bị ảnh hưởng.

Thiết kế sát giới hạn lý thuyết mà không có hệ số an toàn

Thiết kế theo ngưỡng tối đa lý thuyết khiến hệ thống thiếu độ ổn định trong điều kiện thực tế. Các yếu tố như rung động, cấp liệu không đều hoặc sai số lắp đặt đều có thể làm vượt ngưỡng trượt. Vì vậy, góc nghiêng thực tế luôn cần được giữ thấp hơn giới hạn lý thuyết để đảm bảo vận hành an toàn và bền vững.

Cách tính góc nghiêng băng tải cần được thực hiện dựa trên cả công thức kỹ thuật và điều kiện vận hành thực tế. Góc nghiêng phù hợp giúp hệ thống hoạt động ổn định, hạn chế trượt liệu và giảm hao mòn thiết bị. Khi thiết kế, cần xem xét kỹ loại vật liệu, bề mặt băng và không gian lắp đặt để đưa ra thông số tối ưu. Việc áp dụng hệ số an toàn hợp lý giúp hệ thống bền vững hơn trong thời gian dài. Người thiết kế nên ưu tiên phương án ổn định thay vì chọn giá trị sát giới hạn kỹ thuật.
