HMI là gì? Khái niệm, cấu tạo và nguyên lý hoạt động

Trong các hệ thống tự động hóa, người vận hành cần một phương thức trực quan để theo dõi dữ liệu và điều khiển máy móc. HMI đáp ứng yêu cầu này bằng cách kết nối con người với thiết bị và quy trình sản xuất, cung cấp khả năng hiển thị dữ liệu theo thời gian thực, điều khiển và chẩn đoán hệ thống. Vì vậy, việc hiểu rõ HMI là gì giúp người dùng nắm được cách một hệ thống điều khiển công nghiệp vận hành và tương tác với người vận hành. Bài viết dưới đây sẽ phân tích khái niệm, cấu tạo và nguyên lý hoạt động của HMI.

HMI là gì? Khái niệm và viết tắt của từ gì?

HMI là thành phần quen thuộc trong các hệ thống tự động hóa, giúp người vận hành quan sát trạng thái máy móc và gửi lệnh điều khiển thông qua giao diện trực quan. Khái niệm HMI giữ vị trí nền tảng trong lĩnh vực tự động hóa công nghiệp hiện đại.

Định nghĩa về HMI

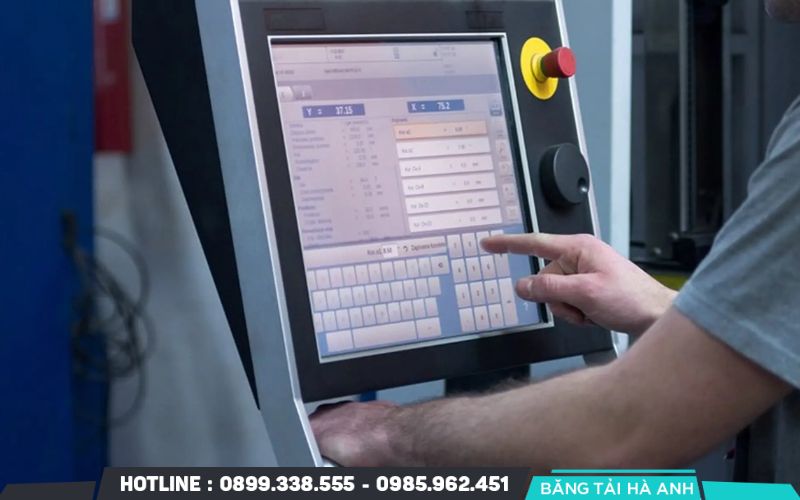

HMI là viết tắt của cụm từ tiếng Anh Human-Machine Interface, nghĩa là giao diện người và máy. Đây là thiết bị trung gian cho phép con người tương tác, theo dõi và điều khiển các thiết bị máy móc. Giao diện này hiển thị trạng thái vận hành thông qua màn hình đồ họa, đồ thị hoặc bảng số liệu. Người vận hành thao tác trực tiếp trên màn hình cảm ứng hoặc phím bấm để truyền lệnh đến hệ thống.

Vai trò của HMI trong hệ thống điều khiển công nghiệp

HMI giúp người vận hành chuyển từ việc theo dõi tín hiệu và thiết bị riêng lẻ sang quản lý hệ thống thông qua một giao diện tập trung. Thiết bị có thể đảm nhiệm các vai trò chính sau:

• Hiển thị trạng thái máy móc và quy trình sản xuất theo thời gian thực.
• Hiển thị các thông số như nhiệt độ, áp suất, tốc độ, lưu lượng hoặc sản lượng.
• Cho phép người vận hành gửi lệnh điều khiển đến PLC và thiết bị liên quan.
• Hiển thị cảnh báo khi hệ thống phát sinh lỗi hoặc thông số vượt giới hạn cài đặt.
• Lưu trữ và hiển thị dữ liệu quá trình, lịch sử cảnh báo hoặc các giá trị vận hành.
• Hỗ trợ chẩn đoán sự cố và rút ngắn thời gian xử lý khi thiết bị bất thường.

Nhờ khả năng trực quan hóa dữ liệu, HMI giúp người vận hành nắm bắt tình trạng thiết bị nhanh hơn và đưa ra quyết định chính xác hơn. Các hệ thống HMI hiện đại còn có thể kết nối với mạng công nghiệp, hệ thống MES, ERP hoặc các nền tảng dữ liệu cấp cao hơn.

Cấu tạo và nguyên lý hoạt động của HMI

Hiểu rõ cấu tạo cùng nguyên lý giúp việc lắp đặt và vận hành thiết bị đạt hiệu quả cao nhất.

Các thành phần chính của một thiết bị HMI

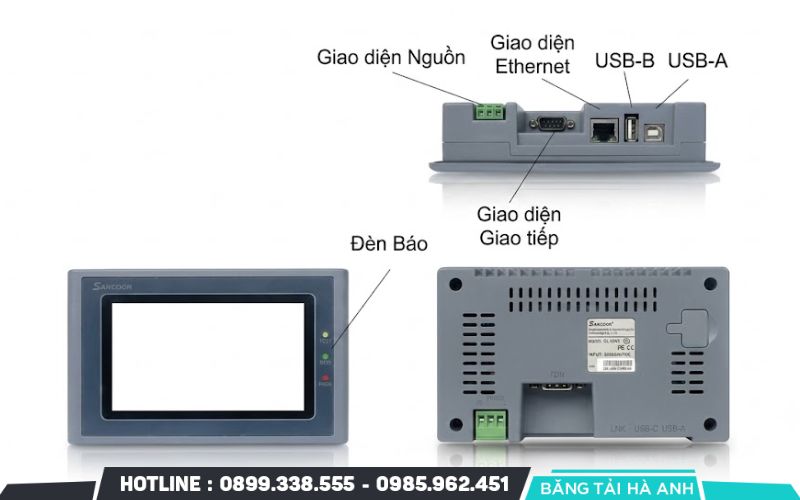

Một bộ HMI tiêu chuẩn được cấu thành từ ba phần chính gồm phần cứng, phần mềm và truyền thông.

• Phần cứng bao gồm màn hình hiển thị, vỏ bảo vệ, chip xử lý, bộ nhớ RAM, ROM cùng hệ thống phím bấm hoặc lớp cảm ứng.
• Phần mềm bao gồm hệ điều hành nhúng và chương trình thiết kế giao diện đồ họa.
• Cổng truyền thông bao gồm các chuẩn kết nối như RS232, RS485, Ethernet, USB để liên kết với thiết bị điều khiển.

Nguyên lý kết nối và trao đổi dữ liệu giữa HMI với PLC

HMI hoạt động dựa trên cơ chế truy xuất dữ liệu hai chiều liên tục với bộ điều khiển PLC.

HMI gửi tín hiệu yêu cầu đọc hoặc ghi dữ liệu đến PLC thông qua cáp truyền thông. Bộ điều khiển PLC xử lý thông tin rồi phản hồi trạng thái của các cảm biến, động cơ về màn hình HMI. Giao diện HMI giải mã chuỗi dữ liệu này và hiển thị thành hình ảnh, con số hoặc biểu đồ trực quan. Khi người dùng thao tác trên màn hình, HMI đóng gói lệnh điều khiển và gửi ngược lại PLC để thi hành ngay lập tức.

Phân loại HMI phổ biến hiện nay

Thị trường cung cấp nhiều dòng HMI đa dạng nhằm đáp ứng chính xác từng nhu cầu sử dụng.

Phân loại theo công nghệ

Công nghệ chế tạo chia màn hình HMI thành ba nhóm chính gồm HMI truyền thống, HMI cảm ứng và Smart HMI.

• HMI truyền thống sử dụng màn hình đơn sắc kết hợp hệ thống nút bấm cơ học, dung lượng bộ nhớ nhỏ và khả năng mở rộng hạn chế.
• HMI cảm ứng sở hữu màn hình TFT màu sắc nét, hỗ trợ thao tác trực tiếp trên điểm chạm và lưu trữ lượng dữ liệu lớn.
• Smart HMI tích hợp công nghệ điện toán đám mây, cho phép người dùng giám sát và điều khiển dây chuyền sản xuất từ xa qua thiết bị di động.

Phân loại theo kích thước và môi trường lắp đặt

Kích thước màn hình và chuẩn bảo vệ quyết định vị trí bố trí thiết bị trong hạ tầng kỹ thuật.

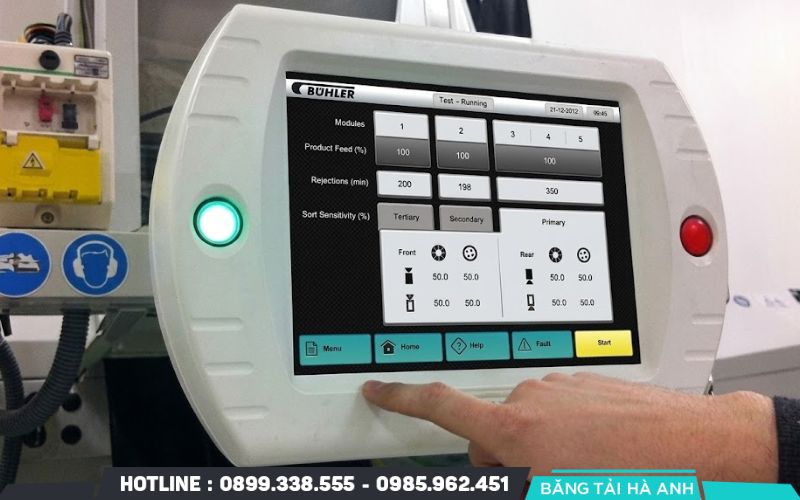

Màn hình HMI nhỏ có kích thước từ 3.5 inch đến 7 inch, thích hợp lắp đặt trên các máy móc độc lập hoặc không gian hẹp. Màn hình HMI lớn có kích thước từ 10 inch đến 15 inch trở lên, thường bố trí tại trung tâm điều khiển của toàn hệ thống.

Môi trường công nghiệp khắc nghiệt yêu cầu thiết bị đạt tiêu chuẩn chống nước, chống bụi NEMA 4X hoặc IP65 để đảm bảo độ bền.

Xem thêm: Tìm hiểu xu hướng phát triển công nghệ băng tải hiện nay

Ứng dụng thực tế của HMI trong sản xuất và đời sống

Thiết bị HMI hiện diện phổ biến trong mọi lĩnh vực nhờ khả năng tối ưu hóa quy trình vận hành.

Trong các nhà máy công nghiệp

Sản xuất công nghiệp là môi trường ứng dụng HMI rộng rãi và chuyên sâu nhất.

Dây chuyền đóng gói, chế biến thực phẩm và hóa chất sử dụng HMI để kiểm soát chính xác nhiệt độ, áp suất, tốc độ chiết rót.

Nhà máy chế tạo máy móc dùng giao diện này để lập trình chu trình gia công, giảm thiểu sai số kỹ thuật. Hệ thống tự động báo lỗi giúp kỹ sư khắc phục sự cố nhanh chóng, duy trì tiến độ vận hành liên tục.

Trong hệ thống thông minh

Công nghệ HMI đóng góp tích cực vào việc hiện đại hóa các công trình dân dụng và hạ tầng công cộng.

• Tòa nhà thông minh tích hợp màn hình giao diện để quản lý hệ thống điều hòa, chiếu sáng và báo cháy tự động.
• Trạm bơm nước, cơ sở xử lý nước thải và hệ thống quản lý năng lượng ứng dụng HMI để giám sát lưu lượng theo thời gian thực.
• Giao thông hiện đại cũng sử dụng thiết bị này tại các trạm thu phí tự động và trung tâm điều khiển tàu điện.

Ưu điểm nổi bật khi đưa HMI vào vận hành nhà máy

Màn hình HMI mang lại nhiều giá trị thiết thực cho hoạt động quản lý sản xuất.

Tối ưu hóa giao diện điều khiển và quan sát trực quan

Giao diện đồ họa thay thế hoàn toàn hệ thống nút bấm cơ học cồng kềnh. Người vận hành quan sát toàn bộ sơ đồ quy trình qua hình ảnh minh họa sinh động. Kỹ sư dễ dàng điều chỉnh thông số hoạt động chỉ bằng vài thao tác chạm nhẹ.

Cảnh báo sự cố kịp thời và lưu trữ dữ liệu chính xác

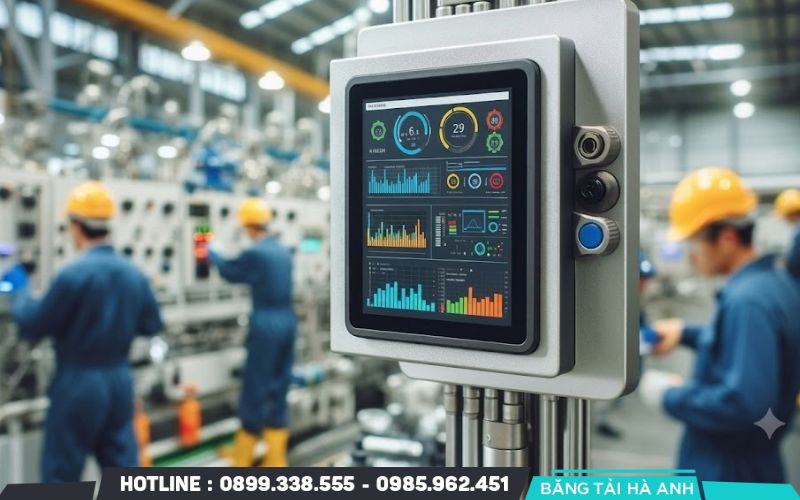

Thiết bị phát tín hiệu cảnh báo ngay khi hệ thống phát sinh lỗi kỹ thuật. Màn hình hiển thị chi tiết vị trí sự cố giúp người quản lý xử lý kịp thời. Bộ nhớ tích hợp lưu trữ đầy đủ lịch sử vận hành, biến động nhiệt độ, áp suất cùng các thông số quan trọng.

Nâng cao năng suất và giảm thiểu chi phí nhân công

Chu trình điều khiển tự động giúp dây chuyền hoạt động liên tục với độ chính xác cao. Một nhân sự có thể giám sát đồng thời nhiều máy móc thông qua màn hình trung tâm. Doanh nghiệp tiết kiệm đáng kể chi phí tuyển dụng, đào tạo và hạn chế tối đa sai sót do con người.

Tiêu chí lựa chọn màn hình HMI phù hợp nhu cầu

Việc chọn đúng thiết bị giúp hệ thống vận hành ổn định và tiết kiệm chi phí đầu tư.

Xác định kích thước, độ phân giải và môi trường làm việc

Không gian lắp đặt quyết định việc chọn màn hình kích thước nhỏ hay lớn. Độ phân giải cao giúp hiển thị rõ ràng các sơ đồ công nghệ phức tạp. Môi trường có nhiều bụi bẩn, độ ẩm cao hoặc chất ăn mòn đòi hỏi thiết bị đạt chuẩn bảo vệ IP65 trở lên.

Kiểm tra cổng kết nối và giao thức truyền thông tương thích

Màn hình HMI cần trang bị các cổng giao tiếp phù hợp với bộ điều khiển PLC có sẵn. Người mua cần kiểm tra kỹ chuẩn kết nối RS232, RS485 hoặc Ethernet. Thiết bị phải hỗ trợ các giao thức truyền thông phổ biến như Modbus, Profibus, Ethernet/IP.

Chọn thương hiệu cung cấp HMI uy tín

Các thương hiệu lớn đảm bảo chất lượng linh kiện, độ bền cao và phần mềm ổn định. Siemens, Mitsubishi, Omron, Schneider, Delta cung cấp nhiều phân khúc sản phẩm đáp ứng mọi quy mô nhà máy. Nhà cung cấp uy tín mang lại chính sách bảo hành rõ ràng cùng dịch vụ hỗ trợ kỹ thuật nhanh chóng.

Hệ thống tự động hóa công nghiệp vận hành ổn định nhờ sự đóng góp quan trọng của giao diện điều khiển trung tâm. Người vận hành dễ dàng theo dõi, thu thập dữ liệu và xử lý sự cố kịp thời thông qua màn hình hiển thị. Việc nắm rõ khái niệm HMI là gì giúp doanh nghiệp lựa chọn đúng chủng loại thiết bị cho từng quy mô nhà máy. Kỹ sư nên ưu tiên kiểm tra độ tương thích truyền thông với PLC và điều kiện môi trường thực tế trước khi mua.
