Băng tải là thiết bị được sử dụng phổ biến trong lĩnh vực sản xuất và logistics. Việc hiểu rõ cấu tạo và cách vận hành của thiết bị này sẽ giúp tối ưu hóa dây chuyền sản xuất. Nhưng ít ai thực sự biết chi tiết về cơ chế truyền lực và cách các bộ phận của băng tải phối hợp với nhau. Vậy băng tải hoạt động như thế nào? Nội dung sau đây sẽ giúp bạn tìm hiểu về một chu trình vận chuyển khép kín của hệ thống băng tải.

Băng tải hoạt động như thế nào?

Để hiểu rõ băng tải hoạt động như thế nào, chúng ta cần đi sâu vào nguyên lý vật lý cơ bản và cơ chế truyền lực giữa các bộ phận chính của hệ thống.

Nguyên lý truyền động cơ bản của hệ thống băng tải

Hệ thống băng tải hoạt động dựa trên nguyên tắc truyền động liên tục bằng lực ma sát. Dây băng tải được lắp thành vòng kín, chạy xung quanh hai hoặc nhiều trống (puli). Khi trống chủ động được cấp năng lượng, nó tạo ra lực ma sát kéo theo dây băng tải chuyển động. Nguyên lý này đảm bảo dòng vật liệu được vận chuyển liên tục từ điểm đầu đến điểm cuối mà không bị gián đoạn.

Cách lực kéo truyền qua motor, puli và dây băng

Quá trình truyền lực trong băng tải là một chuỗi liên kết cơ học vững chắc, bao gồm:

Motor và hộp giảm tốc: Động cơ điện (motor) tạo ra mô-men xoắn. Mô-men xoắn này được truyền tới hộp giảm tốc. Hộp giảm tốc có nhiệm vụ điều chỉnh và giảm tốc độ quay của động cơ, đồng thời tăng mô-men xoắn. Điều này giúp băng tải hoạt động với tốc độ ổn định và đủ mạnh để kéo tải trọng lớn.
Trống chủ động (Puli chủ động): Trục đầu ra của hộp giảm tốc được nối trực tiếp hoặc gián tiếp với trống chủ động. Trống chủ động lúc này quay theo một hướng cố định.
Lực ma sát kéo dây băng: Khi trống chủ động quay, lực ma sát giữa bề mặt trống và mặt trong của dây băng tải kéo dây băng chuyển động. Dây băng sau đó chạy qua các con lăn đỡ và trống bị động (trống cuối) để tạo thành vòng lặp. Lực ma sát đóng vai trò quyết định tốc độ và khả năng truyền tải của băng tải.

Quy trình vận chuyển hàng hóa trên băng tải

Quy trình vận chuyển hàng hóa trên băng tải là một quá trình liên tục và khép kín.

Nạp liệu: Vật liệu hoặc sản phẩm được nạp lên dây băng tải tại điểm đầu (điểm nạp liệu).
Di chuyển: Dây băng tải chuyển động liên tục nhờ lực kéo từ trống chủ động. Hàng hóa nằm yên trên mặt dây băng và được vận chuyển đồng tốc theo hướng chuyển động. Các con lăn đỡ bên dưới giữ cho dây băng không bị võng xuống do tải trọng, đảm bảo hành trình di chuyển phẳng và ổn định.
Dỡ liệu: Khi vật liệu di chuyển đến điểm cuối (thường là trống bị động), do dây băng cong vòng xuống để quay trở lại, vật liệu sẽ bị rơi xuống hoặc trượt ra khỏi dây băng theo quán tính. Các cơ cấu cạo liệu hoặc rũ liệu được sử dụng để đảm bảo toàn bộ vật liệu được dỡ ra khỏi dây băng.
Vòng lặp: Dây băng tải tiếp tục di chuyển về vị trí ban đầu để bắt đầu một chu trình vận chuyển mới.

Cấu tạo của băng tải và vai trò từng bộ phận

Để hiểu rõ băng tải hoạt động như thế nào, bạn cần nắm vững cấu tạo cơ bản của nó. Mỗi bộ phận trong hệ thống băng tải đều có vai trò riêng, quyết định khả năng vận hành của hệ thống.

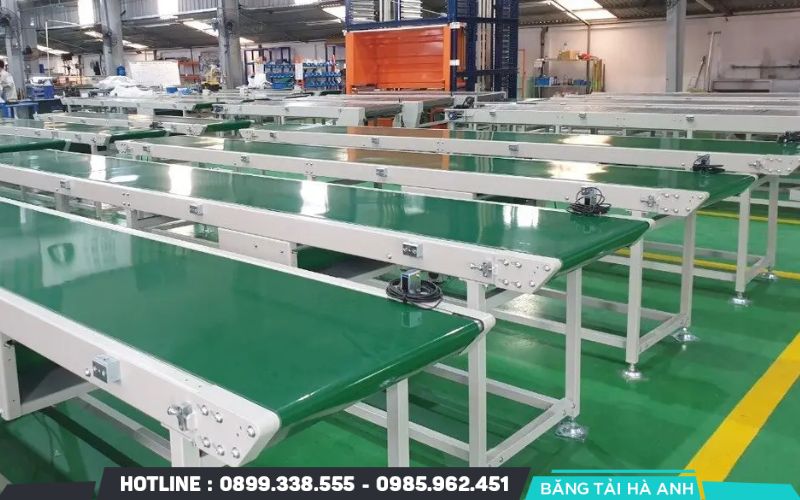

Cần nắm vững cấu tạo cơ bản của băng tải

Motor

Motor là nguồn năng lượng chính giúp băng tải chuyển động. Động cơ cung cấp mô-men xoắn cần thiết để quay trống chủ động. Motor thường đi kèm với hộp giảm tốc để điều chỉnh tốc độ quay và tăng lực kéo. Motor quyết định trực tiếp khả năng kéo và sức mạnh của toàn bộ hệ thống.

Puli chủ động và bị động

Hai bộ phận này đóng vai trò tạo ra sự chuyển động và duy trì vòng lặp của dây băng tải.

Puli chủ động (Trống chủ động): Được nối với motor, puli chủ động quay và sử dụng lực ma sát để kéo dây băng tải chuyển động. Nó là nơi truyền lực kéo chính.
Puli bị động (Trống bị động): Đặt ở đầu còn lại của băng tải. Puli bị động có chức năng đỡ dây băng và thường có cơ cấu căng đai để điều chỉnh độ căng của dây băng. Puli bị động giúp dây băng luôn căng đều và chạy thẳng.

Xem thêm: Puly là gì? Cấu tạo, nguyên lý và ứng dụng puly trong cơ khí

Dây băng tải

Dây băng tải là bộ phận trực tiếp tiếp xúc và mang tải trọng. Dây băng được làm từ vật liệu chịu nhiệt. Độ bền, khả năng chịu ma sát và chịu nhiệt của dây băng phải phù hợp với loại vật liệu vận chuyển. Dây băng có thể có các gờ chắn hoặc các vách ngăn để vận chuyển vật liệu ở độ nghiêng lớn mà không bị trượt. Dây băng tạo ra bề mặt liên tục để hàng hóa di chuyển ổn định.

Con lăn và khung băng tải

Con lăn và khung băng tải tạo nên bộ khung cơ sở vững chắc cho hệ thống.

Khung băng tải: Là kết cấu chịu lực chính, thường làm bằng thép, inox hoặc nhôm. Khung băng tải giữ cố định các bộ phận khác và xác định hình dạng, chiều dài của hệ thống. Khung phải đủ chắc chắn để chịu được tải trọng tổng thể của vật liệu, dây băng và các bộ phận khác.
Con lăn: Con lăn đỡ được lắp đặt dọc theo khung băng tải, có vai trò giảm ma sát giữa dây băng và khung. Con lăn giúp dây băng chạy trơn tru, không bị võng. Con lăn hồi giúp đỡ dây băng khi nó quay về phía trống chủ động.

Bộ điều khiển và cảm biến an toàn

Đây là các bộ phận điện tử đảm bảo băng tải hoạt động chính xác và an toàn.

Bộ điều khiển: Bao gồm biến tần và tủ điện. Biến tần giúp điều chỉnh tốc độ motor, cho phép băng tải hoạt động ở tốc độ linh hoạt theo yêu cầu sản xuất. Tủ điện chứa các thiết bị đóng cắt và bảo vệ quá tải cho motor.
Cảm biến an toàn: Bao gồm các công tắc khẩn cấp đặt dọc thân băng tải. Cảm biến lệch băng giúp phát hiện và cảnh báo khi dây băng bị chạy lệch, tránh làm hỏng khung. Các cảm biến này đảm bảo hệ thống dừng hoạt động khi xảy ra sự cố.

Bộ điều khiển và cảm biến an toàn của băng tải

Các yếu tố ảnh hưởng đến cách băng tải hoạt động

Hiệu suất và sự ổn định của hệ thống băng tải phụ thuộc vào nhiều yếu tố kỹ thuật và môi trường, cụ thể như:

Độ căng của dây băng tải: Độ căng phải được điều chỉnh hợp lý. Nếu dây băng quá lỏng, lực ma sát giữa dây và puli chủ động sẽ giảm, dẫn đến hiện tượng trượt băng và làm giảm tốc độ vận chuyển. Nếu dây băng quá căng, nó sẽ tạo áp lực lớn lên ổ bi và trục puli, làm giảm tuổi thọ của các bộ phận cơ khí.
Tải trọng và tốc độ vận chuyển: Tốc độ phải tương ứng với tải trọng. Vận hành băng tải ở tốc độ quá cao khi tải nặng có thể gây rung lắc và làm hỏng động cơ. Tải trọng vượt quá mức thiết kế sẽ làm võng dây băng và gây mài mòn con lăn nhanh chóng.
Ma sát của con lăn: Con lăn phải quay trơn tru và đồng đều. Nếu các con lăn bị kẹt hoặc mòn, lực ma sát sẽ tăng lên đáng kể. Lực cản này buộc motor phải làm việc với công suất lớn hơn, gây tiêu thụ điện năng cao và làm giảm hiệu suất của toàn bộ hệ thống.
Góc nghiêng của băng tải: Góc nghiêng ảnh hưởng đến khả năng giữ tải. Khi băng tải hoạt động trên dốc, trọng lực sẽ kéo vật liệu trượt ngược lại. Cần lựa chọn loại dây băng có gờ hoặc gân chắn phù hợp với góc nghiêng để đảm bảo hàng hóa được giữ ổn định trong quá trình di chuyển.
Môi trường hoạt động: Nhiệt độ, độ ẩm và bụi bẩn ảnh hưởng đến vật liệu. Môi trường quá nóng làm giảm độ bền của dây băng PVC/PU. Độ ẩm cao có thể gây gỉ sét khung thép. Bụi bẩn bám vào các chi tiết cơ khí làm tăng ma sát và gây kẹt.
Khả năng căn chỉnh dây băng: Dây băng phải luôn chạy thẳng trục. Nếu dây băng bị lệch, nó sẽ cọ xát vào khung băng tải, gây mài mòn dây băng và hỏng hóc các cảm biến lệch băng. Việc căn chỉnh băng tải định kỳ sẽ đảm bảo sự ổn định của hệ thống.

Các yếu tố ảnh hưởng đến cách băng tải hoạt động

Hiệu suất và sự ổn định của hệ thống băng tải phụ thuộc vào nhiều yếu tố kỹ thuật và môi trường. Việc hiểu rõ những yếu tố này là cần thiết để tối ưu hóa cách băng tải hoạt động như thế nào.

Độ căng của dây băng tải

Độ căng của dây băng phải được điều chỉnh hợp lý. Nếu dây băng quá lỏng, nó sẽ bị trượt tại puli chủ động, làm giảm tốc độ vận chuyển và tạo ra sự mài mòn không cần thiết. Ngược lại, nếu dây băng quá căng, nó sẽ gây áp lực lớn lên ổ bi và trục puli, làm giảm tuổi thọ của các bộ phận cơ khí. Việc điều chỉnh độ căng thông qua cơ cấu căng đai (thường ở puli bị động) là bắt buộc để đảm bảo lực ma sát tối ưu.

Ma sát của con lăn và độ thẳng của dây băng

Con lăn đóng vai trò giảm ma sát, giúp dây băng quay trơn tru và đỡ tải. Nếu các con lăn bị kẹt, mòn hoặc có bụi bẩn bám vào, lực cản sẽ tăng lên, buộc motor phải làm việc quá tải và tiêu thụ điện năng nhiều hơn. Đồng thời, dây băng phải luôn chạy thẳng trục. Nếu dây băng bị lệch (lệch băng), nó sẽ cọ xát vào khung băng tải, gây mài mòn dây băng và làm hỏng khung. Sự căn chỉnh băng tải định kỳ là yếu tố quan trọng để duy trì sự ổn định của hệ thống.

Tải trọng và góc nghiêng của băng tải

Tốc độ phải tương ứng với tải trọng. Vận hành băng tải ở tốc độ quá cao khi tải nặng có thể gây rung lắc và làm hỏng động cơ. Tải trọng vượt quá mức thiết kế sẽ làm võng dây băng và gây mài mòn con lăn nhanh chóng. Ngoài ra, góc nghiêng của băng tải cũng ảnh hưởng đến khả năng giữ tải. Khi băng tải hoạt động trên dốc, cần lựa chọn loại dây băng có gờ hoặc gân chắn phù hợp với góc nghiêng để đảm bảo hàng hóa được giữ ổn định, không bị trượt ngược lại.

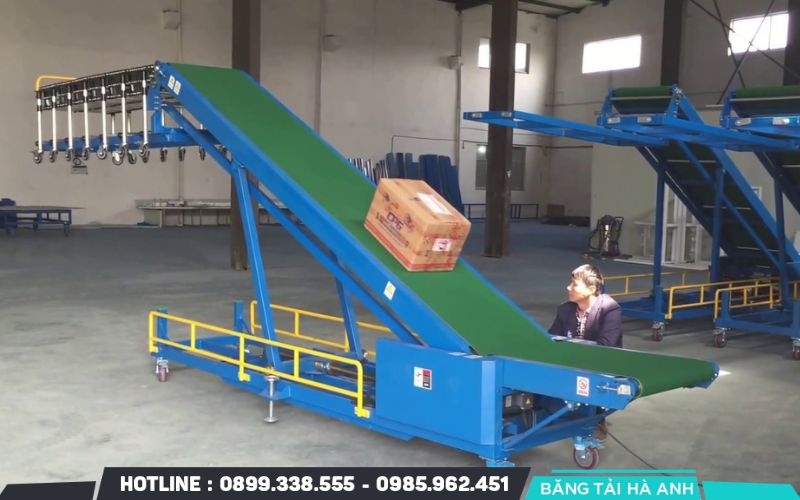

Góc nghiêng của băng tải cũng ảnh hưởng đến khả năng giữ tải

Môi trường hoạt động và bảo dưỡng

Môi trường xung quanh như nhiệt độ, độ ẩm và bụi bẩn ảnh hưởng trực tiếp đến vật liệu và tuổi thọ của băng tải. Môi trường quá nóng làm giảm độ bền của dây băng. Độ ẩm cao có thể gây gỉ sét khung thép. Bụi bẩn bám vào các chi tiết cơ khí làm tăng ma sát và gây kẹt. Vì vậy, việc bảo dưỡng định kỳ như vệ sinh con lăn, kiểm tra độ kín của các hộp bảo vệ motor là cần thiết để đảm bảo băng tải hoạt động liên tục và bền bỉ.

Lỗi thường gặp khi băng tải hoạt động và cách xử lý

Để đảm bảo hệ thống duy trì được hiệu suất tối ưu, người vận hành cần nhận biết và xử lý kịp thời các sự cố phổ biến của băng tải như sau:

Dây băng lệch hướng

Dây băng lệch hướng là lỗi thường xuyên xảy ra nhất, nếu không xử lý kịp thời có thể làm hỏng dây băng và khung.

Nguyên nhân: Có thể do lắp đặt khung không thẳng, dây băng bị giãn không đều, hoặc các con lăn bị bẩn, kẹt không quay được. Puli chủ động hoặc bị động lắp đặt không thẳng trục cũng là nguyên nhân phổ biến.
Cách xử lý: Cần kiểm tra độ vuông góc của puli chủ động và puli bị động so với khung. Điều chỉnh cơ cấu căng đai tại puli bị động để đưa dây băng về vị trí trung tâm. Nếu lỗi do con lăn, cần làm sạch hoặc thay thế con lăn bị kẹt.

Xem thêm: Hướng Dẫn Cách Chỉnh Băng Tải Bị Lệch

Tốc độ truyền động không ổn định

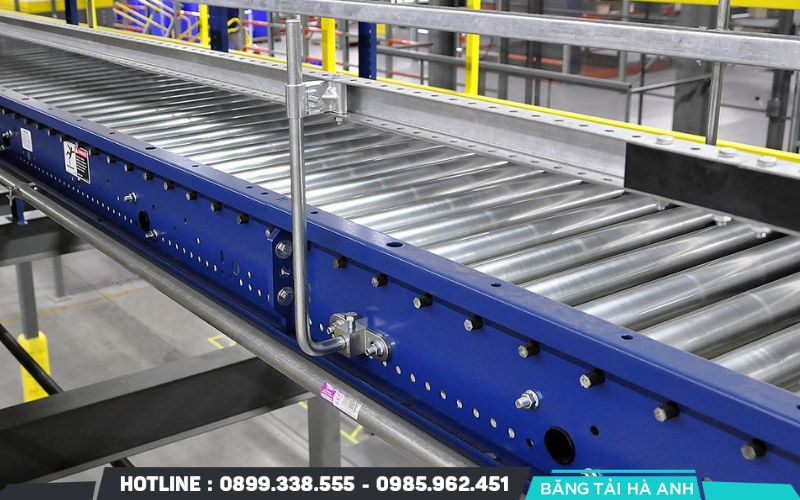

Tốc độ băng tải bị thay đổi hoặc không duy trì được tốc độ cài đặt sẽ ảnh hưởng đến năng suất.

Nguyên nhân: Thường do dây băng bị trượt tại puli chủ động, motor hoặc hộp giảm tốc bị lỗi, hoặc nguồn điện cấp cho biến tần không ổn định. Dây băng bị trượt có thể do độ căng không đủ.
Cách xử lý: Đầu tiên, kiểm tra và tăng độ căng của dây băng thông qua cơ cấu căng đai. Nếu lỗi do thiết bị điện, kiểm tra lại biến tần và các thông số cài đặt tốc độ. Nếu có dấu hiệu hộp giảm tốc bị rò rỉ dầu hoặc nóng quá mức, cần dừng hoạt động để kiểm tra và bảo dưỡng cơ khí chuyên sâu.

Motor nóng – quá tải

Motor quá nóng là dấu hiệu cảnh báo nghiêm trọng về sự quá tải hoặc ma sát lớn trong hệ thống.

Nguyên nhân: Motor phải làm việc quá công suất do băng tải bị quá tải (vận chuyển vật liệu quá nặng). Hoặc do ma sát tăng cao, thường là do nhiều con lăn bị kẹt, hoặc do ổ trục của puli bị thiếu dầu mỡ. Nguồn điện không ổn định cũng là nguyên nhân gây nóng motor.
Cách xử lý: Giảm tải trọng vận chuyển về mức an toàn. Kiểm tra từng con lăn để đảm bảo tất cả đều quay trơn tru. Kiểm tra nhiệt độ của ổ trục puli. Nếu motor quá nóng, cần dừng hoạt động và kiểm tra điện áp cũng như khả năng làm mát của motor.

Tiếng ồn lớn khi vận hành

Tiếng ồn bất thường là dấu hiệu nhận biết các bộ phận cơ khí đang gặp sự cố mài mòn.

Nguyên nhân: Tiếng ồn thường phát ra từ các ổ bi của con lăn hoặc puli bị hỏng, khô dầu mỡ. Tiếng kêu cũng có thể do dây băng cọ xát vào khung kim loại do bị lệch. Tiếng kêu lớn từ hộp giảm tốc báo hiệu sự cố bánh răng bên trong.
Cách xử lý: Dừng băng tải và xác định chính xác nguồn gốc tiếng ồn. Nếu do con lăn, cần thay thế hoặc tra dầu mỡ. Nếu do hộp giảm tốc, cần gọi kỹ thuật viên chuyên môn kiểm tra. Đảm bảo tất cả các bulông giữ khung và motor đều được siết chặt để tránh rung động cơ khí tạo ra tiếng ồn.

Bài viết đã giúp bạn đọc hiểu rõ hơn về thắc mắc băng tải hoạt động như thế nào và các yếu tố quyết định hiệu suất của thiết bị. Doanh nghiệp có thể dựa vào cấu tạo, động cơ, vật liệu băng và cơ chế truyền động để lựa chọn hệ thống phù hợp. Việc đầu tư đúng ngay từ đầu tạo nên sự ổn định dài hạn cho dây chuyền và giảm chi phí sửa chữa.

Xem thêm: Băng chuyền là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng
