Thiết kế layout nhà xưởng sản xuất tối ưu hiệu quả vận hành

Trong hoạt động sản xuất, cách bố trí mặt bằng ảnh hưởng trực tiếp đến năng suất, chi phí vận hành và mức độ an toàn của nhà xưởng. Một phương án thiếu hợp lý có thể khiến nguyên vật liệu di chuyển nhiều lần, máy móc hoạt động kém hiệu quả và quy trình thường xuyên bị gián đoạn. Vì vậy, thiết kế layout nhà xưởng sản xuất cần dựa trên quy trình công nghệ, đặc điểm thiết bị và nhu cầu sử dụng thực tế. Bài viết dưới đây sẽ làm rõ các nguyên tắc, quy trình và yếu tố quan trọng khi triển khai.

Các nguyên tắc thiết kế layout nhà xưởng sản xuất

Một layout nhà xưởng hợp lý giúp doanh nghiệp tổ chức sản xuất khoa học, giảm thời gian vận chuyển và sử dụng hiệu quả diện tích mặt bằng. Khi thiết kế, doanh nghiệp cần xem xét quy trình công nghệ, vị trí máy móc, luồng di chuyển, yêu cầu an toàn và khả năng mở rộng trong tương lai.

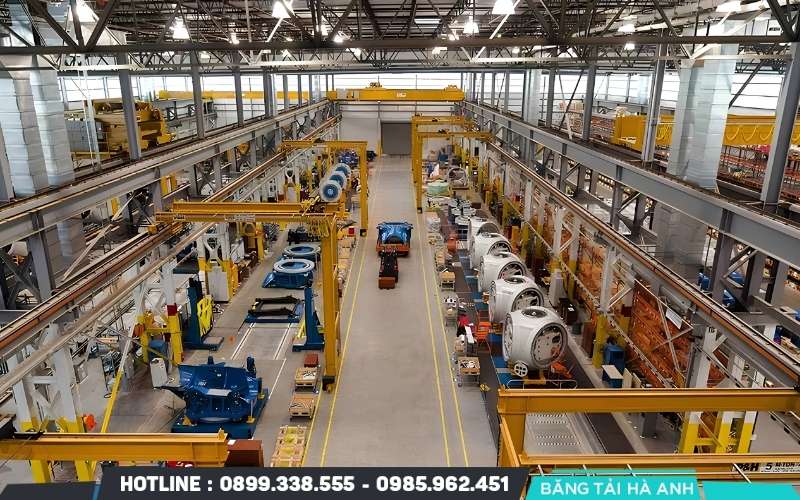

Bố trí theo quy trình công nghệ và dòng chảy vật liệu

Layout cần phản ánh đúng trình tự sản xuất, từ tiếp nhận nguyên liệu đến gia công, kiểm tra chất lượng và xuất thành phẩm. Cách bố trí này giúp vật liệu di chuyển liên tục giữa các công đoạn, hạn chế vận chuyển ngược chiều và giảm tình trạng ùn tắc trong nhà xưởng.

Doanh nghiệp nên xác định rõ các công đoạn chính trước khi sắp xếp máy móc. Với dây chuyền sản xuất liên tục, các thiết bị nên được bố trí theo thứ tự xử lý sản phẩm.

Tối ưu vị trí máy móc và khoảng cách vận chuyển

Vị trí máy móc ảnh hưởng trực tiếp đến thời gian thao tác, quãng đường vận chuyển và hiệu suất sản xuất. Doanh nghiệp nên đặt các thiết bị có liên hệ chặt chẽ gần nhau để giảm thời gian chờ và hạn chế việc di chuyển nguyên vật liệu nhiều lần.

Khoảng cách giữa các máy phải đáp ứng yêu cầu vận hành, bảo trì, thay thế linh kiện và an toàn lao động. Doanh nghiệp không nên bố trí thiết bị quá sát nhau chỉ để tận dụng diện tích.

Phân luồng người, hàng hóa và phương tiện nội bộ

Nhà xưởng cần có lối di chuyển rõ ràng cho công nhân, nguyên vật liệu, thành phẩm và phương tiện vận chuyển nội bộ. Việc phân luồng hợp lý giúp giảm giao cắt, hạn chế ùn tắc và nâng cao hiệu quả phối hợp giữa các khu vực.

Doanh nghiệp nên xác định vị trí lối đi bộ, tuyến xe nâng, khu vực giao nhận hàng và điểm tập kết vật liệu ngay từ giai đoạn thiết kế. Các tuyến di chuyển cần có biển báo, vạch phân cách và khoảng trống phù hợp với phương tiện sử dụng. Những vị trí giao cắt cần được đánh giá để bổ sung biện pháp kiểm soát an toàn.

Đảm bảo an toàn lao động và phòng cháy chữa cháy

Layout nhà xưởng phải đáp ứng yêu cầu an toàn trong suốt quá trình sản xuất. Doanh nghiệp cần bố trí máy móc, khu vực lưu trữ và hệ thống kỹ thuật sao cho hạn chế nguy cơ va chạm, bỏng nhiệt, điện giật hoặc tiếp xúc với vật liệu nguy hiểm.

Thiết kế cũng cần tính đến lối thoát nạn, đường tiếp cận chữa cháy, vị trí thiết bị phòng cháy chữa cháy và điều kiện tiếp cận khi xảy ra sự cố. Khoảng cách an toàn, lối đi và giải pháp ngăn cháy phải tuân thủ quy chuẩn, tiêu chuẩn áp dụng cho công trình và loại hình sản xuất.

Dự phòng không gian mở rộng sản xuất

Nhu cầu tăng công suất hoặc bổ sung thiết bị có thể khiến layout hiện tại nhanh chóng trở nên chật hẹp. Vì vậy, doanh nghiệp nên dự phòng diện tích cho máy móc mới, khu lưu kho, tuyến vận chuyển và các hạng mục phụ trợ cần thiết.

Khu vực dự phòng cần được xác định dựa trên kế hoạch phát triển, khả năng tăng sản lượng và đặc điểm công nghệ. Doanh nghiệp cũng nên xem xét khả năng mở rộng hệ thống điện, thông gió, cấp thoát nước và các hạ tầng liên quan.

Các kiểu layout nhà xưởng sản xuất phổ biến

Mỗi mô hình sản xuất phù hợp với một cách bố trí mặt bằng khác nhau. Doanh nghiệp cần căn cứ vào đặc điểm sản phẩm, quy trình công nghệ, sản lượng và mức độ linh hoạt để lựa chọn layout phù hợp.

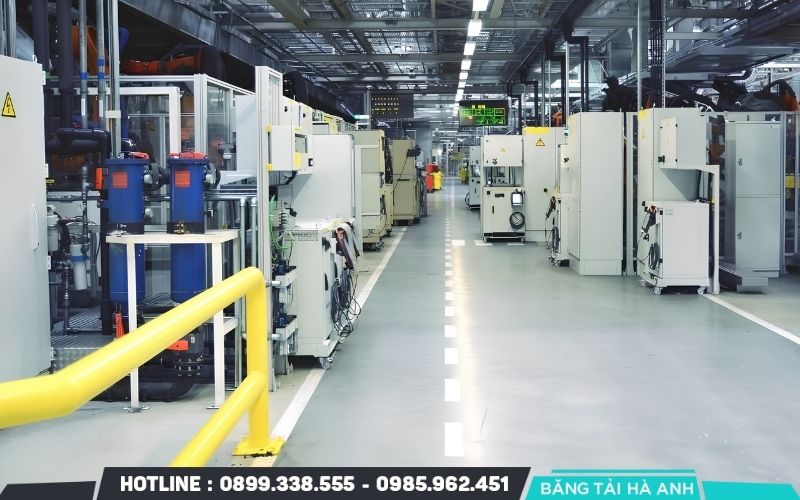

Layout theo dây chuyền sản xuất

Layout theo dây chuyền sắp xếp máy móc và khu vực làm việc theo trình tự các công đoạn sản xuất. Nguyên vật liệu di chuyển lần lượt qua từng bước cho đến khi hoàn thành sản phẩm.

Cách bố trí này phù hợp với nhà xưởng sản xuất hàng loạt, có quy trình ổn định và sản lượng lớn. Layout giúp rút ngắn quãng đường vận chuyển, giảm thời gian chờ và dễ kiểm soát tiến độ. Tuy nhiên, sự cố tại một công đoạn có thể ảnh hưởng đến toàn bộ dây chuyền nếu doanh nghiệp không có phương án dự phòng.

Layout theo khu chức năng

Layout theo khu chức năng tập hợp các máy móc có cùng nhiệm vụ vào một khu vực riêng. Chẳng hạn, nhà xưởng có thể bố trí khu cắt, khu gia công, khu hàn và khu kiểm tra chất lượng.

Phương án này phù hợp với doanh nghiệp sản xuất nhiều loại sản phẩm hoặc thường xuyên thay đổi đơn hàng. Cách bố trí giúp tăng tính linh hoạt khi điều chỉnh quy trình. Tuy nhiên, doanh nghiệp cần kiểm soát luồng di chuyển để hạn chế vận chuyển vòng, thời gian chờ và tình trạng ùn tắc giữa các khu vực.

Layout theo vị trí cố định

Layout theo vị trí cố định giữ nguyên vị trí của sản phẩm trong suốt quá trình sản xuất. Công nhân, máy móc, thiết bị và vật tư được đưa đến nơi sản phẩm được lắp ráp hoặc thi công.

Mô hình này phù hợp với sản phẩm có kích thước lớn, trọng lượng nặng hoặc khó di chuyển, như tàu thủy, máy công nghiệp cỡ lớn và một số công trình cơ khí. Phương án này giảm nhu cầu di chuyển sản phẩm nhưng đòi hỏi doanh nghiệp phải tổ chức tốt việc cung ứng vật tư, điều phối nhân lực và sử dụng không gian xung quanh.

Layout kết hợp

Layout kết hợp sử dụng đồng thời nhiều phương pháp bố trí để đáp ứng đặc điểm của từng công đoạn. Doanh nghiệp có thể bố trí máy móc theo khu chức năng ở giai đoạn gia công, sau đó tổ chức thành dây chuyền tại khu vực lắp ráp.

Phương án này phù hợp với nhà xưởng có quy trình sản xuất phức tạp hoặc nhiều nhóm sản phẩm. Layout kết hợp giúp cân bằng giữa năng suất và tính linh hoạt. Tuy nhiên, doanh nghiệp cần phân định rõ chức năng từng khu vực và luồng vận chuyển để tránh chồng chéo trong quá trình vận hành.

Cách bố trí các khu vực trong layout nhà xưởng sản xuất

Việc phân chia khu vực hợp lý giúp nhà xưởng vận hành liền mạch, thuận tiện kiểm soát chất lượng và hạn chế lãng phí diện tích. Doanh nghiệp nên bố trí các khu vực theo trình tự sản xuất thực tế, đồng thời đáp ứng yêu cầu an toàn và kỹ thuật.

Khu tiếp nhận và lưu trữ nguyên vật liệu

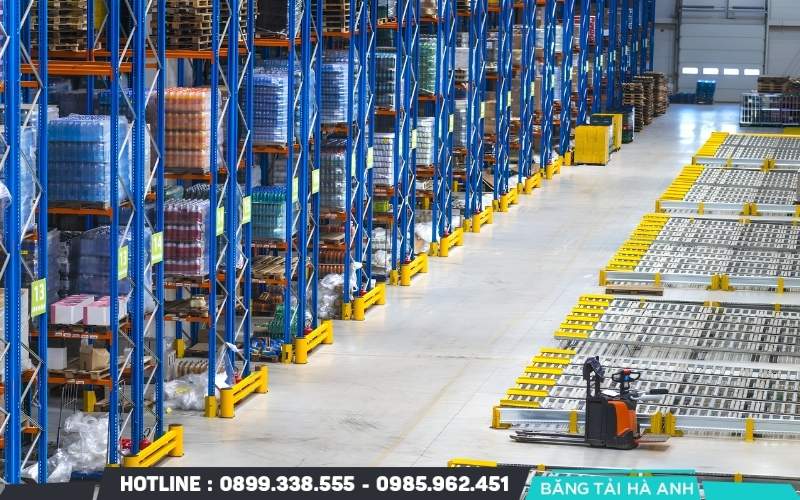

Khu tiếp nhận nguyên vật liệu nên nằm gần cổng nhập hàng để thuận tiện cho việc bốc dỡ, kiểm đếm và vận chuyển vào kho. Doanh nghiệp cần bố trí lối đi phù hợp với xe nâng, xe đẩy và phương tiện giao nhận.

Khu lưu trữ phải đáp ứng đặc tính của từng loại vật tư, tải trọng sàn và điều kiện bảo quản. Doanh nghiệp nên phân chia vị trí lưu kho, thiết lập quy tắc xuất nhập và duy trì lối tiếp cận an toàn. Cách bố trí này giúp giảm thời gian tìm kiếm, cấp phát nguyên liệu và hạn chế gián đoạn sản xuất.

Khu gia công, lắp ráp và kiểm tra chất lượng

Khu sản xuất chính cần được bố trí theo trình tự công nghệ để nguyên vật liệu di chuyển thuận lợi giữa các công đoạn. Doanh nghiệp nên xác định vị trí máy móc dựa trên năng lực thiết bị, thời gian xử lý, nhu cầu cấp vật tư và yêu cầu phối hợp giữa các nhóm công việc.

Khu kiểm tra chất lượng cần nằm tại các điểm kiểm soát phù hợp trong quy trình. Doanh nghiệp có thể bố trí kiểm tra sau công đoạn quan trọng và kiểm tra cuối trước khi nhập kho thành phẩm. Lối đi, không gian thao tác và vị trí bảo trì phải được tính toán để bảo đảm hoạt động sản xuất an toàn, liên tục.

Khu lưu kho thành phẩm và xuất hàng

Khu lưu kho thành phẩm nên đặt gần khu vực xuất hàng để giảm quãng đường vận chuyển sau khi hoàn tất sản xuất. Doanh nghiệp cần phân chia vị trí theo mã hàng, lô sản xuất hoặc trạng thái kiểm tra để thuận tiện quản lý và truy xuất.

Khu xuất hàng cần có không gian cho việc tập kết, đóng gói, kiểm đếm và bốc xếp. Doanh nghiệp cũng cần tổ chức luồng xe ra vào hợp lý, tránh giao cắt với tuyến cấp nguyên vật liệu và lối đi bộ. Cách bố trí phù hợp giúp rút ngắn thời gian giao hàng và giảm nguy cơ nhầm lẫn.

Khu phụ trợ, kỹ thuật và quản lý sản xuất

Khu phụ trợ gồm văn phòng điều hành, phòng kỹ thuật, khu bảo trì, khu vực nghỉ của công nhân và các hạng mục phục vụ vận hành. Doanh nghiệp cần bố trí những khu vực này theo nhu cầu sử dụng, mức độ tiếp xúc với sản xuất và yêu cầu an toàn.

Phòng kỹ thuật và khu bảo trì nên thuận tiện tiếp cận máy móc nhưng không cản trở hoạt động của dây chuyền. Các phòng điện, khu vực chứa hóa chất hoặc vật liệu nguy hiểm phải đáp ứng yêu cầu chuyên ngành tương ứng. Doanh nghiệp cần bố trí hệ thống điện, thông gió, cấp thoát nước và phòng cháy chữa cháy đồng bộ với mặt bằng tổng thể.

Quy trình thiết kế layout nhà xưởng sản xuất

Quy trình thiết kế layout nhà xưởng sản xuất cần bám sát nhu cầu vận hành thực tế. Doanh nghiệp nên thực hiện lần lượt từ khảo sát mặt bằng, phân tích quy trình đến lập bản vẽ và kiểm tra phương án.

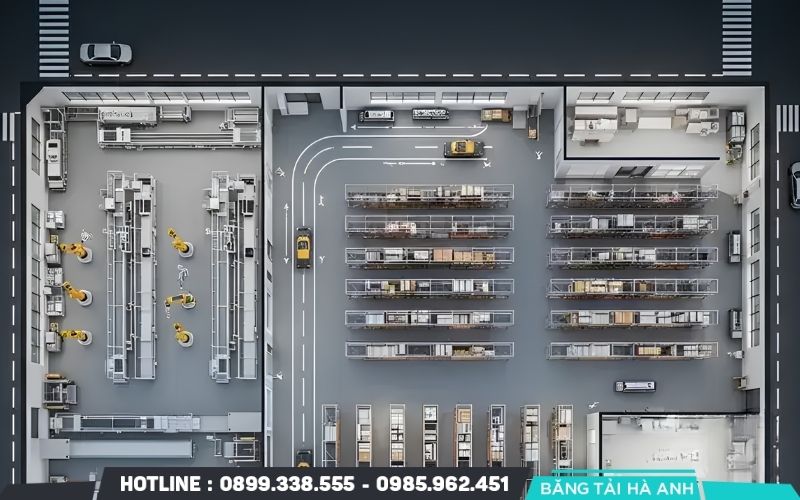

Khảo sát mặt bằng và thu thập dữ liệu sản xuất

Đơn vị thiết kế cần khảo sát diện tích, hình dạng mặt bằng, chiều cao nhà xưởng, kết cấu sàn và vị trí các hạng mục hiện có. Những dữ liệu này giúp xác định phạm vi bố trí máy móc và khả năng sử dụng không gian.

Doanh nghiệp cần cung cấp thông tin về sản phẩm, sản lượng dự kiến, số lượng thiết bị, nhân sự và nhu cầu lưu kho. Dữ liệu càng đầy đủ, phương án layout càng sát với điều kiện vận hành thực tế.

Phân tích quy trình công nghệ và luồng di chuyển

Đơn vị thiết kế cần xác định trình tự các công đoạn từ tiếp nhận nguyên liệu đến hoàn thiện sản phẩm. Quá trình phân tích cũng cần làm rõ mối liên hệ giữa các công đoạn, thời gian xử lý và nhu cầu vận chuyển vật liệu.

Dựa trên dữ liệu này, doanh nghiệp có thể nhận diện các điểm giao cắt, quãng đường vận chuyển dài và nguy cơ ùn tắc. Kết quả phân tích là cơ sở để lựa chọn hướng di chuyển hợp lý và hạn chế lãng phí trong sản xuất.

Phân khu chức năng và lựa chọn phương án bố trí

Sau khi phân tích quy trình, đơn vị thiết kế tiến hành phân chia nhà xưởng thành các khu vực như kho nguyên liệu, gia công, lắp ráp, kiểm tra chất lượng và lưu kho thành phẩm. Vị trí từng khu cần phù hợp với trình tự sản xuất và tần suất luân chuyển vật liệu.

Doanh nghiệp có thể so sánh các phương án layout theo năng suất, mức độ linh hoạt, yêu cầu an toàn và chi phí đầu tư. Phương án được chọn cần đáp ứng nhu cầu hiện tại và có khả năng điều chỉnh khi sản lượng thay đổi.

Lập bản vẽ layout và kiểm tra khả năng vận hành

Bản vẽ layout cần thể hiện vị trí máy móc, kích thước thiết bị, lối đi, khu vực lưu trữ và các hạng mục phụ trợ. Bản vẽ cũng cần xác định khoảng không gian phục vụ vận hành, bảo trì và vận chuyển nội bộ.

Trước khi triển khai, doanh nghiệp nên kiểm tra luồng di chuyển của nguyên liệu, thành phẩm, công nhân và phương tiện. Việc mô phỏng hoặc đánh giá thực tế giúp phát hiện xung đột không gian, điểm nghẽn và những vị trí chưa đáp ứng yêu cầu vận hành.

Hoàn thiện phương án theo yêu cầu kỹ thuật

Đơn vị thiết kế cần điều chỉnh bản vẽ dựa trên kết quả kiểm tra và phản hồi từ bộ phận sản xuất, kỹ thuật, bảo trì và an toàn. Phương án cuối cùng phải phù hợp với thông số thiết bị, kết cấu công trình và hệ thống hạ tầng.

Doanh nghiệp cần rà soát các yêu cầu về điện, thông gió, cấp thoát nước, phòng cháy chữa cháy và lối thoát nạn. Hồ sơ thiết kế cần thống nhất trước khi lắp đặt máy móc hoặc cải tạo mặt bằng để hạn chế phát sinh chi phí.

Những yếu tố ảnh hưởng đến thiết kế layout nhà xưởng sản xuất

Hiệu quả của layout phụ thuộc vào nhiều yếu tố liên quan đến mặt bằng, công nghệ, thiết bị và nguồn lực đầu tư. Doanh nghiệp cần đánh giá đồng thời các yếu tố này để lựa chọn phương án phù hợp.

Diện tích và hình dạng mặt bằng

Diện tích và hình dạng nhà xưởng quyết định khả năng phân khu chức năng, bố trí máy móc và tổ chức luồng vận chuyển. Mặt bằng rộng nhưng có nhiều cột, góc khuất hoặc cửa ra vào hạn chế vẫn có thể gây khó khăn khi sắp xếp thiết bị.

Doanh nghiệp cần xem xét chiều dài, chiều rộng, chiều cao thông thủy, tải trọng sàn và vị trí các kết cấu cố định. Những thông số này giúp xác định khu vực đặt máy, kho hàng và lối đi phù hợp với điều kiện công trình.

Đặc điểm sản phẩm, công suất và dây chuyền sản xuất

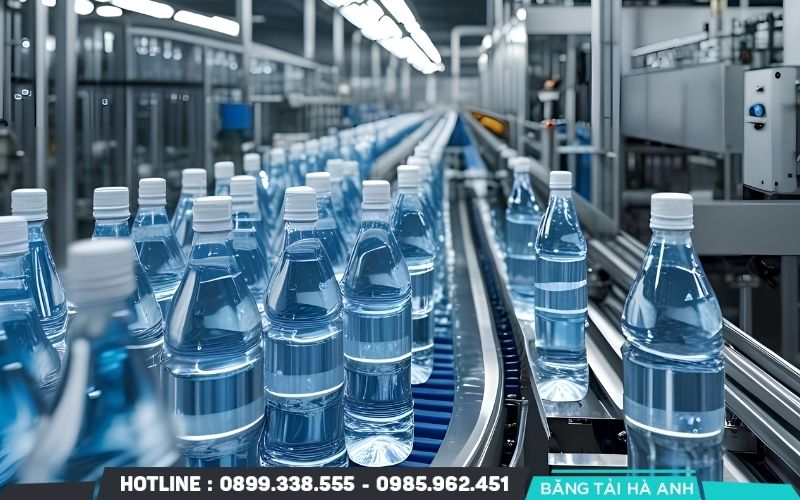

Đặc điểm sản phẩm ảnh hưởng trực tiếp đến phương pháp bố trí nhà xưởng. Sản phẩm có kích thước lớn cần không gian thao tác rộng, trong khi sản phẩm nhỏ sản xuất hàng loạt thường phù hợp với layout theo dây chuyền.

Công suất mục tiêu và số lượng chủng loại sản phẩm cũng quyết định cách phân bổ thiết bị. Doanh nghiệp cần cân đối năng lực giữa các công đoạn để hạn chế tình trạng một khu vực bị quá tải trong khi khu vực khác phải chờ việc.

Kích thước máy móc và hệ thống vận chuyển nội bộ

Kích thước, trọng lượng và yêu cầu vận hành của máy móc quyết định vị trí lắp đặt và khoảng cách giữa các thiết bị. Doanh nghiệp cần tính cả không gian thao tác, mở cửa máy, thay linh kiện và tiếp cận khi bảo trì.

Hệ thống vận chuyển như xe nâng, xe đẩy, băng tải hoặc cầu trục cũng ảnh hưởng đến phương án bố trí. Layout cần bảo đảm tuyến vận chuyển thông suốt, phù hợp với tải trọng và bán kính quay của phương tiện, đồng thời hạn chế giao cắt nguy hiểm.

Yêu cầu về điện, thông gió và hạ tầng kỹ thuật

Hệ thống hạ tầng kỹ thuật cần đáp ứng công suất và điều kiện vận hành của thiết bị. Vị trí máy móc phải phù hợp với nguồn điện, đường cấp khí nén, cấp thoát nước, thông gió và các hệ thống phụ trợ liên quan.

Doanh nghiệp cần tính đến nhu cầu tản nhiệt, hút bụi, xử lý khí thải hoặc kiểm soát độ ẩm nếu quy trình sản xuất yêu cầu. Việc bố trí hạ tầng ngay từ giai đoạn thiết kế giúp giảm khối lượng cải tạo và tạo thuận lợi cho công tác bảo trì.

Ngân sách đầu tư và kế hoạch mở rộng

Ngân sách ảnh hưởng đến lựa chọn thiết bị, hệ thống vận chuyển và mức độ tự động hóa của nhà xưởng. Doanh nghiệp cần cân đối chi phí thiết kế, lắp đặt, cải tạo hạ tầng và vận hành để tránh chỉ tối ưu chi phí ban đầu mà làm tăng chi phí lâu dài.

Kế hoạch mở rộng cũng cần được tính đến trong phương án layout. Doanh nghiệp nên dự phòng vị trí lắp thêm máy móc, mở rộng kho hoặc điều chỉnh dây chuyền khi sản lượng tăng. Phương án này giúp hạn chế việc phải thay đổi toàn bộ mặt bằng và giảm gián đoạn sản xuất trong tương lai.

Những sai lầm cần tránh khi thiết kế layout nhà xưởng sản xuất

Một layout thiếu hợp lý có thể làm tăng chi phí vận hành, giảm năng suất và gây mất an toàn. Doanh nghiệp cần nhận diện những sai lầm phổ biến ngay từ giai đoạn thiết kế để hạn chế việc sửa đổi sau khi nhà xưởng đi vào hoạt động.

Bố trí máy móc không theo trình tự sản xuất

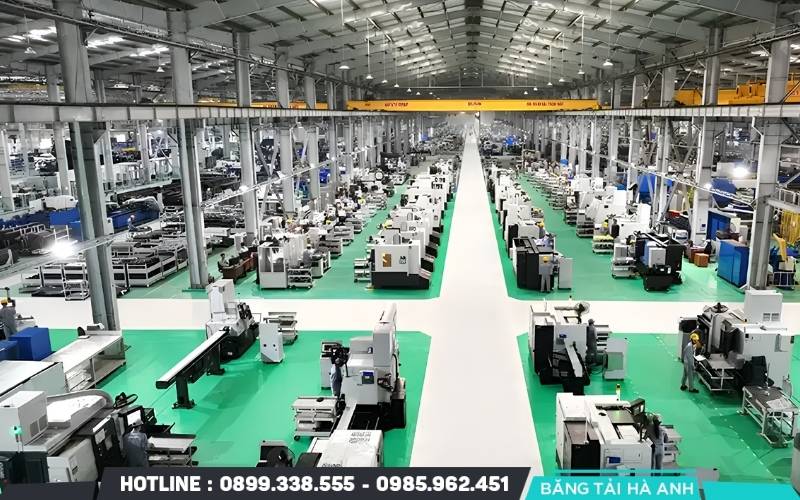

Việc sắp xếp máy móc không theo thứ tự công đoạn khiến nguyên vật liệu phải di chuyển nhiều lần hoặc đi ngược luồng sản xuất. Tình trạng này làm tăng thời gian vận chuyển, phát sinh điểm chờ và gây khó khăn cho việc kiểm soát tiến độ.

Doanh nghiệp cần phân tích quy trình công nghệ trước khi xác định vị trí thiết bị. Các máy có quan hệ trực tiếp nên được bố trí hợp lý để duy trì dòng chảy vật liệu liên tục và giảm quãng đường di chuyển không cần thiết.

Để luồng người và hàng hóa giao cắt thiếu an toàn

Lối đi của công nhân giao cắt với tuyến xe nâng hoặc khu vực bốc dỡ có thể làm tăng nguy cơ va chạm. Việc bố trí thiếu phân tách cũng gây ùn tắc và ảnh hưởng đến hoạt động vận chuyển nội bộ.

Doanh nghiệp cần xác định rõ tuyến đi bộ, tuyến vận chuyển hàng hóa và khu vực giao nhận. Các vị trí giao cắt phải có biện pháp kiểm soát phù hợp như biển báo, vạch phân luồng và tầm nhìn thông thoáng. Phương án bố trí cần đáp ứng các yêu cầu an toàn áp dụng cho nhà xưởng.

Tận dụng diện tích quá mức, thiếu không gian thao tác

Bố trí quá nhiều máy móc trong một khu vực có thể làm giảm diện tích dành cho thao tác, lưu chuyển vật liệu và xử lý sự cố. Công nhân khó tiếp cận thiết bị, còn hoạt động vận chuyển và bảo trì dễ bị gián đoạn.

Doanh nghiệp cần cân đối mật độ thiết bị với nhu cầu vận hành thực tế. Layout phải bảo đảm khoảng cách an toàn, lối đi và không gian thao tác theo yêu cầu kỹ thuật của từng loại máy. Việc tối ưu diện tích cần đi cùng hiệu quả vận hành, không chỉ tập trung vào số lượng thiết bị có thể lắp đặt.

Bỏ qua khả năng bảo trì và mở rộng thiết bị

Layout không tính đến công tác bảo trì có thể khiến kỹ thuật viên khó tiếp cận các bộ phận cần kiểm tra hoặc thay thế. Khi doanh nghiệp bổ sung máy móc, mặt bằng chật hẹp còn làm phát sinh chi phí cải tạo và gián đoạn sản xuất.

Ngay từ giai đoạn thiết kế, doanh nghiệp cần dành không gian phù hợp cho việc tháo lắp, sửa chữa và di chuyển thiết bị. Phương án cũng nên dự phòng vị trí mở rộng dây chuyền, kho hàng và hạ tầng kỹ thuật theo kế hoạch phát triển. Cách tiếp cận này giúp nhà xưởng duy trì tính linh hoạt và hạn chế chi phí phát sinh trong dài hạn.

Một layout khoa học giúp doanh nghiệp tối ưu diện tích, rút ngắn quãng đường vận chuyển và nâng cao hiệu quả sản xuất. Quá trình thiết kế layout nhà xưởng sản xuất cần kết hợp việc phân tích quy trình công nghệ, lựa chọn phương án bố trí và đánh giá yêu cầu kỹ thuật. Doanh nghiệp cũng cần chú trọng an toàn lao động, khả năng bảo trì và kế hoạch mở rộng trong tương lai. Trước khi triển khai, doanh nghiệp nên khảo sát kỹ mặt bằng và tham vấn đơn vị chuyên môn để lựa chọn giải pháp phù hợp với ngân sách và mục tiêu vận hành.
