Quy trình thiết kế hệ thống điều khiển băng tải hiệu quả

Hiệu quả vận hành của dây chuyền sản xuất phụ thuộc lớn vào khả năng kiểm soát và phối hợp giữa các thiết bị trong hệ thống. Một giải pháp điều khiển phù hợp giúp băng tải hoạt động ổn định, giảm sự cố và tối ưu năng suất. Vì vậy, thiết kế hệ thống điều khiển băng tải trở thành bước quan trọng trong quá trình xây dựng hoặc nâng cấp dây chuyền tự động hóa. Bài viết dưới đây sẽ phân tích các thành phần chính và các tiêu chí cần quan tâm để xây dựng một hệ thống vận hành hiệu quả.

Thiết kế hệ thống điều khiển băng tải là gì?

Một hệ thống băng tải chỉ vận hành hiệu quả khi các thiết bị được điều khiển theo đúng trình tự và đáp ứng yêu cầu của dây chuyền sản xuất. Vì vậy, thiết kế hệ thống điều khiển băng tải là bước quan trọng nhằm xây dựng giải pháp điều khiển phù hợp, bảo đảm hệ thống hoạt động ổn định, an toàn và có khả năng tự động hóa.

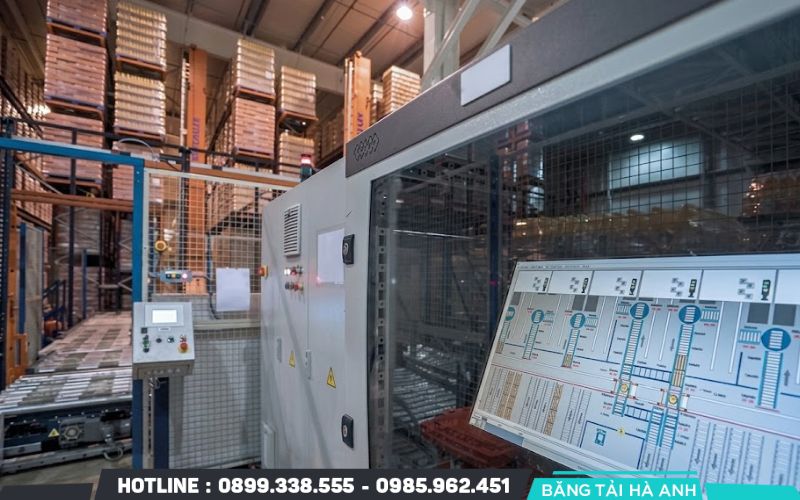

Thiết kế hệ thống điều khiển băng tải là quá trình xây dựng giải pháp điều khiển cho toàn bộ hoạt động của băng tải thông qua việc lựa chọn thiết bị, thiết kế sơ đồ điện, lập trình PLC, cấu hình HMI hoặc SCADA và xây dựng logic vận hành. Mục tiêu của quá trình này là giúp các thiết bị trong hệ thống phối hợp chính xác, đáp ứng yêu cầu về năng suất, độ an toàn và tính liên tục trong sản xuất.

Một hệ thống điều khiển hoàn chỉnh thường bao gồm PLC, biến tần, động cơ, cảm biến, tủ điện điều khiển, thiết bị đóng cắt và giao diện giám sát. Các thành phần này liên kết với nhau để tiếp nhận tín hiệu, xử lý dữ liệu và điều khiển hoạt động của băng tải theo chương trình đã thiết lập.

Trong thực tế, giải pháp điều khiển có thể được thiết kế cho một băng tải độc lập hoặc nhiều băng tải hoạt động liên động trong cùng dây chuyền. Tùy theo yêu cầu sản xuất, hệ thống còn có thể tích hợp với robot công nghiệp, máy đóng gói, máy phân loại, cân băng tải hoặc phần mềm quản lý sản xuất nhằm nâng cao mức độ tự động hóa.

Việc thiết kế hệ thống điều khiển băng tải đúng kỹ thuật mang lại nhiều lợi ích cho doanh nghiệp:

• Tự động hóa quá trình vận chuyển vật liệu.
• Điều khiển chính xác tốc độ và trình tự hoạt động của băng tải.
• Giảm sự phụ thuộc vào thao tác thủ công.
• Tăng năng suất và tính ổn định của dây chuyền.
• Nâng cao mức độ an toàn trong quá trình vận hành.
• Tiết kiệm điện năng và tối ưu chi phí khai thác.
• Thuận lợi cho việc giám sát, bảo trì và mở rộng hệ thống trong tương lai.

Một giải pháp điều khiển được thiết kế bài bản không chỉ đáp ứng yêu cầu vận hành hiện tại mà còn tạo nền tảng để doanh nghiệp nâng cấp dây chuyền và tích hợp các công nghệ tự động hóa trong quá trình phát triển lâu dài.

Các thành phần chính trong thiết kế hệ thống điều khiển băng tải

Một hệ thống điều khiển băng tải hoạt động ổn định khi các thiết bị phần cứng và phần mềm được lựa chọn đồng bộ. Mỗi thành phần đảm nhận một chức năng riêng nhưng luôn phối hợp chặt chẽ để bảo đảm quá trình vận hành chính xác, an toàn và liên tục.

Bộ điều khiển PLC

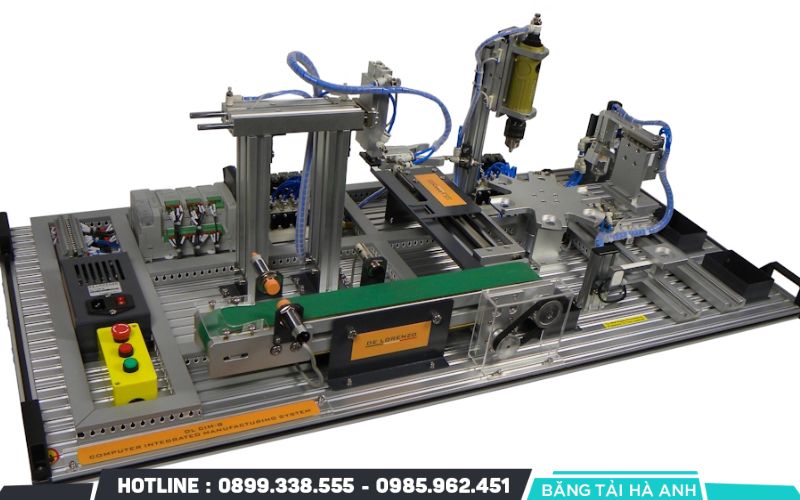

PLC là trung tâm xử lý của hệ thống điều khiển băng tải. Thiết bị tiếp nhận tín hiệu từ cảm biến, xử lý theo chương trình đã lập trình và gửi lệnh đến các thiết bị đầu ra như động cơ, biến tần, rơ-le hoặc đèn báo.

Trong thiết kế hệ thống điều khiển băng tải, PLC giúp tự động hóa toàn bộ quy trình vận hành, giảm sự phụ thuộc vào thao tác thủ công và nâng cao độ chính xác. Thiết bị còn cho phép mở rộng số lượng tín hiệu vào ra, tích hợp với HMI, SCADA hoặc các mạng truyền thông công nghiệp như Modbus, Profinet và EtherNet/IP.

Biến tần điều khiển động cơ

Biến tần có nhiệm vụ điều chỉnh tốc độ và mô-men xoắn của động cơ theo yêu cầu vận hành. Thiết bị giúp băng tải khởi động và dừng êm, hạn chế dòng khởi động lớn và giảm tác động cơ học lên toàn bộ hệ thống.

Trong các dây chuyền hiện đại, biến tần còn hỗ trợ điều chỉnh tốc độ theo lưu lượng vật liệu, đồng bộ nhiều băng tải và tối ưu mức tiêu thụ điện năng.

Khi thiết kế, cần lựa chọn biến tần phù hợp với công suất động cơ, chế độ tải, môi trường làm việc và phương thức điều khiển như V/F, Vector hoặc Servo nếu yêu cầu độ chính xác cao.

Cảm biến và thiết bị giám sát

Cảm biến cung cấp dữ liệu theo thời gian thực để hệ thống điều khiển đưa ra quyết định chính xác. Thiết bị giúp phát hiện trạng thái hoạt động của băng tải, vị trí sản phẩm và các sự cố trong quá trình vận hành.

Một số cảm biến thường được sử dụng gồm:

• Cảm biến quang phát hiện sản phẩm.
• Cảm biến tiệm cận xác định vị trí.
• Cảm biến tốc độ băng tải.
• Công tắc chống lệch băng.
• Công tắc báo đứt hoặc trượt băng.
• Cảm biến mức vật liệu.
• Cảm biến tải trọng hoặc cân băng tải.

Tủ điện điều khiển và thiết bị đóng cắt

Tủ điện là nơi tập trung các thiết bị điều khiển và phân phối nguồn điện cho toàn bộ hệ thống. Bố trí hợp lý giúp việc vận hành, kiểm tra và bảo trì diễn ra thuận tiện hơn. Một tủ điện điều khiển băng tải thường bao gồm PLC, biến tần, bộ nguồn, aptomat, contactor, rơ-le trung gian, rơ-le nhiệt, cầu đấu và các thiết bị bảo vệ khác.

Thiết kế tủ điện cần đáp ứng yêu cầu về công suất, khả năng tản nhiệt, cấp bảo vệ IP và tiêu chuẩn an toàn điện để bảo đảm hệ thống hoạt động ổn định trong nhiều điều kiện môi trường.

Giao diện điều khiển HMI hoặc hệ thống SCADA

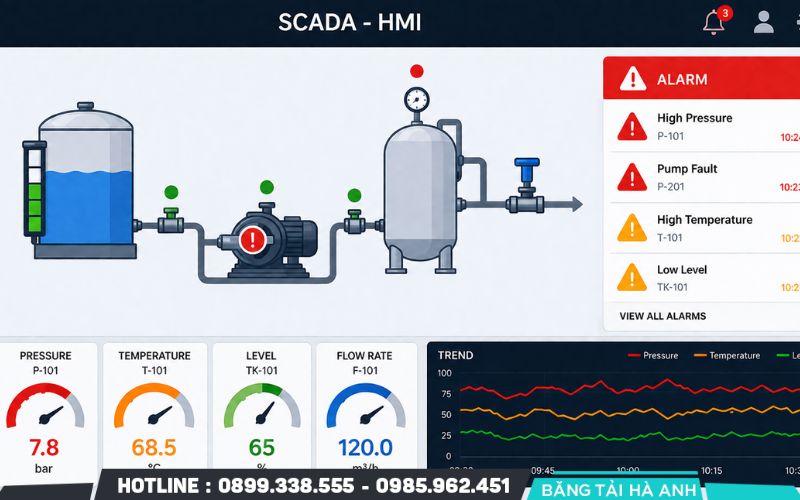

HMI là giao diện giúp người vận hành theo dõi và điều khiển hệ thống thông qua màn hình cảm ứng. Người dùng có thể khởi động, dừng băng tải, thay đổi thông số và theo dõi trạng thái thiết bị theo thời gian thực.

Đối với các dây chuyền quy mô lớn, hệ thống SCADA được sử dụng để giám sát tập trung nhiều băng tải và nhiều khu vực sản xuất. SCADA cho phép lưu trữ dữ liệu, hiển thị cảnh báo, phân tích lịch sử vận hành và hỗ trợ quản lý từ xa.

Quy trình thiết kế hệ thống điều khiển băng tải

Một quy trình thiết kế bài bản giúp hệ thống đáp ứng đúng yêu cầu sản xuất và hạn chế các thay đổi trong quá trình triển khai. Mỗi bước đều cần được thực hiện theo trình tự để bảo đảm tính chính xác và khả năng vận hành lâu dài.

Khảo sát yêu cầu vận hành

Khảo sát là bước đầu tiên trong thiết kế hệ thống điều khiển băng tải. Kỹ sư cần thu thập đầy đủ thông tin về quy trình sản xuất, loại vật liệu vận chuyển, chiều dài băng tải, số lượng động cơ, năng suất và điều kiện môi trường làm việc.

Ngoài các thông số kỹ thuật, cần xác định yêu cầu về mức độ tự động hóa, khả năng kết nối với các thiết bị khác và kế hoạch mở rộng trong tương lai. Kết quả khảo sát là cơ sở để lựa chọn giải pháp điều khiển phù hợp.

Lựa chọn phương án điều khiển phù hợp

Sau khi hoàn thành khảo sát, cần xác định phương án điều khiển đáp ứng đúng mục tiêu vận hành và ngân sách đầu tư.

Tùy theo quy mô hệ thống, có thể lựa chọn điều khiển bằng PLC, PLC kết hợp HMI hoặc PLC tích hợp SCADA. Những dây chuyền có nhiều băng tải liên động thường yêu cầu phương án điều khiển tập trung nhằm đồng bộ toàn bộ quá trình sản xuất.

Thiết kế sơ đồ điện và sơ đồ điều khiển

Sơ đồ điện thể hiện cách đấu nối nguồn, động cơ, biến tần, cảm biến và các thiết bị bảo vệ. Sơ đồ điều khiển mô tả trình tự hoạt động, mối liên kết giữa tín hiệu đầu vào và đầu ra cũng như logic vận hành của hệ thống. Thiết kế cần bảo đảm rõ ràng, dễ bảo trì và tuân thủ các tiêu chuẩn kỹ thuật về an toàn điện. Việc chuẩn hóa sơ đồ cũng giúp quá trình lắp đặt và xử lý sự cố diễn ra nhanh hơn.

Lập trình PLC và cấu hình HMI

Sau khi hoàn thiện thiết kế, kỹ sư tiến hành xây dựng chương trình điều khiển cho PLC theo logic vận hành đã xác định. Chương trình cần bao gồm các chức năng như khởi động, dừng, điều khiển liên động, xử lý cảnh báo, bảo vệ sự cố và giao tiếp với các thiết bị ngoại vi.

Song song với đó, giao diện HMI được cấu hình để hiển thị trạng thái thiết bị, thông số vận hành, cảnh báo lỗi và các chức năng điều khiển. Giao diện cần đơn giản, trực quan và thuận tiện cho người sử dụng.

Kiểm tra, chạy thử và nghiệm thu hệ thống

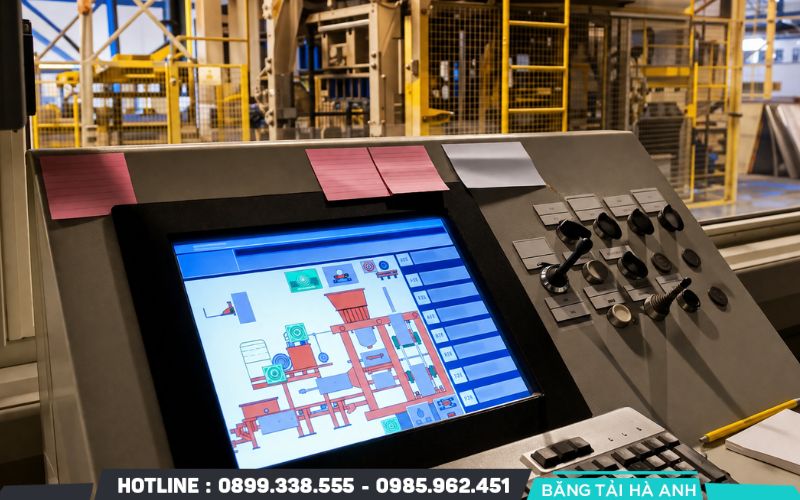

Sau khi hoàn thành lắp đặt và lập trình, toàn bộ hệ thống cần được kiểm tra trước khi đưa vào vận hành chính thức.

Quá trình chạy thử bao gồm kiểm tra tín hiệu đầu vào, tín hiệu đầu ra, hoạt động của động cơ, cảm biến, biến tần, các chức năng bảo vệ và logic điều khiển. Sau đó, hệ thống tiếp tục được vận hành với tải thực tế để đánh giá độ ổn định và hiệu suất làm việc.

Khi mọi thông số đáp ứng yêu cầu thiết kế, đơn vị triển khai sẽ thực hiện nghiệm thu, bàn giao tài liệu kỹ thuật và hướng dẫn vận hành, bảo trì nhằm bảo đảm hệ thống hoạt động ổn định trong thời gian dài.

Các phương án thiết kế hệ thống điều khiển băng tải phổ biến

Khi thiết kế hệ thống điều khiển băng tải cần lựa chọn phương án phù hợp để đáp ứng yêu cầu về năng suất, tính ổn định và khả năng mở rộng.

Điều khiển băng tải độc lập

Phương án này áp dụng cho các hệ thống chỉ gồm một băng tải hoặc nhiều băng tải hoạt động riêng biệt. Mỗi băng tải có bộ điều khiển riêng và không phụ thuộc vào trạng thái của các thiết bị khác.

Giải pháp có cấu trúc đơn giản, dễ lắp đặt và chi phí đầu tư thấp. Người vận hành dễ dàng khởi động, dừng hoặc điều chỉnh từng băng tải theo nhu cầu thực tế.

Điều khiển độc lập phù hợp với các dây chuyền quy mô nhỏ, khu vực đóng gói, phân loại hoặc vận chuyển nguyên liệu đơn lẻ.

Điều khiển nhiều băng tải liên động

Phương án liên động được sử dụng khi nhiều băng tải cùng tham gia vào một quy trình vận chuyển liên tục. Các băng tải hoạt động theo trình tự đã được lập trình nhằm bảo đảm dòng vật liệu luôn ổn định.

Trong quá trình vận hành, băng tải phía sau chỉ khởi động khi băng tải phía trước đã sẵn sàng. Khi xảy ra sự cố tại một vị trí, hệ thống sẽ tự động dừng theo trình tự để tránh ùn tắc vật liệu hoặc hư hỏng thiết bị.

Giải pháp này được ứng dụng rộng rãi trong các nhà máy xi măng, khai khoáng, chế biến thực phẩm, logistics và dây chuyền sản xuất tự động.

Điều khiển theo tín hiệu cảm biến

Phương án này sử dụng tín hiệu từ các cảm biến để điều khiển hoạt động của băng tải theo điều kiện thực tế. PLC sẽ xử lý dữ liệu từ cảm biến và đưa ra lệnh điều khiển tương ứng.

Tùy theo yêu cầu sản xuất, hệ thống có thể tự động khởi động khi phát hiện sản phẩm, thay đổi tốc độ theo lưu lượng vật liệu hoặc dừng băng tải khi xuất hiện sự cố.

Việc điều khiển theo tín hiệu cảm biến giúp giảm thao tác thủ công, tăng độ chính xác và nâng cao hiệu quả tự động hóa trong toàn bộ dây chuyền.

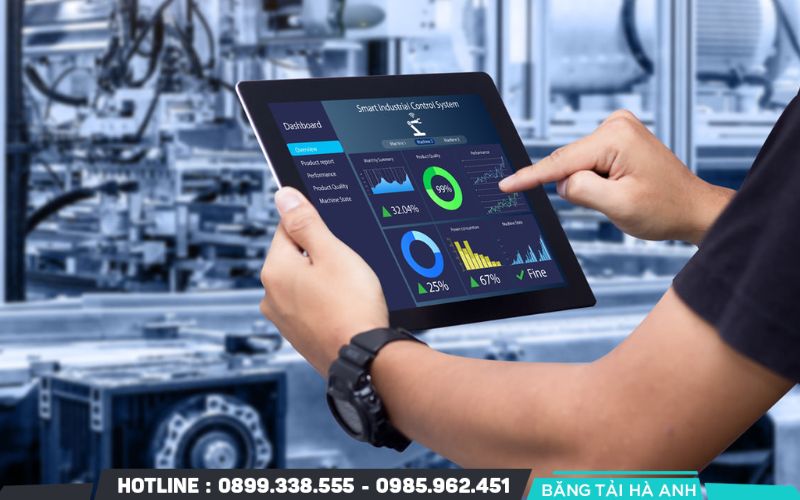

Điều khiển tự động tích hợp hệ thống sản xuất

Đây là phương án có mức độ tự động hóa cao nhất trong thiết kế hệ thống điều khiển băng tải. Hệ thống điều khiển không chỉ quản lý băng tải mà còn kết nối với robot công nghiệp, máy đóng gói, máy phân loại, hệ thống cân, kho thông minh và phần mềm quản lý sản xuất.

PLC, HMI và SCADA phối hợp thu thập dữ liệu, giám sát trạng thái thiết bị, lưu trữ lịch sử vận hành và điều phối toàn bộ quy trình theo thời gian thực.

Giải pháp này phù hợp với các nhà máy thông minh và dây chuyền sản xuất hiện đại, nơi yêu cầu năng suất cao, khả năng giám sát tập trung và quản lý dữ liệu đồng bộ.

Những yêu cầu kỹ thuật khi thiết kế hệ thống điều khiển băng tải

Một hệ thống điều khiển đạt chất lượng cần đáp ứng đồng thời các yêu cầu về an toàn, độ tin cậy, hiệu suất và khả năng mở rộng. Việc tuân thủ các tiêu chí kỹ thuật ngay từ giai đoạn thiết kế sẽ giúp giảm rủi ro trong quá trình vận hành và tối ưu chi phí đầu tư.

Đảm bảo an toàn vận hành

Thiết kế cần tích hợp đầy đủ các chức năng bảo vệ để giảm nguy cơ tai nạn và hạn chế hư hỏng thiết bị. Một hệ thống tiêu chuẩn thường bao gồm:

• Nút dừng khẩn cấp.
• Bảo vệ quá tải động cơ.
• Bảo vệ ngắn mạch và mất pha.
• Công tắc chống lệch băng.
• Giám sát tốc độ băng tải.
• Cảnh báo khi xảy ra sự cố.
• Khóa liên động giữa các thiết bị.

Đồng bộ giữa cơ khí và điện điều khiển

Hiệu quả của hệ thống phụ thuộc vào sự phối hợp giữa kết cấu cơ khí và chương trình điều khiển. Thiết kế cần bảo đảm động cơ, hộp giảm tốc, puly, dây băng và các thiết bị điện có thông số phù hợp với nhau.

Thông số điều khiển của PLC và biến tần phải tương thích với đặc tính tải của băng tải. Việc đồng bộ giúp hệ thống vận hành ổn định, giảm rung lắc và hạn chế các sự cố do sai khác giữa phần cơ khí và phần điện.

Tiết kiệm năng lượng và tối ưu hiệu suất

Tiêu thụ điện năng là một trong những yếu tố ảnh hưởng trực tiếp đến chi phí vận hành. Vì vậy, thiết kế cần ưu tiên các giải pháp nâng cao hiệu quả sử dụng năng lượng.

Một số giải pháp thường được áp dụng gồm sử dụng biến tần để điều chỉnh tốc độ động cơ, tối ưu trình tự khởi động nhiều băng tải, điều khiển theo tải thực tế và tự động dừng khi không có vật liệu. Ngoài việc giảm điện năng tiêu thụ, các giải pháp này còn giúp giảm tải cho động cơ, hạn chế mài mòn cơ khí và kéo dài tuổi thọ thiết bị.

Dễ bảo trì, nâng cấp và mở rộng

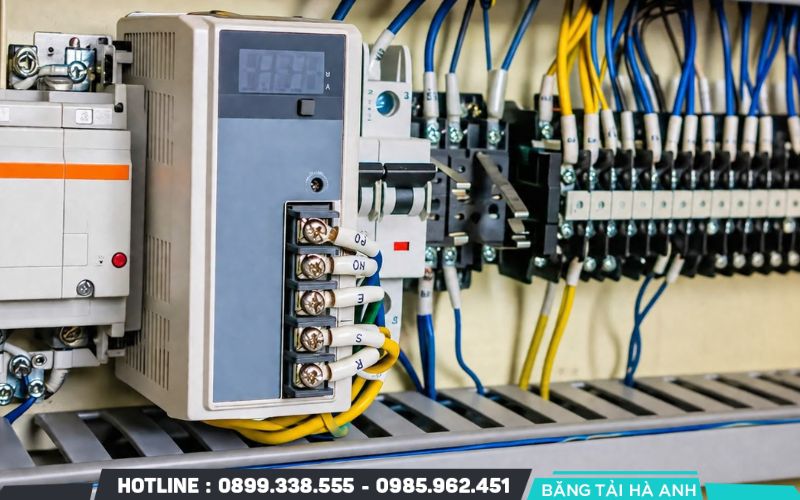

Hệ thống điều khiển cần được thiết kế theo hướng tiêu chuẩn hóa để thuận tiện cho việc kiểm tra và bảo trì. Sơ đồ điện rõ ràng, chương trình PLC có cấu trúc hợp lý và tủ điện được bố trí khoa học sẽ giúp kỹ thuật viên xử lý sự cố nhanh hơn.

Bên cạnh đó, thiết kế hệ thống điều khiển băng tải cũng nên dự phòng khả năng mở rộng số lượng tín hiệu, bổ sung thiết bị hoặc tích hợp với các hệ thống tự động hóa khác trong tương lai.

Những lỗi thường gặp khi thiết kế hệ thống điều khiển băng tải

Một hệ thống điều khiển chỉ phát huy hiệu quả khi được thiết kế phù hợp với yêu cầu vận hành và định hướng phát triển của doanh nghiệp. Nếu bỏ qua các yếu tố kỹ thuật quan trọng, hệ thống có thể phát sinh nhiều sự cố.

Lựa chọn thiết bị không phù hợp

Việc lựa chọn thiết bị không đúng thông số là một trong những lỗi phổ biến trong thiết kế hệ thống điều khiển băng tải. Sai lệch về công suất, số lượng tín hiệu, cấp bảo vệ hoặc khả năng truyền thông đều có thể làm giảm hiệu quả vận hành của toàn bộ hệ thống.

Một số trường hợp thường gặp gồm lựa chọn PLC có số lượng I/O không đủ, biến tần không phù hợp với đặc tính tải, cảm biến không đáp ứng điều kiện môi trường hoặc tủ điện không bảo đảm khả năng tản nhiệt.

Thiết kế logic điều khiển chưa tối ưu

Logic điều khiển quyết định trình tự hoạt động của toàn bộ hệ thống. Nếu chương trình PLC được xây dựng thiếu khoa học, băng tải có thể khởi động sai thứ tự, xử lý tín hiệu chậm hoặc xảy ra xung đột giữa các thiết bị.

Thiết kế chưa tối ưu còn làm tăng thời gian chu kỳ, giảm hiệu suất vận chuyển và gây khó khăn cho quá trình bảo trì. Ngoài ra, chương trình thiếu cấu trúc hoặc không có chú thích rõ ràng sẽ khiến việc sửa đổi và nâng cấp trở nên phức tạp.

Thiếu chức năng bảo vệ và cảnh báo

Hệ thống điều khiển cần được tích hợp đầy đủ các chức năng bảo vệ nhằm giảm nguy cơ hư hỏng thiết bị và bảo đảm an toàn trong quá trình vận hành.

Nếu bỏ qua các chức năng như dừng khẩn cấp, bảo vệ quá tải, giám sát tốc độ, chống lệch băng hoặc cảnh báo lỗi, hệ thống sẽ khó phát hiện sự cố ngay từ giai đoạn đầu. Điều này có thể dẫn đến hư hỏng dây băng, động cơ hoặc các thiết bị liên quan.

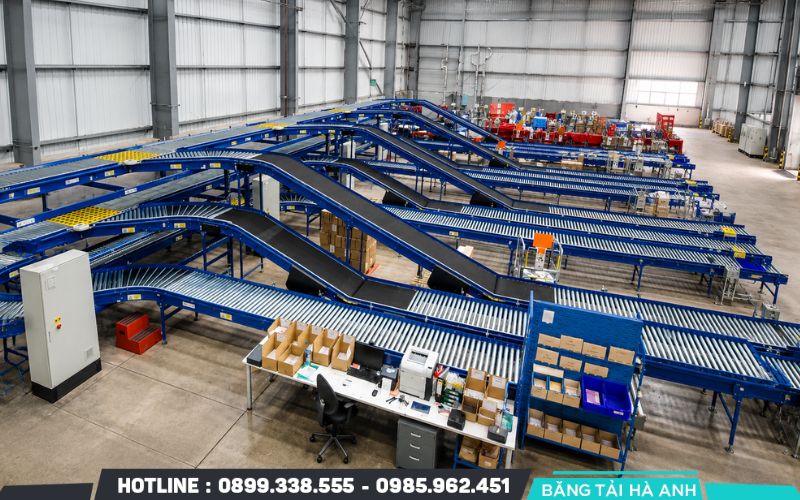

Khó mở rộng khi nâng cấp dây chuyền

Nhiều hệ thống chỉ đáp ứng nhu cầu hiện tại mà không tính đến khả năng mở rộng trong tương lai. Khi doanh nghiệp tăng công suất hoặc bổ sung thiết bị, toàn bộ chương trình điều khiển và tủ điện có thể phải thiết kế lại.

Thiết kế thiếu dự phòng về số lượng I/O, công suất nguồn, khả năng truyền thông hoặc không gian lắp đặt sẽ làm tăng chi phí đầu tư trong các giai đoạn nâng cấp.

Tiêu chí lựa chọn đơn vị thiết kế hệ thống điều khiển băng tải

Lựa chọn đơn vị thiết kế có chuyên môn là yếu tố quan trọng quyết định chất lượng và độ ổn định của hệ thống.

Kinh nghiệm triển khai thực tế

Đơn vị thiết kế cần có kinh nghiệm thực hiện các dự án băng tải trong nhiều lĩnh vực sản xuất. Kinh nghiệm thực tế giúp đội ngũ kỹ sư đánh giá chính xác yêu cầu vận hành, lựa chọn giải pháp phù hợp và xử lý hiệu quả các tình huống phát sinh trong quá trình triển khai. Doanh nghiệp cũng nên tham khảo các dự án đã hoàn thành để đánh giá năng lực và mức độ phù hợp của đơn vị cung cấp dịch vụ.

Năng lực thiết kế và lập trình PLC

Năng lực kỹ thuật thể hiện qua khả năng xây dựng sơ đồ điện, thiết kế tủ điều khiển và lập trình PLC theo đúng yêu cầu của từng dây chuyền sản xuất. Đơn vị thiết kế cần làm chủ các nền tảng PLC phổ biến, xây dựng chương trình có cấu trúc rõ ràng và bảo đảm khả năng mở rộng khi hệ thống phát triển. Ngoài kỹ năng lập trình, đội ngũ kỹ sư cần hiểu rõ nguyên lý hoạt động của băng tải để phối hợp hiệu quả giữa phần cơ khí và phần điều khiển.

Khả năng tích hợp với hệ thống tự động hóa

Xu hướng sản xuất hiện đại yêu cầu hệ thống điều khiển có khả năng kết nối với nhiều thiết bị và phần mềm quản lý khác nhau. Đơn vị thiết kế cần có kinh nghiệm tích hợp PLC với HMI, SCADA, robot công nghiệp, hệ thống cân, máy phân loại, kho thông minh hoặc hệ thống quản lý sản xuất. Khả năng tích hợp tốt giúp doanh nghiệp xây dựng dây chuyền đồng bộ, nâng cao mức độ tự động hóa và khai thác dữ liệu vận hành hiệu quả hơn.

Chính sách bảo hành và hỗ trợ kỹ thuật sau triển khai

Dịch vụ sau bán hàng là tiêu chí quan trọng khi lựa chọn đơn vị thiết kế hệ thống điều khiển băng tải. Một đối tác chuyên nghiệp sẽ cung cấp đầy đủ tài liệu kỹ thuật, hướng dẫn vận hành và hỗ trợ xử lý sự cố trong quá trình sử dụng. Ngoài chính sách bảo hành rõ ràng, đơn vị triển khai cần có khả năng bảo trì định kỳ, cập nhật chương trình điều khiển và hỗ trợ nâng cấp khi doanh nghiệp mở rộng dây chuyền.

Một giải pháp điều khiển được xây dựng bài bản sẽ giúp hệ thống vận hành ổn định, nâng cao năng suất và giảm chi phí bảo trì trong thời gian dài. Để đạt được hiệu quả đó, thiết kế hệ thống điều khiển băng tải cần được thực hiện dựa trên yêu cầu vận hành thực tế, lựa chọn thiết bị phù hợp và bảo đảm khả năng mở rộng trong tương lai. Doanh nghiệp nên hợp tác với đơn vị có kinh nghiệm triển khai và năng lực kỹ thuật vững chắc để xây dựng hệ thống điều khiển an toàn, ổn định.
