Thiết kế hệ thống cấp phôi tự động cho doanh nghiệp

Trong dây chuyền sản xuất hiện đại, công đoạn cấp phôi ảnh hưởng trực tiếp đến tốc độ gia công, độ chính xác và hiệu quả vận hành. Nếu phôi được đưa vào máy không đúng vị trí hoặc không đáp ứng nhịp sản xuất, doanh nghiệp có thể gặp tình trạng ùn tắc và lãng phí nhân công. Vì vậy, thiết kế hệ thống cấp phôi tự động là giải pháp giúp kiểm soát quá trình cấp liệu, giảm thao tác thủ công và nâng cao tính đồng bộ. Bài viết dưới đây sẽ làm rõ các phương án, cấu tạo, quy trình thiết kế và những tiêu chí cần lưu ý.

Thiết kế hệ thống cấp phôi tự động là gì?

Thiết kế hệ thống cấp phôi tự động là quá trình lựa chọn, tính toán và bố trí các cơ cấu cơ khí, thiết bị cảm biến và bộ điều khiển nhằm đưa phôi đến vị trí gia công theo yêu cầu. Hệ thống giúp doanh nghiệp giảm thao tác thủ công, duy trì nhịp sản xuất ổn định và nâng cao khả năng đồng bộ giữa các công đoạn.

Tùy vào đặc điểm sản phẩm và yêu cầu vận hành, hệ thống có thể sử dụng phễu rung, băng tải, cơ cấu nâng phôi, robot hoặc các thiết bị định hướng chuyên dụng. Một phương án thiết kế phù hợp cần bảo đảm phôi được cấp đúng hướng, đúng vị trí và đáp ứng năng suất của dây chuyền.

Các yếu tố cần xác định khi thiết kế hệ thống cấp phôi tự động

Trước khi lựa chọn thiết bị, doanh nghiệp cần xác định rõ đặc tính phôi, năng suất yêu cầu và điều kiện lắp đặt. Những thông tin này là cơ sở để xây dựng phương án thiết kế phù hợp, hạn chế lỗi vận hành và kiểm soát chi phí đầu tư.

Đặc điểm hình dạng, kích thước và vật liệu phôi

Hình dạng, kích thước và vật liệu phôi ảnh hưởng trực tiếp đến cơ cấu cấp, khả năng định hướng và phương thức vận chuyển. Kỹ sư cần xác định các đặc tính này để lựa chọn thiết bị phù hợp với sản phẩm thực tế.

Ngoài ra, kỹ sư cần xem xét khối lượng, độ nhám bề mặt, dung sai kích thước và khả năng bám dính giữa các phôi. Những yếu tố này ảnh hưởng đến độ ổn định khi cấp liệu và nguy cơ kẹt phôi trong quá trình vận hành.

Năng suất cấp phôi và yêu cầu định hướng

Năng suất cấp phôi quyết định tốc độ hoạt động của cơ cấu cấp liệu và mức độ đồng bộ với thiết bị gia công. Doanh nghiệp cần xác định số lượng phôi cần cấp trong một phút hoặc một giờ, đồng thời làm rõ yêu cầu về vị trí và hướng đặt phôi.

Kỹ sư có thể dựa vào chu kỳ sản xuất của máy gia công để tính toán tốc độ cấp phôi cần thiết. Chẳng hạn, nếu máy gia công xử lý một phôi trong 3 giây, tốc độ tiêu thụ lý thuyết đạt 20 phôi/phút. Hệ thống cấp phôi cần đáp ứng nhịp này và có phương án dự phòng phù hợp khi phát sinh gián đoạn.

Điều kiện lắp đặt và khả năng kết nối dây chuyền

Không gian nhà xưởng và cấu trúc dây chuyền ảnh hưởng đến cách bố trí hệ thống cấp phôi tự động. Phương án thiết kế cần phù hợp với mặt bằng thực tế, vị trí máy gia công và hướng di chuyển của phôi.

Kỹ sư cần khảo sát diện tích lắp đặt, chiều cao cấp liệu, khoảng cách giữa các thiết bị và điều kiện tiếp cận để bảo trì. Với dây chuyền hiện hữu, phương án tích hợp còn phải hạn chế việc thay đổi kết cấu máy và ảnh hưởng đến hoạt động sản xuất.

Các phương án thiết kế hệ thống cấp phôi tự động phổ biến

Tùy vào hình dạng phôi, năng suất và yêu cầu sản xuất, doanh nghiệp có thể lựa chọn phương án cấp phôi phù hợp. Mỗi giải pháp có nguyên lý hoạt động và phạm vi ứng dụng riêng.

Hệ thống cấp phôi bằng phễu rung

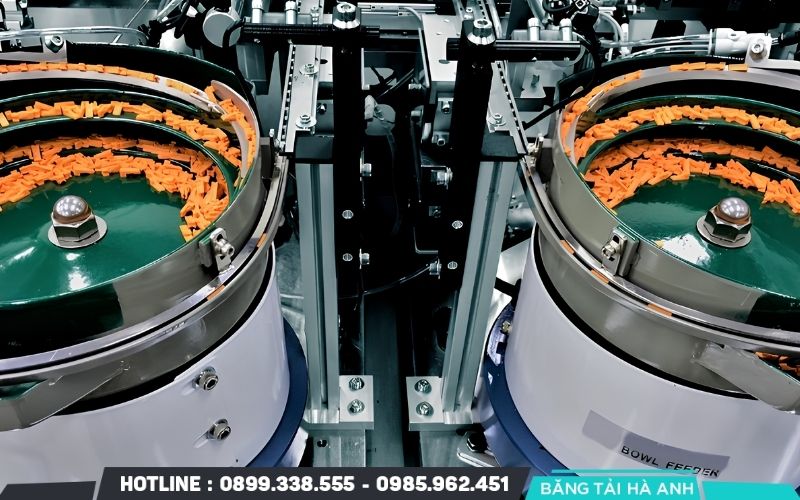

Phễu rung sử dụng dao động để di chuyển, sắp xếp và định hướng phôi theo máng dẫn. Giải pháp này phù hợp với các chi tiết nhỏ, có hình dạng tương đối đồng nhất và cần cấp liên tục vào máy gia công hoặc dây chuyền lắp ráp.

Ưu điểm của hệ thống là kết cấu gọn, khả năng cấp liệu liên tục và dễ tích hợp với thiết bị tự động hóa. Tuy nhiên, phễu rung cần được thiết kế phù hợp với hình dạng phôi. Các chi tiết dễ mắc vào nhau hoặc có hình dạng phức tạp có thể gây kẹt và cấp sai hướng.

Hệ thống cấp phôi bằng băng tải

Hệ thống cấp phôi bằng băng tải sử dụng dây băng hoặc bề mặt tải để vận chuyển phôi từ vị trí chứa đến công đoạn tiếp theo. Phương án này phù hợp với phôi dạng tấm, dạng thanh, chi tiết có kích thước lớn hoặc sản phẩm cần di chuyển theo một tuyến cố định.

Thiết kế cần xác định chiều rộng băng tải, tốc độ vận chuyển, tải trọng và khoảng cách giữa các phôi. Khi cần định vị chính xác, kỹ sư có thể kết hợp cảm biến, cơ cấu chặn hoặc bộ phận căn chỉnh để kiểm soát vị trí cấp liệu.

Hệ thống cấp phôi bằng cơ cấu bậc

Cơ cấu cấp phôi dạng bậc sử dụng các bậc nâng chuyển động tuần tự để đưa phôi từ vị trí thấp lên máng dẫn hoặc vị trí tiếp nhận. Phương án này thường phù hợp với các chi tiết có hình dạng tương đối ổn định, cần nâng phôi từ khối chứa lên vị trí cấp liệu.

Hệ thống có thể vận hành ổn định và giảm hiện tượng phôi chồng dồn khi cơ cấu được thiết kế phù hợp. Tuy nhiên, kỹ sư cần tính toán kích thước bậc, hành trình nâng và chu kỳ chuyển động để hạn chế rơi, kẹt hoặc cấp nhiều phôi cùng lúc.

Hệ thống cấp phôi bằng robot và camera thị giác máy

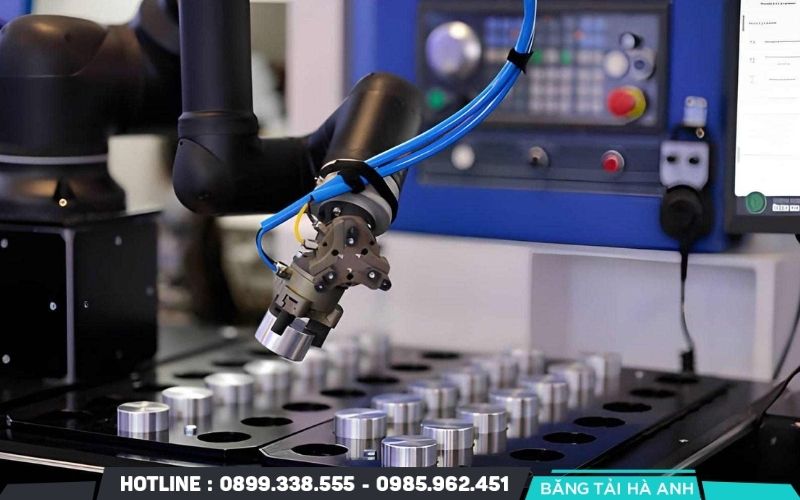

Hệ thống robot kết hợp camera thị giác máy có khả năng nhận diện vị trí, xác định hướng và gắp phôi theo chương trình điều khiển. Giải pháp này phù hợp với các dây chuyền cần linh hoạt khi thay đổi sản phẩm, xử lý phôi có tư thế không đồng nhất hoặc yêu cầu định vị chính xác.

Camera cung cấp dữ liệu hình ảnh để phần mềm xác định vị trí phôi, còn robot thực hiện thao tác gắp và đặt phôi. Hiệu quả của hệ thống phụ thuộc vào độ chính xác nhận diện, khả năng gắp, thời gian xử lý và điều kiện chiếu sáng. Chi phí đầu tư thường cao hơn các cơ cấu cấp phôi đơn giản.

Cấu tạo của hệ thống cấp phôi tự động

Một hệ thống cấp phôi tự động thường gồm bộ phận chứa và cấp liệu, cơ cấu dẫn hướng, thiết bị cảm biến, bộ điều khiển và cơ cấu chuyển giao phôi. Cấu hình cụ thể phụ thuộc vào loại phôi, yêu cầu năng suất và phương án thiết kế.

Phễu chứa và cơ cấu cấp phôi

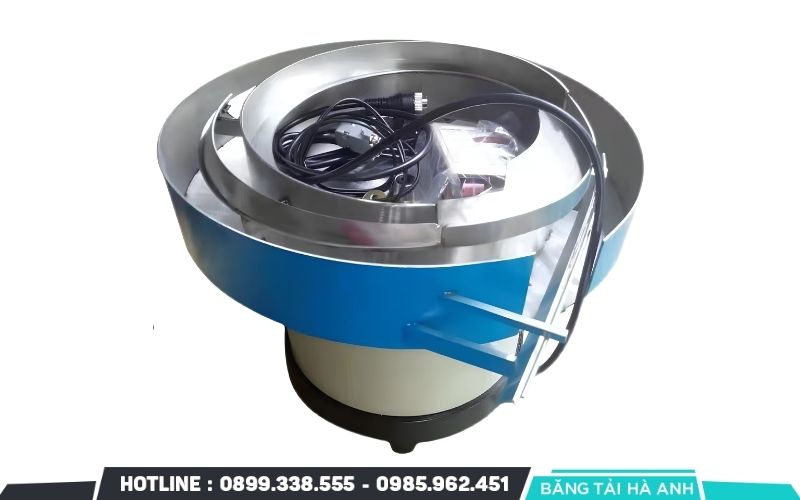

Phễu chứa có nhiệm vụ lưu trữ phôi trước khi đưa vào cơ cấu cấp liệu. Bộ phận này cần có dung tích phù hợp với nhu cầu sản xuất và kết cấu thuận tiện cho việc nạp phôi.

Cơ cấu cấp phôi có thể sử dụng rung, băng tải, cơ cấu nâng hoặc robot để đưa phôi đến vị trí tiếp theo. Việc lựa chọn phụ thuộc vào đặc tính sản phẩm và nhịp hoạt động của dây chuyền.

Bộ phận dẫn hướng và định vị phôi

Bộ phận dẫn hướng đưa phôi di chuyển theo quỹ đạo xác định, đồng thời hạn chế lệch hướng hoặc chồng lấn. Cơ cấu định vị giúp phôi đạt đúng vị trí và tư thế trước khi chuyển sang công đoạn gia công.

Kỹ sư cần thiết kế máng dẫn, ray trượt, chốt chặn hoặc đồ gá phù hợp với kích thước phôi. Khoảng hở và dung sai cần được tính toán để phôi di chuyển ổn định mà không bị mắc kẹt.

Cảm biến và hệ thống điều khiển PLC

Cảm biến phát hiện sự hiện diện, vị trí hoặc trạng thái của phôi trong quá trình cấp liệu. Tùy yêu cầu, hệ thống có thể sử dụng cảm biến quang, cảm biến tiệm cận hoặc camera thị giác máy.

PLC tiếp nhận tín hiệu từ cảm biến, xử lý logic và điều khiển các cơ cấu theo trình tự đã lập trình. Bộ điều khiển cũng hỗ trợ đồng bộ hoạt động với máy gia công, phát hiện một số trạng thái bất thường và đưa ra tín hiệu cảnh báo khi cần thiết.

Cơ cấu chấp hành và bộ phận giao phôi

Cơ cấu chấp hành thực hiện các chuyển động như đẩy, nâng, kẹp, xoay hoặc gắp phôi. Thiết bị có thể sử dụng xi lanh khí nén, động cơ điện, cơ cấu servo hoặc robot tùy theo yêu cầu về lực, tốc độ và độ chính xác.

Bộ phận giao phôi đưa sản phẩm đến vị trí tiếp nhận của máy gia công hoặc dây chuyền lắp ráp. Thiết kế cần bảo đảm vị trí giao phôi chính xác, chu kỳ chuyển giao phù hợp và có cơ chế phối hợp với thiết bị nhận phôi để hạn chế va chạm hoặc gián đoạn sản xuất.

Quy trình thiết kế hệ thống cấp phôi tự động

Quy trình thiết kế hệ thống cấp phôi tự động gồm các bước từ khảo sát nhu cầu, lựa chọn giải pháp đến chế tạo và chạy thử. Thực hiện đúng từng bước giúp hệ thống đáp ứng năng suất, vận hành ổn định và phù hợp với dây chuyền sản xuất.

Khảo sát yêu cầu sản xuất và đặc tính phôi

Kỹ sư cần thu thập thông tin về hình dạng, kích thước, vật liệu và khối lượng phôi. Đồng thời, doanh nghiệp cần xác định năng suất mục tiêu, chu kỳ gia công, vị trí cấp phôi và điều kiện lắp đặt. Những dữ liệu này giúp xác định yêu cầu kỹ thuật và hạn chế sai sót trong quá trình thiết kế.

Lựa chọn nguyên lý cấp phôi phù hợp

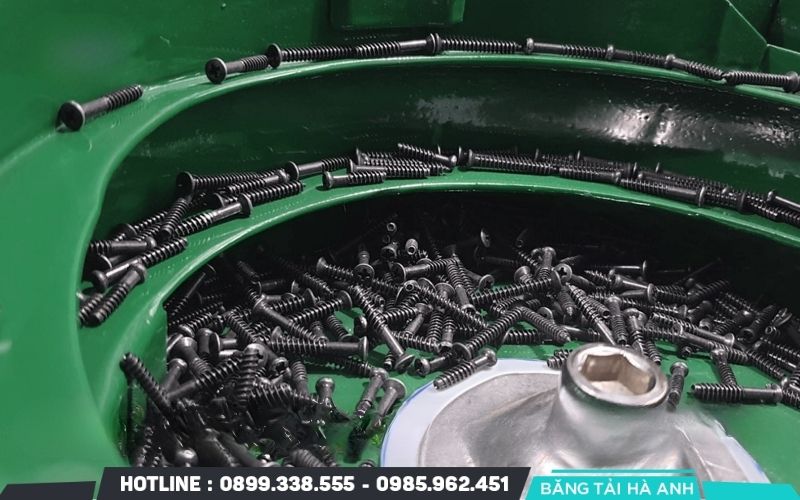

Dựa trên kết quả khảo sát, kỹ sư lựa chọn phương án cấp phôi phù hợp với đặc điểm sản phẩm. Phễu rung thích hợp với nhiều chi tiết nhỏ cần định hướng, băng tải phù hợp với phôi cần vận chuyển theo tuyến cố định, còn robot có lợi thế khi cần gắp đặt linh hoạt. Phương án được chọn cần cân đối giữa năng suất, độ chính xác, khả năng vận hành và chi phí đầu tư.

Thiết kế cơ khí và cơ cấu định hướng phôi

Giai đoạn này tập trung vào kết cấu khung máy, phễu chứa, máng dẫn, cơ cấu đẩy và bộ phận định vị. Kỹ sư cần tính toán kích thước, hành trình chuyển động, khe hở và vị trí lắp đặt để phôi di chuyển đúng hướng, hạn chế kẹt hoặc chồng lấn. Thiết kế cũng cần tạo điều kiện thuận lợi cho việc vệ sinh, bảo trì và thay đổi sản phẩm.

Thiết kế hệ thống điện và điều khiển tự động

Hệ thống điện và điều khiển quản lý trình tự cấp phôi, giám sát trạng thái thiết bị và đồng bộ hoạt động với máy gia công. Kỹ sư lựa chọn PLC, cảm biến, động cơ, thiết bị đóng cắt và cơ cấu chấp hành theo yêu cầu vận hành. Chương trình điều khiển cần xử lý các tình huống như thiếu phôi, kẹt phôi, sai vị trí và dừng khẩn cấp để nâng cao độ tin cậy và an toàn.

Mô phỏng, chế tạo và chạy thử hệ thống

Sau khi hoàn thiện thiết kế, kỹ sư có thể mô phỏng chuyển động hoặc kiểm tra các cơ cấu quan trọng trước khi chế tạo. Hệ thống sau lắp ráp cần được chạy thử để đánh giá tốc độ cấp phôi, độ chính xác định vị, khả năng đồng bộ và tỷ lệ xảy ra lỗi.

Kết quả thử nghiệm là cơ sở để điều chỉnh cơ cấu cơ khí và chương trình điều khiển. Trước khi đưa vào sản xuất chính thức, doanh nghiệp cần kiểm tra các chức năng an toàn, xác nhận hệ thống đáp ứng yêu cầu kỹ thuật và hướng dẫn nhân viên vận hành, bảo trì.

Tiêu chí đánh giá hệ thống cấp phôi tự động sau thiết kế

Sau khi hoàn thiện, hệ thống cấp phôi tự động cần được kiểm tra theo các tiêu chí kỹ thuật và vận hành. Những tiêu chí này giúp doanh nghiệp đánh giá khả năng đáp ứng năng suất, hạn chế lỗi và duy trì hoạt động ổn định.

Tốc độ cấp phôi và độ chính xác định vị

Tốc độ cấp phôi cần đáp ứng chu kỳ làm việc của máy gia công mà không gây ùn tắc hoặc thiếu phôi. Độ chính xác định vị thể hiện khả năng đưa phôi đến đúng vị trí và hướng yêu cầu. Kỹ sư cần kiểm tra hai thông số này trong điều kiện vận hành thực tế để xác nhận hệ thống đáp ứng yêu cầu sản xuất.

Tỷ lệ kẹt phôi và độ ổn định vận hành

Tỷ lệ kẹt phôi phản ánh mức độ phù hợp của cơ cấu dẫn hướng, cấp liệu và định vị. Hệ thống cần hạn chế tình trạng phôi chồng lấn, mắc kẹt hoặc cấp sai hướng. Doanh nghiệp nên theo dõi số lần xảy ra lỗi, thời gian dừng máy và khả năng hoạt động liên tục để xác định những điểm cần điều chỉnh.

Khả năng thay đổi sản phẩm và bảo trì

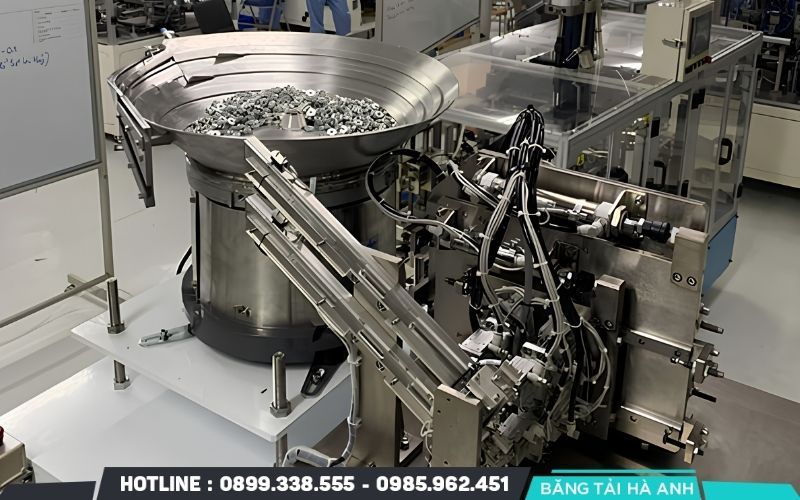

Hệ thống cần hỗ trợ điều chỉnh khi doanh nghiệp thay đổi kích thước, hình dạng hoặc chủng loại phôi. Các bộ phận như máng dẫn, đồ gá và cơ cấu định vị nên thuận tiện cho việc tháo lắp, căn chỉnh và thay thế. Thiết kế dễ bảo trì giúp rút ngắn thời gian dừng máy và giảm chi phí vận hành lâu dài.

Những lưu ý khi thiết kế hệ thống cấp phôi tự động

Doanh nghiệp cần xem xét đồng thời yêu cầu kỹ thuật, điều kiện vận hành và khả năng mở rộng để hệ thống cấp phôi tự động hoạt động hiệu quả. Một số lưu ý quan trọng gồm:

• Lựa chọn cơ cấu phù hợp với đặc tính phôi: Cần căn cứ vào hình dạng, kích thước, khối lượng và vật liệu để hạn chế kẹt phôi, trầy xước hoặc cấp sai hướng.
• Tính toán năng suất thực tế: Tốc độ cấp phôi phải đáp ứng chu kỳ của máy gia công và có khả năng xử lý những biến động trong quá trình sản xuất.
• Đảm bảo khả năng đồng bộ: Hệ thống cần phối hợp chính xác với máy gia công và các thiết bị liên quan để tránh cấp phôi khi máy chưa sẵn sàng.
• Ưu tiên an toàn vận hành: Thiết kế cần có cơ cấu che chắn phù hợp, nút dừng khẩn cấp và các biện pháp bảo vệ theo yêu cầu an toàn của thiết bị.
• Thuận tiện cho bảo trì: Các bộ phận hao mòn, cảm biến và cơ cấu truyền động cần dễ tiếp cận để kiểm tra, vệ sinh và thay thế.
• Dự trù khả năng mở rộng: Hệ thống nên có phương án điều chỉnh khi doanh nghiệp thay đổi sản phẩm, tăng năng suất hoặc tích hợp thêm thiết bị tự động hóa.
• Kiểm soát tổng chi phí đầu tư: Doanh nghiệp cần cân nhắc chi phí thiết kế, chế tạo, lắp đặt, bảo trì và điện năng thay vì chỉ so sánh giá mua thiết bị ban đầu.

Một hệ thống cấp phôi hoạt động hiệu quả cần phù hợp với đặc tính sản phẩm, năng suất mục tiêu và điều kiện thực tế của nhà máy. Quá trình thiết kế hệ thống cấp phôi tự động cần được thực hiện từ khâu khảo sát, lựa chọn nguyên lý đến chế tạo, chạy thử và đánh giá hiệu suất. Doanh nghiệp nên ưu tiên giải pháp đáp ứng đúng nhu cầu sản xuất, dễ bảo trì và có khả năng tích hợp với dây chuyền hiện hữu. Việc tính toán kỹ các yêu cầu kỹ thuật ngay từ đầu giúp hạn chế sai sót, kiểm soát chi phí và nâng cao hiệu quả đầu tư lâu dài.
