Thiết bị dẫn hướng và căn chỉnh băng tải: Cách chọn đúng

Một hệ thống băng tải chỉ có thể vận hành ổn định khi dây băng luôn duy trì đúng quỹ đạo trong suốt quá trình làm việc. Nếu xảy ra hiện tượng lệch tâm, hiệu suất vận chuyển sẽ giảm và nhiều bộ phận cũng chịu mài mòn nhanh hơn. Vì vậy, Thiết bị dẫn hướng và căn chỉnh băng tải trở thành giải pháp quan trọng giúp kiểm soát hướng chạy của dây băng, nâng cao độ ổn định và giảm chi phí bảo trì. Bài viết dưới đây sẽ phân tích nguyên lý hoạt động, các loại thiết bị phổ biến, tiêu chí lựa chọn và hướng dẫn sử dụng đúng kỹ thuật.

Thiết bị dẫn hướng và căn chỉnh băng tải là gì?

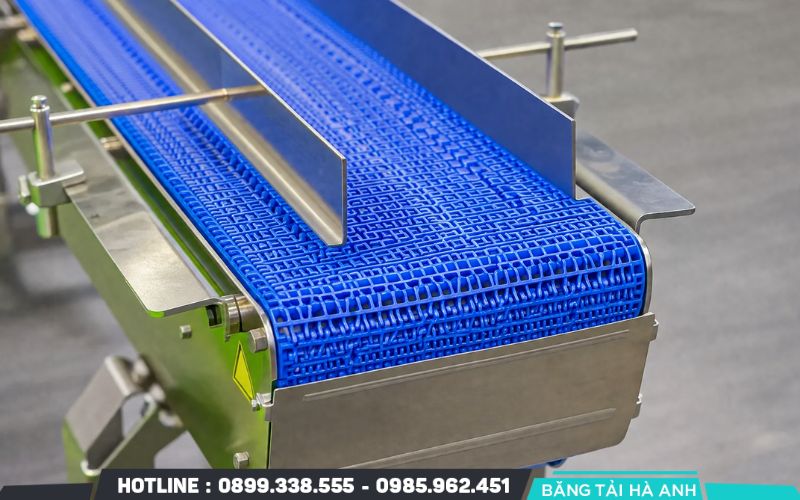

Thiết bị dẫn hướng và căn chỉnh băng tải giúp kiểm soát hướng chuyển động của dây băng, duy trì vị trí chạy đúng tâm trong suốt quá trình vận hành. Nhóm thiết bị này giảm hiện tượng lệch băng, hạn chế mài mòn và bảo vệ các bộ phận liên quan. Giải pháp được ứng dụng rộng rãi trong ngành khai khoáng, xi măng, thực phẩm, logistics, sản xuất và nhiều hệ thống vận chuyển vật liệu liên tục.

Khái niệm và vai trò trong hệ thống băng tải

Thiết bị dẫn hướng và căn chỉnh băng tải là tập hợp các cơ cấu cơ khí hoặc cơ điện có nhiệm vụ điều chỉnh hướng di chuyển của dây băng khi xuất hiện hiện tượng lệch tâm. Thiết bị hoạt động dựa trên sự thay đổi vị trí của dây băng để tạo lực đưa băng tải trở lại trạng thái cân bằng.

Trong hệ thống băng tải, thiết bị này giữ vai trò quan trọng vì giúp dây băng luôn tiếp xúc đúng với con lăn, puly và khung băng tải. Quá trình vận chuyển vật liệu diễn ra ổn định hơn, đồng thời giảm nguy cơ rách mép băng, tràn vật liệu hoặc dừng máy ngoài kế hoạch.

Việc lắp đặt đúng thiết bị dẫn hướng còn góp phần duy trì hiệu suất làm việc, giảm chi phí sửa chữa và kéo dài tuổi thọ cho toàn bộ hệ thống.

Nguyên lý giúp băng tải chạy đúng tâm

Thiết bị dẫn hướng và căn chỉnh băng tải hoạt động theo nguyên lý phát hiện sự thay đổi vị trí của dây băng trong quá trình vận hành. Khi dây băng dịch chuyển khỏi tâm, con lăn hoặc cụm căn chỉnh sẽ tự xoay hoặc thay đổi góc tiếp xúc để tạo lực hiệu chỉnh.

Lực hiệu chỉnh đưa dây băng quay trở lại vị trí cân bằng mà không làm gián đoạn quá trình vận chuyển. Với các hệ thống hiện đại, cảm biến chống lệch băng sẽ giám sát liên tục và gửi tín hiệu cảnh báo hoặc dừng thiết bị khi độ lệch vượt ngưỡng an toàn.

Hiệu quả căn chỉnh phụ thuộc vào chất lượng lắp đặt, độ đồng tâm của puly, tình trạng con lăn và lực căng của dây băng. Thiết bị chỉ phát huy tối đa hiệu quả khi toàn bộ hệ thống được căn chỉnh đúng kỹ thuật.

Lợi ích khi lắp đặt thiết bị dẫn hướng và căn chỉnh băng tải

Việc sử dụng thiết bị dẫn hướng và căn chỉnh băng tải mang lại nhiều lợi ích trong quá trình vận hành hệ thống.

• Duy trì dây băng chạy đúng tâm và ổn định.
• Giảm mài mòn mép băng, con lăn và puly.
• Hạn chế rơi vãi vật liệu trong quá trình vận chuyển.
• Giảm nguy cơ dừng máy do sự cố lệch băng.
• Kéo dài tuổi thọ của dây băng và các linh kiện.
• Giảm chi phí bảo trì, sửa chữa và thay thế thiết bị.
• Nâng cao hiệu suất và độ an toàn của toàn bộ hệ thống băng tải.

Các loại thiết bị dẫn hướng và căn chỉnh băng tải phổ biến

Nhiều loại thiết bị được phát triển để phù hợp với từng điều kiện vận hành và kết cấu băng tải. Mỗi giải pháp có nguyên lý hoạt động và phạm vi ứng dụng riêng, đáp ứng yêu cầu về tải trọng, tốc độ và môi trường làm việc.

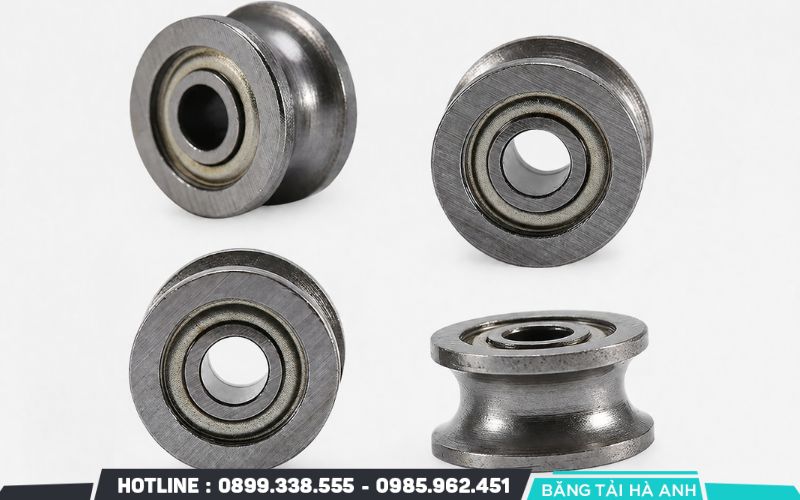

Con lăn dẫn hướng băng tải

Con lăn dẫn hướng là thiết bị được lắp ở hai bên mép dây băng hoặc tại các vị trí dễ phát sinh hiện tượng lệch băng. Thiết bị giữ cho dây băng di chuyển theo đúng quỹ đạo, đồng thời hạn chế va chạm với khung băng tải.

Con lăn dẫn hướng thường có lõi thép và lớp phủ cao su hoặc polyurethane nhằm giảm ma sát và hạn chế hư hỏng mép băng. Thiết bị phù hợp với các hệ thống có tải trọng vừa và hiện tượng lệch băng không diễn ra thường xuyên.

Bộ con lăn tự căn chỉnh

Bộ con lăn tự căn chỉnh gồm một cụm con lăn có khả năng xoay theo hướng lệch của dây băng. Khi dây băng dịch chuyển khỏi tâm, cụm con lăn sẽ thay đổi góc tiếp xúc để tạo lực đưa dây băng trở về vị trí cân bằng.

Thiết bị hoạt động hoàn toàn bằng cơ khí, không cần nguồn điện hoặc hệ thống điều khiển riêng. Giải pháp này được sử dụng phổ biến trong các băng tải vận chuyển vật liệu rời, băng tải đường dài và hệ thống làm việc liên tục.

So với con lăn dẫn hướng thông thường, bộ con lăn tự căn chỉnh có khả năng xử lý hiện tượng lệch băng hiệu quả hơn và giảm nhu cầu điều chỉnh thủ công.

Cụm căn chỉnh cho nhánh tải và nhánh hồi

Hiện tượng lệch băng có thể xuất hiện ở cả nhánh tải và nhánh hồi. Vì vậy, nhiều hệ thống sử dụng cụm căn chỉnh riêng cho từng vị trí nhằm duy trì sự ổn định trong toàn bộ chu trình vận hành.

Cụm căn chỉnh nhánh tải chịu tải trọng lớn nên có kết cấu chắc chắn và khả năng chịu mài mòn cao. Trong khi đó, cụm căn chỉnh nhánh hồi tập trung duy trì hướng chạy của dây băng sau khi vật liệu được dỡ xuống.

Việc bố trí đúng vị trí giúp giảm dao động của dây băng, nâng cao hiệu quả căn chỉnh và hạn chế sự cố phát sinh trong quá trình vận hành.

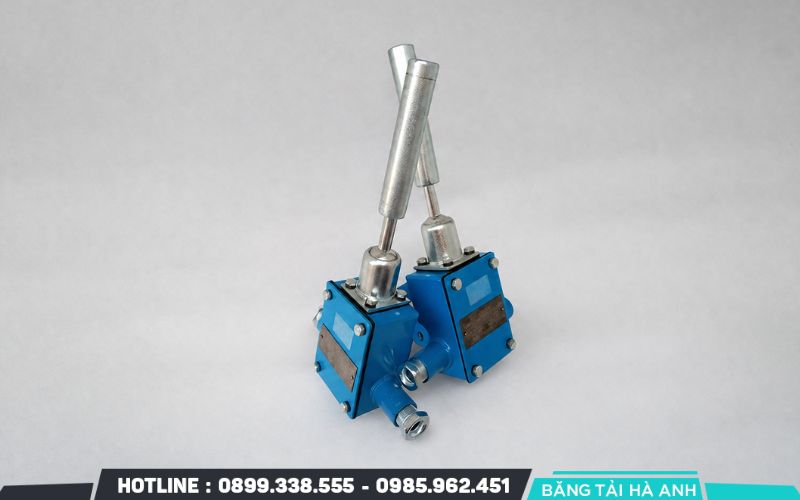

Thiết bị chống lệch băng kết hợp cảm biến

Một số hệ thống băng tải hiện đại sử dụng thiết bị chống lệch băng tích hợp cảm biến để tăng khả năng giám sát. Khi dây băng lệch vượt giới hạn cài đặt, cảm biến sẽ phát tín hiệu đến tủ điều khiển để cảnh báo hoặc dừng hệ thống.

Giải pháp này phù hợp với các dây chuyền tự động hóa, nơi yêu cầu độ an toàn và tính ổn định cao. Thiết bị giúp phát hiện sớm sự cố, giảm nguy cơ hư hỏng dây băng và hạn chế thời gian ngừng sản xuất.

Trong các nhà máy có quy mô lớn, cảm biến chống lệch băng thường được kết hợp với hệ thống giám sát tập trung nhằm theo dõi trạng thái vận hành theo thời gian thực và nâng cao hiệu quả quản lý bảo trì.

Khi nào cần sử dụng thiết bị dẫn hướng và căn chỉnh băng tải?

Không phải mọi hệ thống băng tải đều cần lắp thêm thiết bị dẫn hướng và căn chỉnh. Tuy nhiên, khi xuất hiện các dấu hiệu mất ổn định trong quá trình vận hành, việc trang bị thiết bị phù hợp sẽ giúp khắc phục nguyên nhân, giảm hư hỏng và duy trì hiệu suất làm việc lâu dài.

Băng tải thường xuyên chạy lệch

Đây là dấu hiệu phổ biến nhất cho thấy hệ thống cần bổ sung thiết bị dẫn hướng và căn chỉnh băng tải. Dây băng liên tục dịch chuyển sang một bên khiến quá trình vận chuyển mất ổn định và làm tăng nguy cơ va chạm với khung băng tải.

Hiện tượng này thường xuất phát từ nhiều nguyên nhân như puly không đồng tâm, con lăn lắp sai vị trí, lực căng dây băng không đều hoặc tải trọng phân bố không cân bằng. Thiết bị dẫn hướng sẽ tạo lực hiệu chỉnh để đưa dây băng trở về đúng tâm, từ đó duy trì chuyển động ổn định trong suốt quá trình vận hành.

Mép băng tải bị mài mòn hoặc rách

Mép băng tải mòn không đều hoặc xuất hiện vết rách là dấu hiệu cho thấy dây băng thường xuyên cọ sát vào khung hoặc các chi tiết cố định. Nếu tình trạng này kéo dài, tuổi thọ dây băng sẽ giảm đáng kể và chi phí thay thế tăng lên.

Việc lắp đặt thiết bị dẫn hướng và căn chỉnh giúp hạn chế tiếp xúc ngoài ý muốn giữa dây băng và kết cấu xung quanh. Dây băng được giữ đúng quỹ đạo, nhờ đó giảm mài mòn, hạn chế hư hỏng và duy trì chất lượng vận hành.

Vật liệu bị rơi vãi do lệch tâm

Dây băng chạy lệch làm vật liệu không còn nằm đúng vùng vận chuyển, dẫn đến rơi vãi dọc theo tuyến băng tải. Tình trạng này gây thất thoát nguyên liệu, tăng thời gian vệ sinh và ảnh hưởng đến môi trường làm việc.

Thiết bị dẫn hướng giúp duy trì vị trí ổn định của dây băng, bảo đảm vật liệu luôn được vận chuyển trên bề mặt băng theo đúng thiết kế. Giải pháp này đặc biệt phù hợp với các hệ thống vận chuyển vật liệu rời như than, đá, cát, quặng, xi măng hoặc nông sản.

Hệ thống hoạt động rung lắc, giảm tuổi thọ linh kiện

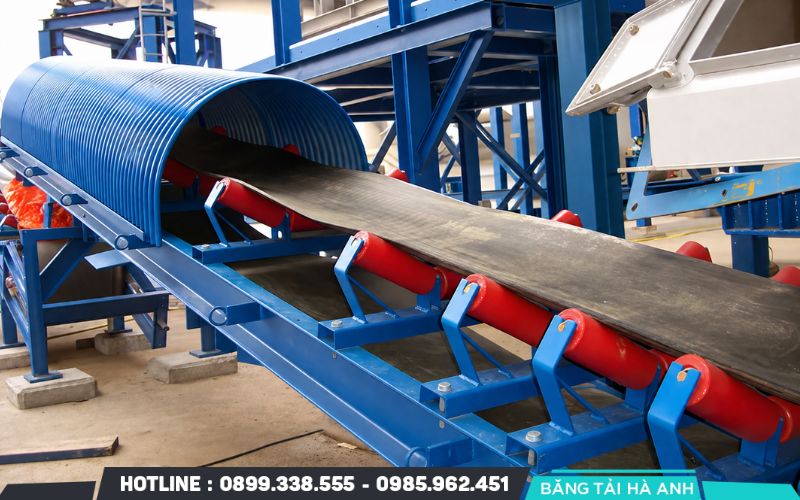

Dây băng mất ổn định thường tạo ra rung động bất thường trong toàn bộ hệ thống. Rung lắc kéo dài làm tăng tải trọng lên con lăn, ổ bi, puly và khung băng tải, từ đó đẩy nhanh quá trình mài mòn linh kiện.

Thiết bị dẫn hướng và căn chỉnh giúp giảm dao động của dây băng, duy trì chuyển động ổn định và phân bố lực hợp lý lên các bộ phận liên quan. Nhờ đó, hệ thống vận hành êm hơn, tuổi thọ linh kiện được cải thiện và chi phí bảo trì cũng giảm đáng kể.

Tiêu chí lựa chọn thiết bị dẫn hướng và căn chỉnh băng tải

Mỗi hệ thống băng tải có kết cấu và điều kiện làm việc khác nhau. Việc lựa chọn đúng thiết bị sẽ nâng cao hiệu quả căn chỉnh, giảm sự cố và tối ưu chi phí đầu tư trong dài hạn.

Phù hợp với loại băng tải và vật liệu vận chuyển

Trước khi lựa chọn thiết bị, cần xác định rõ loại băng tải đang sử dụng như băng tải lòng máng, băng tải phẳng, băng tải nghiêng hoặc băng tải chịu nhiệt. Mỗi kết cấu yêu cầu phương án dẫn hướng và căn chỉnh riêng để đạt hiệu quả cao.

Đặc tính của vật liệu vận chuyển cũng ảnh hưởng trực tiếp đến việc lựa chọn thiết bị. Các vật liệu có tải trọng lớn, độ ẩm cao, tính mài mòn hoặc kích thước không đồng đều cần sử dụng thiết bị có khả năng chịu lực và chống mài mòn tốt.

Kích thước băng tải và tải trọng làm việc

Chiều rộng dây băng, chiều dài tuyến băng tải và tải trọng vận hành là những thông số quan trọng cần xem xét. Thiết bị có kích thước phù hợp sẽ tạo lực căn chỉnh hiệu quả mà không làm ảnh hưởng đến chuyển động của dây băng.

Đối với hệ thống có tải trọng lớn hoặc vận hành liên tục, nên lựa chọn các cụm căn chỉnh có kết cấu chắc chắn, khả năng chịu tải cao và hoạt động ổn định trong thời gian dài.

Điều kiện môi trường vận hành

Môi trường làm việc tác động trực tiếp đến độ bền của thiết bị dẫn hướng và căn chỉnh băng tải. Các nhà máy có nhiều bụi, độ ẩm cao, hóa chất ăn mòn hoặc nhiệt độ lớn cần sử dụng thiết bị có khả năng chống ăn mòn và chịu điều kiện khắc nghiệt.

Nếu hệ thống làm việc ngoài trời, cần ưu tiên các sản phẩm có lớp phủ bảo vệ, chống oxy hóa và chống tác động từ thời tiết nhằm duy trì hiệu quả vận hành lâu dài.

Chất liệu chế tạo và độ bền

Vật liệu chế tạo quyết định khả năng chịu lực và tuổi thọ của thiết bị. Thép carbon, thép mạ kẽm, thép không gỉ hoặc con lăn bọc cao su là những lựa chọn phổ biến trong nhiều hệ thống băng tải công nghiệp.

Thiết bị có chất lượng gia công cao, ổ bi kín và khả năng chống mài mòn tốt sẽ duy trì độ chính xác trong quá trình căn chỉnh, đồng thời giảm tần suất bảo trì và thay thế.

Khả năng lắp đặt, bảo trì và thay thế

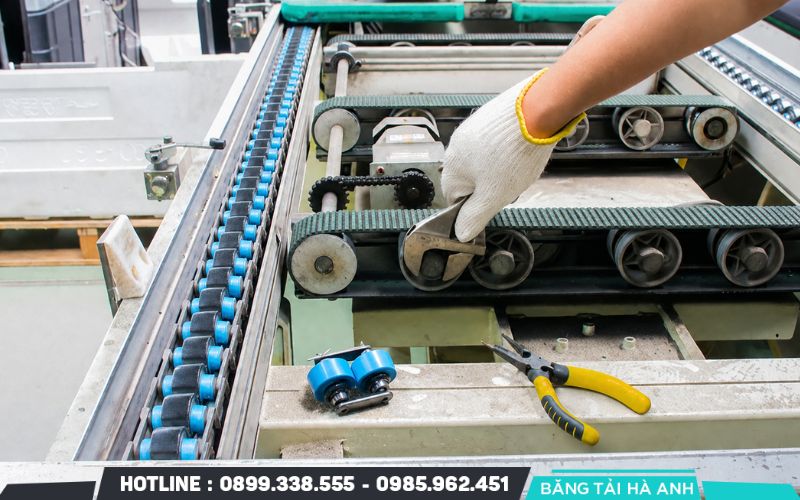

Thiết bị có thiết kế tiêu chuẩn giúp quá trình lắp đặt diễn ra nhanh chóng và giảm thời gian dừng máy. Kết cấu đơn giản cũng tạo điều kiện thuận lợi cho việc kiểm tra, bảo dưỡng định kỳ và thay thế linh kiện khi cần thiết.

Ngoài yếu tố kỹ thuật, nên ưu tiên các thiết bị có sẵn phụ tùng thay thế và tương thích với hệ thống hiện có. Điều này giúp giảm chi phí bảo trì, rút ngắn thời gian sửa chữa và bảo đảm hoạt động sản xuất diễn ra liên tục.

Hướng dẫn lắp đặt và căn chỉnh thiết bị đúng kỹ thuật

Việc lắp đặt đúng kỹ thuật quyết định hiệu quả của thiết bị dẫn hướng và căn chỉnh băng tải. Một hệ thống được căn chỉnh chính xác sẽ giúp dây băng vận hành ổn định, giảm sự cố lệch băng và kéo dài tuổi thọ của toàn bộ thiết bị.

Vị trí lắp đặt hiệu quả

Vị trí lắp đặt ảnh hưởng trực tiếp đến khả năng điều chỉnh hướng chạy của dây băng. Thiết bị dẫn hướng và căn chỉnh thường được bố trí tại những khu vực có nguy cơ lệch băng cao hoặc nơi dây băng bắt đầu thay đổi hướng chuyển động.

Đối với nhánh tải, cụm căn chỉnh thường được lắp sau điểm cấp liệu để xử lý hiện tượng lệch do tải trọng không phân bố đều. Với nhánh hồi, thiết bị nên được đặt trước puly đuôi hoặc tại các đoạn dây băng có xu hướng dịch chuyển khỏi tâm.

Khoảng cách giữa các cụm căn chỉnh cần được tính toán phù hợp với chiều dài tuyến băng tải, tốc độ vận hành và đặc điểm vật liệu. Việc bố trí hợp lý giúp thiết bị phát huy hiệu quả mà không làm tăng lực cản hoặc ảnh hưởng đến chuyển động của dây băng.

Những lưu ý khi căn chỉnh lần đầu

Quá trình căn chỉnh ban đầu cần được thực hiện khi toàn bộ khung băng tải, con lăn và puly đã được lắp đặt đúng vị trí. Trước khi vận hành, cần kiểm tra độ đồng tâm của các puly, độ thẳng của khung và lực căng dây băng để bảo đảm hệ thống đạt trạng thái ổn định.

Trong giai đoạn chạy thử, nên vận hành băng tải không tải trước để quan sát hướng di chuyển của dây băng. Sau khi dây băng chạy ổn định, mới tiếp tục thử nghiệm với tải thực tế và điều chỉnh từng bước nếu cần.

Mỗi lần hiệu chỉnh chỉ nên thay đổi một thông số để dễ xác định nguyên nhân và tránh tạo ra sai lệch mới. Sau khi hoàn tất, cần kiểm tra lại toàn bộ hệ thống nhằm bảo đảm dây băng luôn chạy đúng tâm trong mọi điều kiện vận hành.

Các lỗi cần tránh trong quá trình lắp đặt

Một số sai sót trong quá trình lắp đặt có thể làm giảm hiệu quả của thiết bị dẫn hướng và căn chỉnh băng tải, thậm chí khiến tình trạng lệch băng nghiêm trọng hơn.

Các lỗi thường gặp gồm:

• Lắp thiết bị sai vị trí theo hướng chuyển động của dây băng.

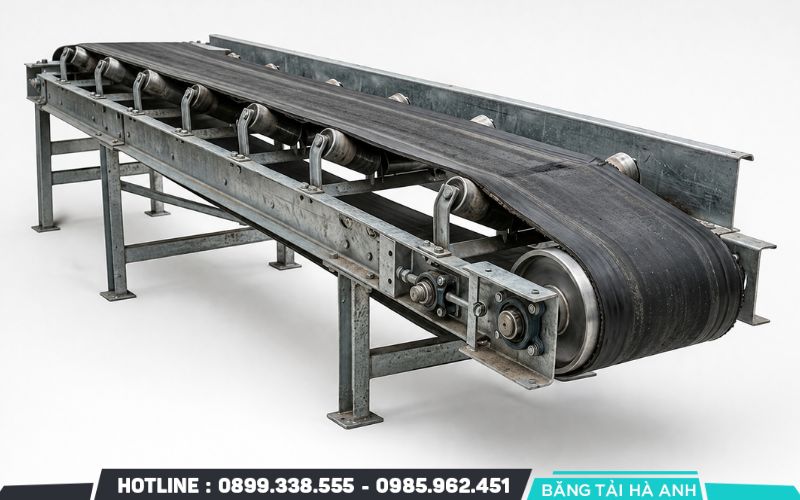

• Khung băng tải hoặc puly không đồng tâm.
• Điều chỉnh lực căng dây băng không đồng đều.
• Sử dụng thiết bị không phù hợp với chiều rộng hoặc tải trọng băng tải.
• Bỏ qua bước kiểm tra sau khi hoàn thành lắp đặt.
• Không vệ sinh con lăn và khu vực tiếp xúc trước khi căn chỉnh.

Khắc phục các lỗi trên ngay từ đầu sẽ giúp hệ thống hoạt động ổn định, giảm chi phí sửa chữa và hạn chế thời gian dừng máy.

Bảo trì thiết bị dẫn hướng và căn chỉnh băng tải

Bảo trì định kỳ giúp thiết bị duy trì độ chính xác trong quá trình vận hành và giảm nguy cơ phát sinh sự cố. Một kế hoạch kiểm tra phù hợp còn góp phần kéo dài tuổi thọ của dây băng và các linh kiện liên quan.

Chu kỳ kiểm tra định kỳ

Tần suất kiểm tra phụ thuộc vào thời gian vận hành, tải trọng và điều kiện môi trường làm việc. Với các hệ thống hoạt động liên tục, nên kiểm tra thiết bị dẫn hướng và căn chỉnh theo kế hoạch bảo trì định kỳ của nhà máy.

Nội dung kiểm tra bao gồm tình trạng con lăn, độ mòn của bề mặt tiếp xúc, khả năng xoay của ổ bi, độ chắc chắn của bu lông liên kết và hướng chạy của dây băng. Đồng thời cần vệ sinh bụi bẩn, vật liệu bám dính để thiết bị luôn hoạt động chính xác. Phát hiện sớm các dấu hiệu bất thường giúp giảm chi phí sửa chữa và hạn chế sự cố ảnh hưởng đến hoạt động sản xuất.

Dấu hiệu thiết bị cần thay thế

Sau thời gian dài sử dụng, thiết bị dẫn hướng và căn chỉnh sẽ xuất hiện hiện tượng hao mòn tự nhiên. Việc thay thế đúng thời điểm giúp duy trì hiệu quả vận hành và bảo vệ các bộ phận khác trong hệ thống.

Một số dấu hiệu cần lưu ý gồm:

• Con lăn mòn nhiều hoặc biến dạng.
• Ổ bi phát ra tiếng ồn bất thường.
• Thiết bị quay không đều hoặc bị kẹt.
• Dây băng vẫn chạy lệch dù đã căn chỉnh đúng kỹ thuật.
• Khung thiết bị bị cong, nứt hoặc hư hỏng cơ khí.
• Hiệu quả căn chỉnh giảm rõ rệt so với ban đầu.

Thay thế kịp thời sẽ hạn chế hư hỏng lan rộng và giảm chi phí bảo trì tổng thể.

Mẹo kéo dài tuổi thọ hệ thống

Một số biện pháp đơn giản có thể giúp thiết bị dẫn hướng và căn chỉnh băng tải hoạt động bền bỉ trong thời gian dài.

• Duy trì lực căng dây băng theo đúng thông số kỹ thuật.
• Phân bố vật liệu đồng đều trên bề mặt băng tải.
• Vệ sinh con lăn và khu vực làm việc thường xuyên.
• Kiểm tra độ đồng tâm của puly và con lăn định kỳ.
• Thay thế linh kiện bị mòn trước khi xảy ra hư hỏng lớn.
• Sử dụng thiết bị đúng tải trọng và đúng mục đích thiết kế.
• Thực hiện bảo trì theo kế hoạch và ghi nhận lịch sử vận hành.

Kết hợp lắp đặt đúng kỹ thuật với bảo trì định kỳ sẽ giúp hệ thống băng tải vận hành ổn định, giảm tỷ lệ hỏng hóc, tối ưu chi phí khai thác và duy trì hiệu suất trong thời gian dài.

Hiệu quả của một hệ thống băng tải không chỉ phụ thuộc vào chất lượng dây băng mà còn đến từ khả năng duy trì hướng chạy ổn định trong suốt quá trình vận hành. Lựa chọn và lắp đặt Thiết bị dẫn hướng và căn chỉnh băng tải đúng kỹ thuật sẽ giúp giảm hiện tượng lệch băng, hạn chế hư hỏng linh kiện và tối ưu chi phí bảo trì. Doanh nghiệp nên đánh giá điều kiện làm việc thực tế, kết hợp kiểm tra định kỳ và thay thế thiết bị khi cần để duy trì hiệu suất vận hành ổn định trong thời gian dài.
