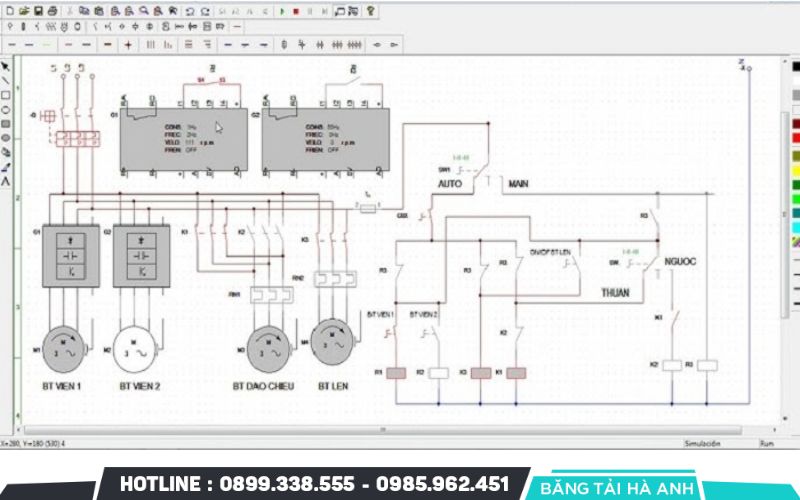

Sơ đồ mạch điều khiển băng tải: Nguyên lý và cách lắp đặt

Sơ đồ mạch điều khiển băng tải đóng vai trò là cơ quan điều hành toàn bộ dòng chảy vật chất trong các phân xưởng sản xuất hiện đại. Một bản vẽ kỹ thuật chính xác không chỉ giúp tối ưu hóa công suất động cơ mà còn là cơ sở để triển khai các hệ thống tự động hóa phức tạp. Tuy nhiên, việc kết nối giữa biến tần, PLC và các cảm biến an toàn thường gây ra nhiều khó khăn cho đội ngũ kỹ thuật trong quá trình thi công thực tế.

Sơ đồ mạch điều khiển băng tải là gì và vai trò hệ thống

Sơ đồ mạch điều khiển băng tải đóng vai trò là cơ sở hạ tầng kỹ thuật giúp quản lý dòng chảy vật liệu một cách tự động và chính xác. Bản thiết kế này quy định cách thức vận hành của toàn bộ hệ thống từ khâu nạp liệu đến khâu thành phẩm.

Khái niệm sơ đồ mạch điều khiển băng tải trong công nghiệp

Sơ đồ mạch điều khiển băng tải là bản thiết kế chi tiết mô tả phương thức kết nối giữa các thiết bị điện tử, cảm biến, motor và bộ khởi động từ. Tài liệu kỹ thuật này thể hiện đường đi của dòng điện từ nguồn cung cấp đến các cơ cấu chấp hành như biến tần và các bộ phận điều khiển trung tâm. Bản vẽ cung cấp cái nhìn tổng thể về mối quan hệ tương tác giữa các linh kiện trong quá trình hoạt động của băng tải. Điều này giúp nhân viên vận hành dễ dàng nhận diện cấu trúc hệ thống và thực hiện các thao tác điều khiển theo đúng ý đồ thiết kế.

Các chức năng chính của bản thiết kế mạch điều khiển

Bản thiết kế mạch điều khiển đảm nhiệm các chức năng vận hành đa dạng để đáp ứng mọi yêu cầu khắt khe của quy trình sản xuất.

• Điều khiển vận hành: Hệ thống thực hiện chức năng khởi động và dừng băng tải đúng thời điểm dựa trên các chế độ đã cài đặt trước.
• Quản lý tốc độ: Mạch điều khiển cho phép điều chỉnh tốc độ quay của motor băng tải để đảm bảo sự nhịp nhàng với toàn bộ dây chuyền.
• Giám sát hệ thống: Bản thiết kế tích hợp các cơ chế giám sát hoạt động và phát hiện sự cố để cảnh báo kịp thời cho người quản lý.
• Tối ưu hóa quy trình: Mạch điện giúp đồng bộ hóa hoạt động của băng tải với các thiết bị khác trong nhà máy.

Tầm quan trọng của mạch điều khiển đối với an toàn vận hành

Mạch điều khiển băng tải đóng vai trò giám sát liên tục để ngăn chặn các tình trạng nguy hiểm như kẹt hàng hoặc quá tải motor. Việc tích hợp các cảm biến an toàn ngay trên sơ đồ mạch giúp hệ thống tự động ngắt nguồn khi phát hiện dấu hiệu bất thường. Cơ chế này giúp giảm thiểu tối đa rủi ro hư hỏng thiết bị và đảm bảo an toàn tuyệt đối cho nhân sự trực máy. Nhờ sự can thiệp kịp thời của mạch điện điều khiển, hệ thống băng tải luôn vận hành trong ngưỡng an toàn và đạt hiệu suất cao nhất.

Các loại sơ đồ mạch điều khiển băng tải phổ biến hiện nay

Việc lựa chọn đúng loại sơ đồ mạch điều khiển giúp tối ưu hóa công năng vận hành và phù hợp với ngân sách đầu tư của từng cơ sở sản xuất.

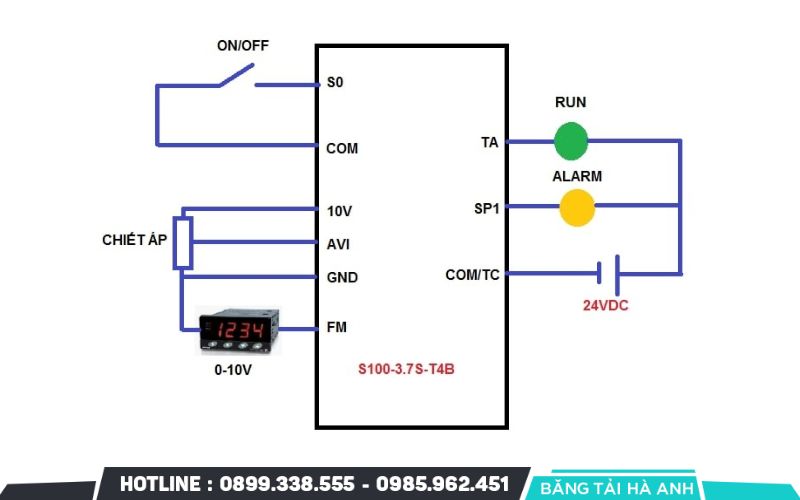

Mạch điều khiển ON/OFF đơn giản bằng nút nhấn

Mạch điều khiển ON/OFF vận hành dựa trên việc sử dụng các nút nhấn hoặc công tắc để khởi động hoặc dừng hệ thống ngay lập tức. Sơ đồ này thường bao gồm các linh kiện chính như Contactor, nút bấm Start/Stop và rơ le nhiệt để bảo vệ động cơ. Loại mạch này cực kỳ phù hợp với các hệ thống băng tải nhỏ, hoạt động độc lập và không yêu cầu thay đổi tốc độ linh hoạt. Chi phí đầu tư thấp và cấu trúc đơn giản giúp các đơn vị sản xuất nhỏ dễ dàng tiếp cận và tự thực hiện bảo trì.

Sơ đồ mạch tích hợp biến tần (Inverter) điều chỉnh tốc độ

Sơ đồ mạch này sử dụng bộ biến tần để điều chỉnh tần số nguồn điện cấp cho motor, từ đó thay đổi tốc độ băng tải theo ý muốn. Việc sử dụng biến tần giúp quá trình khởi động và dừng lại diễn ra êm ái, giảm thiểu mài mòn cơ khí và rung lắc hệ thống. Ngoài khả năng điều tốc, mạch tích hợp biến tần còn hỗ trợ tiết kiệm điện năng đáng kể cho doanh nghiệp trong quá trình vận hành lâu dài. Đây là giải pháp tối ưu cho các doanh nghiệp tầm trung muốn nâng cao tính chuyên nghiệp và giảm bớt nhân công điều khiển trực tiếp.

Mạch điều khiển tự động hóa cao sử dụng PLC

Loại mạch điều khiển này cho phép lập trình linh hoạt các kịch bản vận hành phức tạp dựa trên tín hiệu phản hồi từ nhiều cảm biến khác nhau. Sơ đồ mạch thể hiện rõ cách kết nối giữa PLC với các thiết bị đầu vào và đầu ra để đồng bộ hóa hoạt động của toàn bộ dây chuyền. Hệ thống có khả năng tự động xử lý các tình huống kẹt hàng, đếm sản phẩm hoặc chuyển hướng vật liệu mà không cần sự can thiệp của con người. Các nhà máy quy mô lớn thường áp dụng sơ đồ này để đạt được lợi ích tối đa về năng suất và độ chính xác.

Tiêu chí lựa chọn loại mạch phù hợp với quy mô doanh nghiệp

Việc xác định đúng nhu cầu thực tế giúp doanh nghiệp lựa chọn sơ đồ mạch điều khiển mang lại hiệu quả kinh tế cao nhất.

• Quy mô sản xuất: Các xưởng nhỏ hoặc hộ kinh doanh cá thể nên ưu tiên mạch ON/OFF đơn giản để tối ưu chi phí.
• Yêu cầu kỹ thuật: Doanh nghiệp cần thay đổi tốc độ liên tục để phù hợp với từng loại sản phẩm nên lựa chọn mạch có biến tần.
• Mức độ tự động hóa: Nhà máy lớn yêu cầu đồng bộ nhiều băng tải liên hoàn bắt buộc phải sử dụng mạch điều khiển PLC.
• Ngân sách đầu tư: Doanh nghiệp cần cân đối giữa chi phí lắp đặt ban đầu và lợi ích dài hạn về tiết kiệm điện năng cũng như nhân công.

Các thành phần thiết bị cơ bản trong sơ đồ mạch điều khiển

Mỗi linh kiện trong sơ đồ mạch điều khiển băng tải đóng vai trò như một mắt xích quan trọng giúp hệ thống vận hành đồng bộ và ổn định.

Các thiết bị chấp hành

Đây là những thành phần trực tiếp tạo ra chuyển động vật lý và quản lý dòng điện chính cấp cho hệ thống băng tải.

• Motor (Động cơ): Động cơ điện là bộ phận quan trọng nhất giúp chuyển hóa điện năng thành cơ năng để kéo dây băng chuyển động.
• Bộ khởi động từ: Thiết bị này thực hiện việc đóng ngắt nguồn điện công suất lớn một cách an toàn thông qua tín hiệu điều khiển.
• Rơ le nhiệt: Thành phần này thường đi kèm với khởi động từ để ngắt mạch tức thì khi motor gặp tình trạng quá tải hoặc quá nhiệt.

Hệ thống giám sát

Các thiết bị giám sát đóng vai trò là cơ quan xúc giác giúp mạch điều khiển nhận biết trạng thái thực tế của hàng hóa và máy móc.

• Cảm biến an toàn: Thiết bị giúp phát hiện các vật cản hoặc sự xâm nhập không an toàn vào khu vực vận hành của băng tải.
• Cảm biến chống kẹt: Linh kiện này nhận diện tình trạng ùn ứ hàng hóa trên băng truyền để gửi tín hiệu dừng mạch điều khiển kịp thời.
• Công tắc hành trình: Thiết bị xác định vị trí giới hạn của vật phẩm nhằm ngăn chặn hàng hóa rơi khỏi băng tải hoặc va chạm mạnh.

Thiết bị điều khiển trung tâm

Bộ phận trung tâm là não bộ chịu trách nhiệm xử lý thông tin và đưa ra mệnh lệnh điều hành toàn bộ sơ đồ mạch.

• Biến tần (Inverter): Thiết bị cho phép thay đổi tần số dòng điện để điều chỉnh tốc độ quay của motor một cách linh hoạt và mượt mà.
• Bộ lập trình PLC: Đây là máy tính công nghiệp nhỏ gọn dùng để lập trình các kịch bản vận hành tự động hóa phức tạp và kết nối nhiều thiết bị ngoại vi.
• Hệ thống điều khiển trung tâm: Sự phối hợp giữa PLC và biến tần giúp hệ thống đạt độ chính xác cao và tối ưu hóa điện năng tiêu thụ.

Hướng dẫn lắp đặt sơ đồ mạch điều khiển băng tải chuẩn kỹ thuật

Lắp đặt mạch điện đúng kỹ thuật giúp hệ thống vận hành ổn định và đạt hiệu quả sản xuất tối ưu.

Công tác chuẩn bị và đảm bảo an toàn điện khi thi công

An toàn điện là yếu tố tiên quyết cần được kiểm tra kỹ lưỡng trước khi bắt đầu bất kỳ thao tác đấu nối nào trên hệ thống.

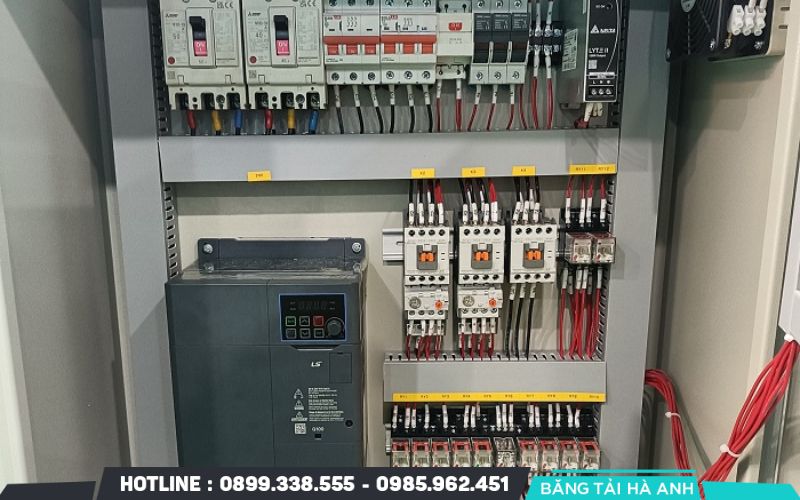

• Kiểm tra nguồn điện: Kỹ thuật viên phải xác định thông số nguồn cấp phù hợp với yêu cầu của motor và tủ điều khiển.
• Sử dụng thiết bị bảo vệ: Hệ thống bắt buộc phải tích hợp cầu dao, rơ le bảo vệ và thiết bị ngắt mạch tự động để ứng phó với sự cố.
• Trang bị bảo hộ: Người thực hiện cần sử dụng đầy đủ dụng cụ cách điện và đồ bảo hộ cá nhân theo tiêu chuẩn an toàn lao động.
• Ngắt nguồn tuyệt đối: Bạn hãy đảm bảo nguồn điện đã được ngắt và gắn biển cảnh báo tại khu vực thi công mạch điều khiển.

Quy trình kết nối Motor, biến tần và cảm biến theo thiết kế

Việc kết nối chính xác các thiết bị theo sơ đồ mạch điều khiển băng tải đảm bảo sự phối hợp nhịp nhàng giữa lực kéo và tín hiệu điều hành.

• Kỹ thuật viên tiến hành đấu nối dây động lực từ nguồn qua biến tần đến các chân cực của motor theo đúng sơ đồ.
• Các dây tín hiệu từ cảm biến an toàn và cảm biến chống kẹt được đưa về các cổng đầu vào của bộ điều khiển trung tâm.
• Bạn cần sử dụng đầu cốt và đánh số dây rõ ràng để tránh nhầm lẫn giữa mạch động lực và mạch điều khiển.
• Mối nối điện phải đảm bảo độ tiếp xúc tốt và được bọc cách điện an toàn trong máng dây của tủ điện.
• Việc lắp đặt đúng vị trí cảm biến giúp hệ thống nhận diện vật thể và dừng chạy đúng thời điểm đã cài đặt.

Kiểm tra chức năng và chiều quay motor trước khi chạy thử

Giai đoạn kiểm tra chức năng giúp loại bỏ các rủi ro kỹ thuật trước khi đưa băng tải vào vận hành chính thức.

• Xác nhận tín hiệu: Bạn hãy thử nghiệm các nút bấm Start/Stop và cảm biến để đảm bảo mạch điều khiển phản hồi chính xác.
• Kiểm tra chiều quay: Kỹ thuật viên quan sát chiều quay của motor để đảm bảo băng tải chuyển động đúng hướng yêu cầu.
• Đo đạc thông số: Sử dụng thiết bị đo để kiểm tra cường độ dòng điện và điện áp khi motor hoạt động ở chế độ không tải.
• Hiệu chỉnh tốc độ: Bạn thực hiện điều chỉnh biến tần để kiểm tra khả năng thay đổi vận tốc của băng tải theo đúng kịch bản sản xuất.

Lưu ý để vận hành hệ thống mạch điều khiển hiệu quả, bền bỉ

Việc tuân thủ các nguyên tắc vận hành và bảo trì giúp sơ đồ mạch điều khiển băng tải phát huy tối đa công suất đồng thời kéo dài tuổi thọ thiết bị.

• Thiết lập chế độ khởi động và dừng tối ưu: Cài đặt thời gian tăng tốc và giảm tốc trên biến tần giúp giảm sốc cơ khí cho motor và dây băng tải.
• Vệ sinh thiết bị điều khiển định kỳ: Loại bỏ bụi bẩn và ẩm mốc tại tủ điện để ngăn ngừa tình trạng chập mạch hoặc hỏng hóc các linh kiện điện tử nhạy cảm.
• Kiểm tra độ chặt của các đầu nối: Siết lại các đầu dây điện tại contactor và cầu dao giúp tránh hiện tượng mô-vê gây cháy nổ hoặc mất pha.
• Giám sát tín hiệu từ cảm biến: Thường xuyên kiểm tra bề mặt cảm biến an toàn để đảm bảo hệ thống phản hồi chính xác khi có sự cố kẹt hàng.
• Sử dụng đúng công suất thiết kế: Tránh vận hành băng tải quá tải trọng quy định trong sơ đồ mạch nhằm bảo vệ rơ le nhiệt và tuổi thọ của động cơ.
• Ghi chép lịch sử vận hành: Lưu trữ nhật ký hoạt động và các mã lỗi cảnh báo giúp kỹ thuật viên dự đoán sớm các hư hỏng tiềm ẩn của mạch điều khiển.

Sơ đồ mạch điều khiển băng tải là yếu tố then chốt quyết định hiệu suất và độ an toàn của dây chuyền vận chuyển công nghiệp. Bài viết đã cung cấp các thông tin trọng tâm từ khái niệm, phân loại các mạch ON/OFF, biến tần đến hệ thống PLC tự động hóa cao. Quy trình lắp đặt và bảo trì đúng kỹ thuật giúp ngăn ngừa sự cố và kéo dài tuổi thọ cho các thiết bị chấp hành.
