Băng Tải Xoắn Ốc

Băng tải xoắn ốc là giải pháp vận chuyển hiện đại, được ứng dụng rộng rãi trong các ngành công nghiệp như thực phẩm, logistics, và sản xuất. Với thiết kế nhỏ gọn và khả năng tối ưu không gian, băng tải xoắn ốc giúp tăng năng suất lao động, giảm chi phí vận hành, đồng thời đảm bảo hiệu quả trong việc di chuyển hàng hóa theo nhiều độ cao khác nhau. Bài viết dưới đây sẽ cung cấp đầy đủ thông tin về cấu tạo, ứng dụng, cũng như những ưu điểm nổi bật của băng tải xoắn ốc, giúp bạn có cái nhìn tổng quan và lựa chọn giải pháp phù hợp.

Băng tải xoắn ốc là gì?

Băng tải xoắn ốc là một loại hệ thống băng tải đặc biệt được thiết kế để vận chuyển vật liệu hoặc hàng hóa theo một đường xoắn ốc. Thường là theo phương thẳng đứng (lên hoặc xuống) giữa các tầng hoặc độ cao khác nhau trong một không gian hạn chế. Thay vì di chuyển theo đường thẳng như các loại băng tải thông thường, băng tải xoắn ốc tận dụng cấu trúc xoắn ốc để di chuyển hàng hóa một cách liên tục và tiết kiệm diện tích.

Cấu tạo của băng tải xoắn ốc

Băng tải xoắn ốc có cấu tạo phức tạp hơn so với băng tải thẳng thông thường, nhưng vẫn dựa trên các thành phần cơ bản. Dưới đây là chi tiết về cấu tạo của băng tải xoắn ốc:

Khung băng tải (Khung sườn):

• Thường được làm bằng thép không gỉ (inox) hoặc thép sơn tĩnh điện để đảm bảo độ cứng vững, chịu lực tốt và chống ăn mòn.
• Khung có dạng hình trụ hoặc hình hộp, tạo thành cấu trúc chính để nâng đỡ toàn bộ hệ thống.
• Khung được thiết kế với độ chính xác cao để đảm bảo đường xoắn ốc được duy trì ổn định.

Dây băng tải hoặc Máng tải:

Dây băng tải: Thường được làm từ vật liệu PVC, PU hoặc thép không gỉ, tùy thuộc vào loại hàng hóa và yêu cầu sử dụng.

• PVC: Thường được sử dụng cho hàng hóa khô, nhẹ, trong môi trường không yêu cầu vệ sinh cao.
• PU: Thường được sử dụng cho ngành thực phẩm, dược phẩm, nơi yêu cầu vệ sinh và chống mài mòn cao.
• Thép không gỉ: Thường được sử dụng cho hàng hóa nặng, chịu nhiệt độ cao hoặc môi trường khắc nghiệt.

Máng tải: Được sử dụng cho các sản phẩm dạng rời hoặc dạng bột. Máng thường được làm bằng thép không gỉ hoặc nhựa. Dây băng hoặc máng tải được thiết kế theo hình xoắn ốc, quấn quanh trục trung tâm.

Trục trung tâm:

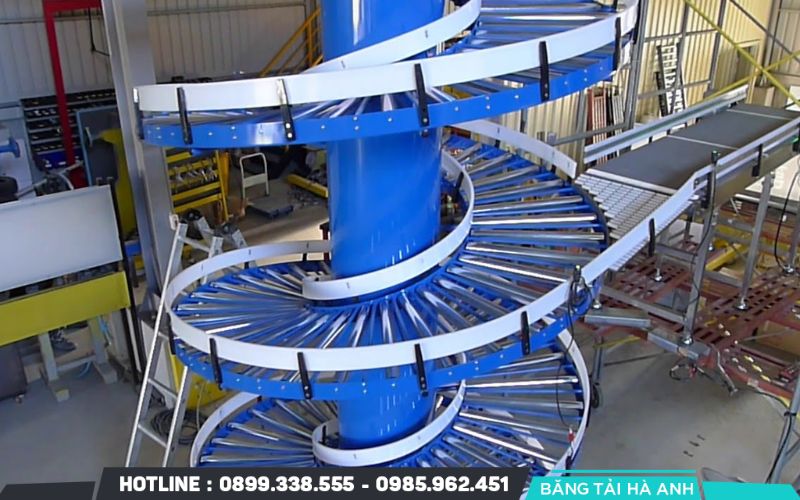

Là bộ phận trung tâm của băng tải, có dạng hình trụ, thường được làm bằng thép. Trục trung tâm đóng vai trò định hình đường xoắn ốc cho dây băng hoặc máng tải.

Hệ thống con lăn hoặc ray trượt:

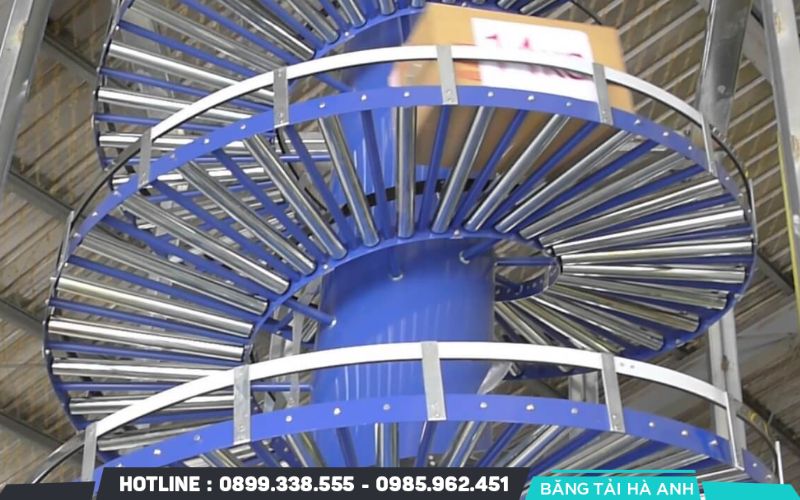

• Con lăn: Được gắn dọc theo khung băng tải, có nhiệm vụ đỡ và dẫn hướng cho dây băng tải. Con lăn cần có độ ma sát thấp để giảm lực cản và tiết kiệm năng lượng.
• Ray trượt: Được sử dụng thay cho con lăn trong một số thiết kế. Ray trượt có thể làm bằng nhựa hoặc kim loại.

Hệ thống truyền động:

• Động cơ: Cung cấp lực kéo để di chuyển dây băng tải. Động cơ thường là động cơ điện, có thể điều chỉnh được tốc độ.
• Hộp giảm tốc: Giảm tốc độ vòng quay của động cơ và tăng mô-men xoắn.
• Hệ thống xích hoặc dây đai: Truyền động lực từ động cơ đến trục trung tâm hoặc trực tiếp đến dây băng tải.

Hệ thống điều khiển:

Bao gồm các thiết bị như biến tần, PLC, cảm biến, công tắc hành trình,… Có nhiệm vụ điều khiển tốc độ, hướng di chuyển, dừng khẩn cấp và các chức năng khác của băng tải.

Vách ngăn (tùy chọn):

Được lắp đặt dọc theo đường xoắn ốc để ngăn hàng hóa rơi ra khỏi băng tải. Thường được làm từ nhựa hoặc kim loại.

Ứng dụng của băng tải xoắn ốc

Băng tải xoắn ốc được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng tiết kiệm không gian và vận chuyển hàng hóa hiệu quả theo phương thẳng đứng. Sau đây là những ứng dụng phổ biến:

Ngành thực phẩm và đồ uống:

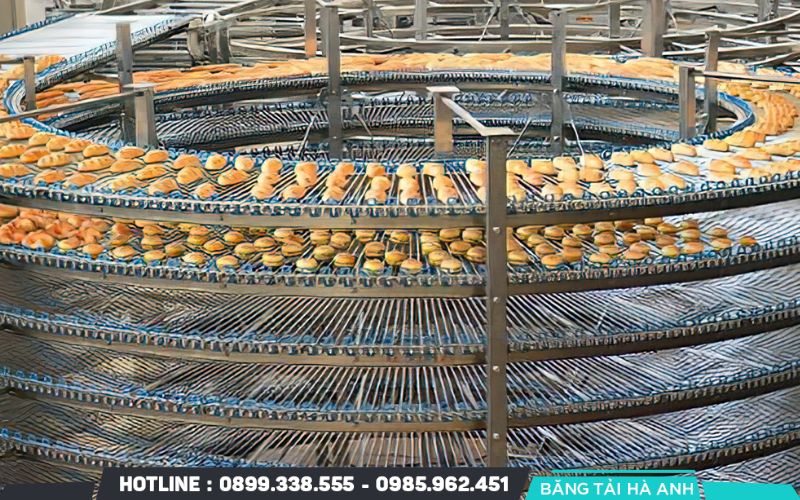

• Làm mát và đông lạnh thực phẩm: Băng tải xoắn ốc được sử dụng để làm mát bánh mì, bánh ngọt, pizza, và các sản phẩm thực phẩm khác sau khi nướng hoặc chế biến. Cấu trúc xoắn ốc giúp kéo dài thời gian lưu lại của sản phẩm trên băng tải, tạo điều kiện cho quá trình làm mát hoặc đông lạnh diễn ra hiệu quả hơn.

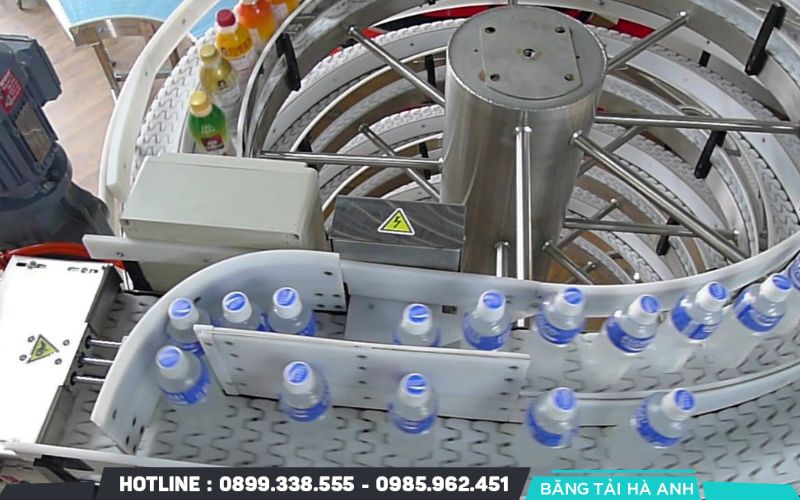

• Vận chuyển chai, lon, hộp: Trong các nhà máy sản xuất đồ uống, băng tải xoắn ốc được sử dụng để vận chuyển chai, lon, hộp carton giữa các công đoạn sản xuất, ví dụ như từ dây chuyền chiết rót đến khu vực đóng gói.
• Sắp xếp và phân loại sản phẩm: Băng tải xoắn ốc có thể được tích hợp với hệ thống phân loại để sắp xếp và phân loại sản phẩm theo từng loại hoặc kích thước.

Ngành dược phẩm và mỹ phẩm:

• Vận chuyển thuốc, viên nang, chai lọ: Băng tải xoắn ốc được sử dụng để vận chuyển thuốc viên, viên nang, chai lọ và các sản phẩm dược phẩm khác giữa các công đoạn sản xuất và đóng gói.
• Vận chuyển mỹ phẩm: Tương tự như ngành dược phẩm, băng tải xoắn ốc cũng được sử dụng để vận chuyển các sản phẩm mỹ phẩm như kem dưỡng da, sữa tắm, dầu gội,…

Ngành logistics và kho bãi:

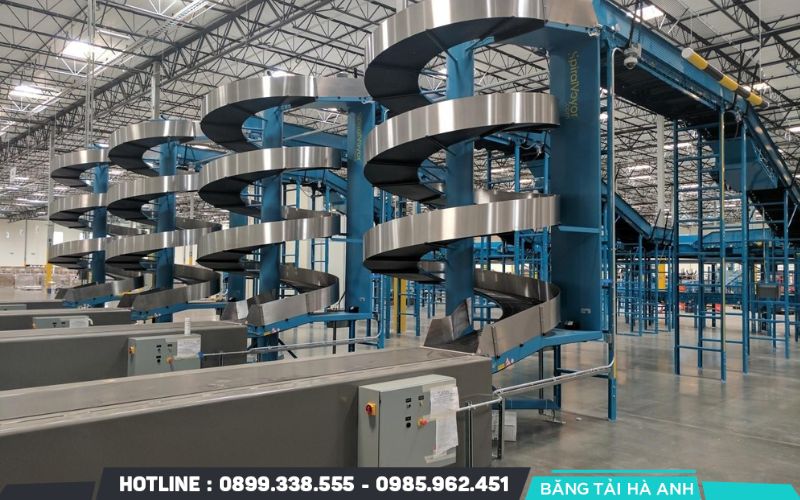

• Vận chuyển hàng hóa giữa các tầng: Trong các kho hàng nhiều tầng, băng tải xoắn ốc là giải pháp lý tưởng để vận chuyển hàng hóa lên xuống giữa các tầng một cách nhanh chóng và hiệu quả, tiết kiệm không gian so với việc sử dụng thang máy hoặc xe nâng.
• Phân loại và tập kết hàng hóa: Băng tải xoắn ốc có thể được sử dụng để phân loại và tập kết hàng hóa theo từng khu vực lưu trữ hoặc theo đơn hàng.

Ngành in ấn và xuất bản:

• Vận chuyển sách, báo, tạp chí: Băng tải xoắn ốc được sử dụng để vận chuyển sách, báo, tạp chí giữa các công đoạn in ấn, đóng gói và phân phối.

Các ngành công nghiệp khác:

• Ngành sản xuất lốp xe: Vận chuyển lốp xe giữa các công đoạn sản xuất.
• Ngành bưu chính và chuyển phát nhanh: Vận chuyển bưu kiện, thư tín.

Nguyên lý hoạt động của băng tải

Băng tải xoắn ốc hoạt động dựa trên nguyên lý chuyển động xoắn ốc liên tục, đưa hàng hóa di chuyển theo phương thẳng đứng (lên hoặc xuống) một cách hiệu quả.

Truyền động

Một động cơ điện (thường là động cơ giảm tốc) cung cấp lực quay. Lực quay này được truyền đến trục trung tâm thông qua hệ thống truyền động, có thể là:

• Hộp giảm tốc: Giảm tốc độ vòng quay của động cơ và tăng mô-men xoắn, giúp băng tải hoạt động ổn định và mạnh mẽ.
• Dây curoa hoặc xích tải: Truyền chuyển động từ hộp giảm tốc đến trục trung tâm hoặc trực tiếp đến dây băng tải.

Chuyển động xoắn ốc

Khi trục trung tâm quay, dây băng tải hoặc máng tải được quấn quanh trục cũng chuyển động theo hình xoắn ốc. Chính chuyển động xoắn ốc này tạo ra một đường dẫn liên tục cho hàng hóa di chuyển lên hoặc xuống.

Vận chuyển hàng hóa

• Hàng hóa được đặt lên dây băng tải hoặc máng tải ở điểm đầu (thường là điểm thấp nhất).
• Khi dây băng tải hoặc máng tải di chuyển theo đường xoắn ốc, hàng hóa cũng di chuyển theo, từ từ được nâng lên hoặc hạ xuống đến điểm cuối (thường là điểm cao nhất hoặc thấp nhất).
• Lực ma sát giữa hàng hóa và bề mặt dây băng tải hoặc máng tải giữ cho hàng hóa không bị trượt trong quá trình di chuyển.

Ưu điểm của băng tải xoắn ốc

Băng tải xoắn ốc ngày càng được ưa chuộng trong nhiều ngành công nghiệp nhờ những ưu điểm vượt trội so với các hệ thống vận chuyển khác. Dưới đây là những ưu điểm chính của băng tải xoắn ốc:

Tiết kiệm không gian

Đây là ưu điểm nổi bật nhất của băng tải xoắn ốc. So với băng tải nghiêng hoặc thang máy, băng tải xoắn ốc chiếm diện tích mặt bằng ít hơn đáng kể, đặc biệt hữu ích trong các nhà máy hoặc kho hàng có không gian hạn chế. Băng tải xoắn ốc tận dụng chiều cao để vận chuyển hàng hóa theo phương thẳng đứng, giúp tối ưu hóa không gian nhà xưởng.

Vận chuyển liên tục

Băng tải xoắn ốc cho phép vận chuyển hàng hóa một cách liên tục và ổn định, tạo ra dòng chảy sản xuất liền mạch, giúp tăng năng suất và hiệu quả hoạt động. Khả năng vận chuyển liên tục giúp giảm thiểu thời gian chờ đợi và tắc nghẽn trong quá trình sản xuất và vận chuyển.

Giảm thiểu hư hỏng hàng hóa

Chuyển động xoắn ốc êm ái, giảm thiểu rung lắc và va chạm trong quá trình vận chuyển, giúp bảo vệ hàng hóa khỏi bị hư hỏng, đặc biệt quan trọng đối với các sản phẩm dễ vỡ hoặc nhạy cảm. Góc nghiêng được thiết kế tối ưu giúp ngăn chặn sản phẩm bị trượt hoặc lăn ra ngoài trong quá trình vận chuyển.

Linh hoạt và đa dạng ứng dụng

Băng tải xoắn ốc có thể được thiết kế với nhiều kích thước, chiều cao và cấu hình khác nhau để phù hợp với yêu cầu cụ thể của từng ứng dụng và loại hàng hóa. Có thể vận chuyển nhiều loại hàng hóa khác nhau, từ hàng đóng gói (chai, lon, thùng carton) đến hàng rời (bột, hạt) trong nhiều ngành công nghiệp khác nhau.

Hoạt động êm ái và độ ồn thấp

Băng tải xoắn ốc được thiết kế để hoạt động với độ ồn thấp, tạo môi trường làm việc thoải mái hơn cho người lao động. Ma sát thấp trong quá trình vận hành giúp giảm thiểu tiếng ồn và tiết kiệm năng lượng.

Dễ dàng vận hành và bảo trì

Cấu trúc tương đối đơn giản giúp việc vận hành và bảo trì băng tải xoắn ốc trở nên dễ dàng hơn so với các hệ thống phức tạp khác. Việc bảo trì định kỳ đơn giản giúp kéo dài tuổi thọ của băng tải và đảm bảo hoạt động ổn định.

Tiết kiệm năng lượng

Thiết kế tối ưu và ma sát thấp giúp giảm thiểu tiêu thụ năng lượng trong quá trình vận hành.

Phân loại băng tải xoắn ốc

Băng tải xoắn ốc có thể được phân loại dựa trên nhiều tiêu chí khác nhau, bao gồm cấu trúc, vật liệu, ứng dụng và hướng di chuyển. Một số cách phân loại phổ biến bao gồm:

Băng tải xoắn ốc đứng

Thiết kế thẳng đứng, xoắn theo trục dọc. Tối ưu hóa không gian trong các nhà máy nhỏ hoặc khu vực có diện tích hạn chế. Phù hợp cho việc vận chuyển hàng hóa lên cao mà không cần hệ thống thang hoặc băng tải nghiêng.

Băng tải xoắn ốc nghiêng

Được thiết kế với độ nghiêng nhẹ, giúp vận chuyển hàng hóa lên hoặc xuống giữa các tầng một cách liên tục. Thích hợp cho dây chuyền sản xuất cần di chuyển vật liệu giữa các độ cao khác nhau mà không làm gián đoạn quy trình.

Băng tải xoắn ốc hai chiều

Loại băng tải có thể vận hành theo cả hai chiều (lên và xuống). Ứng dụng trong các hệ thống sản xuất linh hoạt, giúp tối ưu hóa luồng vận chuyển.

Băng tải xoắn ốc thực phẩm

Được làm từ vật liệu không gỉ và đáp ứng các tiêu chuẩn vệ sinh an toàn thực phẩm. Ứng dụng phổ biến trong ngành công nghiệp chế biến thực phẩm và đồ uống.

Băng tải xoắn ốc tải trọng nặng

Thiết kế chắc chắn, chịu tải trọng lớn, thích hợp cho ngành công nghiệp nặng như sản xuất thép, xi măng, hoặc vật liệu xây dựng. Động cơ mạnh mẽ, đảm bảo vận hành ổn định trong môi trường khắc nghiệt.

Băng tải xoắn ốc mini

Kích thước nhỏ gọn, phù hợp cho các dây chuyền sản xuất có khối lượng vận chuyển thấp. Dễ dàng lắp đặt và di chuyển tại nơi có không gian làm việc hạn chế.

Hướng dẫn sử dụng và bảo trì băng tải xoắn ốc

Băng tải xoắn ốc là một hệ thống phức tạp, việc sử dụng và bảo trì đúng cách là rất quan trọng để đảm bảo hiệu suất hoạt động, tuổi thọ và độ an toàn. Dưới đây là những hướng dẫn chi tiết:

Hướng dẫn sử dụng

Kiểm tra trước khi vận hành:

• Đảm bảo tất cả các bộ phận đều được lắp đặt chắc chắn và đúng vị trí.
• Kiểm tra hệ thống điện, đảm bảo nguồn điện ổn định và các kết nối an toàn.
• Kiểm tra hệ thống bôi trơn, đảm bảo các bộ phận được bôi trơn đầy đủ.
• Kiểm tra dây băng tải hoặc máng tải, đảm bảo không bị rách, mòn hoặc lệch.
• Kiểm tra các thiết bị an toàn như công tắc dừng khẩn cấp, cảm biến,…

Vận hành:

• Khởi động băng tải theo đúng quy trình.
• Theo dõi hoạt động của băng tải trong quá trình vận hành, chú ý đến tiếng ồn, rung động và nhiệt độ.
• Đảm bảo hàng hóa được đặt lên băng tải một cách đều đặn và đúng vị trí.
• Không vượt quá tải trọng cho phép của băng tải.
• Không cho phép người không có nhiệm vụ tiếp cận gần băng tải khi đang hoạt động.

Dừng hoạt động:

• Dừng hoạt động của băng tải theo đúng quy trình.
• Vệ sinh băng tải sau mỗi ca làm việc hoặc khi cần thiết.
• Ngắt nguồn điện khi không sử dụng băng tải trong thời gian dài.

Hướng dẫn bảo trì

Việc bảo trì băng tải xoắn ốc cần được thực hiện định kỳ và theo kế hoạch để đảm bảo hoạt động ổn định và kéo dài tuổi thọ. Dưới đây là các công việc bảo trì chính:

Kiểm tra băng tải định kỳ (hàng ngày/hàng tuần):

• Kiểm tra trực quan: Kiểm tra dây băng tải/máng tải, con lăn, trục trung tâm, khung băng tải xem có bị mòn, rách, nứt vỡ hoặc biến dạng không.
• Kiểm tra hệ thống bôi trơn: Kiểm tra mức dầu mỡ bôi trơn và bổ sung nếu cần.
• Kiểm tra độ căng của dây băng tải: Đảm bảo dây băng tải không quá căng hoặc quá chùng.
• Kiểm tra hệ thống truyền động: Kiểm tra xích, dây curoa, bánh răng, hộp giảm tốc xem có bị mòn, hỏng hóc hoặc lỏng lẻo không.
• Kiểm tra hệ thống điện: Kiểm tra các kết nối, dây điện, công tắc và các thiết bị điều khiển.
• Vệ sinh băng tải: Loại bỏ bụi bẩn, mảnh vụn và các chất bám dính trên băng tải và các bộ phận.

Bảo trì định kỳ (hàng tháng/hàng quý):

• Kiểm tra và siết chặt các bulông, ốc vít: Đảm bảo tất cả các kết nối được chắc chắn.
• Kiểm tra và điều chỉnh độ thẳng hàng của băng tải: Đảm bảo băng tải chạy đúng hướng.
• Kiểm tra và thay thế các bộ phận bị mòn hoặc hỏng hóc: Ví dụ như con lăn, dây băng tải, xích, bánh răng,…
• Bôi trơn các bộ phận chuyển động: Sử dụng loại dầu mỡ bôi trơn phù hợp.

Bảo trì tổng thể (hàng năm):

• Kiểm tra toàn bộ hệ thống một cách kỹ càng.
• Vệ sinh, bảo dưỡng tất cả các bộ phận.
• Kiểm tra và hiệu chỉnh thông thông số kỹ thuật.
• Thay thế một số bộ phận cần thiết.

Băng tải xoắn ốc là sự lựa chọn hàng đầu cho các doanh nghiệp muốn tối ưu hóa quy trình vận chuyển hàng hóa. Với những ưu điểm như tiết kiệm không gian, tăng hiệu quả sản xuất và ứng dụng linh hoạt trong nhiều ngành nghề, băng tải xoắn ốc không chỉ là thiết bị hỗ trợ mà còn là giải pháp mang lại giá trị kinh tế lâu dài. Nếu bạn đang tìm kiếm một hệ thống băng tải chất lượng và phù hợp với nhu cầu sản xuất, đừng ngần ngại liên hệ với các đơn vị uy tín để được tư vấn và hỗ trợ tốt nhất.
