Kích thước con lăn băng tải chuẩn và cách đo chính xác

Kích thước con lăn băng tải là yếu tố quan trọng quyết định đến hiệu suất hoạt động của hệ thống băng tải. Việc lựa chọn kích thước con lăn phù hợp giúp hệ thống vận hành trơn tru, giảm ma sát, hạn chế hao mòn và đảm bảo khả năng chịu tải tối ưu. Trên thị trường hiện nay, con lăn băng tải có nhiều kích thước khác nhau, đáp ứng đa dạng nhu cầu sử dụng trong các ngành công nghiệp. Việc hiểu rõ thông số kích thước sẽ giúp doanh nghiệp lựa chọn con lăn phù hợp nhất cho từng ứng dụng cụ thể.

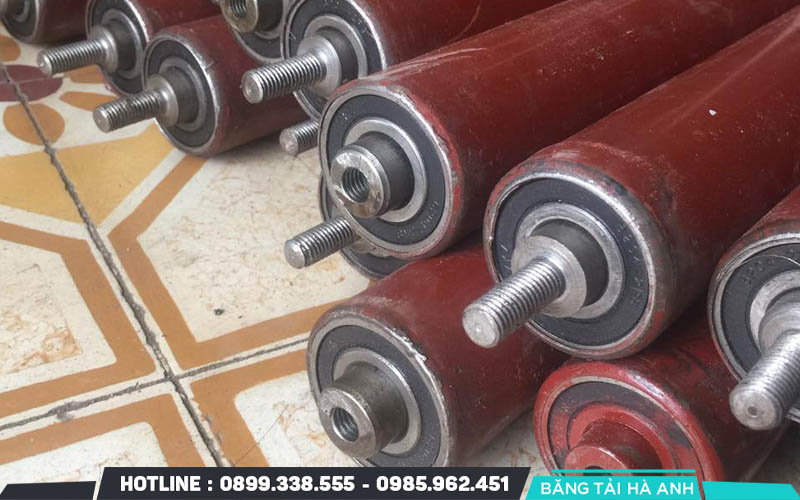

Giới thiệu về kích thước con lăn băng tải

Kích thước con lăn băng tải là một trong những yếu tố quan trọng quyết định hiệu suất hoạt động và tuổi thọ của hệ thống băng tải. Việc lựa chọn kích thước phù hợp giúp hệ thống vận hành ổn định, hạn chế ma sát, giảm tiêu hao năng lượng và đảm bảo khả năng chịu tải tối ưu.

Trên thị trường hiện nay, con lăn băng tải có nhiều kích thước khác nhau để đáp ứng các nhu cầu sử dụng trong công nghiệp, từ vận chuyển hàng hóa nhẹ đến các hệ thống tải trọng lớn trong khai thác khoáng sản hay sản xuất vật liệu xây dựng. Để chọn đúng loại con lăn, người dùng cần hiểu rõ các thông số kỹ thuật cơ bản và tác động của chúng đến hiệu suất vận hành của hệ thống băng tải.

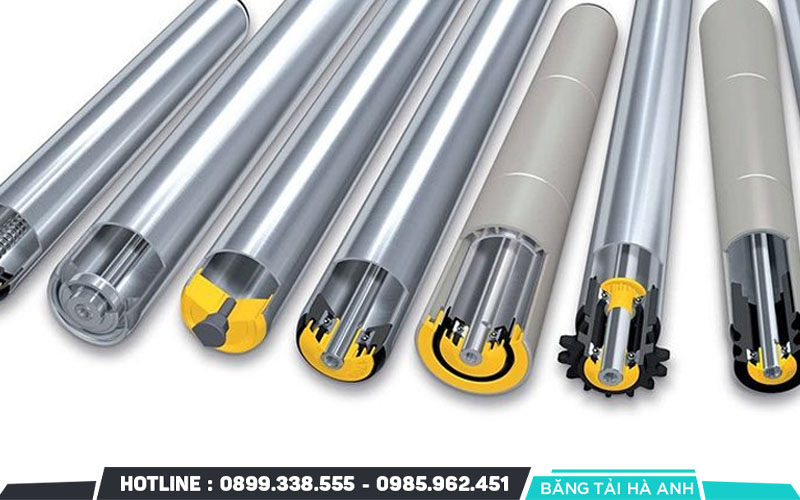

Các thông số kỹ thuật của con lăn băng tải

Mỗi hệ thống băng tải có yêu cầu khác nhau về kích thước con lăn, phụ thuộc vào tải trọng, tốc độ vận hành và điều kiện làm việc. Dưới đây là các thông số kỹ thuật quan trọng cần lưu ý khi lựa chọn con lăn băng tải.

Đường kính con lăn

Đường kính con lăn ảnh hưởng trực tiếp đến khả năng chịu tải và tốc độ vận hành của băng tải. Một số kích thước phổ biến bao gồm:

• Phi 42, phi 49, phi 60: Phù hợp với băng tải nhẹ, tốc độ trung bình, thường được sử dụng trong ngành thực phẩm, điện tử, dệt may.
• Phi 76, phi 89, phi 114: Được dùng cho băng tải có tải trọng trung bình đến nặng, phổ biến trong ngành sản xuất vật liệu, kho vận.
• Phi 133, phi 168: Sử dụng trong ngành khai thác khoáng sản, băng tải chịu tải nặng, môi trường làm việc khắc nghiệt.

Chiều dài con lăn

Chiều dài con lăn được tính toán dựa trên kích thước băng tải và yêu cầu vận chuyển hàng hóa. Chiều dài thông dụng dao động từ 200mm – 2000mm tùy theo ứng dụng.

• Con lăn ngắn thường được dùng trong các hệ thống băng tải linh hoạt, băng tải di động.
• Con lăn dài thích hợp với băng tải cố định, yêu cầu vận chuyển hàng hóa liên tục với khối lượng lớn.

Độ dày vỏ con lăn

Vỏ con lăn quyết định khả năng chịu lực và độ bền của sản phẩm. Độ dày phổ biến gồm 1.5mm, 2mm, 3mm, 5mm.

• Vỏ con lăn mỏng thích hợp cho hệ thống băng tải nhẹ, yêu cầu tốc độ cao.
• Vỏ con lăn dày được sử dụng trong môi trường khắc nghiệt, tải trọng nặng để đảm bảo tuổi thọ lâu dài.

Kích thước trục con lăn

Trục con lăn đóng vai trò quan trọng trong việc truyền động và chịu tải của hệ thống. Các kích thước phổ biến bao gồm 12mm, 15mm, 17mm, 20mm, 25mm.

• Trục nhỏ được sử dụng cho băng tải tốc độ cao, yêu cầu độ chính xác cao.
• Trục lớn giúp tăng khả năng chịu lực, phù hợp với ngành khai thác hoặc sản xuất vật liệu nặng.

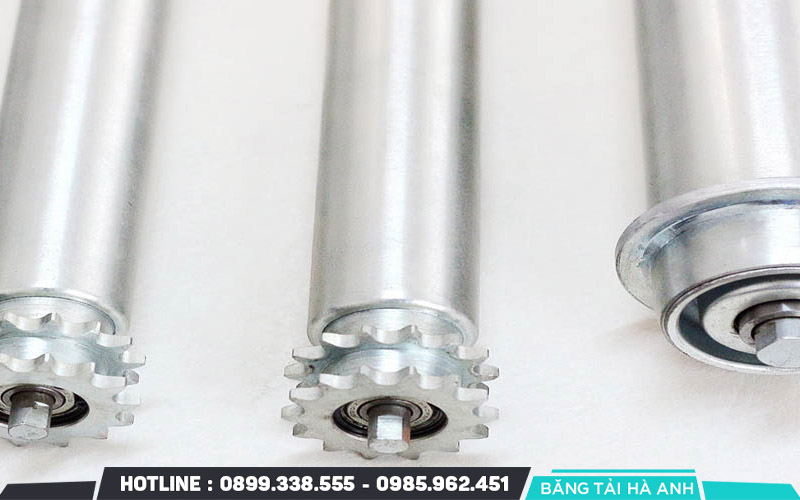

Ảnh hưởng của kích thước con lăn đến hiệu suất vận hành

Kích thước con lăn băng tải ảnh hưởng trực tiếp đến hiệu suất vận hành của hệ thống. Việc lựa chọn đúng kích thước giúp tối ưu hóa khả năng hoạt động, kéo dài tuổi thọ và giảm chi phí bảo trì.

Đường kính con lăn và tốc độ vận hành:

• Đường kính lớn: Giúp giảm ma sát, tăng khả năng chịu tải, phù hợp với băng tải dài và tải trọng lớn.
• Đường kính nhỏ: Hỗ trợ tốc độ cao, phù hợp với hệ thống linh hoạt và không gian nhỏ.

Chiều dài con lăn và độ ổn định:

• Con lăn dài: Giúp phân bố tải trọng đều, giảm rung lắc, thích hợp với băng tải vận chuyển hàng hóa lớn.
• Con lăn ngắn: Phù hợp với hệ thống băng tải nhỏ gọn, nhiều điểm chuyển hướng.

Độ dày vỏ con lăn và khả năng chịu tải:

• Vỏ dày (3mm – 7mm): Chịu tải tốt, phù hợp với môi trường làm việc nặng như khai thác khoáng sản, sản xuất thép.
• Vỏ mỏng (1.5mm – 2mm): Nhẹ hơn, giúp tiết kiệm năng lượng, phù hợp với băng tải nhẹ.

Kích thước trục con lăn và độ bền hệ thống:

• Trục lớn (Ø20 – Ø30mm): Giúp giảm cong vênh, tăng độ bền cho băng tải chịu tải nặng.
• Trục nhỏ (Ø8 – Ø15mm): Được sử dụng trong băng tải tốc độ cao, ít chịu lực.

Cách tính kích thước con lăn băng tải chính xác

Việc tính toán kích thước con lăn băng tải chính xác là yếu tố quan trọng giúp hệ thống vận hành ổn định, tối ưu hóa hiệu suất và kéo dài tuổi thọ của băng tải. Để xác định kích thước con lăn phù hợp, cần xem xét các thông số kỹ thuật quan trọng sau.

Tải trọng của con lăn

Tải trọng là khối lượng tối đa mà con lăn có thể chịu được trong quá trình vận hành. Đây là thông số quan trọng quyết định đến đường kính con lăn, độ dày vỏ con lăn và vật liệu chế tạo. Nếu tải trọng quá lớn mà con lăn không đủ chịu lực, hệ thống có thể bị cong vênh, hư hỏng sớm.

Đường kính con lăn

Đường kính con lăn ảnh hưởng trực tiếp đến khả năng chịu tải, tốc độ vận hành và độ bền của hệ thống. Con lăn có đường kính lớn hơn giúp giảm lực ma sát và kéo dài tuổi thọ của băng tải. Ngược lại, đường kính nhỏ thường được sử dụng cho băng tải có tải trọng nhẹ, tốc độ cao.

Công thức tính đường kính con lăn:

D = (2 x Tải trọng) / (π x Độ nén của vật liệu lăn x Chiều rộng lăn)

Trong đó:

• D: Đường kính con lăn (mm)
• Tải trọng: Khối lượng hàng hóa trên băng tải (kg)
• π: Hằng số toán học (≈3.1416)
• Độ nén của vật liệu lăn: Độ chịu áp lực của bề mặt con lăn
• Chiều rộng lăn: Bề ngang của con lăn

Chiều dài con lăn

Chiều dài con lăn ảnh hưởng đến tốc độ vận hành của băng tải và khả năng phân phối tải trọng đều trên toàn bộ bề mặt. Việc chọn chiều dài con lăn phù hợp giúp hệ thống hoạt động trơn tru, tránh tình trạng lệch băng tải hoặc rung lắc khi vận hành.

Công thức tính chiều dài con lăn:

L = (Tốc độ băng tải x Thời gian hoạt động) + (2 x Chiều dày của vật liệu lăn)

Trong đó:

• L: Chiều dài con lăn (mm)
• Tốc độ băng tải: Vận tốc di chuyển của băng tải (m/s)
• Thời gian hoạt động: Khoảng thời gian vận hành của băng tải
• Chiều dày của vật liệu lăn: Độ dày của lớp bọc ngoài con lăn

Đường kính trục con lăn

Đường kính trục ảnh hưởng đến độ chính xác của con lăn khi lắp đặt vào hệ thống băng tải. Nếu trục quá nhỏ, con lăn có thể bị rung lắc hoặc lệch hướng trong quá trình vận hành. Ngược lại, trục có kích thước phù hợp sẽ giúp hệ thống hoạt động ổn định và tăng độ bền cho băng tải.

Các thông số kỹ thuật khác

Ngoài những yếu tố trên, khi tính toán kích thước con lăn băng tải, cần xem xét các yếu tố sau:

• Độ dày của vật liệu làm con lăn: Quyết định độ bền và khả năng chịu tải.
• Loại vật liệu chế tạo: Thép, inox, nhựa, cao su,… tùy theo môi trường làm việc.
• Độ chính xác gia công: Con lăn cần được sản xuất với độ chính xác cao để đảm bảo vận hành mượt mà.
• Quy trình gia công: Sản xuất bằng công nghệ tiên tiến giúp tăng độ bền và độ chính xác của con lăn.

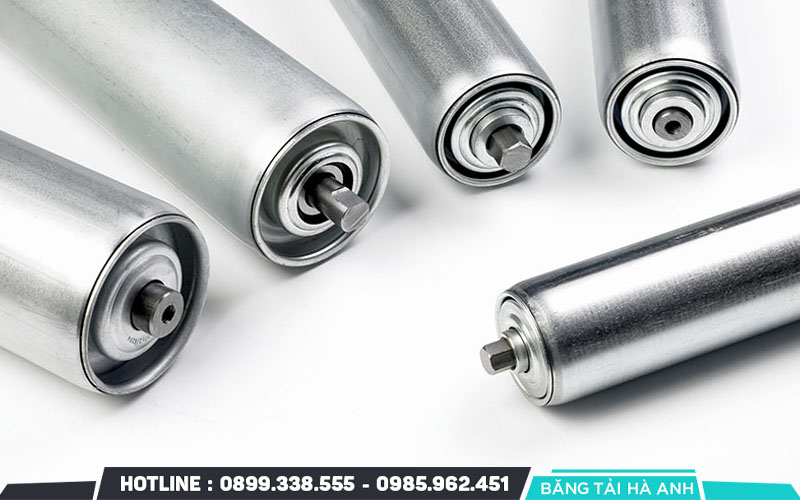

Cách đo kích thước con lăn băng tải chính xác

Dưới đây là các bước hướng dẫn đo kích thước con lăn băng tải chính xác.

Chuẩn bị dụng cụ đo đạc

Trước khi tiến hành đo, cần chuẩn bị đầy đủ các dụng cụ hỗ trợ để đảm bảo kết quả đo chính xác. Các công cụ cần có bao gồm:

• Thước đo thông thường: Dùng để đo chiều dài con lăn.
• Thước vuông: Hỗ trợ đo góc và xác định độ thẳng của con lăn.
• Micrometer: Sử dụng để đo đường kính con lăn với độ chính xác cao.
• Máy đo đường kính: Giúp đo nhanh và chính xác các thông số quan trọng của con lăn.

Các bước đo kích thước con lăn

Đặt con lăn đúng vị trí

Đặt con lăn băng tải lên một bề mặt phẳng, chắc chắn để đảm bảo quá trình đo không bị sai lệch. Đảm bảo con lăn nằm cố định, không bị nghiêng hay di chuyển trong khi đo.

Đo chiều dài con lăn

Sử dụng thước đo hoặc thước vuông để đo chiều dài con lăn từ đầu này đến đầu kia. Đặt thước đo song song với con lăn để tránh sai số. Ghi lại kết quả đo để so sánh với thông số kỹ thuật yêu cầu.

Đo đường kính con lăn

Dùng thước đo đường kính hoặc micrometer để đo đường kính của con lăn. Đặt thước đo tại vị trí chính giữa con lăn để có kết quả chính xác nhất. Nếu micrometer không đủ dài, có thể sử dụng máy đo đường kính để đảm bảo kết quả đo không bị sai lệch.

Kiểm tra độ chính xác

Thực hiện đo lại ít nhất 2-3 lần để đảm bảo kết quả không có sai số. Nếu có nhiều con lăn trong hệ thống, cần đo nhiều mẫu để đảm bảo tính đồng nhất về kích thước. So sánh kết quả đo với thông số kỹ thuật của nhà sản xuất để đảm bảo con lăn phù hợp với băng tải.

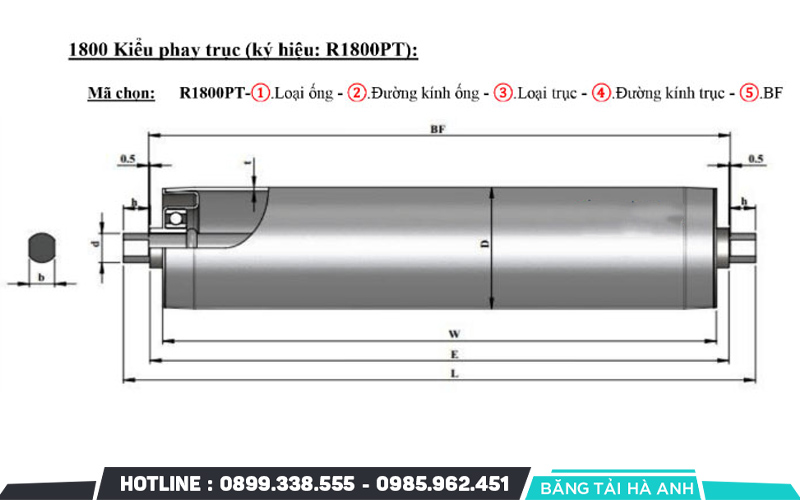

Kích thước con lăn băng tải tiêu chuẩn

Kích thước con lăn băng tải là yếu tố quan trọng giúp người dùng lựa chọn sản phẩm phù hợp với nhu cầu sử dụng và điều kiện vận hành. Dưới đây là các thông số kích thước tiêu chuẩn của con lăn băng tải thường được áp dụng trong công nghiệp.

Đường kính con lăn

Con lăn băng tải có nhiều kích thước đường kính khác nhau, phù hợp với từng loại băng tải và tải trọng hàng hóa. Các đường kính phổ biến gồm: Ø21, Ø32, Ø42, Ø49, Ø60, Ø76, Ø114. Đường kính dao động từ 34mm – 219mm tùy theo nhu cầu sử dụng.

Độ dày vỏ con lăn

Độ dày của vỏ con lăn ảnh hưởng trực tiếp đến khả năng chịu lực và tuổi thọ sản phẩm. Các mức phổ biến từ 2mm – 7mm, thích hợp cho các hệ thống băng tải có tải trọng từ nhẹ đến nặng.

Kích thước trục con lăn

Trục con lăn đóng vai trò quan trọng trong việc truyền động và hỗ trợ băng tải. Các kích thước trục thông dụng: Ø8 – Ø30, đảm bảo độ chắc chắn và khả năng vận hành ổn định.

Chiều dài con lăn

Chiều dài con lăn cần được lựa chọn phù hợp với hệ thống băng tải để tối ưu hiệu suất vận hành. Các mức chiều dài tiêu chuẩn từ 0.1m – 1.2m, tùy thuộc vào loại băng tải sử dụng.

Khả năng chịu tải

Mỗi loại con lăn sẽ có mức chịu tải khác nhau, đảm bảo phù hợp với tải trọng hàng hóa vận chuyển trên băng tải. Các mức tải trọng phổ biến: 50kg, 70kg, 120kg, 180kg, 300kg.

Lựa chọn đúng kích thước con lăn băng tải không chỉ giúp tối ưu hiệu suất vận hành mà còn kéo dài tuổi thọ của hệ thống. Doanh nghiệp cần dựa vào tải trọng, tốc độ vận hành và loại hàng hóa để xác định con lăn phù hợp nhất. Ngoài ra, việc bảo trì định kỳ cũng đóng vai trò quan trọng trong việc duy trì hoạt động ổn định và giảm thiểu sự cố hỏng hóc. Nếu bạn đang tìm kiếm giải pháp tối ưu cho hệ thống băng tải, việc lựa chọn nhà cung cấp uy tín sẽ giúp đảm bảo hiệu quả lâu dài.
