Hướng dẫn lắp đặt băng tải xích nhựa đúng kỹ thuật từ A-Z

Lắp đặt băng tải xích nhựa đúng kỹ thuật là yếu tố quyết định hiệu suất và tuổi thọ của hệ thống băng tải. Chỉ một sai lệch nhỏ trong quá trình lắp ráp cũng có thể làm tăng ma sát, gây mài mòn và giảm độ ổn định khi vận hành. Vì vậy, việc lắp đặt băng tải cần được thực hiện theo đúng quy trình kỹ thuật ngay từ đầu. Bài viết sẽ hướng dẫn lắp đặt băng tải xích nhựa, nêu ra các lỗi thường gặp và các lưu ý quan trọng để hệ thống hoạt động an toàn, bền bỉ.

Chuẩn bị trước khi lắp đặt băng tải xích nhựa

Khâu chuẩn bị quyết định độ chính xác của quá trình lắp đặt băng tải xích nhựa và độ ổn định khi vận hành. Việc kiểm tra đầy đủ thiết bị và linh kiện giúp hạn chế sai sót, giảm thời gian hiệu chỉnh và kéo dài tuổi thọ của hệ thống.

Kiểm tra bản vẽ và thông số kỹ thuật

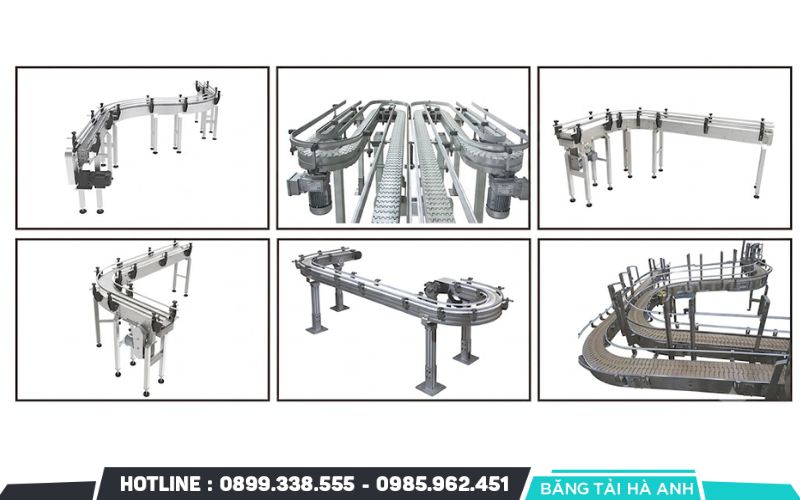

Đối chiếu bản vẽ thiết kế với hiện trạng lắp đặt để xác định đúng kích thước khung, chiều dài băng tải, hướng chuyển động và vị trí các cụm truyền động. Kiểm tra các thông số như bước xích, đường kính bánh nhông, khoảng cách giữa hai trục, tải trọng thiết kế và tốc độ vận hành. Việc xác nhận đúng thông số giúp các bộ phận làm việc đồng bộ và tránh phát sinh sai lệch trong quá trình lắp ráp.

Chuẩn bị khung băng tải, xích nhựa, bánh nhông và ray dẫn hướng

Kiểm tra độ thẳng của khung băng tải, tình trạng bề mặt ray dẫn hướng và độ hoàn thiện của bánh nhông trước khi lắp. Xác nhận xích nhựa đúng chủng loại, đúng bước xích và phù hợp với bánh nhông. Đồng thời, cần bảo đảm tất cả linh kiện không bị cong vênh, nứt gãy, biến dạng hoặc hư hỏng trong quá trình vận chuyển và lưu kho.

Chuẩn bị dụng cụ và kiểm tra linh kiện

Chuẩn bị đầy đủ cờ lê, mỏ lết, thước đo, thước thủy, đồng hồ căn chỉnh, dụng cụ tháo lắp mắt xích và thiết bị siết bu lông theo đúng lực siết nếu cần. Đồng thời, kiểm tra số lượng bu lông, đai ốc, vòng đệm, chốt nối và các phụ kiện đi kèm để bảo đảm không thiếu chi tiết trong quá trình lắp ráp.

Hướng dẫn lắp đặt băng tải xích nhựa chuẩn nhất

Thực hiện đúng hướng dẫn lắp đặt băng tải xích nhựa giúp hệ thống hoạt động ổn định, giảm ma sát và hạn chế hao mòn trong quá trình sử dụng.

Bước 1: Lắp khung băng tải và căn chỉnh độ thẳng

Khung băng tải là nền tảng chịu lực của toàn bộ hệ thống. Đặt khung đúng vị trí theo bản vẽ thiết kế và cố định chắc chắn bằng bu lông hoặc kết cấu liên kết phù hợp. Kiểm tra độ cân bằng theo phương ngang và phương dọc bằng thước thủy hoặc thiết bị đo chuyên dụng. Điều chỉnh sai lệch ngay từ giai đoạn này để tránh hiện tượng lệch xích và tăng ma sát khi vận hành.

Bước 2: Lắp bánh nhông chủ động và bị động

Bánh nhông cần được lắp chính xác để bảo đảm khả năng truyền động. Lắp bánh nhông lên trục chủ động và trục bị động theo đúng chiều lắp của nhà sản xuất. Kiểm tra độ đồng trục giữa hai bánh nhông và siết chặt các chi tiết liên kết theo đúng mô-men quy định. Sau khi hoàn tất, quay thử bằng tay để xác nhận bánh nhông chuyển động nhẹ và không bị đảo.

Bước 3: Lắp ray dẫn hướng

Ray dẫn hướng giữ cho xích di chuyển ổn định trong suốt quá trình vận hành. Lắp ray đúng vị trí theo bản vẽ kỹ thuật và bảo đảm khoảng cách giữa hai ray đồng đều trên toàn bộ chiều dài băng tải. Kiểm tra bề mặt ray để loại bỏ các vị trí cong vênh hoặc gồ ghề có thể làm tăng ma sát. Ray dẫn hướng cần được cố định chắc chắn nhằm hạn chế rung lắc trong quá trình làm việc.

Bước 4: Lắp và nối xích nhựa

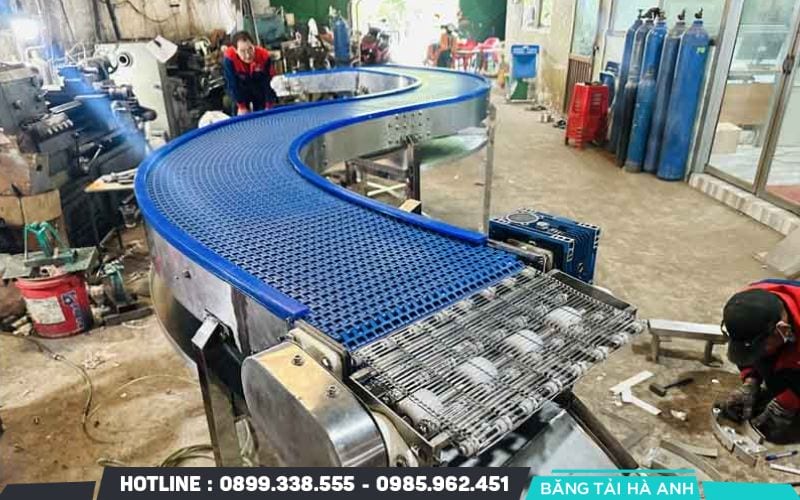

Lắp xích đúng kỹ thuật giúp hệ thống truyền động hoạt động hiệu quả. Đưa xích nhựa vào ray dẫn hướng và đặt lên bánh nhông theo đúng chiều chuyển động. Tiến hành nối các mắt xích bằng chốt chuyên dụng hoặc phụ kiện đi kèm của nhà sản xuất. Sau khi hoàn thành, kiểm tra toàn bộ đường chạy để bảo đảm xích ăn khớp đều với bánh nhông và không bị xoắn hoặc lệch hướng.

Bước 5: Điều chỉnh độ căng và độ đồng tâm

Độ căng và độ đồng tâm ảnh hưởng trực tiếp đến tuổi thọ của băng tải. Điều chỉnh khoảng cách giữa hai trục để đạt độ căng theo thông số kỹ thuật của nhà sản xuất. Xích không nên quá căng hoặc quá chùng nhằm hạn chế mài mòn và hiện tượng nhảy răng. Đồng thời, kiểm tra lại độ đồng tâm giữa xích, bánh nhông và ray dẫn hướng để bảo đảm lực truyền động được phân bố đồng đều.

Bước 6: Chạy thử và hiệu chỉnh

Đây là bước xác nhận toàn bộ hệ thống đã được lắp đặt đúng kỹ thuật. Cho băng tải vận hành không tải trong thời gian ngắn để kiểm tra độ ổn định, tiếng ồn và khả năng ăn khớp của xích với bánh nhông. Sau đó, chạy thử với tải nhẹ và tăng dần đến tải làm việc thực tế. Nếu phát hiện rung lắc, lệch xích hoặc tiếng ồn bất thường, cần dừng hệ thống để hiệu chỉnh trước khi đưa vào vận hành chính thức.

Những lỗi thường gặp khi lắp đặt băng tải xích nhựa

Bên cạnh việc nắm rõ quy trình hướng dẫn lắp đặt băng tải xích nhựa, kỹ thuật viên cũng cần nắm rõ các lỗi thường gặp dưới đây. Việc nhận biết những sai sót phổ biến giúp giảm nguy cơ hư hỏng và bảo đảm hệ thống vận hành ổn định ngay từ khi đưa vào sử dụng.

Lắp sai loại xích hoặc bánh nhông

Mỗi loại xích nhựa được thiết kế với bước xích, chiều rộng và khả năng chịu tải riêng. Nếu sử dụng bánh nhông không đúng bước răng hoặc không tương thích với xích, khả năng ăn khớp sẽ giảm, dẫn đến hiện tượng nhảy răng, mài mòn nhanh và truyền động không ổn định. Trước khi lắp đặt, cần đối chiếu đầy đủ thông số kỹ thuật của hai bộ phận để bảo đảm tính đồng bộ.

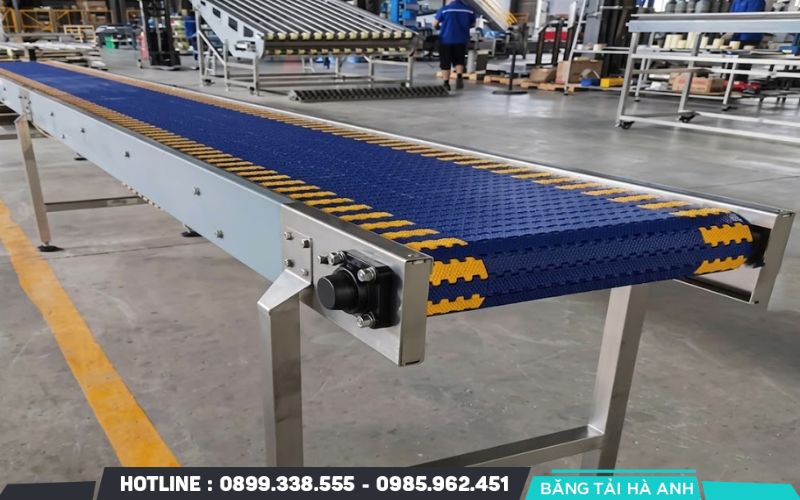

Căn chỉnh sai khiến xích bị lệch

Khi bánh nhông, ray dẫn hướng hoặc khung băng tải không nằm trên cùng một trục, xích sẽ di chuyển lệch sang một bên và tạo ra lực ma sát không đều. Tình trạng này làm mắt xích, ray dẫn hướng và bánh nhông mòn nhanh hơn bình thường, đồng thời gây rung lắc và phát sinh tiếng ồn trong quá trình vận hành.

Điều chỉnh độ căng không đúng tiêu chuẩn

Xích quá căng sẽ làm tăng tải trọng lên bánh nhông, ổ trục và động cơ. Ngược lại, xích quá chùng dễ bị võng, rung hoặc nhảy khỏi bánh nhông khi vận hành. Vì vậy, cần điều chỉnh độ căng theo đúng thông số mà nhà sản xuất khuyến nghị và kiểm tra lại sau khi chạy thử.

Bỏ qua bước chạy thử trước khi đưa vào vận hành

Việc bỏ qua bước chạy thử khiến nhiều lỗi như lệch xích, sai độ căng, bánh nhông ăn khớp không đều hoặc rung lắc không được phát hiện kịp thời. Hệ thống nên được chạy không tải trước, sau đó tăng dần tải trọng để kiểm tra khả năng vận hành và hiệu chỉnh nếu cần.

Lưu ý kỹ thuật quan trọng để tránh lỗi lắp đặt

Tuân thủ các yêu cầu kỹ thuật ngay từ đầu giúp băng tải xích nhựa vận hành ổn định, giảm chi phí bảo trì và kéo dài tuổi thọ của toàn bộ hệ thống.

• Lựa chọn đúng loại xích nhựa và bánh nhông: Sử dụng các linh kiện có cùng bước xích, đúng tải trọng và phù hợp với môi trường làm việc để bảo đảm khả năng truyền động.
• Kiểm tra độ thẳng của khung băng tải: Khung phải được lắp cân bằng và đúng kích thước thiết kế để tránh hiện tượng lệch xích trong quá trình vận hành.
• Căn chỉnh chính xác vị trí bánh nhông: Hai bánh nhông cần đồng trục và nằm trên cùng mặt phẳng để xích ăn khớp đều, giảm ma sát và hạn chế mài mòn.
• Lắp ray dẫn hướng đúng tiêu chuẩn: Ray dẫn hướng cần có khoảng cách phù hợp, bề mặt nhẵn và được cố định chắc chắn để xích di chuyển ổn định.
• Điều chỉnh độ căng xích theo khuyến nghị của nhà sản xuất: Duy trì độ căng phù hợp giúp giảm tải lên hệ thống truyền động và kéo dài tuổi thọ của xích.
• Siết chặt các bu lông và chi tiết liên kết: Kiểm tra đầy đủ các vị trí lắp ghép để tránh hiện tượng rung lắc hoặc lỏng kết cấu khi vận hành.
• Chạy thử trước khi đưa vào sử dụng: Thực hiện chạy không tải và có tải để đánh giá khả năng truyền động, độ rung, tiếng ồn và kịp thời điều chỉnh các sai lệch.
• Lập kế hoạch kiểm tra sau lắp đặt: Theo dõi tình trạng xích, bánh nhông và ray dẫn hướng trong giai đoạn đầu vận hành để phát hiện sớm các dấu hiệu bất thường.

Trên đây là những hướng dẫn lắp đặt băng tải xích nhựa. Việc lắp đặt đúng cách sẽ giúp hệ thống vận hành ổn định, giảm hao mòn và hạn chế chi phí bảo trì trong suốt quá trình sử dụng. Mỗi công đoạn từ chuẩn bị linh kiện, lắp ráp, căn chỉnh đến chạy thử đều cần tuân thủ đúng yêu cầu kỹ thuật. Đồng thời, việc kiểm tra định kỳ sau khi đưa vào vận hành sẽ giúp phát hiện sớm các sai lệch và xử lý kịp thời.
