Dàn con lăn

Dàn con lăn là thiết bị quan trọng trong hệ thống vận chuyển hàng hóa hiện đại. Nhờ khả năng hoạt động linh hoạt và hiệu quả, dàn con lăn được ứng dụng rộng rãi trong nhiều lĩnh vực như sản xuất, kho bãi, logistics. Tùy vào yêu cầu sử dụng mà dàn con lăn có thể được thiết kế với vật liệu, kích thước và cơ chế truyền động khác nhau. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và tiêu chí lựa chọn sẽ giúp doanh nghiệp tối ưu hiệu suất và tiết kiệm chi phí vận hành.

Dàn con lăn là gì?

Dàn con lăn là tập hợp nhiều con lăn được lắp đặt song song trên một khung cố định, tạo thành bề mặt chuyển động dùng để đỡ và di chuyển sản phẩm. Hệ thống này có thể hoạt động tự do bằng trọng lực hoặc được truyền động bằng cơ cấu như motor, dây đai hoặc xích.

Dàn con lăn thường được sử dụng để vận chuyển các loại hàng hóa có đáy phẳng như thùng carton, khay, pallet, túi hoặc kiện hàng. Nhờ khả năng giảm ma sát và hỗ trợ di chuyển nhẹ nhàng, dàn con lăn giúp tiết kiệm sức lao động, rút ngắn thời gian xử lý hàng và tăng hiệu suất làm việc. Đây là một thành phần không thể thiếu trong các hệ thống băng tải hiện đại, góp phần nâng cao mức độ tự động hóa trong sản xuất và logistics.

Cấu tạo của dàn con lăn

Dàn con lăn gồm nhiều bộ phận kết hợp tạo thành một hệ thống vận chuyển ổn định và hiệu quả.

• Ống con lăn: Là lớp vỏ hình trụ tiếp xúc trực tiếp với hàng hóa, thường làm từ thép mạ kẽm, inox hoặc nhựa. Bề mặt có thể nhẵn, nhám hoặc bọc cao su tùy theo ứng dụng.
• Trục, vòng bi và phớt: Trục bằng thép chịu lực giữ cho con lăn quay ổn định. Vòng bi giúp quay mượt và giảm ma sát. Phớt bảo vệ vòng bi khỏi bụi và ẩm.
• Khung giá đỡ: Là bộ khung kim loại cố định toàn bộ con lăn. Làm từ thép sơn tĩnh điện hoặc inox, có thể tích hợp thêm chân điều chỉnh độ cao và thanh dẫn hướng.

Phân loại dàn con lăn

Dàn con lăn được phân loại dựa trên vật liệu chế tạo và cách thức hoạt động để phù hợp với từng nhu cầu sử dụng cụ thể trong công nghiệp và logistics.

Theo vật liệu chế tạo

Chất liệu ảnh hưởng trực tiếp đến độ bền, khả năng chịu tải và điều kiện môi trường sử dụng.

• Dàn con lăn thép mạ kẽm: Chống gỉ, chịu lực tốt, phù hợp với môi trường khô ráo và tải trọng trung bình đến nặng.
• Dàn con lăn inox: Chống ăn mòn cao, dùng trong ngành thực phẩm, dược phẩm, hóa chất và môi trường ẩm ướt.
• Dàn con lăn nhựa (PU, PVC): Nhẹ, giá thành thấp, chống ồn, phù hợp với hàng hóa nhẹ, dễ trầy xước.
• Dàn con lăn bọc cao su: Tăng độ ma sát và giảm va đập, thường dùng cho hàng hóa dễ vỡ hoặc cần kiểm soát tốc độ di chuyển.

Theo chức năng và cơ chế hoạt động

Cách thức hoạt động và mục đích sử dụng giúp xác định rõ loại dàn con lăn phù hợp.

• Dàn con lăn tự do: Không dùng motor, hoạt động dựa vào trọng lực hoặc đẩy tay, thích hợp với hệ thống đơn giản, chi phí thấp.
• Dàn con lăn truyền động: Kết nối con lăn bằng dây đai, xích hoặc motor, vận hành ổn định, phù hợp với hệ thống tự động cần tải nặng và tốc độ cao.
• Dàn con lăn côn: Các con lăn có dạng hình nón, hỗ trợ chuyển hướng hàng hóa trên băng tải cong một cách mượt mà, không lệch tâm.
• Dàn con lăn dẫn hướng: Gắn thêm thanh hướng hai bên, giúp giữ hàng hóa đi đúng vị trí, không trượt khỏi băng tải khi di chuyển.
• Dàn con lăn tích hợp motor (con lăn điện): Mỗi con lăn hoặc một phần cụm con lăn có motor riêng, giúp tiết kiệm không gian, dễ kiểm soát tốc độ và hướng chạy.

Quy trình chế tạo và lắp đặt dàn con lăn

Dàn con lăn muốn hoạt động hiệu quả cần trải qua một quy trình sản xuất và lắp đặt chuẩn xác. Quynh trình bao gồm các bước như sau:

Bước 1: Khảo sát và thiết kế bản vẽ kỹ thuật

Quy trình bắt đầu bằng việc khảo sát yêu cầu thực tế tại nơi lắp đặt như tải trọng, loại hàng hóa, không gian và điều kiện môi trường. Dựa trên các thông số đó, kỹ sư thiết kế bản vẽ dàn con lăn bao gồm kích thước ống, khoảng cách con lăn, chiều dài khung và cơ cấu truyền động nếu có.

Bước 2: Chọn các vật liệu phù hợp

Tùy theo môi trường sử dụng đơn vị sản xuất sẽ chọn loại vật liệu thích hợp như thép mạ kẽm, inox, nhựa PU hoặc PVC. Nếu dàn con lăn dùng trong nhà máy thực phẩm, vật liệu inox sẽ được ưu tiên để chống ăn mòn và dễ vệ sinh. Với hệ thống vận chuyển hàng hóa nặng, thép dày có độ cứng cao là lựa chọn tối ưu.

Bước 3: Gia công và hoàn thiện linh kiện

Ống con lăn được cắt theo kích thước thiết kế, tiện trục, khoan lỗ gắn vòng bi và mài nhẵn bề mặt để đảm bảo độ đồng tâm. Trục con lăn cũng được tiện ren hoặc chốt gài để lắp ráp thuận tiện. Vòng bi được ép chính xác vào hai đầu ống để giúp con lăn quay mượt và giảm ma sát. Sau khi hoàn thiện, các bộ phận được kiểm tra kích thước, độ đồng trục và độ bền cơ học trước khi lắp ráp.

Bước 4: Lắp ráp và kiểm tra toàn bộ hệ thống

Các con lăn sau khi hoàn thiện sẽ được lắp vào khung giá đỡ theo đúng bản vẽ kỹ thuật. Khoảng cách giữa các con lăn được canh chỉnh đều nhau để đảm bảo khả năng di chuyển liên tục và không bị giật. Nếu hệ thống có truyền động, kỹ thuật viên sẽ tiến hành gắn dây đai, motor hoặc xích đúng vị trí và kiểm tra độ căng tiêu chuẩn.

Ưu điểm khi dùng dàn con lăn

Dàn con lăn là giải pháp vận chuyển hiệu quả, tiết kiệm và phù hợp với nhiều môi trường công nghiệp khác nhau.

• Tăng hiệu suất làm việc: Dàn con lăn giúp hàng hóa di chuyển nhanh chóng, liên tục, giảm thời gian xử lý và tăng năng suất. Hệ thống hoạt động ổn định ngay cả với tải trọng lớn hoặc đường cong chuyển hướng.
• Tiết kiệm chi phí vận hành: Hệ thống sử dụng ít nhân công, tiêu tốn năng lượng thấp và dễ bảo trì. Linh kiện đơn giản, dễ thay thế giúp giảm chi phí dài hạn.
• Độ bền cao, ít hư hỏng: Vật liệu chịu lực tốt như thép, inox hoặc nhựa kỹ thuật giúp dàn con lăn hoạt động bền bỉ trong môi trường khắc nghiệt. Vòng bi và phớt bảo vệ giúp giảm hao mòn.
• Dễ lắp đặt, ứng dụng linh hoạt: Dàn con lăn có thể tùy chỉnh theo không gian và mục đích sử dụng, phù hợp với nhiều ngành như thực phẩm, kho vận, điện tử, sản xuất công nghiệp.
• An toàn, giảm rủi ro: Cơ chế vận chuyển ổn định giúp hạn chế rơi vỡ, va đập hàng hóa và giảm tiếp xúc trực tiếp của người lao động với vật nặng hoặc sản phẩm dễ vỡ.

Ứng dụng của dàn con lăn trong thực tế

Dàn con lăn được ứng dụng rộng rãi trong sản xuất, kho vận và hệ thống tự động hóa nhờ khả năng vận chuyển linh hoạt, bền bỉ.

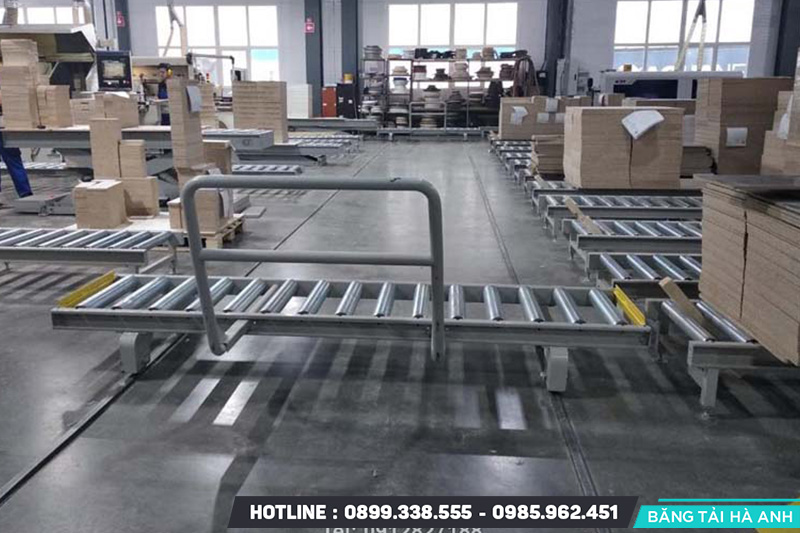

Trong nhà máy sản xuất

Dàn con lăn giúp di chuyển nguyên vật liệu, bán thành phẩm và thành phẩm trong dây chuyền. Các ngành như thực phẩm, dược phẩm, điện tử và bao bì sử dụng phổ biến nhờ khả năng tăng tốc độ xử lý và giảm nhân công.

Trong kho vận

Hệ thống hỗ trợ vận chuyển thùng hàng, pallet giữa các khu vực tiếp nhận, lưu trữ và xuất kho. Dàn con lăn tự do phù hợp với hàng nhẹ, loại có truyền động dùng cho tải nặng và khoảng cách dài.

Trong băng tải cong và phân hướng

Dàn con lăn dạng côn hoặc có dẫn hướng giúp hàng hóa chuyển hướng ổn định tại các đoạn cong hoặc điểm phân loại mà không bị lệch hướng hay va đập.

Trong hệ thống tự động hóa

Dàn con lăn tích hợp motor hoặc cảm biến được dùng trong dây chuyền đóng gói, lắp ráp và kiểm tra chất lượng tự động, nâng cao độ chính xác và hiệu suất toàn hệ thống.

Tiêu chí lựa chọn dàn con lăn phù hợp

Chọn đúng dàn con lăn giúp đảm bảo hiệu quả vận hành, độ bền và tối ưu chi phí trong quá trình sử dụng.

Khối lượng kích thước của hàng hóa

Cần xác định rõ trọng lượng và kích thước trung bình của sản phẩm để chọn loại con lăn chịu tải phù hợp. Dàn con lăn cho hàng nhẹ thường dùng trục nhỏ và ống mỏng, trong khi hàng nặng cần trục lớn, ống dày và khung chắc chắn. Khoảng cách giữa các con lăn cũng phải được tính toán để tránh sản phẩm bị kẹt hoặc võng.

Môi trường làm việc

Mỗi môi trường sẽ yêu cầu vật liệu khác nhau. Với khu vực khô ráo, ít hóa chất, có thể dùng thép mạ kẽm. Trong môi trường ẩm, dễ ăn mòn hoặc yêu cầu vệ sinh cao như thực phẩm và dược phẩm, nên chọn inox. Nếu môi trường có nhiều bụi, dầu hoặc nhiệt độ cao, cần ưu tiên vật liệu chống chịu tốt và có thiết kế kín bảo vệ vòng bi.

Yêu cầu về độ ồn và độ bền

Những nơi có yêu cầu hạn chế tiếng ồn nên dùng dàn con lăn bọc cao su hoặc con lăn nhựa để giảm ma sát. Với dây chuyền hoạt động liên tục, dàn con lăn cần có thiết kế bền vững, sử dụng vòng bi chất lượng cao và hệ thống khung chịu lực tốt để giảm hư hỏng và kéo dài tuổi thọ.

Tính linh hoạt cũng như khả năng mở rộng

Dàn con lăn cần dễ lắp đặt, điều chỉnh hoặc thay đổi cấu hình khi mở rộng dây chuyền. Thiết kế mô-đun sẽ thuận tiện hơn trong việc bảo trì, nâng cấp hoặc tích hợp với các thiết bị khác như cảm biến, motor, thanh dẫn hướng hay băng tải.

Ngân sách đầu tư, chi phí vận hành

Lựa chọn dàn con lăn phù hợp không chỉ dựa vào giá ban đầu mà còn cần tính đến chi phí bảo trì, thay thế và vận hành lâu dài. Nếu cần hệ thống tiết kiệm điện và ít bảo dưỡng, nên ưu tiên loại con lăn tự do hoặc motor tiết kiệm năng lượng.

Bảo trì và thay thế dàn con lăn

Dàn con lăn cần được kiểm tra và bảo dưỡng định kỳ để duy trì hiệu suất vận hành và kéo dài tuổi thọ thiết bị.

Kiểm tra định kỳ các bộ phận

Cần kiểm tra bề mặt ống con lăn, trục, vòng bi và phớt chắn bụi để phát hiện các dấu hiệu mòn, rỉ sét hoặc biến dạng. Nếu vòng bi phát ra tiếng kêu, quay không trơn hoặc lắc trục thì nên thay thế ngay để tránh ảnh hưởng đến toàn hệ thống. Phớt chắn bụi cũng cần được kiểm tra để đảm bảo không bị hở, tránh bụi bẩn và ẩm xâm nhập vào vòng bi.

Vệ sinh và bôi trơn đúng cách

Vệ sinh định kỳ giúp loại bỏ bụi, dầu mỡ cũ và tạp chất bám trên bề mặt con lăn. Đối với vòng bi có thiết kế mở, nên bôi trơn định kỳ bằng mỡ chuyên dụng để giảm ma sát và tránh mài mòn. Không dùng dầu bôi trơn kém chất lượng vì có thể gây đóng cặn hoặc làm hỏng vòng bi.

Thay thế con lăn khi cần thiết

Khi con lăn bị nứt, cong trục hoặc mòn lớp phủ bên ngoài, cần thay mới để không làm gián đoạn quá trình vận chuyển. Thay con lăn cần đúng kích thước, loại vòng bi và chiều dài trục như thiết kế ban đầu. Nên thay thế đồng bộ các con lăn trong cùng vị trí chịu lực để đảm bảo sự đồng đều và ổn định khi vận hành.

Lưu ý trong quá trình bảo trì

Trong quá trình tháo lắp, cần sử dụng đúng dụng cụ kỹ thuật để tránh làm biến dạng trục hoặc hư hỏng vòng bi. Luôn tắt toàn bộ hệ thống khi kiểm tra hoặc thay thế để đảm bảo an toàn. Ghi lại lịch sử bảo trì và các linh kiện đã thay giúp theo dõi hiệu suất và dự đoán thời điểm bảo trì tiếp theo chính xác hơn.

Liên hệ mua hàng dàn con lăn

Quý khách có nhu cầu đặt mua dàn con lăn chất lượng, vui lòng liên hệ:

Hotline: 0899.338.555 – 0985.962.451. Chúng tôi hỗ trợ 24/7 và mang đến nhiều ưu đãi hấp dẫn:

• Tư vấn và thiết kế mô hình băng tải 3D hoàn toàn miễn phí.
• Đội ngũ kỹ thuật hỗ trợ khảo sát, lên phương án thiết kế, cung cấp bản vẽ chi tiết và giải pháp kỹ thuật tối ưu.
• Cung cấp phương án giá phù hợp với từng quy mô doanh nghiệp.
• Sản phẩm đảm bảo chất lượng cao, chính xác theo yêu cầu.
• Thương hiệu uy tín, được tin tưởng bởi hàng trăm doanh nghiệp trên toàn quốc.

Nếu quý khách cần tư vấn về dàn con lăn hoặc hệ thống dây chuyền băng tải, hãy liên hệ ngay với chúng tôi để được hỗ trợ nhanh chóng và hiệu quả.

Dàn con lăn không chỉ giúp tăng tốc độ vận chuyển hàng hóa mà còn góp phần nâng cao hiệu quả sản xuất và tự động hóa quy trình. Với nhiều ưu điểm như độ bền cao, dễ lắp đặt và tiết kiệm chi phí, khi lựa chọn và bảo trì đúng cách, dàn con lăn sẽ đảm bảo hoạt động ổn định, giảm thiểu hư hỏng.
