So sánh con lăn dẫn động vs con lăn chuyển hướng chi tiết

Trong hệ thống băng tải công nghiệp, con lăn dẫn động và con lăn chuyển hướng đều giữ vai trò quan trọng nhưng chức năng hoàn toàn khác nhau. Tuy nhiên, không ít doanh nghiệp vẫn nhầm lẫn giữa hai loại con lăn này khi lựa chọn hoặc lắp đặt thực tế. Điều đó dễ khiến hệ thống hoạt động thiếu đồng bộ, nhanh xuống cấp và phát sinh chi phí sửa chữa không cần thiết. Vậy con lăn dẫn động vs con lăn chuyển hướng khác nhau ở điểm nào? Nên sử dụng ra sao để đạt hiệu quả vận hành tối ưu? Nội dung dưới đây sẽ giúp bạn hiểu rõ từng đặc điểm cụ thể.

Con lăn dẫn động là gì?

Con lăn dẫn động đóng vai trò là bộ phận quan trọng nhất giúp hệ thống băng tải có thể chuyển động liên tục.

Khái niệm và vai trò

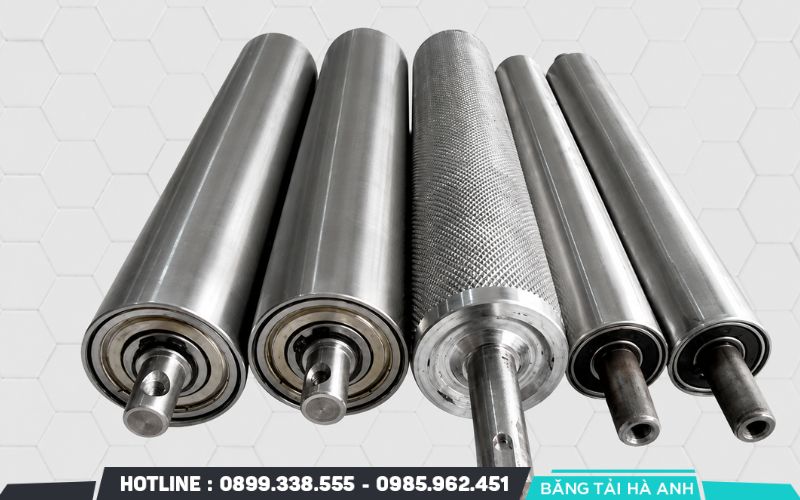

Con lăn dẫn động hay còn gọi là con lăn chủ động hoặc tang chủ động trong hệ thống băng tải. Đây là thiết bị truyền momen lực trực tiếp để kéo hoặc đẩy dây băng di chuyển theo hướng xác định.

• Truyền động năng: Nó tiếp nhận lực từ động cơ để tạo ra chuyển động quay.
• Tạo ma sát: Bề mặt con lăn tiếp xúc với dây băng tạo ra lực ma sát đủ lớn để kéo tải hàng hóa.
• Điều tiết tốc độ: Bộ phận này quyết định vận tốc vận hành của toàn bộ dây chuyền sản xuất.
• Chịu tải trọng: Con lăn phải chịu áp lực trực tiếp từ độ căng của dây băng và khối lượng hàng hóa phía trên.

Cấu tạo đặc trưng và nguyên lý vận hành

Cấu tạo của con lăn dẫn động đòi hỏi sự bền bỉ và độ chính xác cơ khí cao để đảm bảo vận hành thông suốt.

Cấu tạo đặc trưng:

• Vỏ con lăn: Thường làm bằng ống thép đúc hoặc inox có độ dày lớn để chống biến dạng.
• Trục con lăn: Chế tạo từ thép chịu lực, hai đầu trục thiết kế để lắp đặt vào gối đỡ và kết nối với bộ truyền động.
• Hệ thống vòng bi: Sử dụng vòng bi chuyên dụng giúp con lăn quay êm và chịu được tải trọng hướng tâm lớn.
• Lớp bọc bề mặt: Đa số được bọc cao su hoặc vật liệu chống trượt để tăng hệ số ma sát.

Nguyên lý vận hành: Khi động cơ hoạt động, lực xoắn truyền qua hộp giảm tốc đến trục của con lăn dẫn động. Con lăn quay quanh trục cố định và tạo ra lực ma sát tại điểm tiếp xúc với bề mặt dây băng. Lực này thắng được lực cản ma sát nghỉ và kéo dây băng tải chuyển động theo chu trình khép kín.

Các loại con lăn dẫn động phổ biến

Tùy vào môi trường làm việc và loại hàng hóa, đơn vị sản xuất sẽ lựa chọn loại con lăn phù hợp.

• Con lăn dẫn động bọc cao su: Bề mặt được bọc lớp cao su có rãnh hình quả trám hoặc hình chữ V. Loại này tăng độ bám dính tối đa và thoát nước tốt trong môi trường ẩm ướt.
• Con lăn dẫn động bằng thép: Bề mặt kim loại được gia công nhẵn hoặc nhám. Thiết kế này phù hợp cho các hệ thống tải nhẹ hoặc môi trường không yêu cầu lực kéo quá lớn.
• Con lăn dẫn động xích (Sprocket Roller): Hai đầu con lăn có gắn bánh răng xích để kết nối với xích truyền động. Đây là lựa chọn tối ưu cho các băng tải con lăn truyền động trực tiếp để vận chuyển pallet hoặc thùng hàng nặng.
• Con lăn dẫn động tích hợp động cơ (Drum Motor): Động cơ và hộp số nằm gọn bên trong vỏ con lăn. Loại này giúp tiết kiệm không gian và đảm bảo an toàn cao cho người vận hành.

Con lăn chuyển hướng là gì?

Con lăn chuyển hướng đóng vai trò điều chỉnh quỹ đạo và duy trì sự ổn định cho toàn bộ dây băng tải.

Khái niệm và vai trò

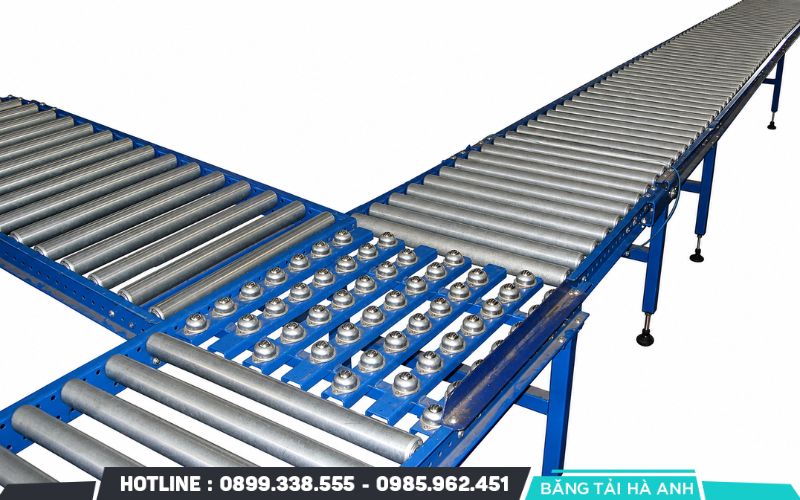

Con lăn chuyển hướng hay còn được gọi là tang bị động hoặc tang đổi hướng trong kỹ thuật cơ khí. Thiết bị này không có chức năng tạo ra lực kéo mà quay theo sự chuyển động của dây băng.

• Chỉnh hướng chuyển động: Nó giúp dây băng thay đổi góc di chuyển hoặc quay ngược trở lại theo chu trình khép kín.
• Duy trì độ căng: Thiết bị hỗ trợ giữ cho dây băng luôn đạt trạng thái căng tối ưu để tránh hiện tượng trượt hoặc võng băng.
• Tăng góc ôm: Con lăn này giúp tăng diện tích tiếp xúc giữa dây băng và con lăn dẫn động để nâng cao hiệu suất truyền động.
• Chống lệch băng: Hệ thống giúp định vị dây băng chạy đúng tâm và không bị tràn ra khỏi khung cơ khí.

Vị trí lắp đặt và khả năng điều hướng dây băng

Vị trí lắp đặt của con lăn chuyển hướng quyết định trực tiếp đến khả năng vận hành ổn định của hệ thống.

• Vị trí cuối băng: Thiết bị thường nằm ở phía cuối đối diện với con lăn dẫn động để đảo chiều dây băng.
• Vị trí uốn cong: Con lăn được đặt tại các điểm cần thay đổi hướng băng từ nằm ngang sang đi lên hoặc đi xuống.
• Vị trí tăng xích: Nó kết hợp với bộ phận đối trọng để điều chỉnh độ căng của dây băng tải trong suốt quá trình làm việc.
• Khả năng điều hướng: Thông qua việc điều chỉnh góc độ của trục con lăn, người kỹ thuật có thể xử lý triệt để hiện tượng dây băng bị xô lệch sang hai bên.

Đặc điểm cấu tạo khác biệt so với con lăn chủ động

Mặc dù có hình dáng tương đồng, con lăn chuyển hướng sở hữu những đặc điểm kỹ thuật riêng biệt để phù hợp với chức năng hỗ trợ.

• Hệ thống truyền lực: Con lăn chuyển hướng không có kết nối với động cơ hay hộp số và không có rãnh then trên trục.
• Bề mặt vỏ: Vỏ con lăn thường được gia công nhẵn và không cần bọc cao su dày như con lăn dẫn động.
• Kích thước đường kính: Đường kính của con lăn này thường nhỏ hơn so với con lăn chủ động để tiết kiệm không gian và chi phí.
• Ổ bi và trục: Trục con lăn chuyển hướng tập trung vào khả năng xoay tự do cực tốt với ma sát nội tại thấp nhất có thể.
• Trọng lượng: Do không phải chịu mô-men xoắn lớn từ động cơ nên kết cấu của nó thường nhẹ hơn đáng kể.

So sánh con lăn dẫn động vs con lăn chuyển hướng

Bảng dưới đây tổng hợp những điểm khác biệt căn bản nhất giữa con lăn dẫn động vs con lăn chuyển hướng, giúp bạn tối ưu hóa chi phí vận hành và bảo trì hệ thống băng tải.

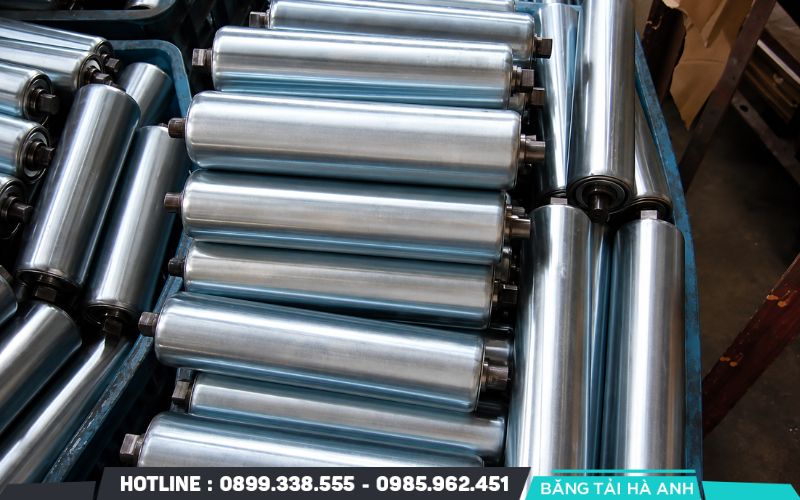

Khi nào cần sử dụng con lăn dẫn động?

Việc xác định đúng thời điểm và vị trí lắp đặt con lăn dẫn động giúp hệ thống vận hành đạt hiệu suất tối đa.

• Thiết lập hệ thống băng tải mới: Bạn cần lắp đặt con lăn dẫn động tại vị trí đầu truyền động để khởi tạo chuyển động cho toàn bộ dây băng.
• Nâng cấp tải trọng vận chuyển: Bạn sử dụng con lăn dẫn động khi hệ thống cần vận chuyển khối lượng hàng hóa lớn hơn mức thiết kế ban đầu.
• Thay đổi chiều dài băng tải: Bạn bổ sung con lăn dẫn động khi kéo dài thêm khoảng cách vận chuyển để bù đắp lực ma sát hao hụt trên đường đi.
• Xử lý sự cố trượt dây băng: Bạn lắp đặt con lăn dẫn động có bọc cao su khi bề mặt tiếp xúc cũ không còn đủ lực ma sát để kéo tải.
• Hệ thống đòi hỏi tốc độ cao: Bạn sử dụng thiết bị này khi quy trình sản xuất yêu cầu tốc độ băng tải nhanh và ổn định hơn mức bình thường.
• Môi trường làm việc dốc: Bạn phải dùng con lăn dẫn động có công suất lớn cho các băng tải vận chuyển hàng hóa lên cao hoặc xuống thấp.
• Tích hợp tự động hóa: Bạn lựa chọn con lăn dẫn động khi cần kết nối hệ thống với biến tần hoặc bộ điều khiển để điều chỉnh tốc độ linh hoạt.

Khi nào cần sử dụng con lăn chuyển hướng?

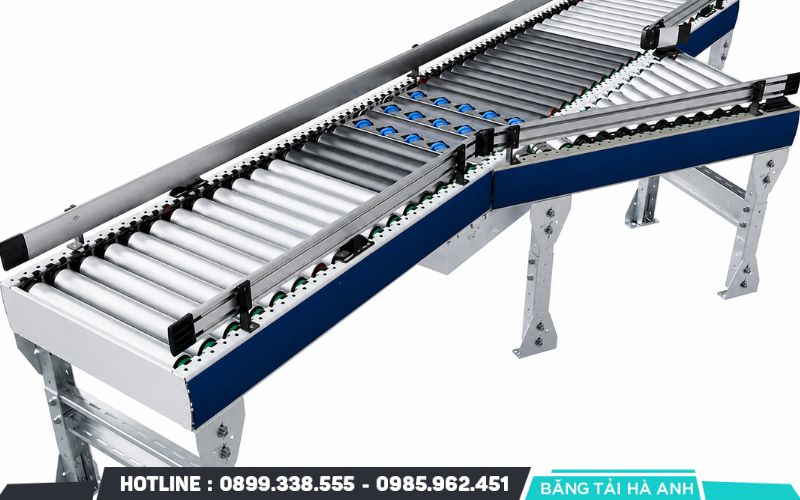

Con lăn chuyển hướng là thành phần không thể thiếu để duy trì sự ổn định và định hình cấu trúc cho mọi hệ thống băng tải công nghiệp.

• Đảo chiều dây băng tải: Bạn sử dụng con lăn này tại vị trí cuối băng để đưa dây băng quay trở lại điểm bắt đầu theo một chu kỳ khép kín.
• Tăng góc ôm cho con lăn dẫn động: Bạn lắp đặt con lăn chuyển hướng gần vị trí tang chủ động để mở rộng diện tích tiếp xúc giữa dây băng và bề mặt con lăn nhằm tăng lực kéo.
• Thay đổi độ cao của băng truyền: Bạn cần dùng thiết bị này tại các điểm chuyển tiếp khi hệ thống thay đổi từ mặt phẳng ngang sang độ dốc hoặc ngược lại.
• Điều chỉnh độ căng của dây băng: Bạn lắp đặt con lăn trong cụm tăng xích đối trọng để duy trì lực căng phù hợp và ngăn chặn hiện tượng dây băng bị võng.
• Xử lý hiện tượng lệch băng: Bạn sử dụng con lăn chuyển hướng có khả năng điều chỉnh trục để định tâm lại dây băng khi chúng có xu hướng chạy tràn ra ngoài khung.
• Tối ưu hóa không gian nhà xưởng: Bạn ứng dụng con lăn này để tạo ra các đoạn uốn cong giúp hệ thống băng tải đi vòng qua các chướng ngại vật hoặc máy móc khác.
• Giảm rung lắc cho dây băng: Bạn bổ sung con lăn tại các quãng đường dài để hỗ trợ dây băng vận hành êm ái và giảm thiểu sự dao động khi không có tải.

Sự khác biệt giữa con lăn dẫn động vs con lăn chuyển hướng nằm ở cơ chế truyền lực và vị trí vận hành. Con lăn dẫn động đóng vai trò nguồn động lực chính trong khi con lăn chuyển hướng hỗ trợ định hình đường đi. Bạn nên kiểm tra định kỳ bề mặt cao su và độ rơ của vòng bi để đảm bảo hiệu suất. Việc lựa chọn đúng chủng loại vật liệu giúp doanh nghiệp giảm thiểu rủi ro dừng máy đột ngột.
