Cách tính dây curoa: Công thức chuẩn xác cho máy móc

Việc xác định chính xác kích thước của các chi tiết truyền động cấu thành nên hiệu suất vận hành bền bỉ cho toàn bộ hệ thống cơ khí. Người kỹ thuật viên cần nắm vững cách tính dây curoa để lựa chọn đúng chủng loại vật tư tương thích với khoảng cách trục puly. Sai số trong quá trình đo đạc toán học sẽ dẫn đến hiện tượng trượt dây hoặc làm quá tải hệ thống vòng bi động cơ. Nội dung dưới đây phân tích các phương pháp tính toán từ lý thuyết đến thực hành trực quan.

Tại sao cần nắm rõ cách tính dây curoa cho máy móc?

Việc tính toán chính xác kích thước dây curoa là bước quan trọng trong thiết kế, bảo trì và thay thế hệ thống truyền động. Thông số phù hợp giúp thiết bị vận hành ổn định, giảm chi phí phát sinh và hạn chế các sự cố do lựa chọn sai linh kiện.

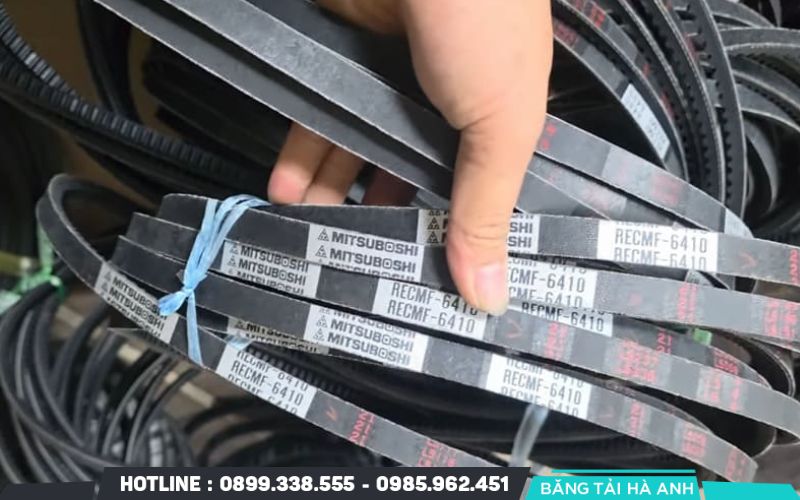

Tránh lựa chọn sai kích thước dây curoa

Mỗi hệ thống truyền động đều yêu cầu chiều dài và chủng loại dây curoa phù hợp với khoảng cách trục và kích thước puly. Việc tính toán chính xác giúp lựa chọn đúng sản phẩm ngay từ đầu, hạn chế tình trạng mua nhầm dây quá dài hoặc quá ngắn.

Kích thước phù hợp còn giúp rút ngắn thời gian lắp đặt, giảm chi phí thay đổi linh kiện và tránh gián đoạn hoạt động của máy móc.

Tối ưu hiệu suất truyền động của hệ thống

Dây curoa được lựa chọn đúng thông số sẽ truyền lực hiệu quả giữa các puly. Hệ thống vận hành ổn định hơn và giảm nguy cơ xảy ra hiện tượng trượt hoặc mất tải trong quá trình làm việc.

Hiệu suất truyền động được duy trì ở mức tối ưu giúp thiết bị đạt công suất thiết kế và giảm tổn thất năng lượng trong quá trình vận hành.

Tăng tuổi thọ dây curoa và puly truyền động

Dây curoa có kích thước phù hợp sẽ phân bố lực đều trên bề mặt tiếp xúc với puly. Điều này giúp giảm áp lực cục bộ, hạn chế mài mòn và kéo dài tuổi thọ của các bộ phận trong hệ thống.

Ngược lại, dây quá căng hoặc quá chùng có thể làm tăng tải trọng lên ổ trục, puly và động cơ. Việc tính toán chính xác ngay từ đầu giúp giảm nguy cơ hư hỏng và tối ưu chi phí bảo trì trong dài hạn.

Hỗ trợ công tác bảo trì và thay thế thiết bị

Việc nắm rõ cách tính dây curoa giúp kỹ thuật viên nhanh chóng xác định thông số cần thiết khi bảo dưỡng hoặc thay mới. Quá trình lựa chọn linh kiện trở nên chính xác hơn, hạn chế sai sót và rút ngắn thời gian dừng máy.

Đây cũng là cơ sở quan trọng để đảm bảo hệ thống luôn duy trì trạng thái vận hành ổn định và đáp ứng yêu cầu kỹ thuật trong thực tế sản xuất.

Hai cách tính chiều dài dây curoa

Việc xác định chính xác chiều dài dây curoa giúp lựa chọn đúng sản phẩm, đảm bảo hiệu quả truyền động và hạn chế sai sót trong quá trình lắp đặt. Tùy theo điều kiện thực tế, người dùng có thể áp dụng phương pháp đo trực tiếp hoặc tính toán bằng công thức kỹ thuật.

Cách tính dây curoa bằng việc đo puly

Đây là phương pháp đơn giản, phù hợp khi hệ thống đã được lắp đặt và có thể tiếp cận trực tiếp các puly truyền động.

Các bước thực hiện như sau:

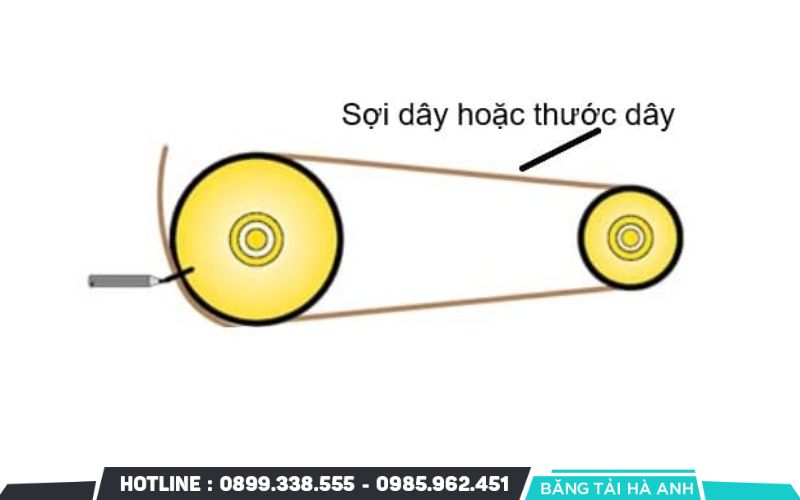

• Bước 1: Dùng một sợi dây mềm quấn quanh toàn bộ đường đi của dây curoa trên hai puly.
• Bước 2: Kéo căng sợi dây để mô phỏng trạng thái làm việc thực tế.
• Bước 3: Đánh dấu vị trí hai đầu dây giao nhau.
• Bước 4: Tháo dây ra và đo khoảng cách giữa hai điểm đánh dấu.

Kết quả đo được chính là chiều dài mép trong của dây curoa cần sử dụng. Phương pháp này có ưu điểm là nhanh chóng, dễ thực hiện và không yêu cầu tính toán phức tạp.

Cách tính dây curoa bằng công thức tính chuẩn xác

Phương pháp tính toán phù hợp trong quá trình thiết kế hoặc khi cần xác định chính xác chiều dài dây dựa trên thông số kỹ thuật của hệ thống.

Áp dụng công thức tiêu chuẩn:

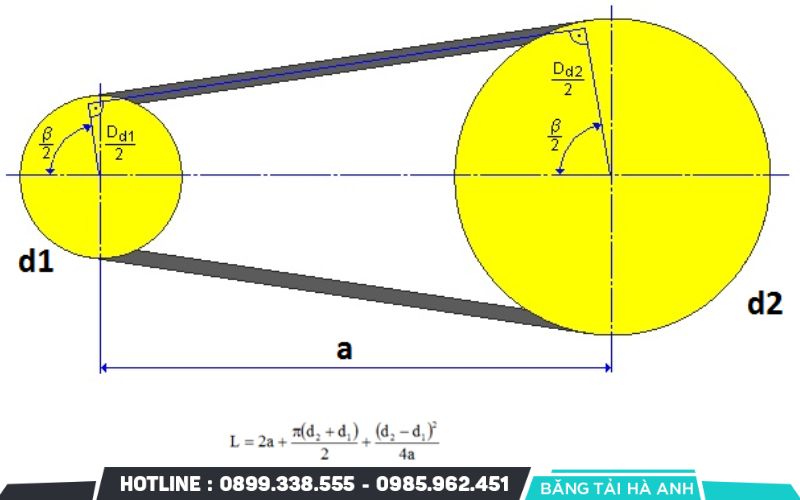

Li = 2a + (3,14 × (d1 + d2))/2 + ((d2 – d1)²)/(4a)

Trong đó:

• Li: Chiều dài mặt trong của dây curoa.
• a: Khoảng cách giữa tâm hai puly.
• d1: Đường kính puly nhỏ.
• d2: Đường kính puly lớn.

Tất cả thông số cần sử dụng cùng một đơn vị đo để đảm bảo độ chính xác của kết quả.

Khi hai puly có cùng đường kính, công thức có thể rút gọn thành:

Li = 2a + 1,57 × (d1 + d2)

Ví dụ:

Khoảng cách tâm hai puly là 100 cm, đường kính puly nhỏ là 10 cm và đường kính puly lớn là 40 cm.

Áp dụng công thức tính toán, chiều dài dây curoa thu được xấp xỉ 280,75 cm.

Khi lựa chọn dây thực tế, nên dự phòng thêm khoảng 1% đến 2% chiều dài để thuận tiện cho quá trình căn chỉnh độ căng sau lắp đặt.

Cách đọc thông số dây curoa

Thông số được in trên bề mặt dây curoa giúp xác định chính xác chủng loại, kích thước và tiêu chuẩn kỹ thuật của sản phẩm. Việc đọc đúng ký hiệu giúp lựa chọn dây thay thế phù hợp và tránh nhầm lẫn trong quá trình mua hàng.

Cách đọc thông số dây curoa thang

Dây curoa thang hay dây đai chữ V thường có ký hiệu gồm phần chữ và phần số.

Phần chữ thể hiện tiết diện và chủng loại dây:

• Dây curoa thang cổ điển: FM, A, B, C, D, E.
• Dây curoa thang cải tiến: SPZ, SPA, SPB, SPC.
• Dây curoa siêu chịu tải: 3V, 5V, 8V.

Phần số thể hiện chiều dài hoặc chu vi của dây.

Ví dụ:

Dây curoa A50 có nghĩa là dây thuộc tiết diện A và có chiều dài danh nghĩa 50 inch.

Chiều dài quy đổi:

50 × 25,4 = 1270 mm

Việc xác định đúng tiết diện và chiều dài giúp dây hoạt động ổn định và tương thích với hệ thống puly hiện có.

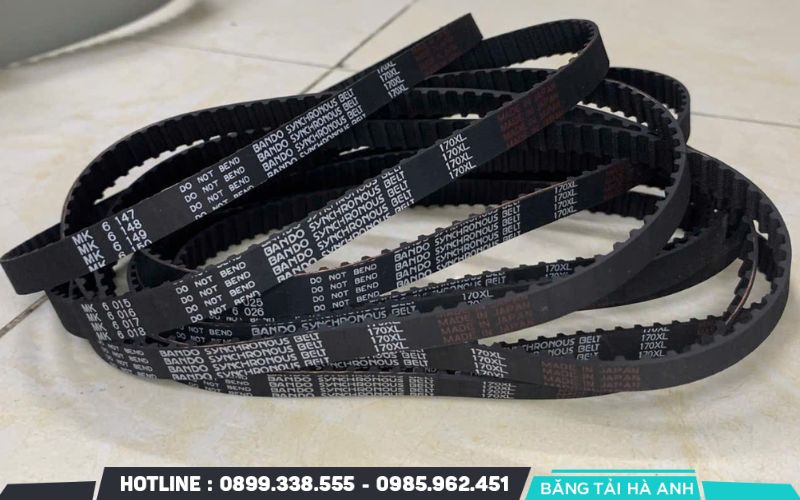

Cách đọc thông số dây curoa răng

Dây curoa răng, còn gọi là Timing Belt, sử dụng hệ thống ký hiệu riêng để phân biệt bước răng và kích thước sản phẩm.

Phần chữ thể hiện kiểu răng:

• Dây răng vuông: MXL, XL, L, H, XH, XXH.
• Dây răng tròn: S3M, S5M, S8M, S14M, S20M.
• Dây răng T và AT: T5, T10, AT5, AT10.

Phần số thể hiện chiều dài dây và bản rộng dây theo tiêu chuẩn của nhà sản xuất.

Ví dụ, ký hiệu S8M-800-30 thường cho biết:

• S8M là bước răng 8 mm.
• 800 là chiều dài danh nghĩa của dây.
• 30 là bản rộng dây 30 mm.

Việc đọc chính xác các ký hiệu này giúp lựa chọn đúng dây curoa răng cho từng ứng dụng cơ khí, tự động hóa và truyền động đồng bộ.

Những lưu ý khi áp dụng cách tính dây curoa

Việc tính toán chiều dài dây curoa cần được thực hiện cẩn thận để đảm bảo kết quả chính xác và phù hợp với điều kiện vận hành thực tế. Một sai số nhỏ trong quá trình đo hoặc tính toán cũng có thể ảnh hưởng đến hiệu suất của toàn bộ hệ thống truyền động.

• Sử dụng thống nhất một đơn vị đo lường: Tất cả thông số như đường kính puly, khoảng cách tâm trục và chiều dài dây cần được quy đổi về cùng một đơn vị như mm, cm hoặc inch trước khi tính toán.
• Đo chính xác đường kính làm việc của puly: Kích thước cần sử dụng là đường kính làm việc của puly tại vị trí tiếp xúc với dây curoa, không phải đường kính ngoài của toàn bộ puly.
• Xác định đúng khoảng cách giữa tâm hai puly: Khoảng cách tâm trục ảnh hưởng trực tiếp đến kết quả tính chiều dài dây. Sai lệch trong bước đo này có thể dẫn đến việc lựa chọn dây không phù hợp.
• Cộng thêm khoảng dự phòng cho quá trình căn chỉnh: Khi lựa chọn dây curoa mới, nên dự phòng thêm khoảng 1% đến 2% chiều dài để thuận tiện cho việc tăng chỉnh độ căng trong quá trình lắp đặt.
• Kiểm tra khả năng điều chỉnh của hệ thống truyền động: Vị trí động cơ hoặc bộ tăng đơ cần có đủ hành trình điều chỉnh để bù lại sự giãn nở tự nhiên của dây trong quá trình sử dụng.
• Không sử dụng dây curoa cũ để làm chuẩn đo mới: Dây đã qua sử dụng thường xuất hiện hiện tượng giãn dài do mỏi vật liệu, khiến kết quả đo không còn phản ánh đúng kích thước ban đầu.
• Đối chiếu thông số với tài liệu kỹ thuật của nhà sản xuất: Việc tham khảo catalogue hoặc bản vẽ kỹ thuật giúp xác nhận lại chiều dài, tiết diện và chủng loại dây trước khi đặt mua.
• Kiểm tra độ đồng tâm và tình trạng puly trước khi lắp dây mới: Puly bị mòn, lệch tâm hoặc hư hỏng có thể làm sai lệch kết quả tính toán và làm giảm tuổi thọ của dây curoa.
• Lựa chọn đúng chủng loại dây cho từng ứng dụng: Dây curoa thang, dây curoa răng và dây curoa dẹt có cấu tạo và nguyên lý hoạt động khác nhau nên không thể thay thế tùy ý.
• Kiểm tra lại độ căng sau khi vận hành thử: Dây curoa mới lắp đặt có thể xuất hiện độ giãn ban đầu. Việc kiểm tra và hiệu chỉnh sau thời gian vận hành giúp hệ thống đạt hiệu suất truyền động tối ưu.

Hiểu rõ cách tính dây curoa giúp tối ưu hóa thời gian bảo dưỡng và hạn chế tối đa các sai hỏng trong quá trình lắp ráp cơ khí. Sự kết hợp giữa công thức toán học tiêu chuẩn và phương pháp đo đạc thủ công mang lại kết quả có độ chính xác cao nhất. Người vận hành nên căn cứ vào catalogue của nhà sản xuất để quy đổi kích thước thực tế sang các mã dây tiêu chuẩn quốc tế. Việc đầu tư thời gian kiểm tra thông số puly trước khi mua sắm cấu kiện là giải pháp kinh tế hiệu quả cho mọi nhà xưởng công nghiệp.
