Hướng dẫn cách lắp ráp băng tải con lăn chuẩn kỹ thuật

Hệ thống vận chuyển bằng con lăn đóng vai trò cốt lõi trong việc tự động hóa luồng hàng hóa tại các nhà máy hiện đại. Tuy nhiên, việc nắm vững cách lắp ráp băng tải con lăn đúng tiêu chuẩn kỹ thuật vẫn là một thách thức đối với nhiều đội ngũ bảo trì. Sự sai lệch chỉ vài milimet trong khâu định vị khung sườn có thể gây ra những hệ lụy nghiêm trọng cho hiệu suất vận hành dài hạn. Một quy trình lắp đặt bài bản không chỉ giúp thiết bị vận hành êm ái mà còn triệt tiêu các rủi ro về mất an toàn lao động.

Tại sao quy trình lắp ráp băng tải con lăn cần độ chính xác cao?

Cách lắp ráp băng tải con lăn đòi hỏi sự tỉ mỉ từ khâu căn chỉnh khung sườn đến việc định vị các vòng bi con lăn. Một sai lệch nhỏ về độ đồng phẳng có thể gây ra hiện tượng hàng hóa bị xê dịch hoặc làm mòn cục bộ các chi tiết truyền động. Dưới đây là những lý do cốt lõi giải thích tại sao độ chính xác lại là ưu tiên hàng đầu trong quy trình này.

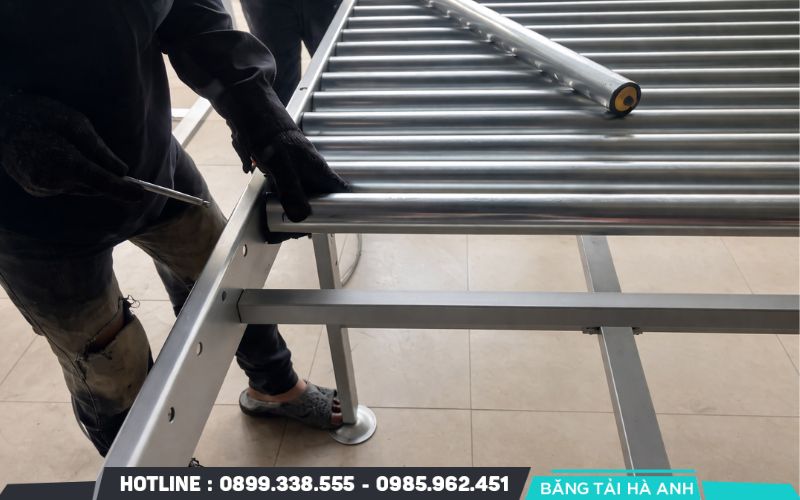

Đảm bảo sự ổn định và an toàn khi vận chuyển hàng hóa

Khi các con lăn không nằm trên một mặt phẳng song song, hàng hóa sẽ có xu hướng bị lệch sang một bên hoặc văng ra khỏi băng tải. Quy trình lắp băng tải roller đúng kỹ thuật giúp triệt tiêu các rung động thừa và ngăn chặn tình trạng kẹt hàng tại các khớp nối. Sự vững chãi của khung sườn kết hợp với sự đồng đều của các trục con lăn đảm bảo an toàn tuyệt đối cho người vận hành xung quanh. Việc kiểm soát tốt độ rung lắc cũng giúp bảo vệ các sản phẩm dễ vỡ hoặc có tính chất nhạy cảm trong quá trình lưu thông.

Tăng tuổi thọ linh kiện và giảm chi phí bảo trì

Nếu các con lăn bị lắp lệch, vòng bi bên trong sẽ phải chịu lực tì đè không cân bằng dẫn đến tình trạng khô dầu và hư hỏng sớm. Việc căn chỉnh đúng độ căng của dây xích hoặc dây curoa truyền động giúp ngăn ngừa hiện tượng trượt bước và đứt gãy đột ngột. Khi thực hiện cách lắp ráp băng tải con lăn chuẩn chuyên gia, doanh nghiệp sẽ tiết kiệm được khoản chi phí lớn cho việc thay thế linh kiện định kỳ. Hệ thống hoạt động mượt mà còn giúp giảm gánh nặng cho động cơ, từ đó tối ưu hóa điện năng tiêu thụ hàng tháng.

Tối ưu hóa hiệu suất vận hành cho toàn bộ dây chuyền

Một quy trình lắp đặt chuẩn giúp giảm ma sát nội tại của hệ thống và cho phép băng tải vận hành ở dải tốc độ tối đa. Các cảm biến và bộ điều khiển sẽ hoạt động chính xác hơn khi hệ thống cơ khí không gặp lỗi kẹt hoặc trễ nhịp do lắp đặt sai lệch. Việc duy trì tính liên tục của dòng chảy hàng hóa giúp doanh nghiệp đáp ứng đúng tiến độ đơn hàng và nâng cao uy tín trên thị trường. Sự chính xác ngay từ bước lắp ráp ban đầu là nền tảng vững chắc cho mọi hoạt động tự động hóa chuyên sâu về sau.

Cách lắp ráp băng tải con lăn

Quy trình lắp đặt đòi hỏi sự kết hợp nhuần nhuyễn giữa kiến thức cơ khí và điện điều khiển. Các kỹ sư cần bám sát bản vẽ thiết kế để đảm bảo tính đồng bộ của toàn bộ linh kiện. Dưới đây là các bước chi tiết để hoàn thiện một hệ thống băng tải chuyên nghiệp.

Bước 1: Chuẩn bị vật tư, thiết bị và dụng cụ hỗ trợ

Khâu chuẩn bị kỹ lưỡng giúp quá trình lắp đặt diễn ra liên tục và tránh các sai sót gây gián đoạn công việc. Kỹ thuật viên cần tập kết đầy đủ các thành phần cơ bản gồm khung băng tải, con lăn, động cơ và tủ điều khiển. Các phụ kiện ghép nối như bu lông, đai ốc, dây xích hoặc dây curoa phải đúng chủng loại và kích thước. Bộ dụng cụ hỗ trợ không thể thiếu bao gồm cờ lê, mỏ lết, tua vít, máy khoan và thước thủy (mức nước). Việc kiểm tra chất lượng linh kiện đầu vào giúp loại bỏ các bộ phận lỗi trước khi đưa vào lắp ráp chính thức.

Bước 2: Lắp đặt khung băng tải

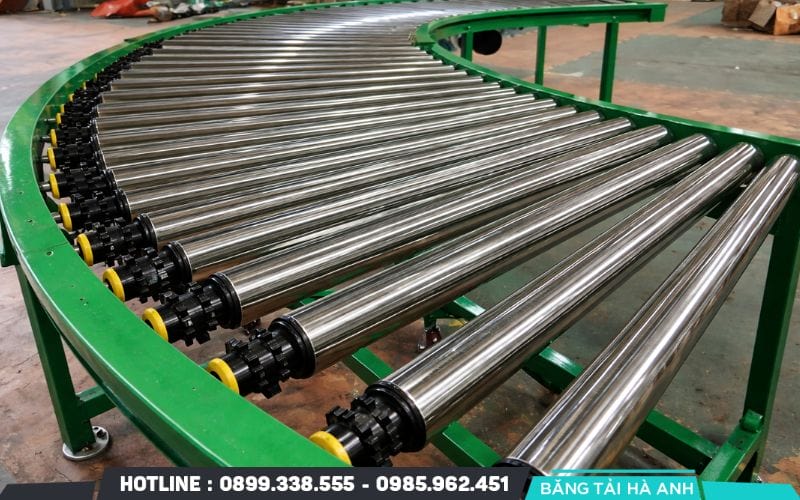

Khung băng tải đóng vai trò là bộ xương chịu lực chính và quyết định độ phẳng của toàn hệ thống. Người thợ tiến hành lắp ráp các thanh thép hoặc hợp kim nhôm để tạo thành khung chính theo bản vẽ. Các mối liên kết bu lông phải được siết chặt để đảm bảo độ vững chãi cho chân băng tải và thành băng. Bạn sử dụng thước thủy để kiểm tra độ cân bằng tuyệt đối giữa hai bên thành và độ dốc theo thiết kế. Nếu khung bị nghiêng hoặc xoắn, các bước lắp đặt con lăn sau đó sẽ không thể đạt độ đồng phẳng.

Bước 3: Hướng dẫn lắp đặt con lăn vào khung băng tải theo từng loại trục

Lắp đặt con lăn đúng cách đảm bảo hàng hóa di chuyển mượt mà và không bị lệch khỏi quỹ đạo. Đối với trục lò xo, bạn nhấn một đầu trục để co lại rồi gài vào lỗ gá trên khung sườn. Với loại trục vát hai đầu, kỹ thuật viên gá trực tiếp vào khe V trên thành băng tải một cách nhanh chóng. Loại trục vít đòi hỏi việc luồn bu lông qua lỗ khung và siết chặt vào ren trong của đầu trục con lăn. Riêng trục phay rãnh bậc cần sử dụng kìm chuyên dụng để lắp phe gài cố định vào rãnh trục. Bạn phải đảm bảo khoảng cách giữa các con lăn phù hợp để hàng hóa luôn được nâng đỡ bởi ít nhất ba con lăn cùng lúc.

Bước 4: Lắp đặt động cơ và hệ thống truyền động

Động cơ là nguồn động lực chính giúp các con lăn quay và đẩy hàng hóa đi tới. Vị trí gắn động cơ phải được cố định chắc chắn trên khung để triệt tiêu rung động khi vận hành. Kỹ thuật viên tiến hành kết nối trục động cơ với các con lăn thông qua hệ thống nhông xích hoặc dây đai truyền động. Độ căng của dây xích cần được điều chỉnh ở mức vừa phải để tránh gây mòn nhanh hoặc làm đứt dây. Việc bôi trơn các khớp nối và nhông truyền lực giúp hệ thống vận hành êm ái và giảm thiểu tiếng ồn cơ khí.

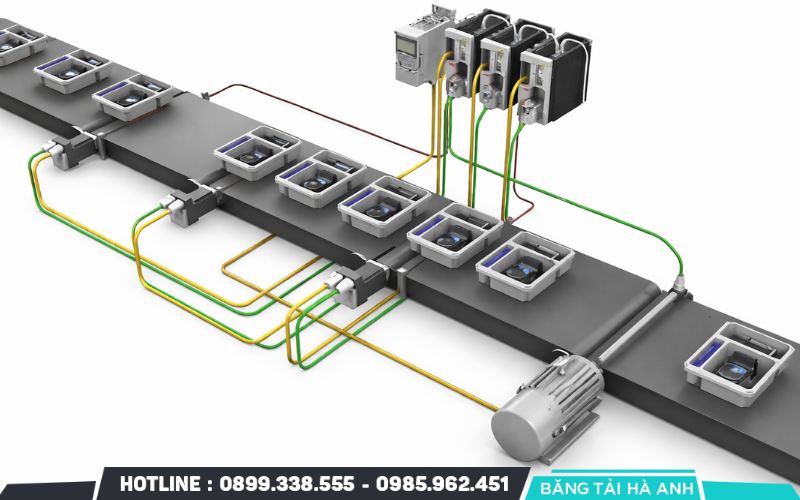

Bước 5: Lắp đặt bộ điều khiển và lập trình vận hành

Bộ điều khiển giúp quản lý tốc độ và đảm bảo an toàn cho toàn bộ quy trình vận hành. Kỹ sư điện thực hiện kết nối dây tín hiệu từ tủ điện đến động cơ và các cảm biến nhận diện hàng hóa. Việc lập trình các tham số như tốc độ chạy, thời gian khởi động mềm và thời gian dừng giúp bảo vệ động cơ. Bạn cần kiểm tra kỹ hệ thống dừng khẩn cấp để đảm bảo băng tải dừng lại ngay lập tức khi có sự cố. Trước khi bàn giao, hệ thống phải trải qua quá trình chạy thử không tải để kiểm tra độ ổn định của toàn bộ các khớp nối cơ khí.

Những lưu ý quan trọng để tránh sai sót khi lắp ráp băng tải con lăn

Quá trình lắp đặt đòi hỏi sự kết hợp giữa kinh nghiệm thực tế và các quy chuẩn cơ khí chính xác để đảm bảo vận hành bền bỉ. Để đảm bảo cách lắp ráp băng tải con lăn đạt hiệu quả tối ưu, bạn cần đặc biệt lưu tâm đến các vấn đề kỹ thuật cốt lõi sau đây.

• Lựa chọn đúng vật liệu con lăn: Ưu tiên sử dụng thép mạ kẽm cho môi trường khô ráo, inox cho thực phẩm và nhựa PVC cho các linh kiện điện tử nhẹ.
• Kiểm tra thông số tải trọng định mức: Xác định chính xác trọng lượng hàng hóa lớn nhất trên mỗi mét tới để tránh gây móp vỏ hoặc gãy trục con lăn.
• Đảm bảo độ đồng phẳng của các con lăn: Sử dụng thước đo chuyên dụng để tất cả các con lăn cùng nằm trên một mặt phẳng giúp hàng hóa không bị văng ra ngoài.
• Căn chỉnh độ căng hệ thống truyền động: Điều chỉnh xích hoặc dây curoa ở mức vừa phải để ngăn ngừa hiện tượng quá nhiệt động cơ và trượt bước truyền lực.
• Kiểm tra độ cân bằng của khung sườn: Sử dụng thước thủy đo tại nhiều điểm để đảm bảo khung không bị xoắn hoặc nghiêng lệch so với mặt sàn nhà xưởng.
• Lưu ý khe hở giữa các con lăn: Tính toán khoảng cách lắp đặt sao cho vật thể luôn tiếp xúc tối thiểu với ba con lăn để duy trì sự ổn định tuyệt đối.
• Vệ sinh sạch sẽ lỗ gá và trục: Loại bỏ hoàn toàn bụi bẩn và ba via tại các vị trí tiếp giáp để con lăn có thể quay tự do mà không bị kẹt cứng.
• Kiểm tra hệ thống an toàn điện: Đảm bảo các kết nối trong tủ điều khiển và nút dừng khẩn cấp được lắp đặt đúng quy trình chống rò rỉ điện.
• Thực hiện chạy thử không tải: Vận hành hệ thống ở nhiều tốc độ khác nhau để phát hiện sớm các tiếng ồn bất thường hoặc rung động cơ khí lạ.

Tóm lại, thực hiện đúng cách lắp ráp băng tải con lăn là yếu tố quyết định đến sự thành công của một dây chuyền sản xuất tự động. Bài viết đã hệ thống hóa trọn vẹn lộ trình từ khâu chuẩn bị khung sườn, lắp đặt các loại trục con lăn đến việc cấu hình bộ điều khiển trung tâm. Việc tuân thủ nghiêm ngặt các lưu ý về tải trọng và vật liệu giúp doanh nghiệp khai thác tối đa công năng của thiết bị.
