Băng Tải Nghiêng Chữ Z

Trong các dây chuyền sản xuất hiện đại, băng tải nghiêng chữ Z ngày càng được ưa chuộng nhờ khả năng vận chuyển vật liệu linh hoạt và tiết kiệm không gian. Nếu bạn đang tìm kiếm một giải pháp vận chuyển vừa hiệu quả vừa bền bỉ, loại băng tải chữ Z chắc chắn sẽ là sự lựa chọn lý tưởng. Cùng tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động và ứng dụng của thiết bị hữu ích này trong bài viết sau.

Băng tải nghiêng chữ Z là gì?

Băng tải nghiêng chữ Z là loại băng tải được thiết kế đặc biệt theo hình dạng chữ Z, với ba phần chính gồm phần nằm ngang dưới, phần nghiêng và phần nằm ngang trên. Cấu trúc này cho phép băng tải vận chuyển vật liệu theo cả chiều ngang lẫn chiều dốc, tối ưu hóa việc di chuyển hàng hóa ở các độ cao khác nhau một cách linh hoạt và hiệu quả.

Điểm nổi bật của băng tải nghiêng chữ Z là khả năng vận chuyển vật liệu theo phương thẳng đứng hoặc theo góc nghiêng lớn, thậm chí lên tới 90 độ, trong khi vẫn đảm bảo vật liệu không bị rơi vãi nhờ hệ thống vách ngăn và thành chắn chắc chắn.

Băng tải chữ Z được chế tạo từ nhiều loại vật liệu khác nhau như thép không gỉ, nhôm định hình hoặc thép sơn tĩnh điện. Phần băng tải sử dụng PVC, PU hoặc cao su tùy theo nhu cầu sử dụng. Đặc biệt, hệ thống chân đỡ linh hoạt có thể điều chỉnh hoặc lắp bánh xe giúp thiết bị dễ dàng di chuyển và lắp đặt trong nhà xưởng.

Ưu điểm nổi bật của băng tải chữ Z

Băng tải nghiêng chữ Z được nhiều doanh nghiệp lựa chọn nhờ sở hữu hàng loạt ưu điểm vượt trội như:

• Tiết kiệm tối đa diện tích nhà xưởng: Thiết kế hình chữ Z cho phép băng tải vận chuyển hàng hóa theo cả phương ngang và phương nghiêng, tận dụng tối đa không gian theo chiều cao.
• Vận chuyển vật liệu ở độ dốc lớn: Băng tải nghiêng chữ Z có thể vận chuyển vật liệu ở độ nghiêng lớn, thậm chí lên tới 90 độ, mà vẫn đảm bảo sự ổn định, hạn chế tối đa tình trạng rơi vãi trong quá trình di chuyển.
• Xử lý vật liệu nhẹ nhàng và an toàn: Thiết kế hệ thống thành chắn và vách ngăn ngang giúp bảo vệ hàng hóa, hạn chế va đập, thích hợp cho việc vận chuyển sản phẩm dễ vỡ hoặc thực phẩm đóng gói.
• Đa dạng vật liệu chế tạo, độ bền cao: Băng tải nghiêng được chế tạo từ thép không gỉ, nhôm định hình hoặc thép sơn tĩnh điện, kết hợp với dây băng PVC, PU hoặc cao su chịu mài mòn, đáp ứng đa dạng yêu cầu sử dụng trong nhiều môi trường làm việc khác nhau.
• Khả năng tùy chỉnh linh hoạt theo nhu cầu: Kích thước, tốc độ băng tải, vật liệu chế tạo và cấu hình hệ thống đều có thể thiết kế riêng theo yêu cầu cụ thể của từng doanh nghiệp, giúp tối ưu hiệu quả sản xuất.
• Dễ dàng bảo trì, vệ sinh: Nhờ cấu trúc đơn giản và vật liệu bền bỉ, băng tải chữ Z dễ dàng tháo lắp, làm sạch, đặc biệt phù hợp với các ngành yêu cầu vệ sinh nghiêm ngặt như thực phẩm, dược phẩm.
• Tăng năng suất, giảm chi phí lao động: Việc tự động hóa quá trình vận chuyển hàng hóa giúp giảm thiểu nhu cầu lao động thủ công, tăng tốc độ sản xuất và nâng cao hiệu quả vận hành tổng thể.
• Ứng dụng đa ngành: Băng tải nghiêng chữ Z có thể ứng dụng rộng rãi trong các ngành công nghiệp từ thực phẩm, dược phẩm, điện tử cho tới nông sản, hóa chất và logistics.

Cấu tạo chi tiết của băng tải

Băng tải nghiêng chữ Z được thiết kế với cấu trúc đặc biệt nhằm tối ưu hóa khả năng vận chuyển hàng hóa ở nhiều độ cao khác nhau.

• Khung băng tải: Khung băng tải được làm từ thép sơn tĩnh điện, inox hoặc nhôm định hình, đảm bảo độ cứng vững và chống ăn mòn hiệu quả trong môi trường công nghiệp.
• Dây băng tải: Dây băng tải làm từ PVC, PU hoặc cao su, được thiết kế dạng gân sóng kèm vách ngăn ngang để giữ vật liệu không bị rơi trong quá trình vận chuyển theo độ nghiêng lớn.
• Bộ truyền động: Bao gồm động cơ điện, bộ giảm tốc và hệ thống con lăn kéo dây băng.
• Bộ phận căng băng: Giúp điều chỉnh độ căng của dây băng, duy trì sự ổn định và kéo dài tuổi thọ cho dây tải trong suốt quá trình vận hành.
• Chân băng tải: Chân khung có thể điều chỉnh độ cao hoặc tích hợp bánh xe di chuyển linh hoạt, thuận tiện cho việc thay đổi vị trí làm việc.
• Thiết bị dẫn hướng và chắn liệu: Gồm các thành chắn, vách ngăn giúp cố định vật liệu, hạn chế rơi vãi khi di chuyển qua các đoạn nghiêng và ngang.

Nguyên lý hoạt động

Băng tải nghiêng chữ Z vận hành dựa trên nguyên lý truyền động liên tục, kết hợp giữa chuyển động ngang và chuyển động nghiêng nhằm đảm bảo khả năng vận chuyển vật liệu hiệu quả ở các độ cao khác nhau.

Khi hệ thống khởi động, động cơ truyền động thông qua bộ giảm tốc sẽ làm quay các con lăn chủ động, kéo theo dây băng tải di chuyển theo hình dạng chữ Z đã định hình sẵn. Vật liệu được nạp vào từ phần nằm ngang dưới, sau đó di chuyển theo hướng nghiêng lên trên thông qua đoạn băng tải có góc dốc phù hợp. Tại khu vực đỉnh, vật liệu được xả ra ở phần nằm ngang trên theo đúng yêu cầu quy trình sản xuất.

Dây băng tải, thường được thiết kế có gân sóng hoặc vách ngăn ngang, sẽ giúp giữ vật liệu ổn định, tránh rơi vãi trong suốt quá trình vận chuyển, đặc biệt ở những đoạn nghiêng lớn. Tốc độ băng tải có thể cố định hoặc điều chỉnh linh hoạt tùy theo đặc tính của sản phẩm và yêu cầu vận hành của từng doanh nghiệp.

Nhờ thiết kế ba đoạn vận chuyển nối tiếp, băng tải nghiêng chữ Z vừa tối ưu hóa việc sử dụng không gian theo chiều dọc, vừa đảm bảo dòng chảy vật liệu liên tục, nhẹ nhàng và chính xác trong quá trình sản xuất.

Phân loại băng tải nghiêng chữ Z phổ biến

Băng tải nghiêng chữ Z có nhiều biến thể khác nhau nhằm đáp ứng đa dạng yêu cầu sản xuất, vận chuyển của từng ngành nghề cụ thể.

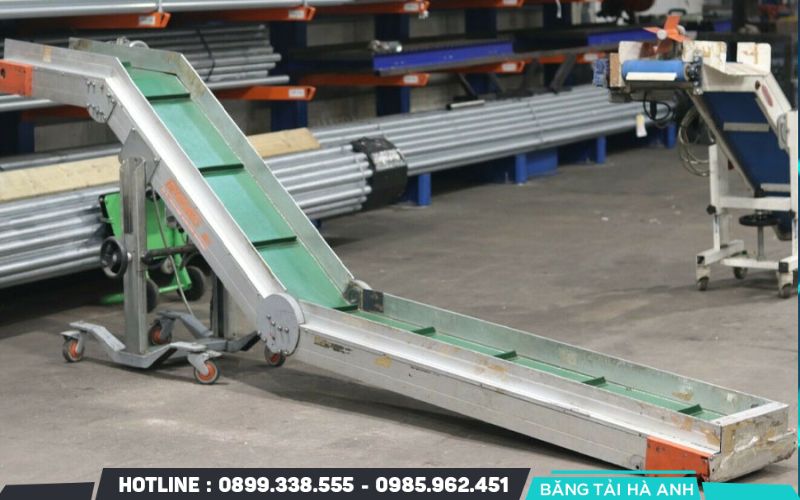

Băng tải chữ Z khung nhôm định hình

Băng tải chữ Z sử dụng khung nhôm định hình được ưa chuộng nhờ trọng lượng nhẹ, dễ dàng lắp đặt và tháo dỡ. Nhôm định hình có khả năng chống gỉ sét, bền bỉ trong nhiều môi trường làm việc khác nhau. Đây là lựa chọn lý tưởng cho các ngành yêu cầu tính thẩm mỹ cao và sự linh hoạt khi thay đổi bố trí sản xuất.

Băng tải chữ Z khung thép sơn tĩnh điện

Băng tải khung thép sơn tĩnh điện mang lại sự chắc chắn, khả năng chịu tải cao và tuổi thọ dài lâu. Lớp sơn tĩnh điện giúp bảo vệ khung khỏi tác động của môi trường như bụi bẩn, ẩm ướt. Loại băng tải này rất phù hợp với các nhà máy sản xuất quy mô lớn, môi trường vận hành khắc nghiệt.

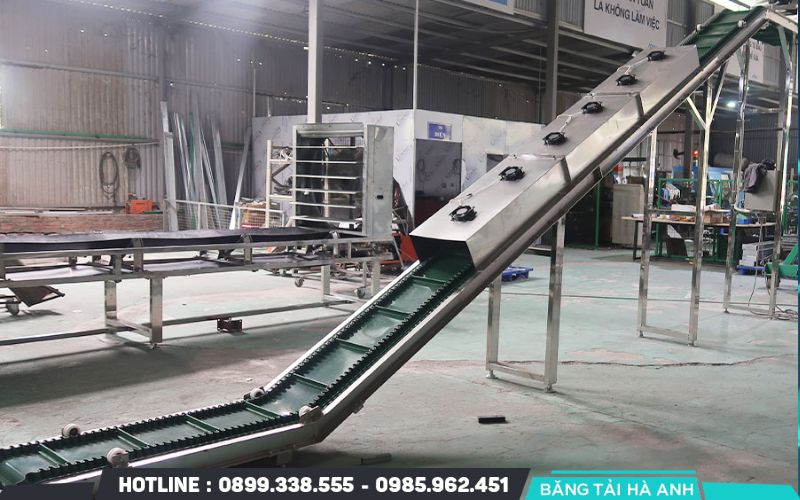

Băng tải chữ Z khung Inox (cho ngành thực phẩm, dược phẩm)

Băng tải chữ Z khung inox được thiết kế dành riêng cho những môi trường yêu cầu tiêu chuẩn vệ sinh nghiêm ngặt như chế biến thực phẩm, dược phẩm. Inox không chỉ chống ăn mòn cực tốt mà còn dễ dàng vệ sinh, đảm bảo an toàn vệ sinh trong quá trình vận chuyển sản phẩm nhạy cảm.

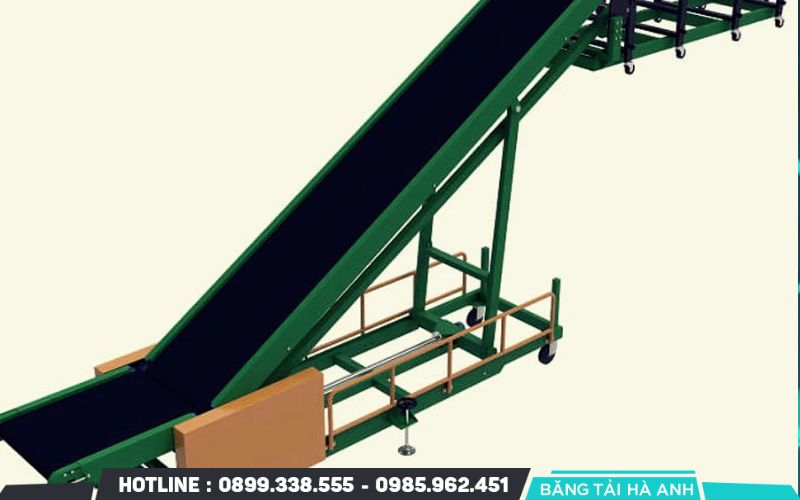

Băng tải chữ Z di động (có bánh xe)

Băng tải chữ Z di động được trang bị hệ thống bánh xe chắc chắn, giúp dễ dàng di chuyển đến các vị trí khác nhau trong nhà xưởng. Đây là giải pháp tuyệt vời cho những doanh nghiệp cần linh hoạt thay đổi dây chuyền hoặc tối ưu hóa không gian làm việc mà không tốn quá nhiều chi phí cố định.

Băng tải chữ Z dây PVC/PU

Băng tải sử dụng dây PVC hoặc PU nổi bật với bề mặt chống bám dính tốt, độ đàn hồi cao và khả năng chịu nhiệt vừa phải. Đây là lựa chọn phổ biến trong các ngành thực phẩm, dược phẩm, linh kiện điện tử vì dễ dàng làm sạch và đảm bảo an toàn cho sản phẩm vận chuyển.

Băng tải chữ Z dây cao su chịu nhiệt/chịu mài mòn

Dây băng cao su chịu nhiệt hoặc chịu mài mòn được sử dụng trong những ngành công nghiệp nặng như khai khoáng, sản xuất xi măng, hóa chất. Loại dây này có độ bền cực cao, chịu được môi trường khắc nghiệt, nhiệt độ cao và tải trọng lớn, đảm bảo vận hành ổn định lâu dài.

Ứng dụng của băng tải nghiêng chữ Z trong công nghiệp

Băng tải chữ Z được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất, bao gồm:

Ngành thực phẩm

Trong ngành thực phẩm, băng tải nghiêng chữ Z được sử dụng để vận chuyển nguyên liệu như hạt, bột, rau quả, bánh kẹo hoặc thực phẩm đóng gói.

Ngành dược phẩm

Băng tải nghiêng chữ Z là giải pháp lý tưởng trong ngành dược phẩm, nơi yêu cầu cao về tiêu chuẩn vệ sinh và kiểm soát sản phẩm. Thiết bị này hỗ trợ vận chuyển viên nén, bột thuốc, chai lọ nhỏ mà không gây lẫn lộn hay hư hỏng.

Ngành điện tử

Trong sản xuất điện tử, băng tải chữ Z đảm nhận vai trò vận chuyển các linh kiện nhỏ như vi mạch, bo mạch, thiết bị điện tử giữa các phân xưởng khác nhau.

Ngành logistics và kho vận

Băng tải nghiêng chữ Z hỗ trợ vận chuyển thùng carton, kiện hàng, bưu kiện trong các trung tâm logistics hoặc kho vận. Băng tải giúp tối ưu việc sắp xếp hàng hóa trên các tầng kệ cao, đồng thời giảm thiểu sức lao động thủ công.

Ngành nông sản

Trong ngành nông sản, băng tải nghiêng chữ Z được sử dụng để vận chuyển các sản phẩm như hạt giống, lúa gạo, cà phê, tiêu… từ khu vực sơ chế lên bồn chứa hoặc các vị trí đóng gói.

Ngành hóa chất, vật liệu xây dựng

Băng tải chữ Z cũng được ứng dụng trong ngành hóa chất và vật liệu xây dựng để vận chuyển các loại bột hóa chất, cát, đá nhỏ hoặc nguyên vật liệu dạng rời.

Các dây chuyền lắp ráp, đóng gói khác

Ngoài các ngành kể trên, băng tải nghiêng còn được ứng dụng trong các dây chuyền lắp ráp, đóng gói tự động. Thiết bị hỗ trợ vận chuyển linh kiện, bán thành phẩm giữa các công đoạn, đảm bảo sự liên tục, đồng bộ cho dây chuyền sản xuất.

Tiêu chí lựa chọn băng tải nghiêng chữ Z

Việc lựa chọn băng tải nghiêng chữ Z phù hợp sẽ giúp tối ưu hóa hiệu suất vận hành và đảm bảo tuổi thọ thiết bị. Dưới đây là những tiêu chí cần lưu ý khi lựa chọn.

Xác định đúng nhu cầu vận chuyển

Trước tiên, cần xác định rõ loại vật liệu cần vận chuyển như hạt, bột, viên, sản phẩm đóng gói hay vật liệu nặng. Tính chất của sản phẩm sẽ quyết định lựa chọn vật liệu dây băng, độ dày dây, cũng như kết cấu tổng thể của băng tải.

Lựa chọn kích thước phù hợp

Chiều dài, chiều rộng và độ cao của băng tải phải phù hợp với không gian lắp đặt và yêu cầu vận chuyển. Cần tính toán kỹ khoảng cách vận chuyển, độ cao nâng và diện tích sàn để lựa chọn thiết kế hợp lý, tránh lãng phí hoặc thiếu hụt công suất.

Chọn vật liệu khung băng tải phù hợp

Tùy theo ngành nghề, môi trường làm việc mà lựa chọn khung băng tải từ nhôm định hình, thép sơn tĩnh điện hoặc inox. Với môi trường yêu cầu vệ sinh cao như thực phẩm, dược phẩm, nên ưu tiên khung inox để dễ dàng vệ sinh và chống ăn mòn.

Xem xét loại dây băng tải

Dây băng tải PVC, PU thường phù hợp với sản phẩm nhẹ, cần độ sạch sẽ cao, trong khi dây cao su chịu nhiệt, chịu mài mòn sẽ thích hợp cho ngành công nghiệp nặng. Ngoài ra, cần cân nhắc thiết kế gân sóng, vách ngăn nếu vận chuyển ở độ nghiêng lớn để đảm bảo an toàn cho sản phẩm.

Đánh giá tải trọng và tốc độ vận chuyển

Mỗi dây chuyền sản xuất có yêu cầu riêng về tải trọng và tốc độ. Cần lựa chọn động cơ và hệ thống truyền động phù hợp để đảm bảo băng tải hoạt động ổn định, không quá tải và đạt hiệu quả tối ưu trong vận hành liên tục.

Ưu tiên tính linh hoạt và khả năng tùy chỉnh

Băng tải chữ Z nên được thiết kế linh hoạt để dễ dàng điều chỉnh độ cao, tốc độ hoặc thay đổi vị trí nếu cần thiết. Việc lựa chọn các model có khả năng tùy chỉnh cao sẽ giúp doanh nghiệp dễ dàng thích ứng với sự thay đổi của quy trình sản xuất.

Chú ý đến dịch vụ bảo hành và hậu mãi

Bên cạnh sản phẩm, dịch vụ bảo hành và hỗ trợ kỹ thuật từ nhà cung cấp cũng rất quan trọng. Ưu tiên lựa chọn đơn vị có chính sách bảo hành rõ ràng, hỗ trợ lắp đặt, bảo trì nhanh chóng để đảm bảo quá trình sử dụng không bị gián đoạn.

Bảo trì và bảo dưỡng băng tải chữ Z

Để băng tải nghiêng chữ Z vận hành ổn định và kéo dài tuổi thọ, việc bảo trì và bảo dưỡng định kỳ là yếu tố không thể bỏ qua.

Lập kế hoạch kiểm tra định kỳ

Thiết lập lịch kiểm tra hệ thống băng tải nghiêng chữ Z hàng tuần, hàng tháng hoặc theo chu kỳ vận hành cụ thể giúp phát hiện sớm các dấu hiệu hư hỏng tiềm ẩn. Các bộ phận cần đặc biệt chú ý bao gồm dây băng, con lăn, trục quay, động cơ và hệ thống truyền động.

Vệ sinh băng tải thường xuyên

Dây băng tải, khung máy và khu vực tiếp xúc với nguyên liệu cần được vệ sinh thường xuyên để loại bỏ bụi bẩn, dầu mỡ hoặc cặn bám. Điều này không chỉ giữ cho thiết bị sạch sẽ mà còn hạn chế tình trạng hao mòn và đảm bảo an toàn vệ sinh sản phẩm, đặc biệt trong ngành thực phẩm, dược phẩm.

Kiểm tra và điều chỉnh độ căng dây băng

Dây băng tải cần có độ căng vừa đủ để vận hành hiệu quả. Nếu quá chùng, dây dễ bị lệch, gây trượt; nếu quá căng, dây nhanh bị mòn và làm giảm tuổi thọ. Việc kiểm tra và điều chỉnh định kỳ sẽ giúp duy trì hiệu suất vận chuyển ổn định và kéo dài tuổi thọ của dây băng.

Bôi trơn các bộ phận chuyển động

Các bộ phận như ổ bi, con lăn, bánh răng và trục quay cần được bôi trơn đúng cách theo định kỳ để giảm ma sát, hạn chế hao mòn và tránh sự cố vận hành. Sử dụng đúng loại dầu mỡ chuyên dụng theo khuyến cáo của nhà sản xuất để đảm bảo hiệu quả tốt nhất.

Kiểm tra động cơ và hệ thống điện

Động cơ và hệ thống điện cần được kiểm tra định kỳ về tình trạng hoạt động, dây điện, đầu nối, bảng điều khiển và cảm biến. Phát hiện sớm các hiện tượng bất thường như quá nhiệt, rung lắc hoặc tiếng ồn lạ sẽ giúp ngăn chặn kịp thời các sự cố nghiêm trọng.

Thay thế kịp thời các linh kiện hỏng hóc

Khi phát hiện bộ phận nào có dấu hiệu hư hỏng hoặc mài mòn nặng, cần lập tức thay thế bằng linh kiện chính hãng. Việc trì hoãn thay thế có thể dẫn đến các hư hỏng lan rộng, ảnh hưởng lớn đến toàn bộ hệ thống băng tải nghiêng chữ Z.

Ghi chép và lưu trữ lịch sử bảo trì

Việc ghi chép đầy đủ quá trình bảo trì, các sự cố đã xảy ra và những bộ phận đã được thay thế sẽ giúp quản lý tình trạng thiết bị tốt hơn, từ đó xây dựng kế hoạch bảo dưỡng hiệu quả hơn trong tương lai.

Liên hệ đặt hàng

Băng tải Hà Anh là đơn vị hàng đầu trong nghành chế tạo băng tải công nghiệp và băng tải nghiêng chữ Z. Chúng tôi cam kết sẽ mang đến sự lựa chọn tốt nhất và dịch vụ tốt nhất tới quý khách hàng. Hãy liên hệ với chúng tôi :

✅ Hotline : 0899338555 – 0985962451.

✅ Địa chỉ : Km9+700 Đường Đại Lộ Thăng Long , An Khánh , Hoài Đức , Hà Nội.

✅ Email : haanhtech.ltd@gmail.com.

✅ Website : haanhtech.com

Băng tải nghiêng chữ Z không chỉ giúp doanh nghiệp tối ưu hóa quy trình sản xuất mà còn góp phần giảm thiểu chi phí vận hành, nâng cao năng suất lâu dài. Lựa chọn đúng dòng băng tải phù hợp sẽ giúp doanh nghiệp của bạn vận hành ổn định, an toàn và hiệu quả hơn mỗi ngày. Hãy cân nhắc đầu tư thông minh ngay hôm nay.
