Nội dung của quy trình thiết kế băng tải
Tính toán thiết kế hệ thống băng tải là công việc gồm nhiều bước khác nhau đòi hỏi người kỹ sư phải nắm rõ được từng bước và quy trình thiết kế băng tải cụ thể như sau:
✅ Bước 1: Phân tích sản phẩm cần vận chuyển, tốc độ, trọng tải, môi trường vật liệu để lựa chọn loại băng phù hợp .v.v.
✅ Bước 2: Tính toán kích thước băng tải: Dựa theo năng suất tính toán và năng suất yêu cầu mà định chiều rộng băng nhằm khi vận chuyển vật liệu không bị rơi ra ngoài.
✅ Bước 3: Tính toán chiều dài băng tải: Phụ thuộc vào không gian nhà xưởng và khoảng cách vận chuyển mong muốn.
✅ Bước 4: Tính lực vận tốc băng được xác định sao cho vật liệu không bị thổi bụi hoặc bắn ra hai bên khi máy làm việc.
✅ Bước 5: Tính toán các tang dẫn động, tang bị động: Dựa theo loại băng đã chọn xác định đường kính tang sao cho đảm bảo băng được bền lâu và kết cấu nhỏ gọn nhất.
✅ Bước 6: Tính toán, thiết kế bộ phận đỡ là con lăn hoặc tấm đỡ tùy thuộc vào chiều dài băng yêu cầu để xác định.
✅ Bước 7: Tính toán máng cấp liệu và việc định lượng cấp liệu: Máng cấp liệu được tính sao cho băng làm việc liên tục với lượng nguyên liệu vận chuyển ổn định. Việc điều chỉnh được tiến hành bằng tấm chắn điều chỉnh ở của ra của máng cấp liệu.
✅ Bước 8: Tính toán động cơ, tính toán bộ truyền xích, tính toán bền, tính then, tính chọn ổ lăn dựa trên lý thuyết truyền động cơ khí, sức bền vật liệu.
Phân tích lựa chọn băng tải phù hợp.
Để tính toán được băng tải chính xác, hiệu quả theo đúng mục đích yêu cầu điều đầu tiên chúng ta phải trả lời các câu hỏi như sau:
✅ Loại mặt hàng được xử lý: Những mặt hàng nào sẽ được chuyển tải? Điều này rất quan trọng vì băng tải cần được chế tạo để chuyển tải sản phẩm bạn có và chịu được tải trọng. Mục tiêu của chúng tôi là kết hợp sản phẩm với băng tải phù hợp.
✅ Kích thước, trọng lượng và màu sắc của tất cả các sản phẩm: Kích thước và trọng lượng của sản phẩm được truyền tải là gì? Có nhiều kích thước khác nhau hay chúng có cùng kích thước?
✅ Tải có va đập: Sẽ có sốc (va đập) tải không? Hệ thống băng tải được tải bằng xe nâng hoặc có các sản phẩm nặng đang được đổ lên băng tải của chúng tôi có thể cần lắp đặt các tấm va đập hoặc vòng bi chịu tải nặng để hấp thụ tác động.
✅ Tỷ lệ sản phẩm mỗi giờ: Sản phẩm cần đi từ điểm A đến điểm B nhanh bao nhiêu? Điều này giúp kích thước ổ đĩa và mã lực cho động cơ một cách chính xác. Nếu chuyển hướng hoặc chuyển hướng góc vuông đang được sử dụng, thời gian chu kỳ cần thiết là bao nhiêu?
✅ Tổng tải trọng trực tiếp: Tổng trọng lượng trên băng tải tại một thời điểm nhất định là bao nhiêu? Điều bắt buộc là các giá đỡ, khung và ổ đĩa phải chịu được tổng tải trọng.
✅ Liệu băng tải có bị dừng và khởi động khi đầy tải không: Động cơ và bộ truyền động có đủ khả năng để xử lý các hoạt động khởi động và dừng cần thiết khi đầy tải không?
✅ Thời gian khởi động: Băng tải sẽ được khởi động bao nhiêu lần trong một phút? Băng tải của bạn có thể yêu cầu một động cơ khác dựa trên các lần khởi động.
✅ Băng tải sẽ được sử dụng thường xuyên như thế nào: Băng tải sẽ chạy bao nhiêu giờ mỗi ngày?
✅ Có thể đảo ngược: Băng tải có cần phải chảy theo cả hai hướng không?
✅ Các điều kiện xung quanh băng tải: Có vấn đề môi trường nào cần được quan tâm không? Có nhiệt độ quá cao hoặc quá lạnh, độ ẩm hoặc nước, sản phẩm có thể bị rò rỉ, v.v. không? Băng tải sẽ cần được trang bị để xử lý các tình trạng này.
Phương pháp tính toán thiết kế băng tải
Công nghệ chế tạo băng tải đai dựa theo công nghệ chế tạo các cụm chi tiết điển hình như sau:
✅ Cụm chi tiết gồm khung đỡ, chân đế.
✅ Cụm chi tiết dạng trục: trục tang băng tải, trục đỡ nhánh bị động.
✅ Cụm chi tiết dạng may ơ: các tang dẫn động
✅ Các chi tiết dạng hộp: hộp che bộ truyền
✅ Các chi tiết tiêu chuẩn như bu lông, đai ốc, đĩa xích, ổ bi, xích… chọn đặt mua trên thi trường.
Dựa trên cơ sở cấu tạo, lý thuyết tính toán thiết kế băng tải đai để lựa chọn nguyên lý cấu tạo của băng tải thiết kế và tính toán các thông số kết cấu.
Trong đó, các thông số hình học, động học được tính toán trên các dữ liệu là năng suất, đặc tính cơ lý của đối tượng vận chuyển là than bùn, thành phần chính để sản xuất phân vi sinh.
Các thông số động lực học và các thông số đặc trưng cho độ bền của băng tải khi làm việc được tính toán dựa trên cơ sở các thông số động hình học đã tính khi băng tải làm việc.
Nội dung được tóm lược nhằm trợ giúp quá trình tính toán cơ khí để lựa chọn các thành phần chính của một hệ thống băng tải. Các nội dung tính toán được trình bày ở đây bao gồm:
✅ Xác định chiều dài cơ sơ của băng tải
✅ Xác định chiều rộng băng tải;
✅ Xác định vận tốc băng tải;
✅ Tính toán công suất dẫn động băng tải;
✅ Tính lực kéo phân bố trên dây băng tải;
✅ Lựa chọn dây băng tải;

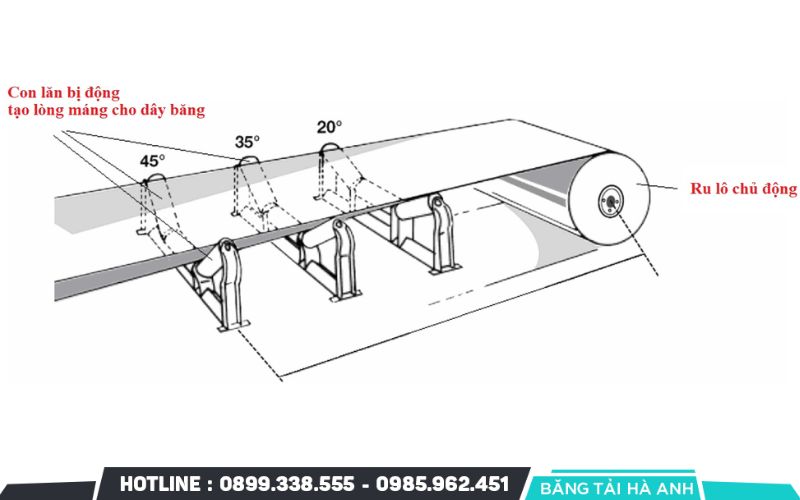

✅ Xác định kết cấu và cách bố trí các puly, con lăn.
Thiết kế cấu tạo băng tải cơ bản
✅ Phần khung có thể được sử dụng vật liệu nhôm trong các dây truyền lắp ráp, hoặc băng tải Inox trong môi trường ẩm, hoặc tiếp xúc với nước. Ngoài ra còn sử dụng khung thép mạ hoặc sơn.
✅ Để băng tải chạy ổn định và đều băng tải sử dụng 3 quả lô 2 đầu nhằm mục địch chuyển momen cho phần dây belt.
✅ Phần tạo chuyển động hay phần gây momen chính là động cơ có thể động cơ giám tốc, hoặc động cơ sevor có tác dụng giảm tốc. Động cơ có thể lắp ở đầu băng tải hoặc lắp ở phần dưới đáy băng.
✅ Phần truyền chuyển động từ động cơ đến các quả lô bằng xích hoặc đai .
✅ Băng tải chạy êm ái và làm việc ổn định
✅ Ngoài ra băng tải có thể lắp thêm hệ thống điều khiển bằng biến tần để có thể thay đổi tốc độ belt theo mong muốn
Những lưu khi lựa thiết kế băng tải.
Khi lựa chọn đơn vị thiết kế chế tạo được băng tải phù hợp hết sức quan trọng. Chính vì vậy quý khách hàng lên lựa chọn các công ty sản xuất trực tiếp thiết kế chế tạo có nhiều năm kinh nghiệm, với
✅ Chính vì vậy nên cân nhắc và tính toán thật kỹ để đảm bảo quá trình vận chuyển diễn ra liên tục.
✅ Lắp đặt băng tải tại địa điểm thông thoáng, tránh bụi bẩn, hóa chất làm ảnh hưởng đến chất lượng.
✅ Lựa chọn tìm hiểu các cơ sở sản xuất uy tín, có chế độ bảo hành tốt.
✅ Tùy thuộc vào vật liệu cần vận chuyển mà lựa chọn loại dây băng tải phù hợp.
✅ Căn cứ khối lượng hàng hóa cần vận chuyển và công suất phù hợp.
✅ Xem diện tích nhà xưởng, không gian để thiết kế kích thước băng tải hợp lý.
